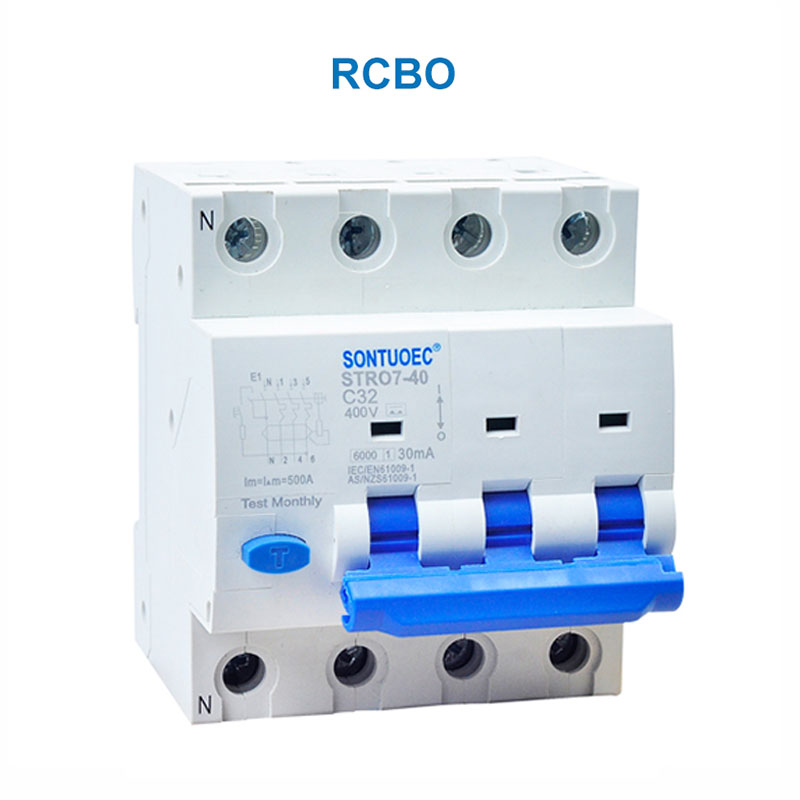

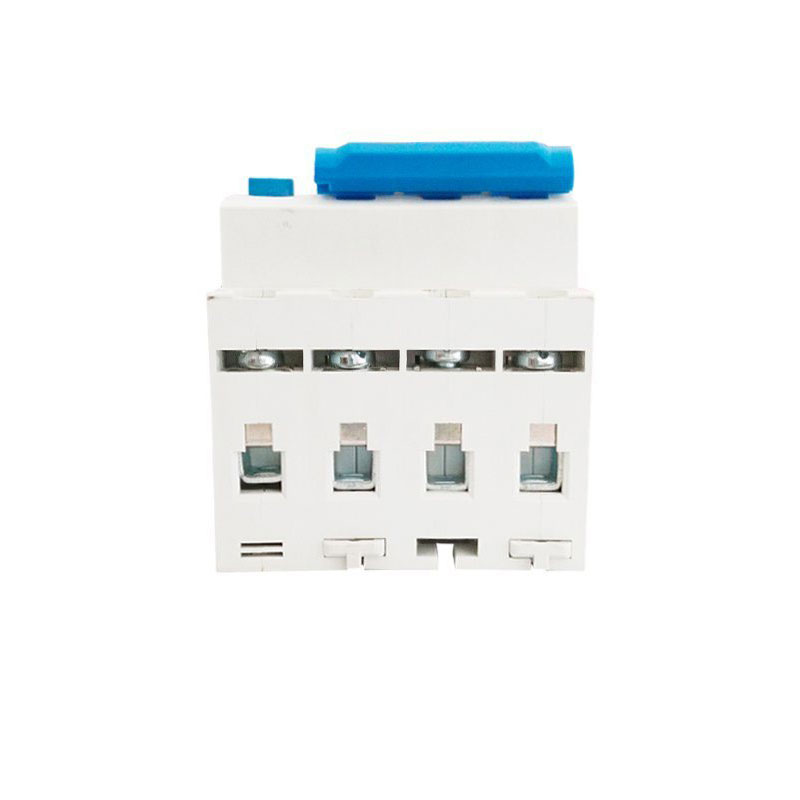

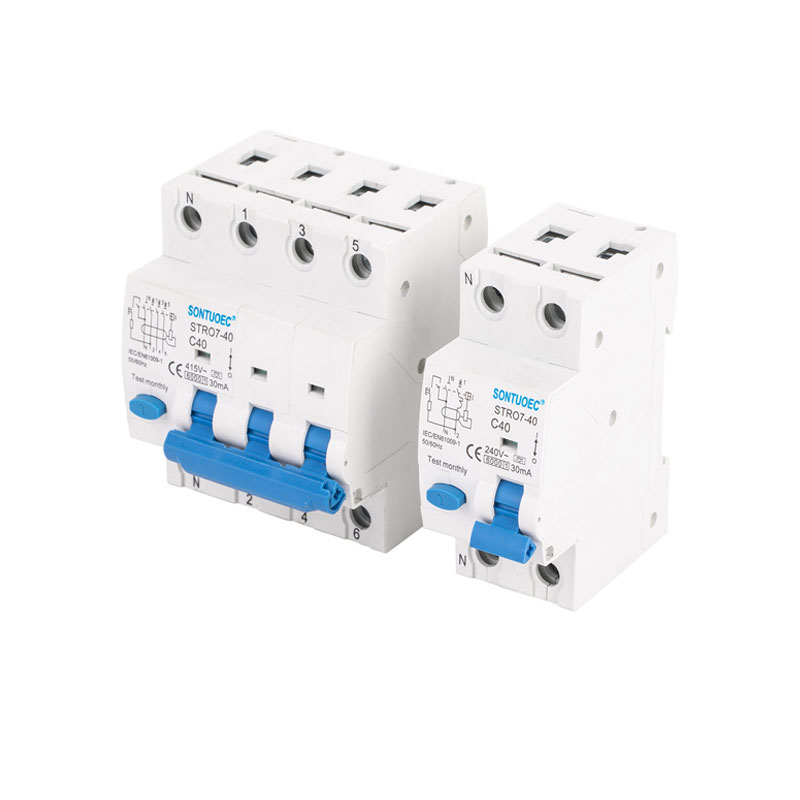

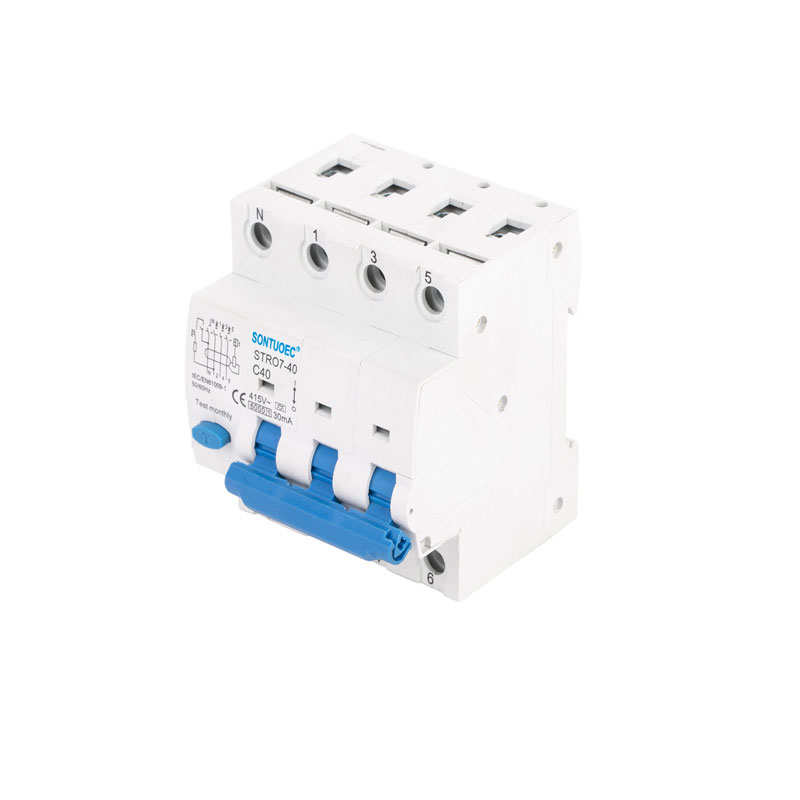

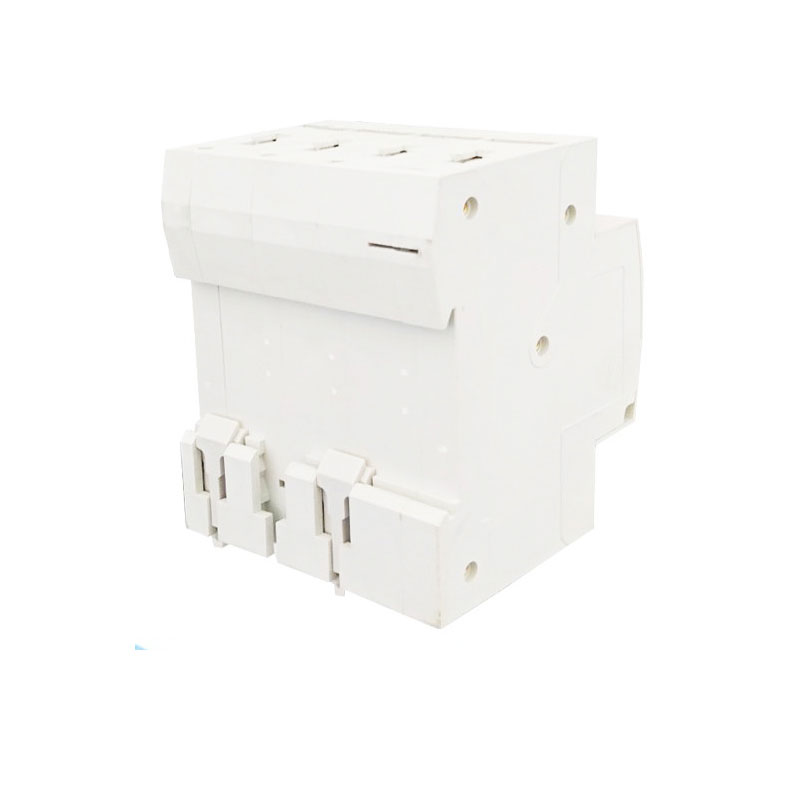

STRO7-40 RCBO

STRO7-40 RCBO, celý název je Proudový jistič s nadproudovou ochranou. Je to elektrické bezpečnostní zařízení, které integruje ochranu proti přetížení, zkratu a ochranu proti úniku, a je široce používáno v elektrických systémech v obytných, komerčních a průmyslových oblastech k zajištění osobní bezpečnosti a bezpečného provozu zařízení.STRO7-40 RCBO je důležité elektrické bezpečnostní zařízení s ochranou proti přetížení, zkratu a úniku. Pochopením jeho pracovního principu, charakteristik, aplikačních scénářů a způsobů výběru a instalace můžete STRO7-40 RCBO lépe používat a udržovat, abyste zajistili bezpečný provoz elektrických systémů.

Modelka:STR07-40

Odeslat dotaz

Popis výrobku

Norma	IEC/EN 61009-1
Model	STRO7-40 Elektromagnetický typ, elektronický typ
Charakteristiky zbytkového proudu	A/AC
Pole č	1P+N, 3P+N
Jmenovitý proud (A)	6A, 10A, 16A, 25A, 32A, 40A
Vypínací schopnost	6KA
Reted frekvence (Hz)	50/60
Jmenovité Napětí (V)	240/415V ;230/400V
Jmenovitý zbytkový provozní proud	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Elektro-mechanická odolnost	přes 4000 cyklů
OSVĚDČENÍ:	CE; CB; SAA;

Hlavní funkce STRO7-40 RCBO

Ochrana proti přetížení: Když proud v obvodu překročí jmenovitou hodnotu STRO7-40 RCBO, automaticky přeruší obvod během nastavené doby, aby se zabránilo přehřátí obvodu a zařízení, čímž se zabrání požáru a poškození.

Ochrana proti zkratu: Když dojde ke zkratu v obvodu, STRO7-40 RCBO rychle přeruší obvod, aby se zabránilo zkratovému proudu způsobit vážné poškození obvodu a zařízení.

Ochrana proti úniku: STRO7-40 RCBO je schopen detekovat zbytkový proud (tj. svodový proud) v obvodu. Když zbytkový proud překročí nastavenou prahovou hodnotu, STRO7-40 RCBO přeruší obvod ve velmi krátké době, aby se zabránilo úrazům elektrickým proudem a elektrickým požárům.

Princip činnosti STRO7-40 RCBO

STRO7-40 RCBO obsahuje vnitřní tepelný magnetický vypínací detektor (pro ochranu proti přetížení a zkratu) a detektor zbytkového proudu (pro ochranu proti úniku). Když je proud nebo zbytkový proud v obvodu abnormální, příslušný úderník spustí vypínací mechanismus STRO7-40 RCBO, čímž rychle přeruší obvod.

1. Tepelný magnetický spouštěč: Využívá tepelné a magnetické pole generované při průchodu proudu vodičem ke spuštění vypnutí. Když je proud příliš vysoký, vodič se zahřeje a generuje magnetické pole, což způsobí, že se bimetal uvnitř tepelného magnetického úderníku ohne nebo magnet přitáhne železné jádro, čímž se spustí vypínací mechanismus.

2. Detektor zbytkového proudu: Využívá proudový transformátor nulové složky k detekci zbytkového proudu v obvodu. Když zbytkový proud překročí nastavenou prahovou hodnotu, detektor zbytkového proudu vyšle signál do vypínacího mechanismu, aby přerušil obvod.

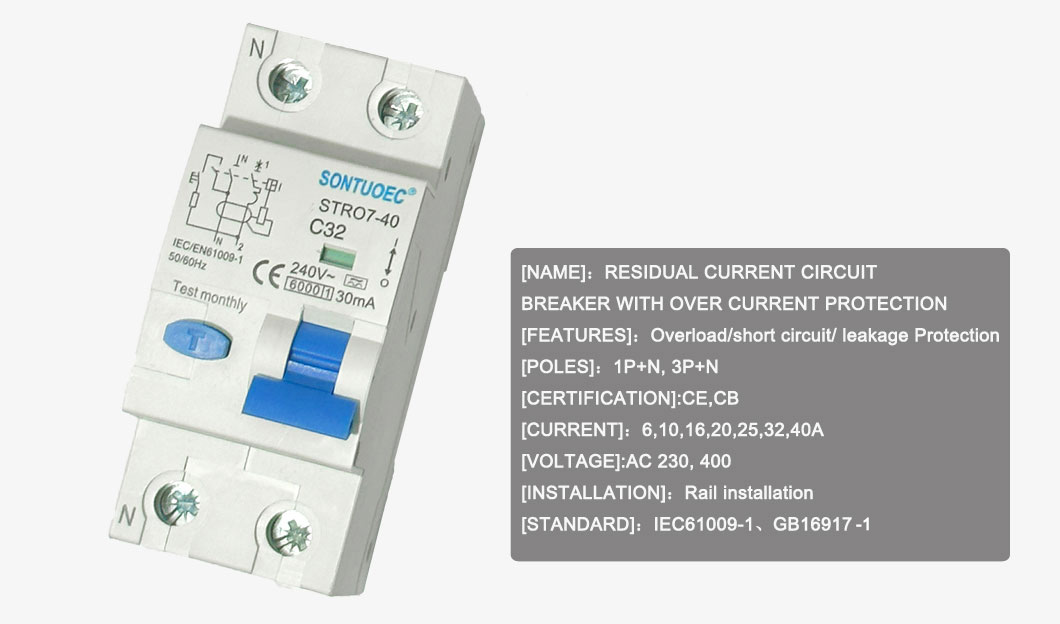

STRO7-40 RCBO

Vlastnosti STRO7-40 RCBO

Multifunkční integrace: STRO7-40 RCBO integruje funkce ochrany proti přetížení, zkratu a úniku, což zjednodušuje návrh a instalaci elektrických systémů.

Vysoká citlivost: STRO7-40 RCBO mohou rychle detekovat a odříznout abnormální a zbytkové proudy v obvodu, čímž poskytují spolehlivou ochranu.

Snadná instalace a údržba: STRO7-40 RCBO jsou obvykle modulární pro snadnou instalaci a údržbu.

Vysoká bezpečnost: STRO7-40 RCBO jsou přísně testovány a certifikovány pro vysokou bezpečnost a spolehlivost, aby byl zajištěn bezpečný provoz elektrických systémů.

Aplikační scénáře STRO7-40 RCBO

STRO7-40 RCBO jsou široce používány v elektrických systémech v obytných, komerčních a průmyslových sektorech, zejména v těch, které vyžadují současnou ochranu proti přetížení, zkratu a zemnímu svodu. Obvykle se instalují do rozvodných skříní, rozvaděčů nebo ovládacích skříní, aby chránily obvody a zařízení před poškozením způsobeným abnormálním proudem a napětím a aby zabránily úrazu elektrickým proudem.
