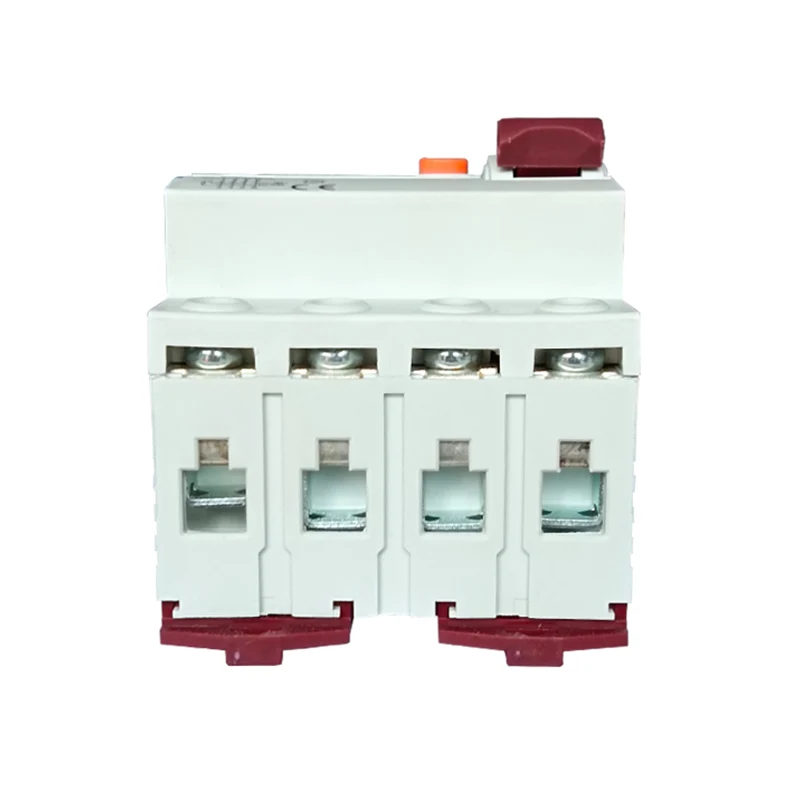

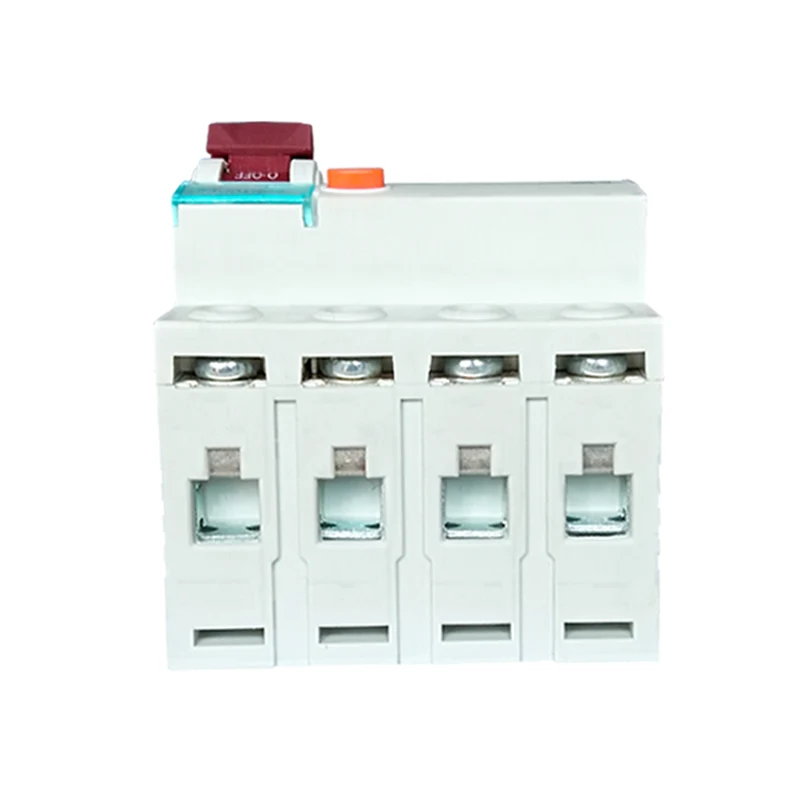

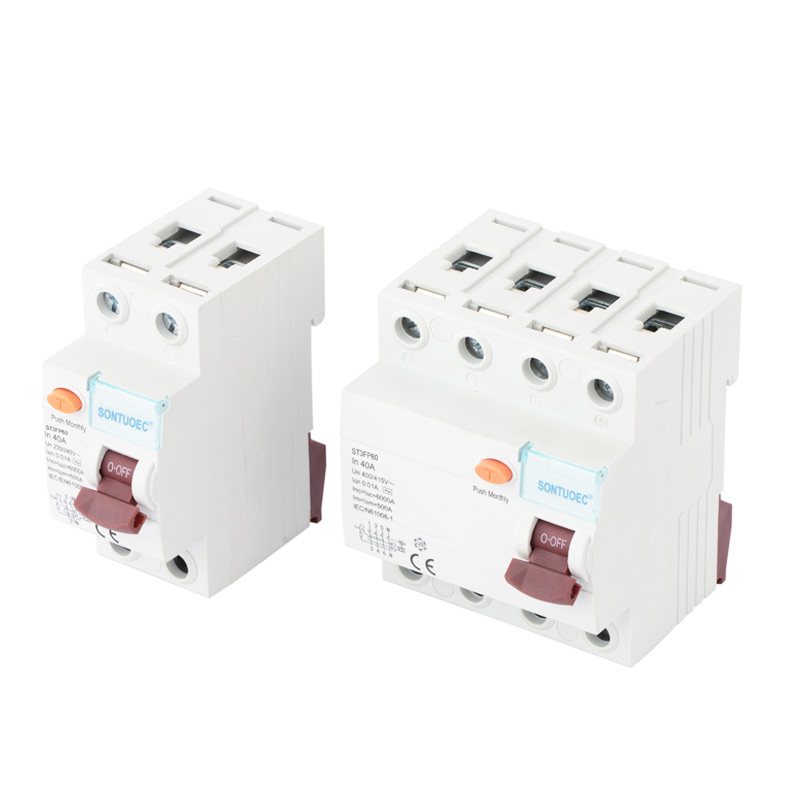

4P 40A/10MA Zbytkový proudový jistič

Zbytkový proudový jistič 4p 40A/10 mA je zbytkový proudový jistič se 4 póly (tj. 3-fázové požár a nulové dráty), který je hodnocen na 40 ampérů a je schopen automaticky odříznout obvod, když je zjištěn zbytkový proud v obvodu, aby byl na nebo nad 10 miliarmů. Zařízení se používá hlavně k zabránění elektrickým požárům a nehodám o elektrickém proudu a k zajištění bezpečnosti osobních a zařízení.

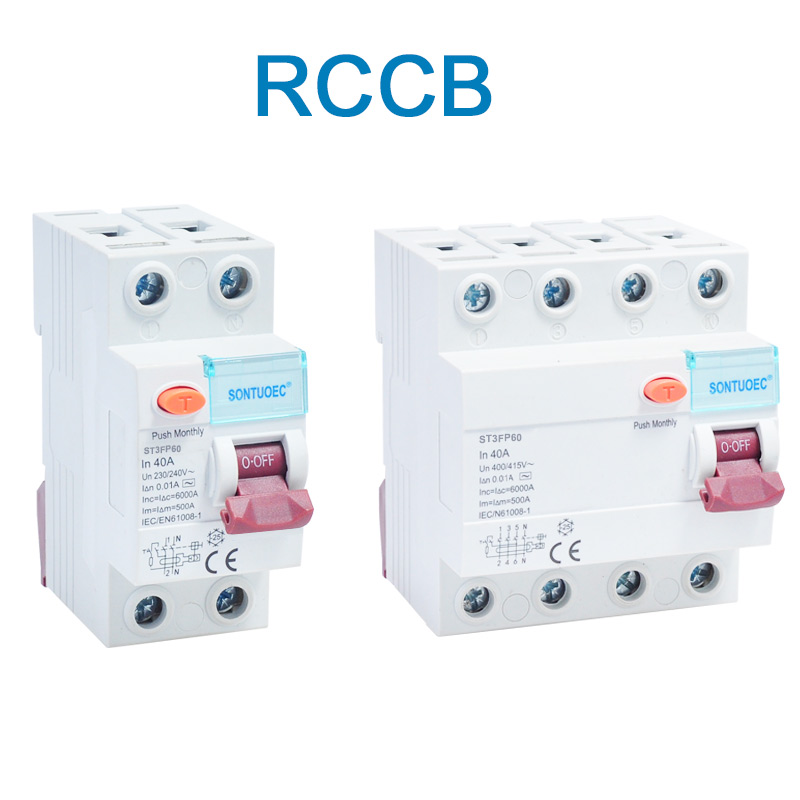

Modelka:ST3FP60

Odeslat dotaz

Popis výrobku

Model:	ST3FP60
NORMA	IEC61008-1
Zbytkový proudový charakteristiky:	A a
Pole no.:	2p, 4p
Hodnocený proud:	16a, 25a, 32a, 40a, 63a;
Jmenovité napětí:	230/400V AC
Hodnocená frekvence:	50/60Hz
Hodnocený zbytkový provozní proud IA:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovitý zbytkový neoperační proud i ΔNO:	≤0,5in
Hodnocené podmíněné zkratové proudy Inc:	6000A
Hodnocené podmíněné zbytkové zkraty Aktuální IAC:	6000A
Doba trvání zakopnutí:	Okamžité zakopnutí <0,1 s
Zbytkový rozsah proudu zakopnutí:	0,5iAn ~ IAn
Elektromechanická vytrvalost:	4000 cyklů
Upevňovací moment:	2,0nm
Terminál připojení:	Terminál pro sloup šroubování se svorkou
Instalace:	35 mm montáž DIN Rail

Princip provozu

Provozní princip tohoto jističe je založen na principu aktuálního rovnováhy. Za normálních podmínek by proudy vstupující a ponechání obvodu měly být stejné v linii procházející zátěží. Pokud však v linii nebo když lidská bytost přijde do kontaktu s obvodem, může to vést k úniku proudu, což způsobí, že proudy do a ven z obvodu nevyvážené. V tomto okamžiku proudový transformátor uvnitř jističe detekuje tento nevyvážený proud a převede jej na elektrický signál. Elektronický obvod zesílí, porovná a zpracovává tento signál, a když signál dosáhne prahové hodnoty předvoleb, tj. Když zbytkový proud dosáhne nebo překročí 10 miliamp, jistič obvodu rychle odřízne obvod.

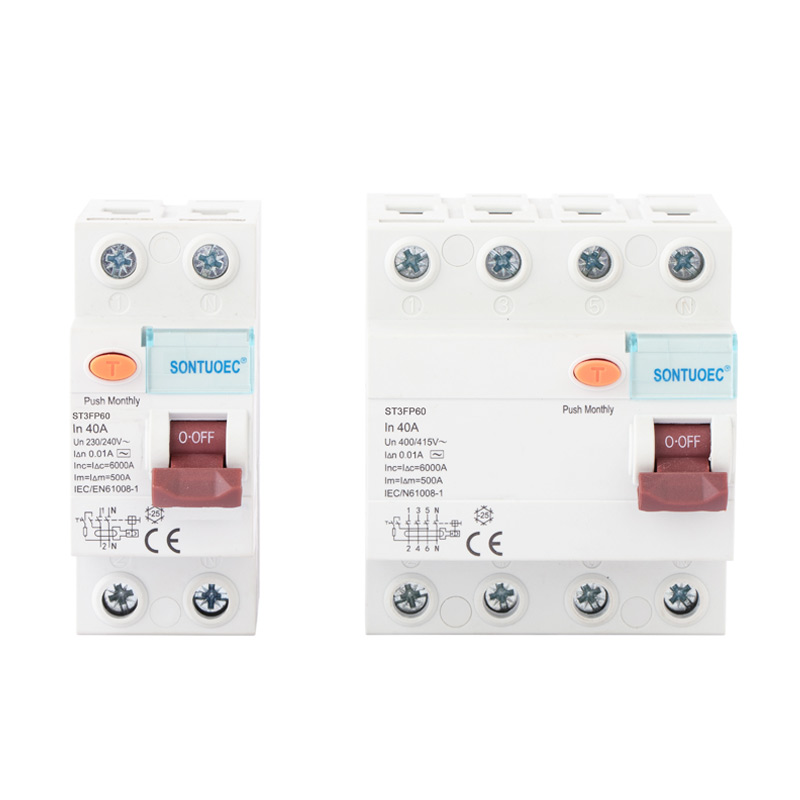

4P 40A/10mA Residual Current Circuit Breaker

Hlavní rysy

Vysoká citlivost: Schopnost detekovat malý únikový proud (10 Ma) a odříznout obvod včas, aby se zabránilo elektrickým požárům a nehodám elektrických šoků.

Rychlá odezva: Jakmile je detekován únikový proud, jistič obvodu odřízne obvod ve velmi krátké době (obvykle v desítkách milisekund).

Všestrannost: Kromě základní funkce ochrany úniku může mít jistič obvodu také přetížení a zkratky ochrany.

Snadné instalace a údržba: Obvykle přijímá modularizovaný design, který se snadno instaluje a demontuje. Mezitím jeho jednoduchá vnitřní struktura usnadňuje údržbu a revizi.
