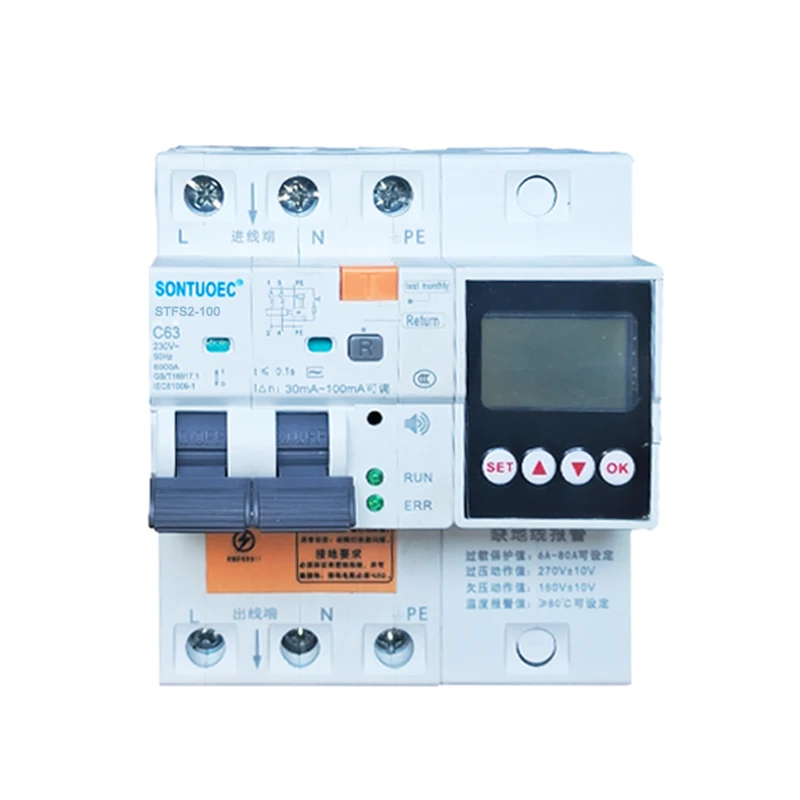

100A 2p 4p Multifunkční RCBO

STSF2-100 100A 2p 4p Multifunkční RCBO je vhodný pro AC 50/60Hz, dimenzovaný v obvodu s napětím 230V-400V a jmenovitým proudem 100A, když dojde k úrazu elektrickým proudem nebo k úniku elektrické sítě. Když svod, přepětí a podpětí dosáhnou nastavených hodnot, proudový chránič může rychle fungovat ve velmi krátké době a rychle přerušit napájení. Když monitorovací teplota proudového chrániče dosáhne nastavené hodnoty, monitorovací zemnící vodič není připojen. Když je produkt připojen, vydává zvuk alarmu, aby byla chráněna bezpečnost personálu a elektrických zařízení a může se vyhnout Zabraňte poškození zařízení způsobenému přepětím v elektrické síti. Má funkce ochrany proti přetížení, zkratu, úniku, přepětí Funkce ochrany proti podpětí a přehřátí lze také použít k občasnému zapínání a vypínání elektrických zařízení za normálních okolností Světelné okruhy vhodné zejména pro průmyslové a komerční rozvody osvětlení. Produkt má malý objem, kompaktní strukturu a lepší nákladovou efektivitu než jiné podobné produkty. Má krásný vzhled, Vysoká vypínací schopnost z něj dělá dobrou volbu pro rozvod elektrické energie v domácnosti. Tento produkt vyhovuje normám GB/T 16917.1 a IEC 61009-1 a získal certifikaci CE.

Modelka:STFS2-100

Odeslat dotaz

Popis výrobku

Model	STFS2-100 Elektronický typ
Charakteristiky zbytkového proudu	AC
Norma	IEC/EN 61009-1
Jmenovitá citlivostl△n	0,03, 0,1, 0,3

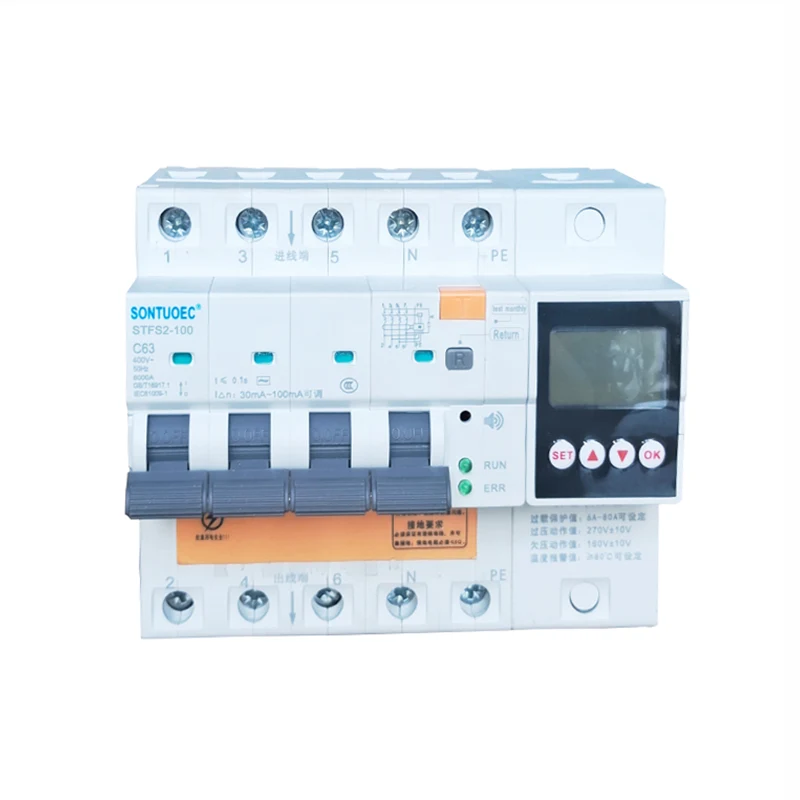

Pole č	Pól: 1P+N+PE; 3P+N+PE
Jmenovitý proud (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Jmenovité Napětí (V)	240/415V ;230/400V
Jmenovitý zbytkový provozní proud	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Jmenovitý podmíněný zbytkový zkrat aktuální	6KA
Elektro-mechanická odolnost	přes 4000 cyklů

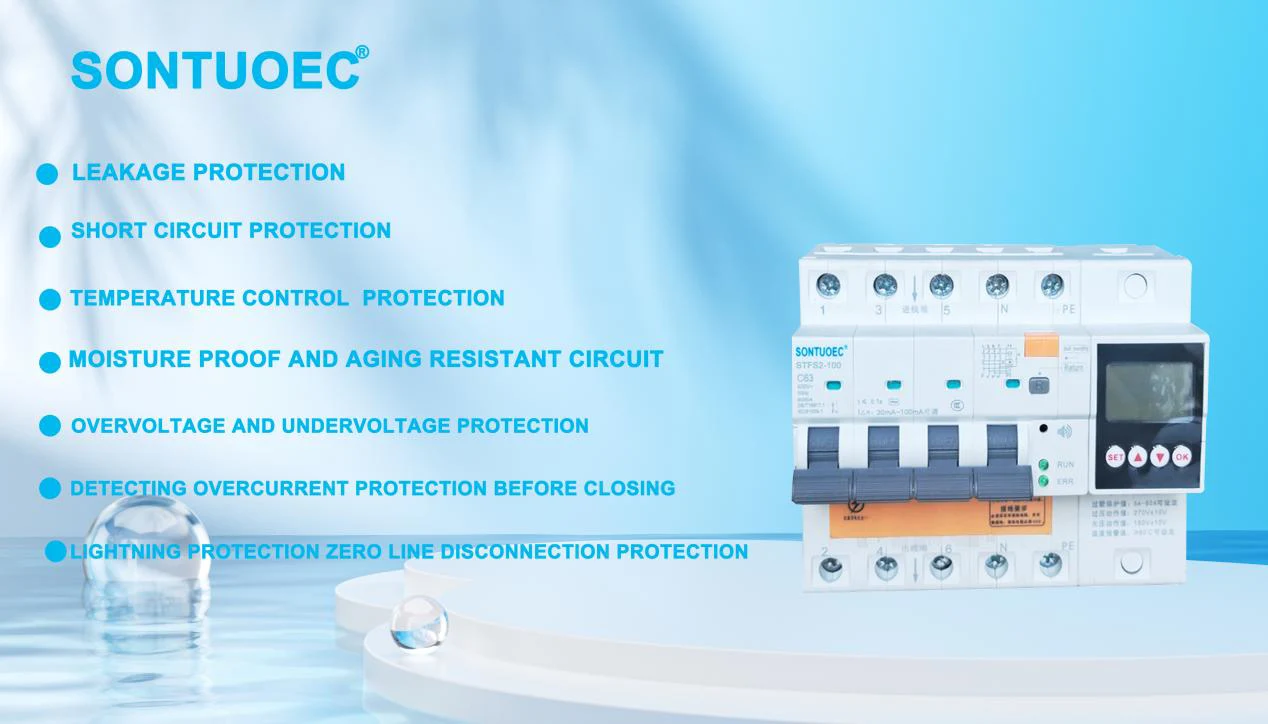

FUNKCE:	ochrana proti úniku, ochrana proti přetížení proudu, ochrana proti zkratu, ochrana pod napětím, ochrana proti přepětí, Nastavitelný jmenovitý proud/napětí, Teplotní ochrana, Alarm vniknutí vody a tak dále.

TEPLOTA OKOLNÍHO VZDUCHU:

1. Okolní teplota vzduchu nesmí být nižší než -5 1C, ne vyšší než +40 C a denní průměrná hodnota nesmí překročit +35 C.

2. Nadmořská výška: Nadmořská výška místa instalace nesmí přesáhnout 2000 m.

3.Atmosférické podmínky

Vzduch je čistý a při maximální teplotě +40 'C není relativní vlhkost vzduchu vysoká Více než 50 %. Vyšší relativní vlhkost je povolena při nižších teplotách, např. při +20 C,

Relativní vlhkost by neměla překročit 90 %. Vzhledem k občasné mírné kondenzaci způsobené změnami teploty je třeba věnovat pozornost přijetí vhodných opatření.

4. Kategorie instalace Kategorie instalace jsou lI a III

Proud a počet pólů

100A: To znamená, že RCBO je dimenzován na 100 ampérů. Jmenovitý proud je maximální hodnota proudu, kterou může jistič nepřetržitě přenášet, aniž by došlo k přehřátí nebo poškození.

2p, 4p: „p“ zde představuje počet pólů, tj. počet fází obvodu, ke kterým lze jistič připojit. 2p znamená, že jistič může být připojen ke dvěma fázím obvodu (obvykle Fire a Zero), zatímco 4p znamená, že může být připojen ke čtyřem fázím obvodu (obvykle třífázový Fire a Zero).

Multifunkční

Multifunkční znamená, že tento 100A 2p 4p multifunkční RCBO je vybaven řadou ochranných funkcí. Kromě základní ochrany proti přetížení a zkratu může poskytnout také ochranu proti úniku, podpěťovou ochranu, přepěťovou ochranu a tak dále. teplotní ochrana，Alarm vniknutí vody，Nastavitelný proud a napětí，Tyto ochrany umožňují RCBO poskytovat komplexnější ochranu obvodů a zařízení.

100A 2p 4p Multifunctional RCBO

Varování!

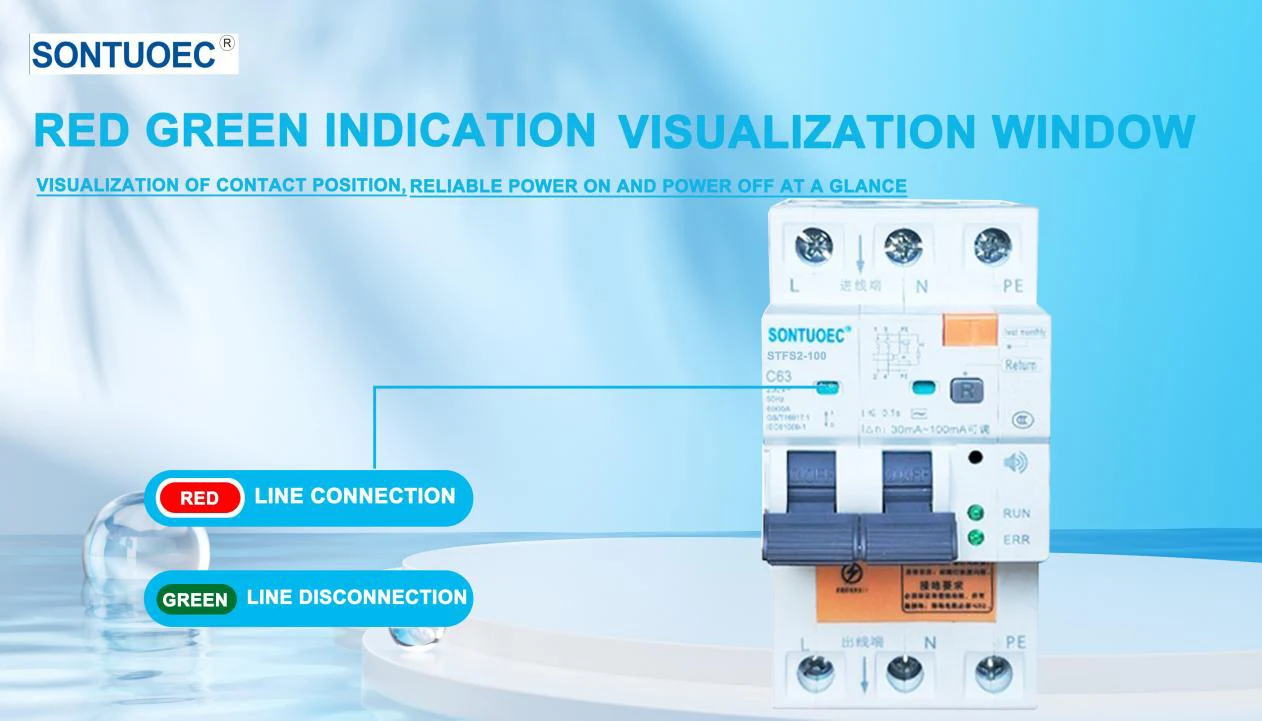

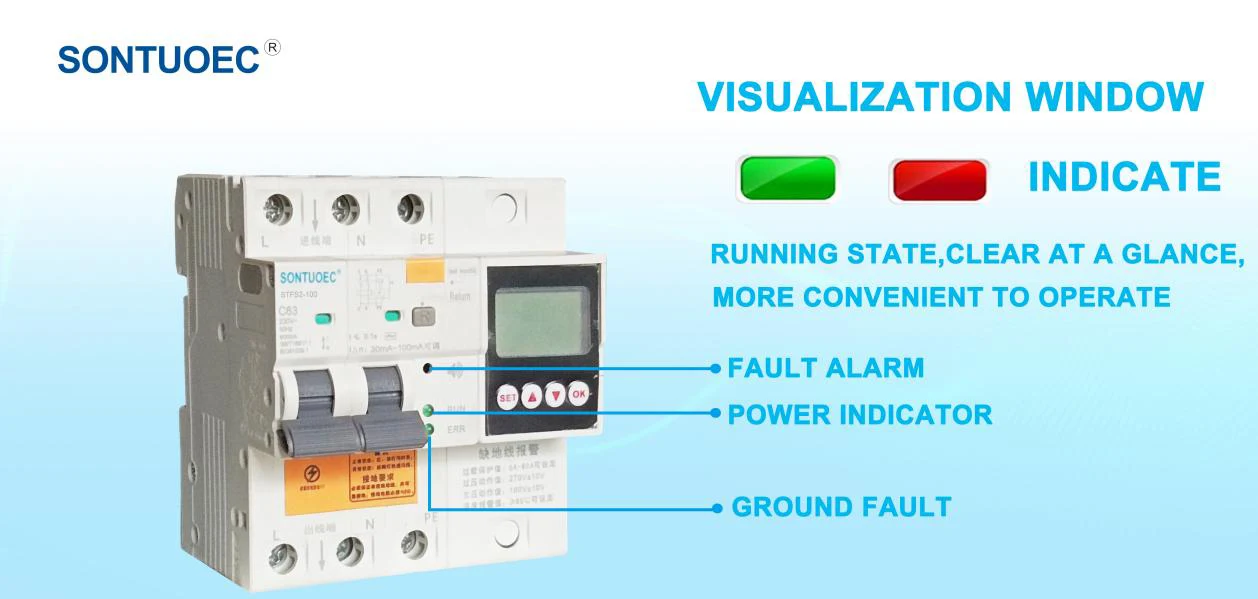

Výstraha normální stav: zelená kontrolka svítí;

Abnormální stav: Světlo nesvítí

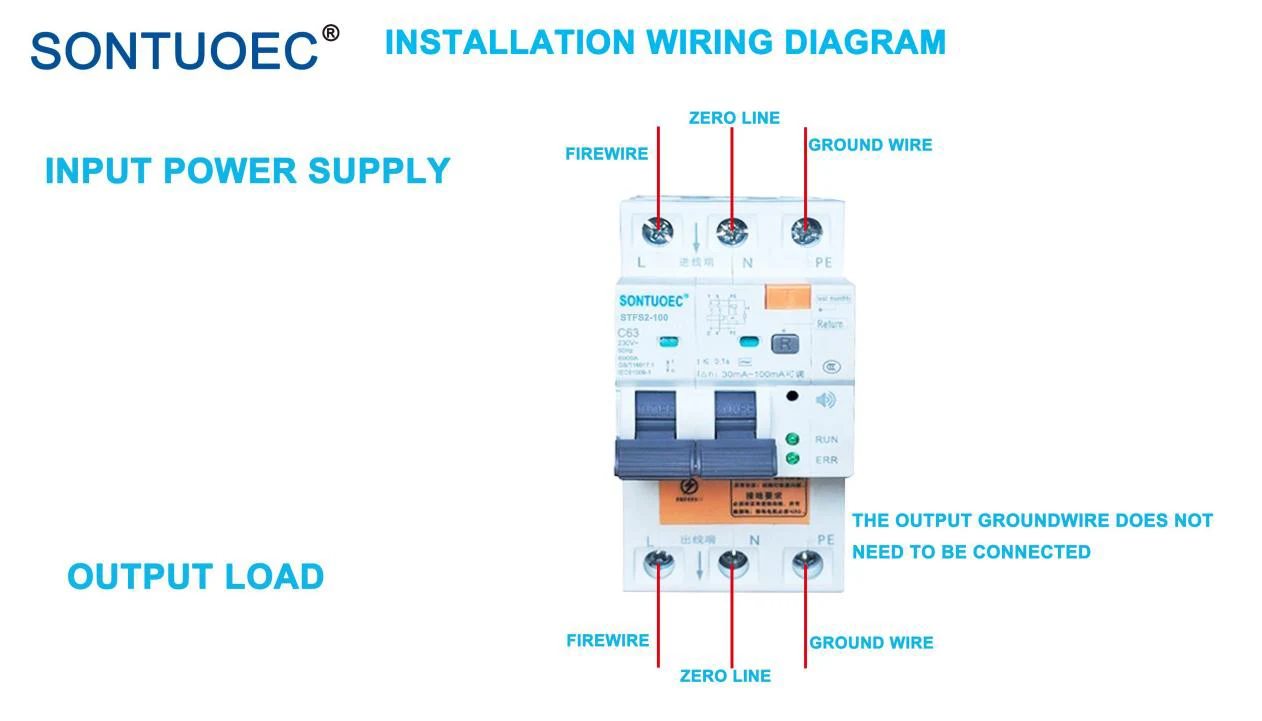

Požadavky na uzemnění:

Je nutné zajistit, aby byl k dispozici přívodní zemnící vodič a zemnící vodič a zemnící odpor musí být s 5Q!

Aplikační scénář

Protože RCBO má různé ochranné funkce, často se používá v obvodech, které vyžadují osobní bezpečnost, jako jsou elektrické obvody pro osvětlení, slabé napájení a elektrické spotřebiče v domácnostech a na veřejných místech. Tato místa se často vyznačují vodou a vlhkostí, což může snadno způsobit nehody s únikem. Kromě toho lze RCBO použít také v průmyslových elektrických systémech, kde je lidská bezpečnost nezbytným předpokladem, jako jsou obvody pro ovládání periferního světla, radarové systémy a nástroje pro geologický průzkum.
