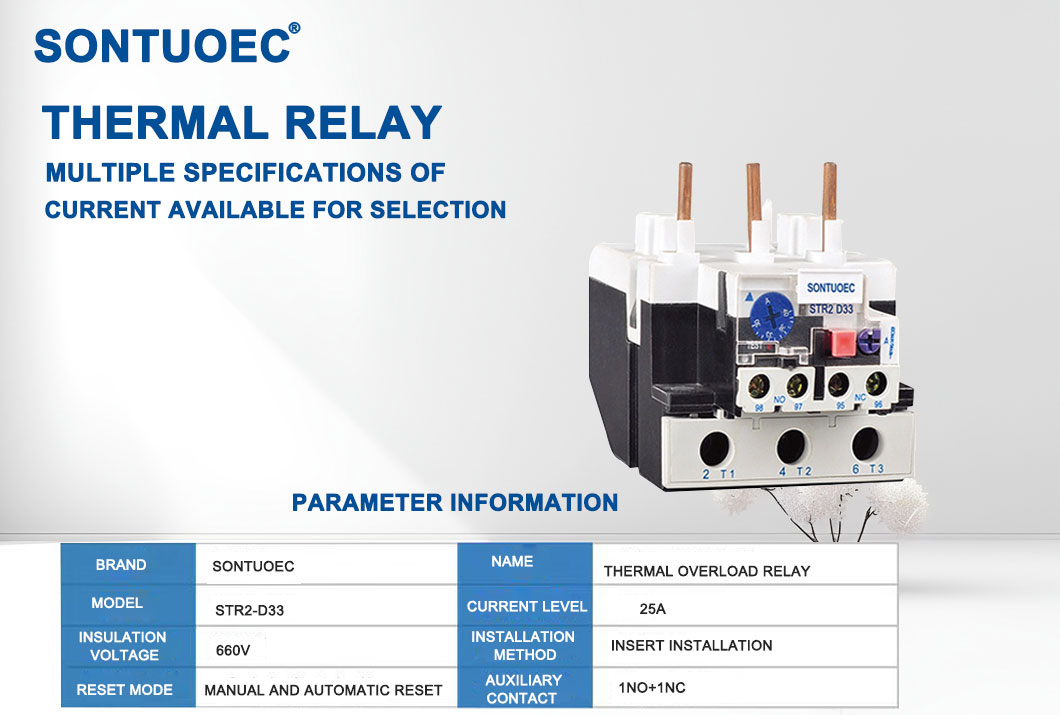

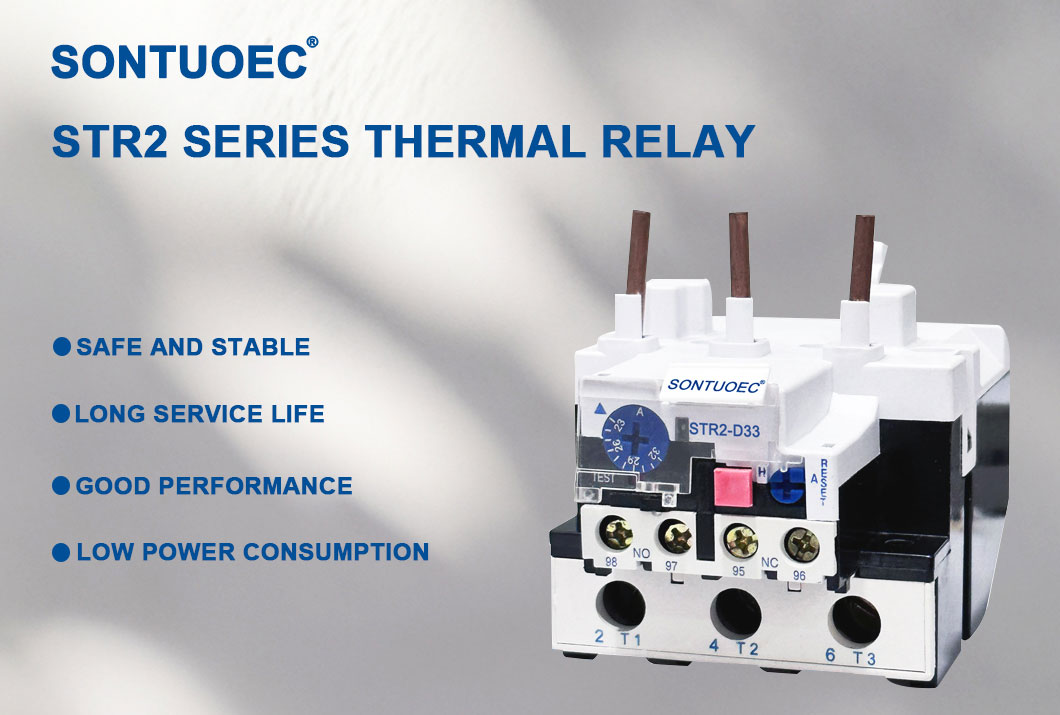

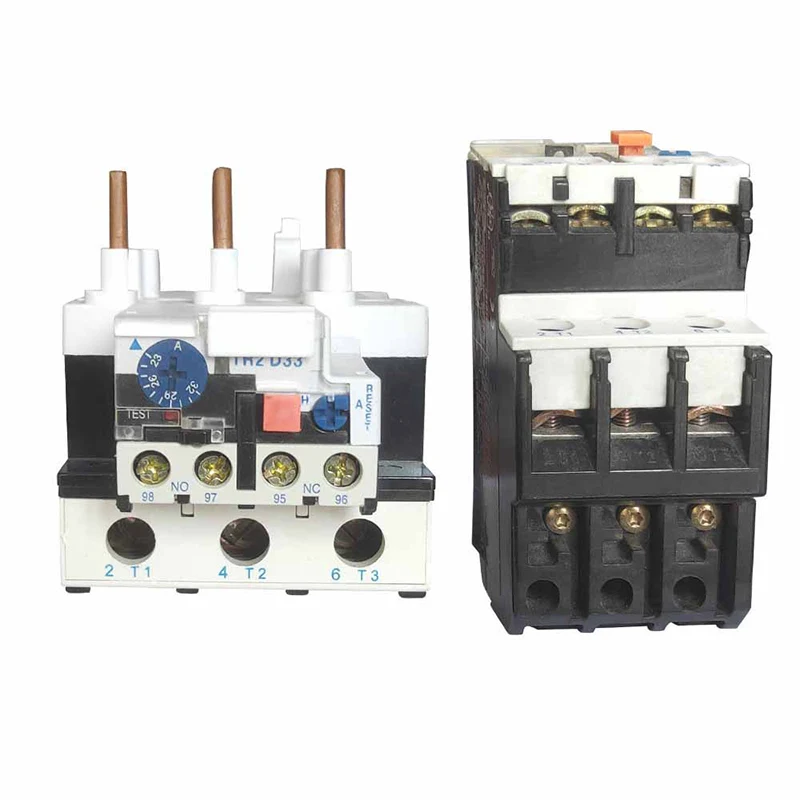

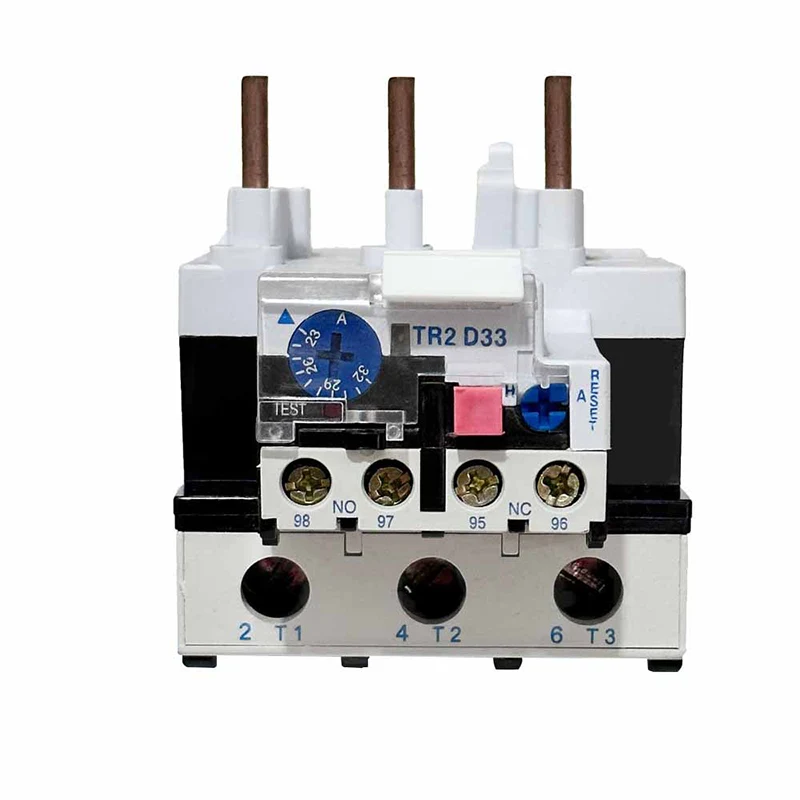

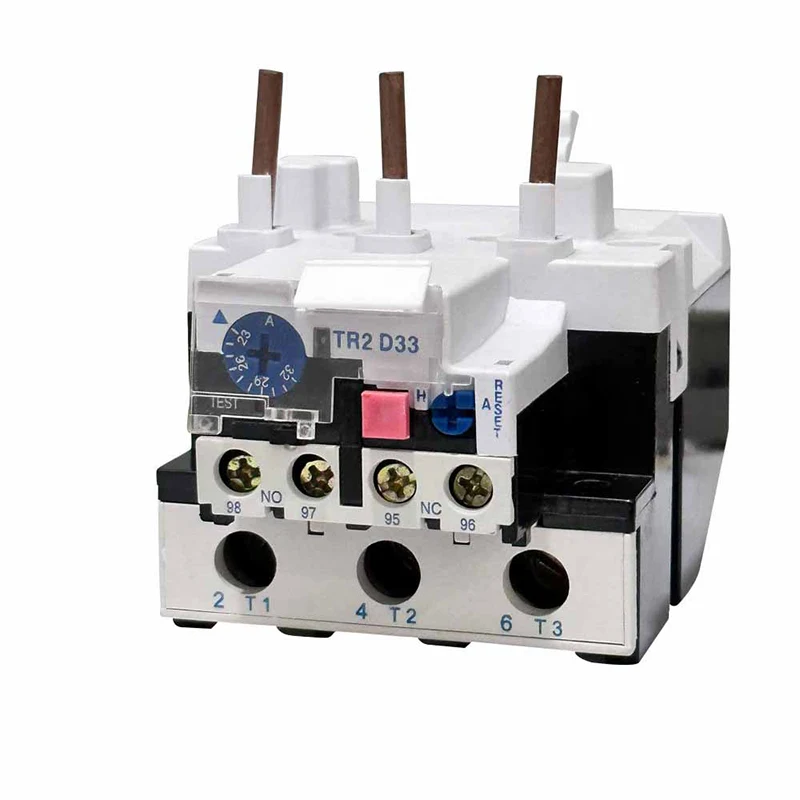

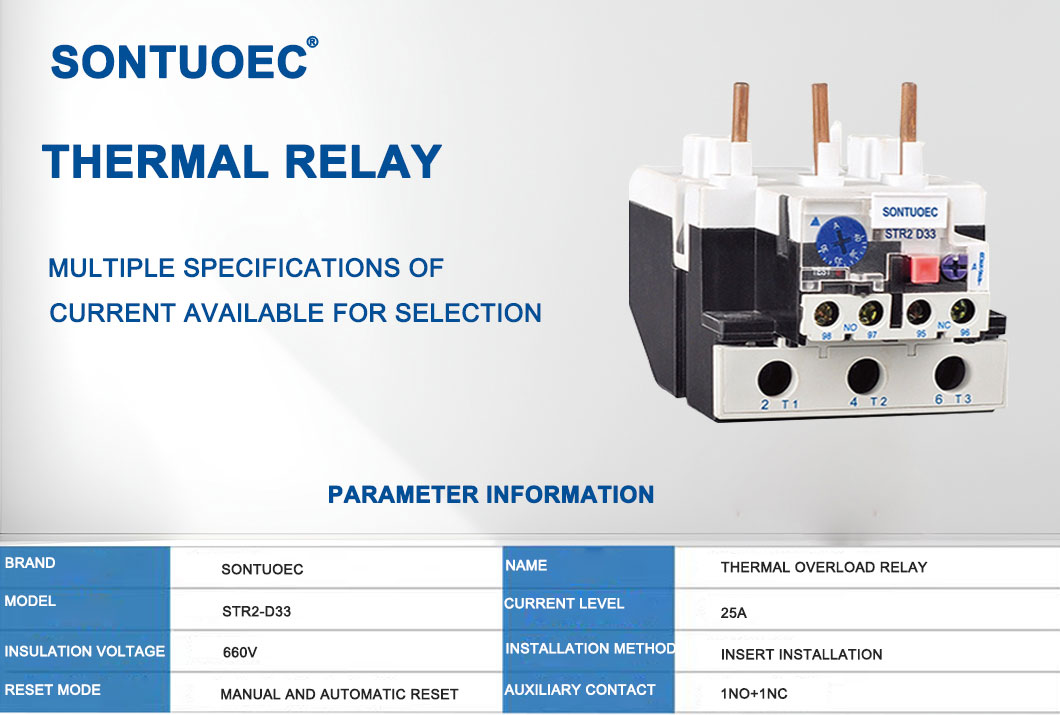

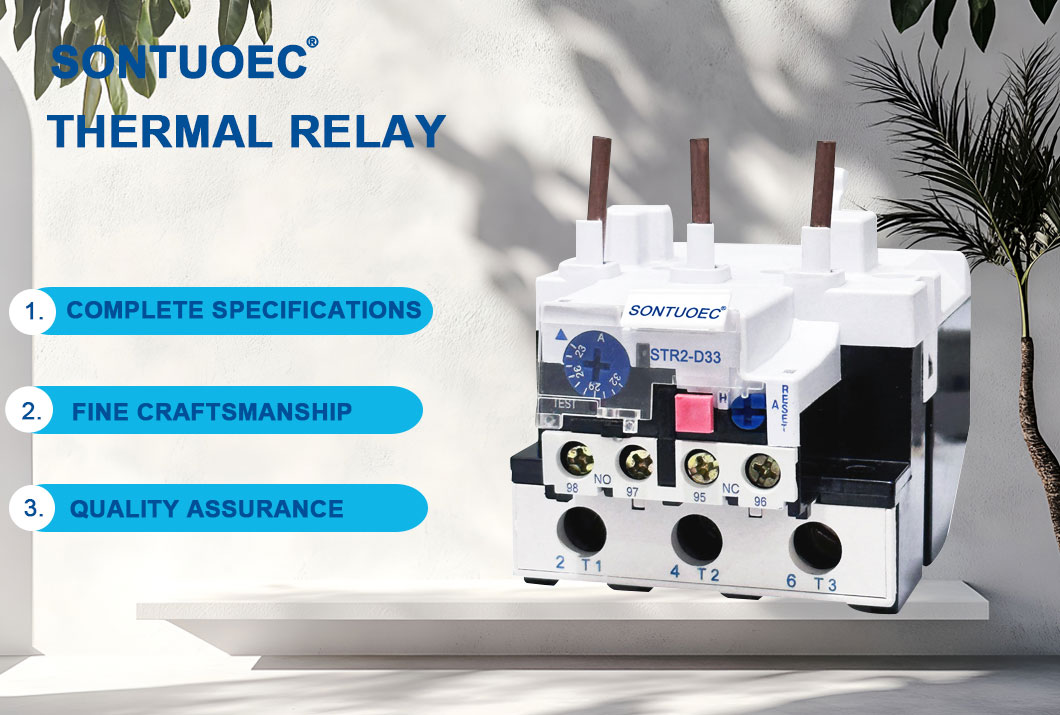

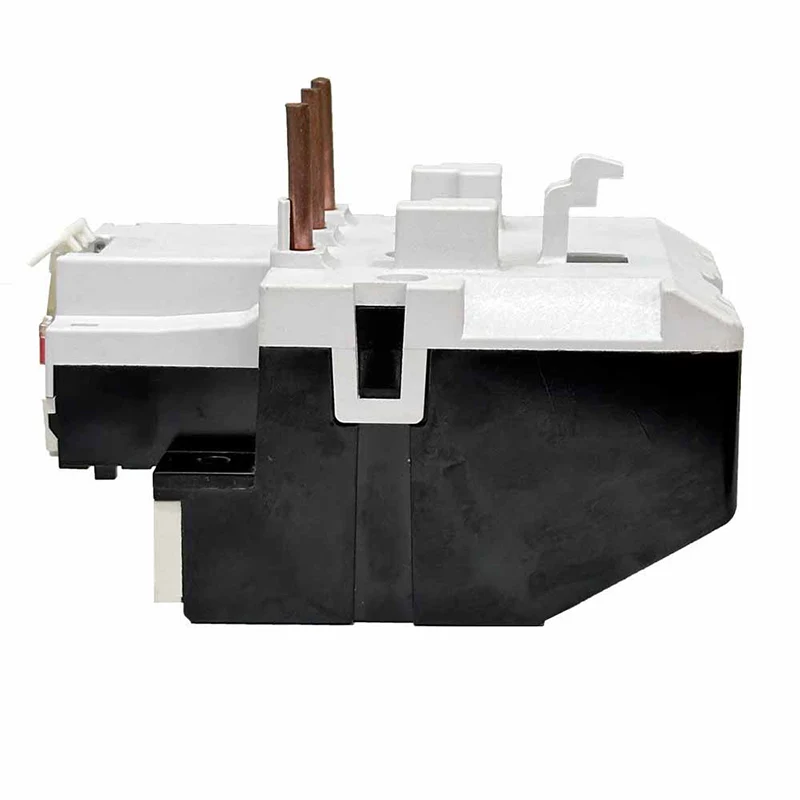

STR2-D33 Thermal Overload Relay

Termální přetížení STR2-D33 fungují na principu tepelného účinku elektrického proudu. Když je motor přetížen, zvýší se jeho proud, což způsobuje zahřívání topného prvku uvnitř relé přetížení tepelného přetížení. Toto teplo se přenáší na bimetal, který je vyroben ze dvou kovů s různými koeficienty tepelné roztažnosti, takže se při zahřívání ohýbá. Když ohýbání dosáhne určitého bodu, spustí mechanické zařízení, obvykle kontakt, který odpojí napájení motoru, čímž jej chrání před poškozením.

Odeslat dotaz

Popis výrobku

Specifikace:

Produkt Jméno	Relé přetížení tepelného přetížení
Model	ST2-D33
Materiál	Plast, elektronické komponenty

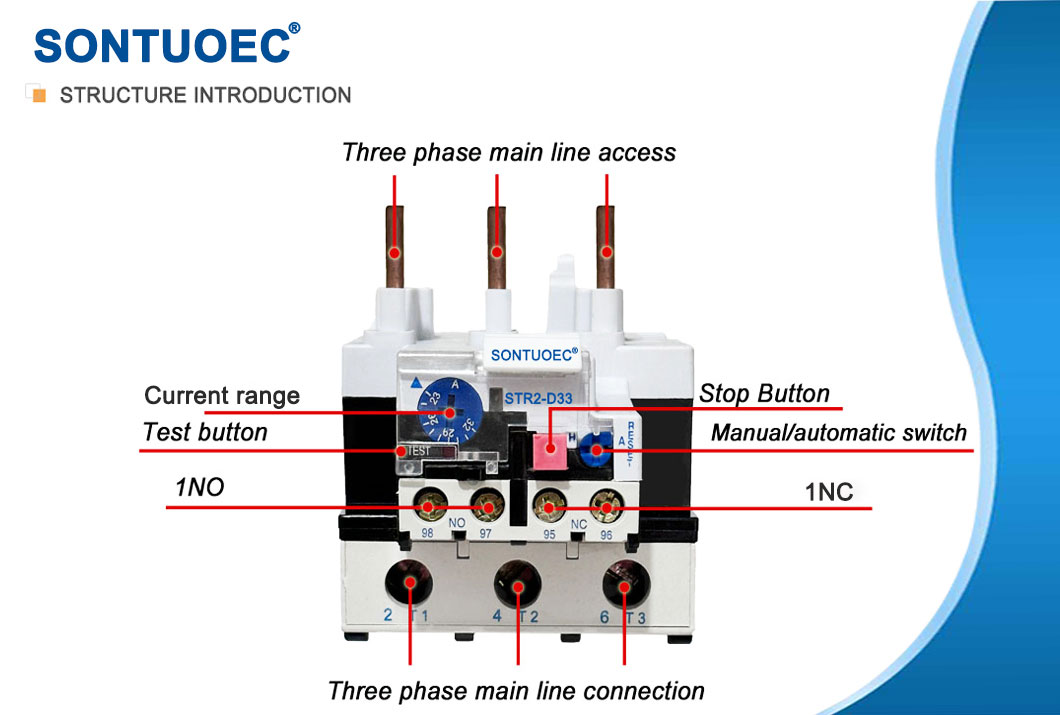

Tepelný Kontakt	1no+1nc

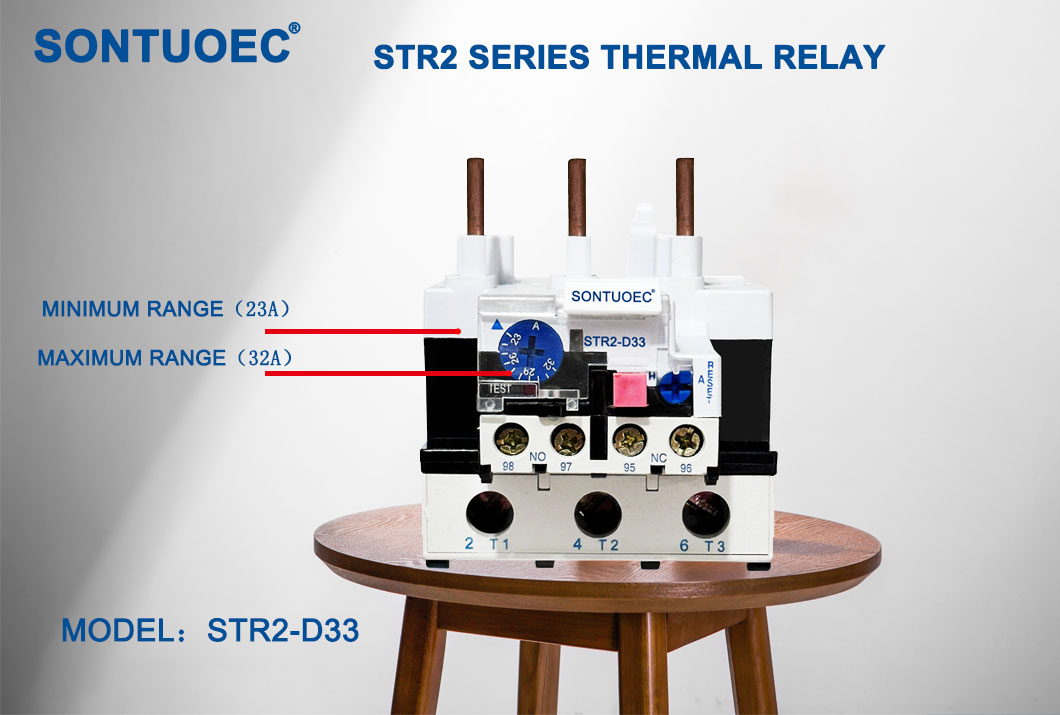

Tepelný Relayrated proud	23A-93A	Pls Všimněte si aktuální rozsah
STR2-93	Nastavitelný rozsah proudu (a) Rozsah nastavení	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekvence	660V
Zakopnutí třídy	50/60Hz
Barva	Jak je zobrazeno obrázek

Hlavní technické parametry

Model	Hodnocený proud	ŽÁDNÝ.	Rozsah nastavení (a)	Pro stykač
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Hlavní funkce

Ochrana proti přetížení: Když zatížení motoru překročí jeho jmenovitou hodnotu, relé s tepelným přetížením odřízne napájení, aby se zabránilo přehřátí motoru a poškození.

Ochrana přehřátí: Pokud se motor z nějakého důvodu přehřívá (např. Vysoká okolní teplota nebo špatný rozptyl tepla), relé s tepelným přetížením také přeruší napájení.

Indikační funkce: Mnoho relé s tepelným přetížením má indikační funkci, která signalizuje nebo mění stav, když je motor přetížen nebo přehřátí, aby operátor mohl včas najít a přijmout opatření.

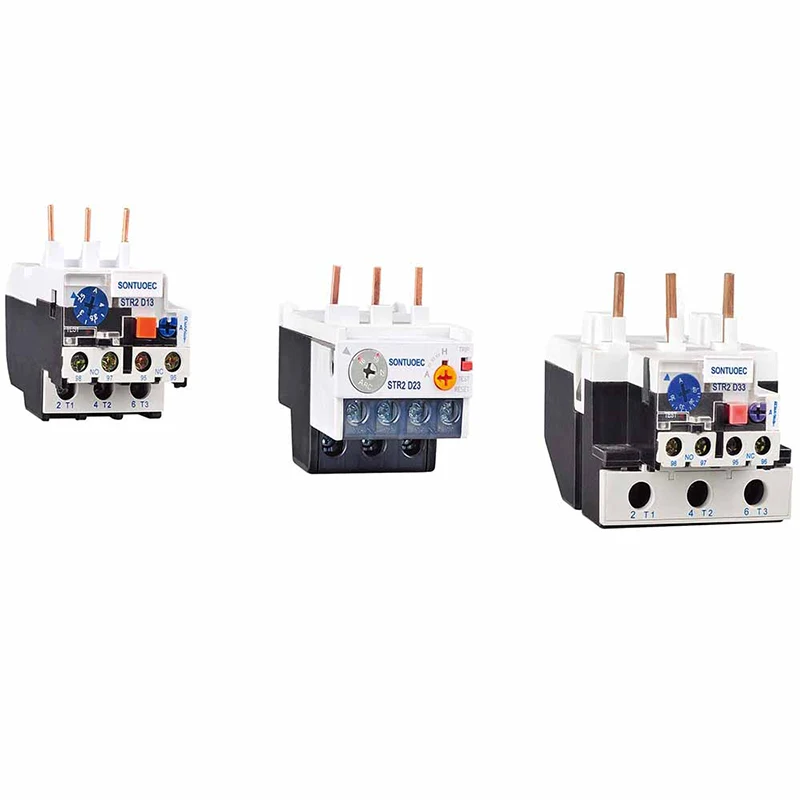

V obvodu 50/60 Hz může být použita řada série automobilů STR2-D řady relace tepelného přetížení, jmenovité izolační napětí 660 V, jmenovitý proud 0,1-93a pro ochranu fázového zlomu, když je přetížení elektrickým motorem, relé má odlišné mechanismus a kompenzace teploty může být připojena v ST1 AC CONTACOR. 60947-1.

Scénáře aplikací

Relé s tepelným přetížením se široce používají v různých průmyslových a komerčních prostředích, zejména v zařízeních, které vyžaduje elektrické motorové jednotky. Například se používají v čerpadlech, kompresorech, ventilátorech, dopravnících a řadě dalších mechanických zařízení, aby se zajistilo, že takové vybavení může být v případě podmínky přetížení nebo přehřátí bezpečně uzavřeno.

Výběr a instalace

Při výběru relé přetížení tepelného přetížení je třeba zvážit faktory, jako je hodnocení výkonu motoru, provozní prostředí a zatížení. Je také nutné zajistit, aby jmenovitý proud relé přetížení tepelného přetížení odpovídal jmenovitému proudu motoru a že má vhodné charakteristiky ochrany přetížení a přehřátí.

Při instalaci relé přetížení tepelného přetížení musíte dodržovat pokyny výrobce a zajistit, aby byl správně připojen k motoru napájecí a řídicí obvody. Kromě toho je třeba pravidelně kontrolovat a udržovat relé tepelné přetížení, aby bylo zajištěno správné provoz a dlouhou životnost.
