STR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé
  • STR2-D13 tepelné reléSTR2-D13 tepelné relé

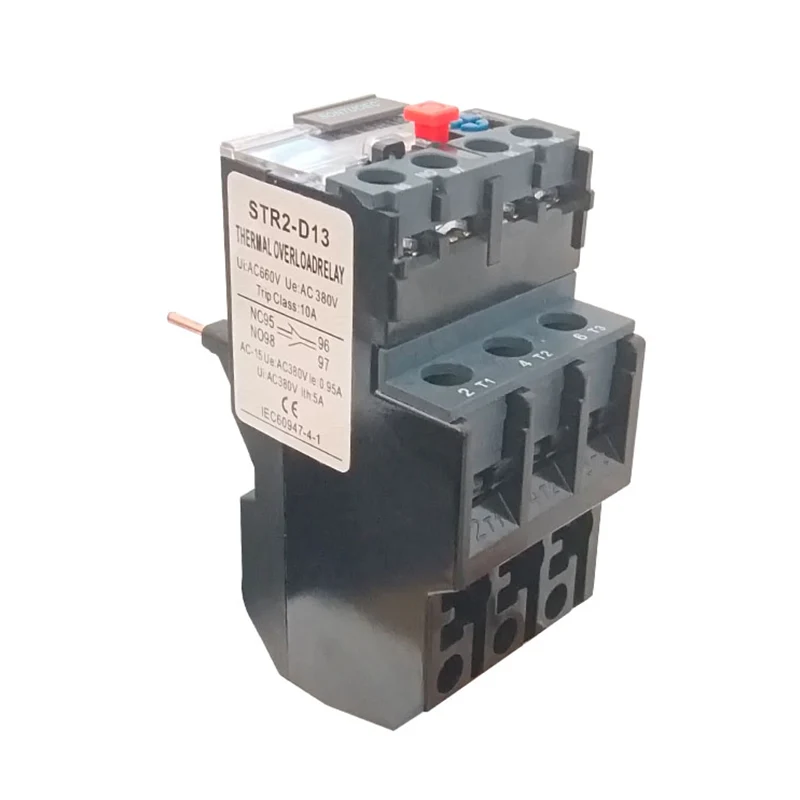

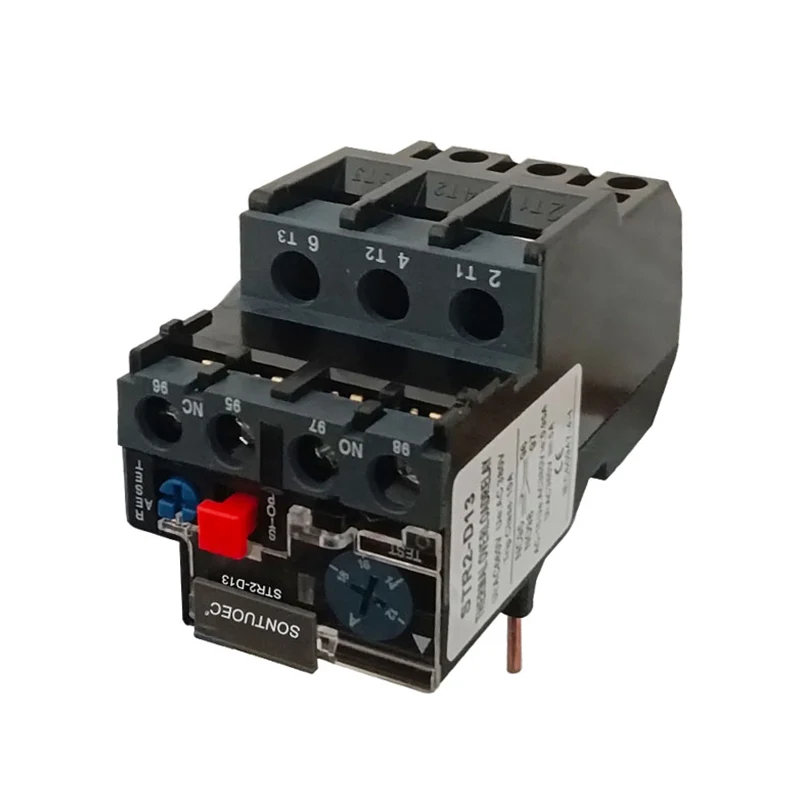

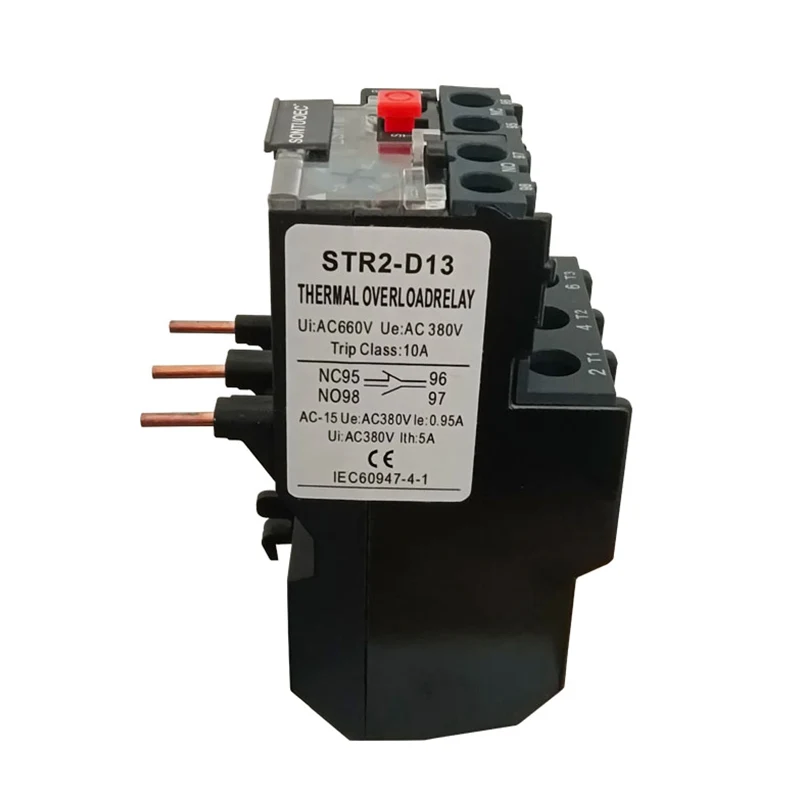

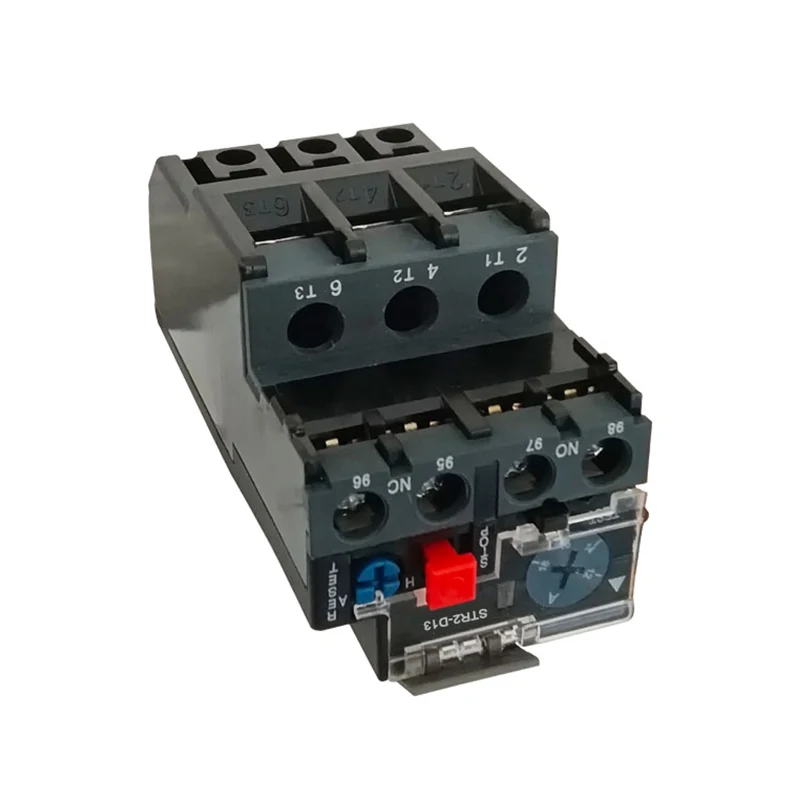

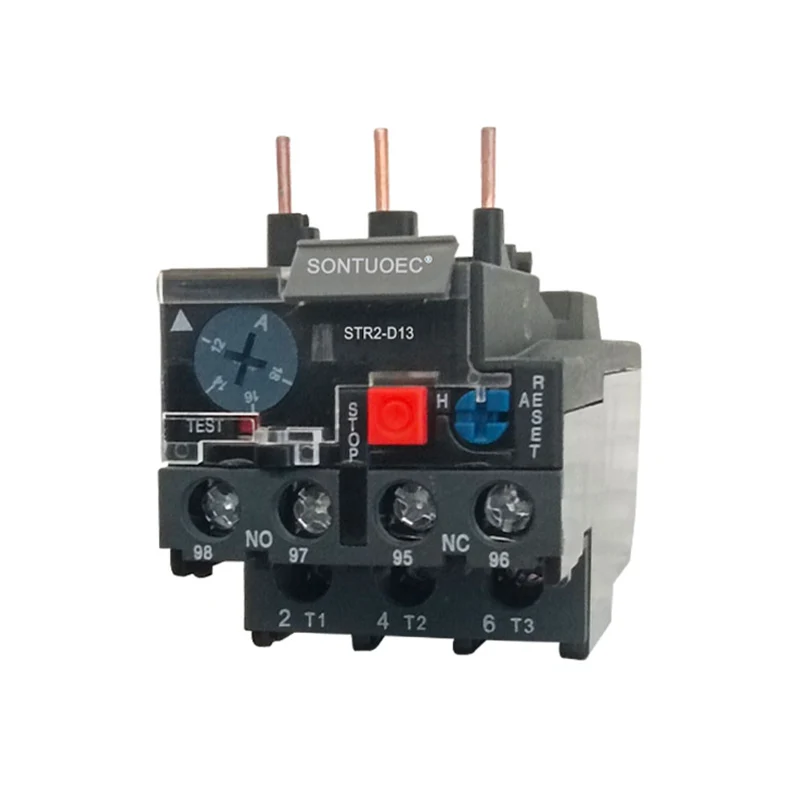

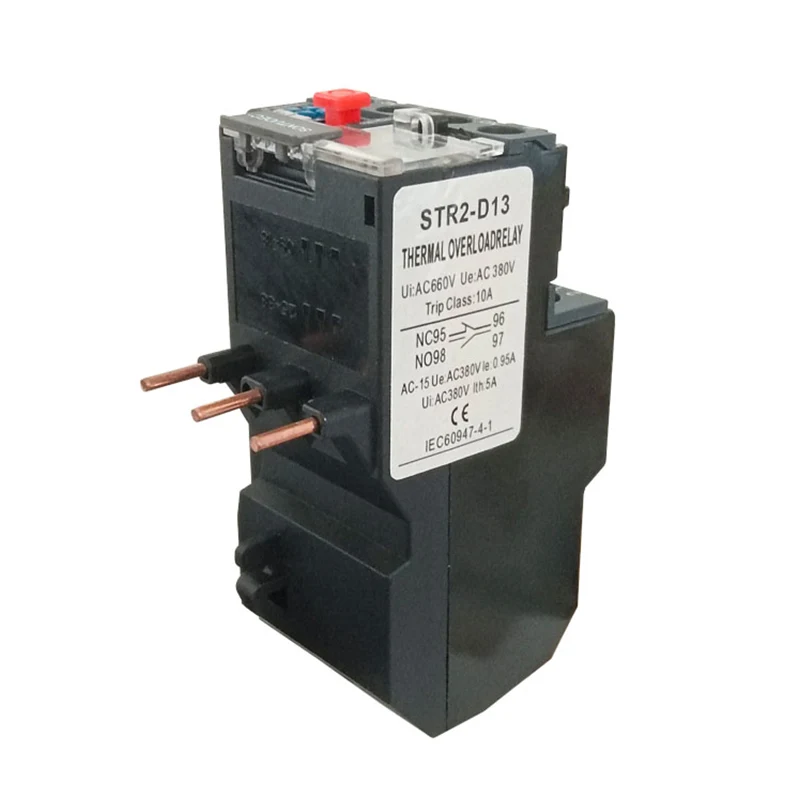

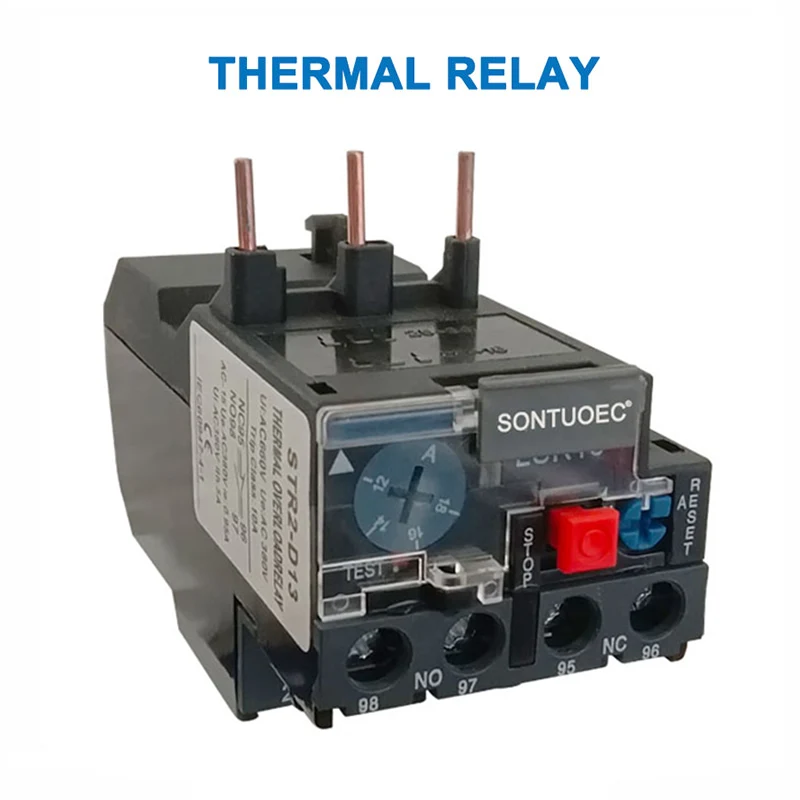

STR2-D13 tepelné relé

Tepelné relé STR2-D13 je použití proudu prostřednictvím tepla generovaného tepelným prvkem, takže existují různé koeficienty expanze bimetalické deformace listu, když deformace dosáhne určité vzdálenosti, aby se podpořila působení spojovací tyče, aby bylo možné dosáhnout kontrolního obvodu, aby bylo dosaženo ochrany proti přelomu motoru. Jako prvek ochrany proti přetížení má tepelné relé STR2-D13 výhody malé velikosti, jednoduché struktury a nízkých nákladů.

Modelka:STR2-D13

Odeslat dotaz

Popis výrobku

Specifikace:

Název produktu Relé přetížení tepelného přetížení
Model STR2-D13
Materiál Plast, elektronické komponenty
Tepelný kontakt 1no+1nc
Tepelný relayrated proud 0,1A-25a
Nastavitelný rozsah proudu (a) Rozsah nastavení 1A-1.6A
1.6A--2.5a
4A-6a
5,5A-8a
7a-10a
9A-13a
12A-18a
17A-25a
Pls Všimněte si aktuálního rozsahu, když zadejte objednávku
Ui
Frekvence 660V
Zakopnutí třídy 50/60Hz
Celková velikost (cca) 7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" (L*W*H)
Barva       Jak je zobrazeno obrázek


Hlavní technické parametry

Model Hodnocený proud ŽÁDNÝ. Rozsah nastavení (a) Pro stykač
STR2-25 25 1301 0,1 ~ 0,12 ~ 0,14 ~ 0,16 STR2-9 ~ 32
1302 0,16 ~ 0,19 ~ 0,22 ~ 0,25
1303 0,25 ~ 0,3 ~ 0,35 ~ 0,4
1304 0,4 ~ 0,05 ~ 0,63
1305 0,63 ~ 0,8 ~ 0,9 ~ 1
1306 1 ~ 1,2 ~ 1,4 ~ 1,6
1307 1,6 ~ 1,9 ~ 2,2 ~ 2,5 STR2-12 ~ 32
1308 2,5 ~ 3 ~ 3,5 ~ 4
1309 4 ~ 5 ~ 6
1312 5,5 ~ 6 ~ 7 ~ 8
1314 7 ~ 8 ~ 9 ~ 10
1316 9 ~ 11 ~ 13
1321 12 ~ 14 ~ 16 ~ 18 STR2-12 ~ 32
1322 17 ~ 21 ~ 25 STR2-12 ~ 32
1353 23 ~ 32 STR2-25/32 (LC1-D25/32)
STR2-36 36 2353 23 ~ 26 ~ 29 ~ 32
2353 28 ~ 32 ~ 36 STR2-32
2353 30 ~ 40
STR2-93 93 3322 23 ~ 26 ~ 32 STR2-40 ~ 95
3353 17 ~ 25
3355 30 ~ 33 ~ 36 ~ 40
3357 37 ~ 41 ~ 46 ~ 50 STR2-50 ~ 95
3359 48 ~ 51 ~ 60 ~ 65
3361 55 ~ 0 ~ 65 ~ 70 STR2-62 ~ 95
3363 63 ~ 71 ~ 80 STR2-80/STR2-95
3365 80 ~ 85 ~ 93 STR2-95
STR2-140 140 80 ~ 104
95 ~ 120
110 ~ 140


Složení a struktura

Tepelné relé STR2-D13 sestává hlavně z topného prvku, bimetalu, kontaktů a sady mechanismu přenosu a nastavení. Mezi nimi je topný prvek kusem odporového drátu s malou hodnotou odporu, který je připojen v sérii v hlavním obvodu motoru, který má být chráněn; Bimetální list je vyroben ze dvou druhů kovových listů s různými koeficienty tepelné roztažnosti převáděné a stisknuté dohromady, a když elektrický proud prochází topným prvkem, bude bimetální list kvůli teplu ohýbat.

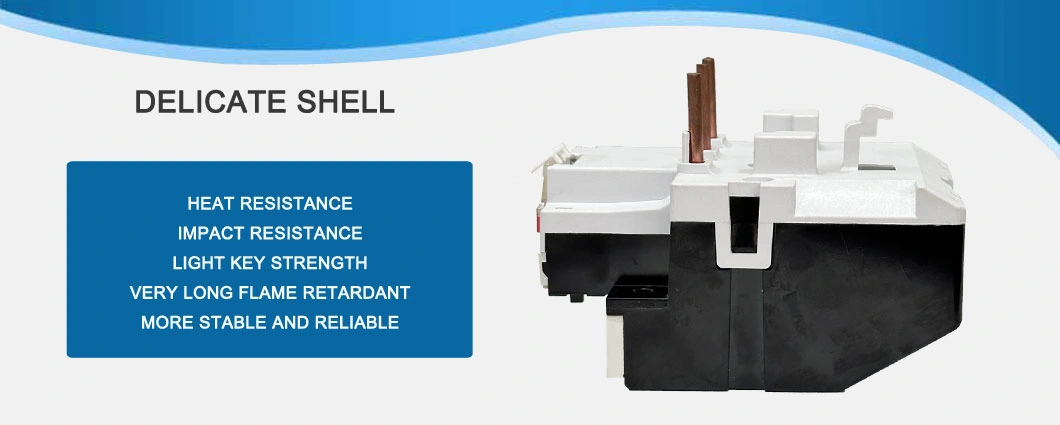

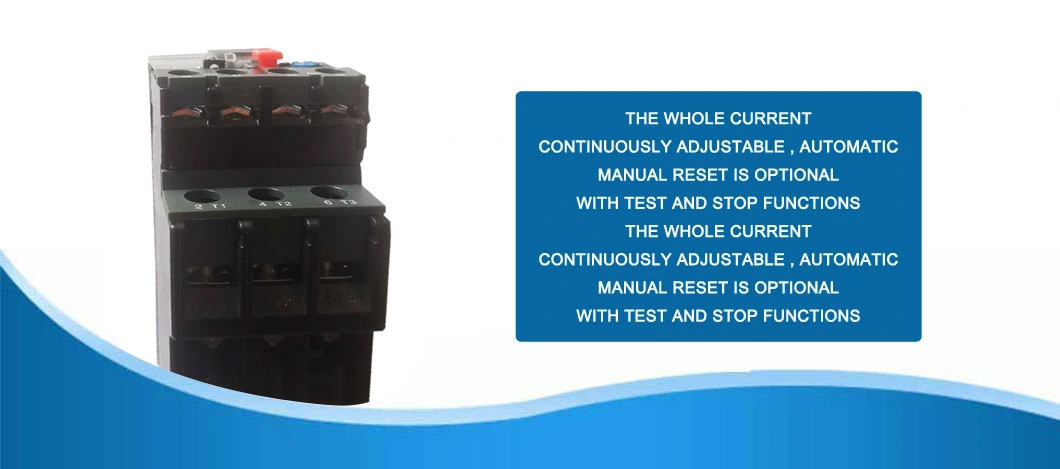

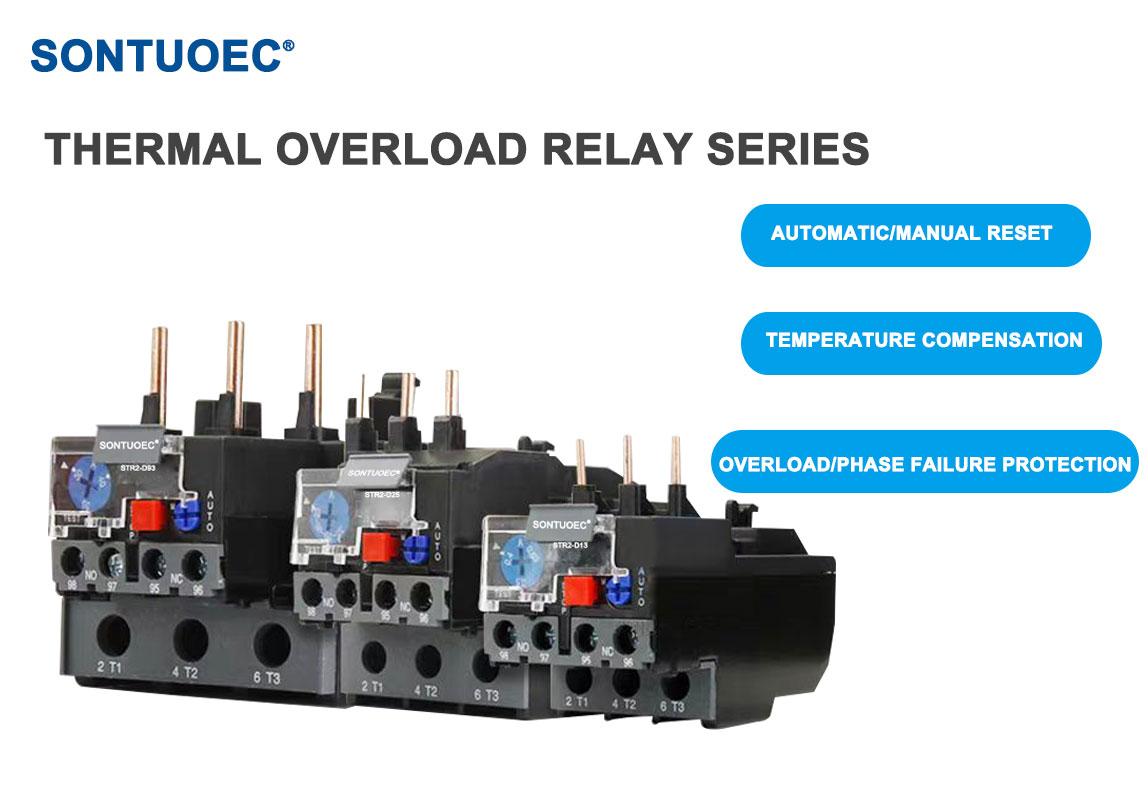

STR2-D13 Thermal Relay

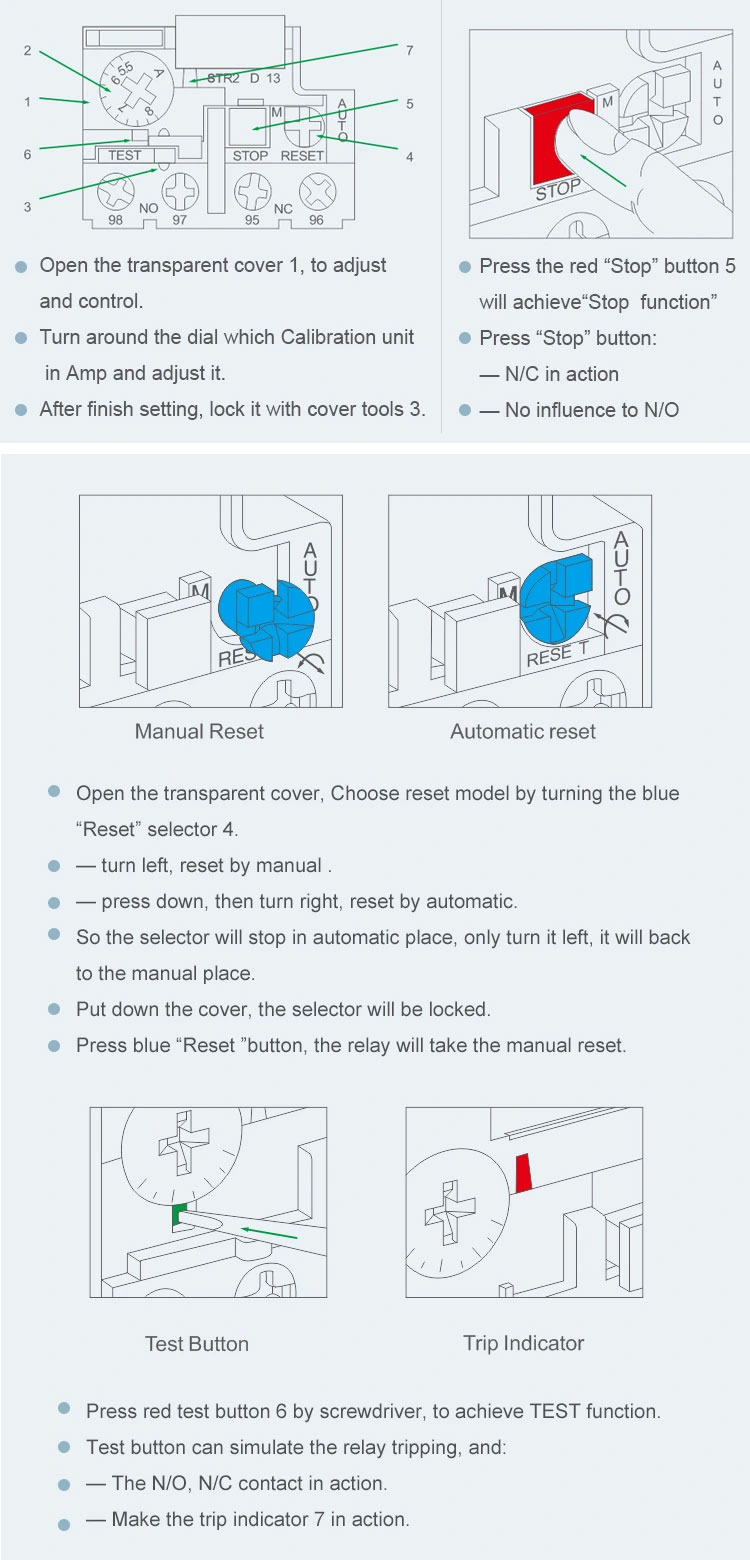

STR2-D13 Thermal Relay




STR2-D13 Thermal Relay


STR2-D13 Thermal Relay

STR2-D13 Thermal Relay



Technické parametry

Mezi hlavní technické parametry tepelného relé STR2-D13 patří jmenovité napětí, jmenovitý proud, jmenovitý frekvence a rozsah rektifikace proudu. Mezi nimi se jmenovité napětí týká nejvyšší hodnoty napětí, kterou tepelné relé STR2-D13 může fungovat normálně, obvykle 220 V, 380 V, 600 V atd.; Hodnocený proud označuje proud prostřednictvím tepelného relé STR2-D13; Hodnocená frekvence je obecně navržena v souladu s 45-62Hz; Rozsah jmenovitého proudu popisuje vztah mezi časem akční doby tepelného relé Str2-D13 a čtverec proudu nepřímo úměrný za podmínky určitého proudu.


Provozní charakteristiky

Provozní charakteristiky tepelného relé STR2-D13 závisí hlavně na jeho vnitřním bimetálním a topném prvku. Když je motor přetížen, zvyšuje se proud v vinutí a proud přes tepelný relé s tepelným relé STR2-D13 se také zvyšuje, což způsobuje, že se bimetal zvýší na vyšší teplotu a ohýbá se ve větší míře, čímž tlačí spojovací tyč do účinku a odpojí řídicí obvod. Poté, co bylo aktivováno tepelné relé STR2-D13, vyžaduje bimetal období chlazení, než bude možné resetovat.


Role a aplikace

Tepelná relé STR2-D13 se používají hlavně k ochraně elektrických motorů před poruchami, jako jsou přetížení, fázové zlomy a nevyvážené třífázové napájecí zdroje. V motorových obvodech jsou tepelná relé STR2-D13 nejúčinnější, když se používají ve spojení s jističicími obvody s ochranou zkratu. Kromě toho mohou být tepelná relé STR2-D13 použita také pro ochranu proti přetížení jiných elektrických zařízení nebo elektrických obvodů.


Opatření pro výběr a použití

Při výběru tepelných relací STR2-D13 by mělo být učiněno komplexní zvážení podle jmenovitého proudu motoru, pracovního prostředí, počátečního proudu, povahy zatížení a dalších faktorů. Tepelné relé STR2-D13 by mělo být instalováno v suchém, větraném, nekorozním plynovém prostředí a zajistit, aby byl jeho zapojení správné a pevné.


V průběhu používání by měl být pravidelně kontrolován pracovní stav tepelného relé STR2-D13, aby se zajistilo jeho normální provoz a bezpečnost. Pokud je přetížení motoru vadné, aby se zabránilo znovu spuštění motoru, tepelné relé STR2-D13 by mělo být resetováno ručně.
