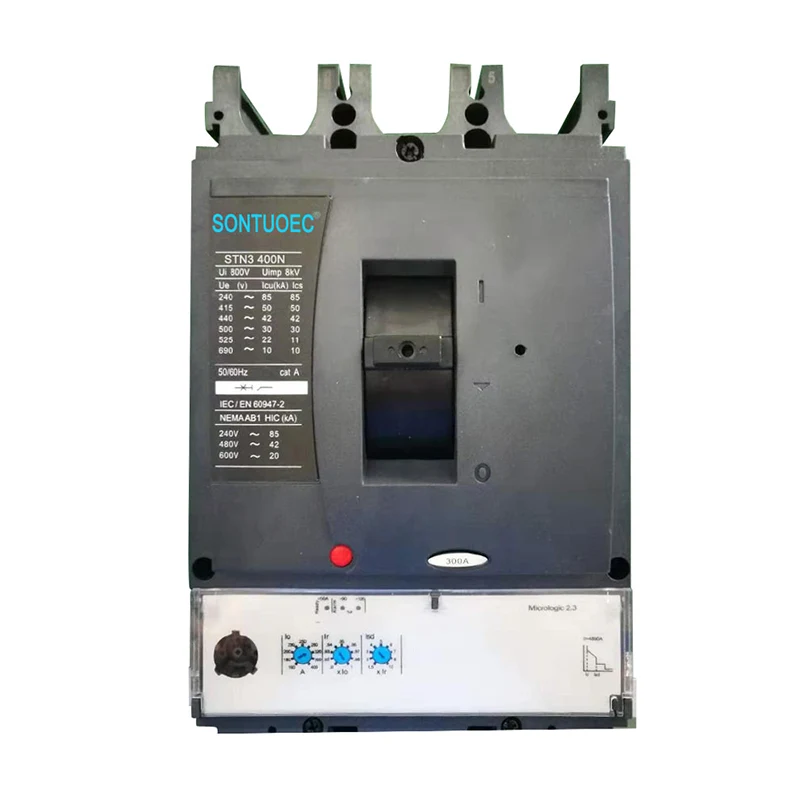

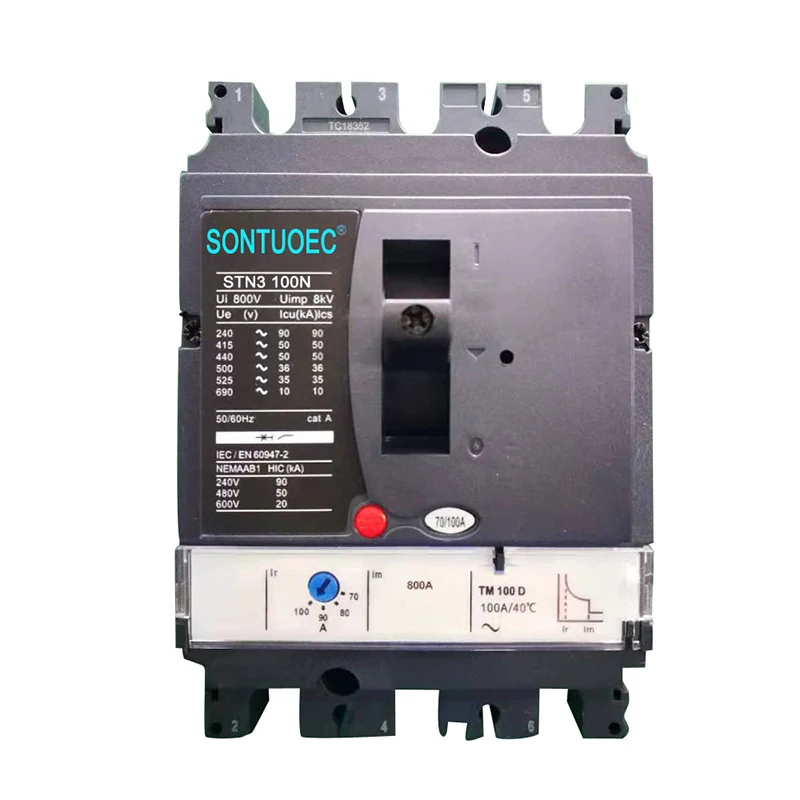

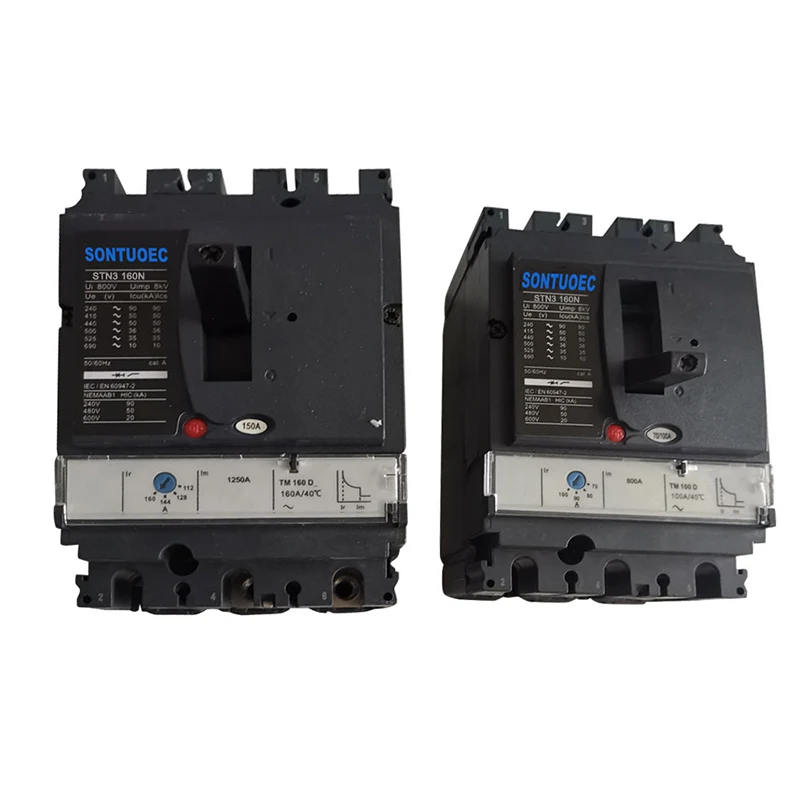

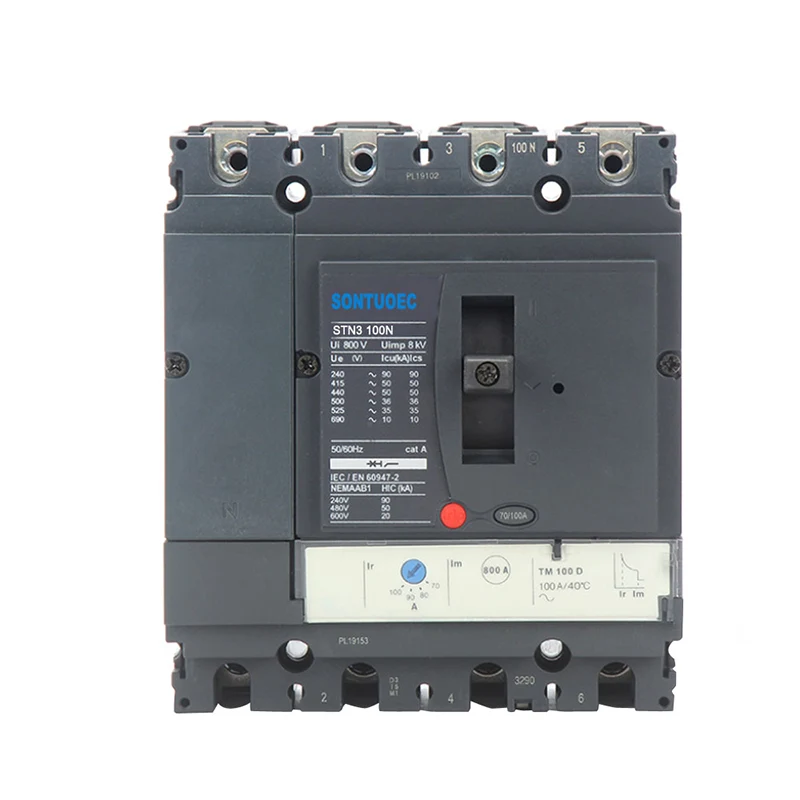

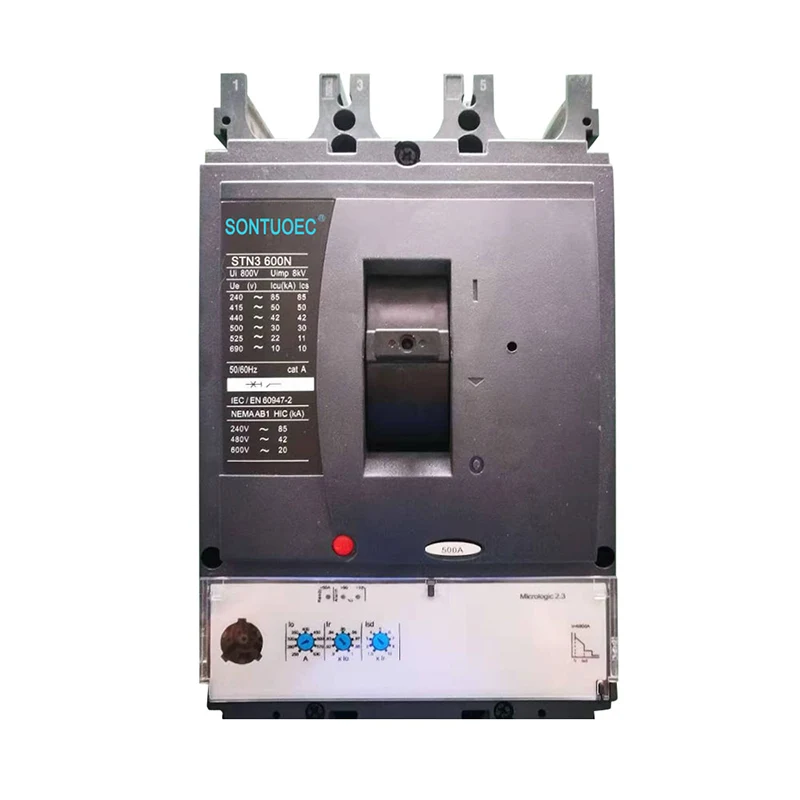

STN3 TYPE TISHED COUSE CICUIT CORCUIT

STN3 formovaný jistič s tvarovaným kufříkem je spolehlivým a pokročilým řešením pro elektrickou ochranu v různých aplikacích. Jeho kompaktní design, komplexní funkce ochrany a komunikační schopnosti z něj činí ideální volbu pro moderní elektrické systémy.

Modelka:STN3

Odeslat dotaz

Popis výrobku

Specifikace	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Rámový proud (a)	100				160				250				400				630
Počet pólů	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (z)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Jmenovité izolační napětí	AC800V
Jmenovité pracovní napětí	AC690V
Jmenovitý proud, tepelné zakopnutí, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Jmenovitý proud, elektronické zakopnutí, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pomocné, varování, příslušenství pro chyby	OR/SD/SDE/SDX
Shunt & Under napěťová cívka	MX/MN
Mechanický život	50000				40000				20000				15000				15000
Elektrický život	30000				20000				10000				6000				4000

Model č.	STN3
NORMA:	IEC 60947-2
ARC-Extingusing Medium	Vzduch
Struktura	MCCB
Typ	Jistič kufříku Moulede
Osvědčení	CE
Schválení	CE, ISO9001
Dodací lhůta	Do 20 dnů
Specifikace	63A-630A
Původ	Wenzhou Zhanjiang
Výrobní kapacita	2000 druhů/týden
Rychlost	Normální jistič typu
Instalace	Opravené
Poláky pólů	3p 4p
Funkce	Konvenční jistič, Ochrana proti selhání obvodu Ochrana nadměrného proudu
Cena	Tovární cena
Doba záruky	12 měsíců
Transportní balíček	Vnitřní krabice/karton
Ochranná známka	Esoueec, Wzscec, Esutune, IMDEC
HS kód	8536200000

Klíčové funkce

• Ochrana a funkčnost: Tyto jističe nabízejí komplexní ochranu pro elektrické systémy, včetně přetížení a ochrany zkratu. Jsou navrženy tak, aby automaticky odpojily obvod, když dojde k poruše, zabrání poškození zařízení a zajištění bezpečnosti.

• Shell proud a jmenovitý proud: proud skořepiny (např. 160N) označuje maximální rozšiřitelnou přerušovací kapacitu krytu jističe. Hodnocený proud (např. 100A) je maximální normální provozní proud, který by obvod neměl překročit, aby se zabránilo zakopnutí v důsledku nadproudu.

• Konfigurace pólu: K dispozici ve 3-pólové (3p) a 4-pólové (4p) konfiguraci, vhodné pro různé elektrické systémy a aplikace.

• Elektronické jednotky Trip: Pokročilé elektronické jednotky poskytují přesné možnosti měření a komunikace, což umožňuje monitorování a diagnostiku elektrických parametrů v reálném čase.

• Kompaktní design: Zejména kompaktní řada NSX je známá svým kompaktním designem, který kombinuje energetickou účinnost, měření, správu a komunikační nástroje.

Aplikace

• Průmyslové použití: Široce používané v průmyslových prostředích pro distribuci a ochranu elektrické energie pro různé zařízení a stroje.

• Energetická a infrastruktura: Vhodné pro aplikace v oblasti distribuce energie a infrastrukturních projektech.

• Komerční a rezidenční: Používá se také v komerčních budovách a obytných domech pro hlavní a sekundární distribuční systémy.

Další funkce kompaktní řady NSX

• Vylepšená ochrana: Funkce, jako jsou kontakty s dvojitou rotací a zakopnutí energie, zajišťují spolehlivou ochranu před poruchami.

• Selektivní koordinace: Vylepšená selektivita pomáhá udržovat kontinuitu napájení do neovlivněných obvodů během poruch.

• Komunikační schopnosti: Komunikační modul Modbus a modul BSCM (modul řízení vypínače) umožňují přenos dat mezi jističem obvodů a systémem dohledu.

• Displej a monitorování: LED „Ready“ a další ukazatele poskytují informace o stavu v reálném čase, zatímco jednotka Display Dveře skříňky FDM121 může zobrazit různé naměřené parametry.

• Údržba a konfigurace: Indikátory údržby ukazují opotřebení kontaktů, profilů zatížení a počtu operací, které pomáhají při prediktivní údržbě.
