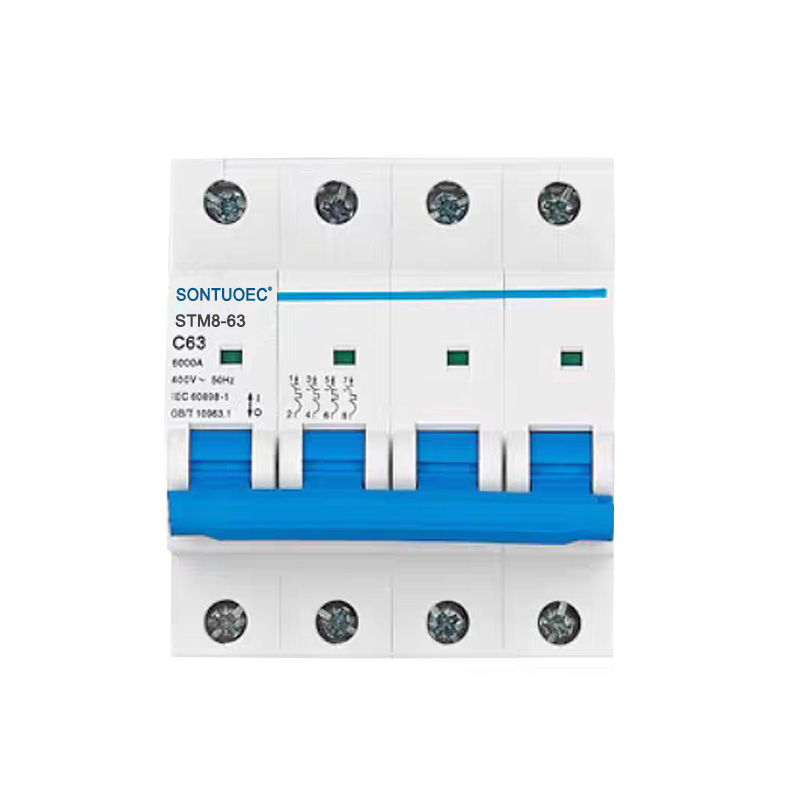

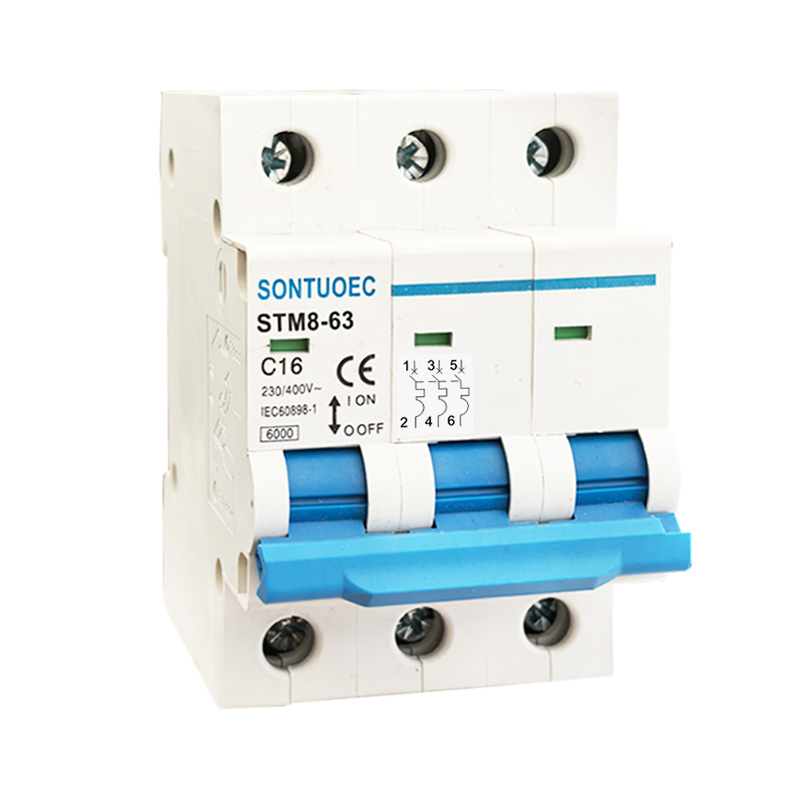

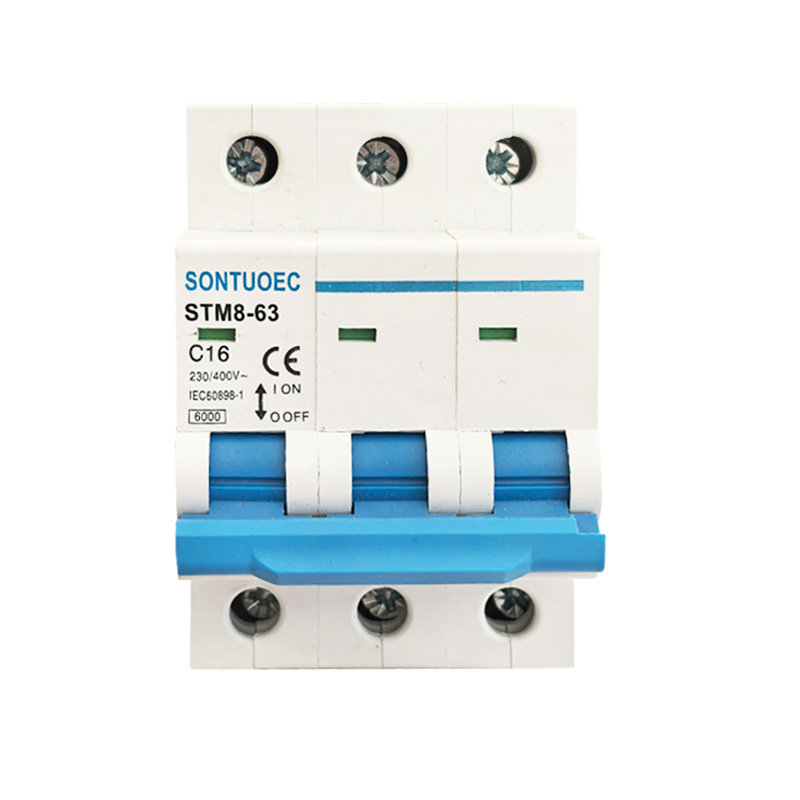

STM8-63 Miniaturní obvod jistič 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec je jedním z čínských dodavatelů/výrobců specializujících se na výrobu různých malých elektrických spotřebičů STM8-63 Miniaturní obvod 6KA 1p 2p 3p 4p 16A 230/400V má prvky struktury pokročilé, výkonové spolehlivé, vysokoškolské kapacity, vzhled a vzhled a elegant a díly jsou vyrobeny z materiálu s odolností proti dopadu. Je vhodný pro napájecí systém AC 50/60Hz, jmenovité napětí 230/400 V a jmenovité proud až do 63a. Používá se hlavně v kancelářské budově, rezidenci, pro osvětlení, distribuci energie a přetížení a ochranu zařízení zkratu. Normálně jej lze také použít jako častý přenos energie. Odpovídá standardům IEC60898-1.

Modelka:STM8-63

Odeslat dotaz

Popis výrobku

Specifikace:

	Norma		IEC/EN 60898-1
Elektrické prvky	Hodnoceno aktuální v	A	1,2,4,6,10,16,20,25,32,40,50,63
	Poláci	P	1,2,3,4
	Jmenovité napětí ue	V	Ac 230, 400
	Izolační napětí UI	V	500
	Hodnocená frekvence	Hz	50/60
	Hodnocená lámací kapacita	A	3000, 4500, 6000
	Hodnocené impuls odolané napětí (1.2/50) UIMP	V	4000
	Dielektrické zkušební napětí v Ind.Freq. pro 1 min	KV	2
	Stupeň znečištění		2
	Charakteristika termo-magnetického uvolňování		B, C, D.
Mechanické rysy	Elektrický život	t	4000
	Mechanický život	t	10000
	Titul ochrany		IP20
	Referenční teplota pro nastavení	° C.	30
	tepelného prvku	° C.	30
	Okolní teplota	° C.	-5 ~+40 (speciální Aplikace Viz
	(s denním průměrem ≤ 35 ° C)	° C.	teplota Korekce kompenzace)
	Teplota skladování	° C.	-25 ~+70
Instalace	Terminál Typ připojení		Typ kabelu/pin Busbar
	Velikost terminálu nahoře/dole pro kabel	mm²	25
	Velikost terminálu nahoře/dole pro kabel	Awg	18. března
	Terrovská velikost horní/dole pro Busbar	mm²	25
	Terrovská velikost horní/dole pro Busbar	Awg	18. března
	Utahování točivého momentu	N^*m	2
	Utahování točivého momentu	In-lbs	18
	Montáž		na Din Rail EN 60715 (35 mm) pomocí zařízení rychlého klipu
	Spojení		Z horní a dole

Hlavní funkce miniaturního obvodu STB1-63

1. Ochrana proti založení: Když proud v obvodu překročí jmenovité hodnoty MCB, miniaturní obvod STM8-63 jistič 6KA 1p 2p 3p 4p 16a 230/400V automaticky odřízne obvod v nastavené době, aby zabránil přehřátím obvodu a zařízení.

2. Ochrana zkruhového okruhu: Když se v obvodu objeví zkrat, miniaturní jistič STB1-63 okamžitě odřízne obvod, aby se zabránilo zkratovému proudu v poškození obvodu a zařízení.

3. Ochrana proti leaku (některé MCB mají tuto funkci): Pro MCB s ochranou proti úniku, když dojde k úniku v obvodu, miniaturní jistič STB1-63 rychle odřízne obvod, aby chránil osobní bezpečnost.

Princip provozu MCBS

MCBS obvykle obsahují tepelný magnetický nebo elektronický detektor výletu uvnitř, který se používá k detekci změn proudu v obvodu. Když je proud abnormální, útočník spustí mechanismus vypínače MCB, což způsobuje, že miniaturní obvod STB1-63 rychle odřízne obvod.

1. Termální magnetický útočník: Využívá teplo generované teplem, když proud prochází vodičem, aby spustil vypnutí. Když je proud příliš velký, vodič se zahřeje, což způsobí, že se bimetal uvnitř tepelného magnetického útočníka ohýbá, čímž spustí mechanismus vypnutí.

2.Elektronický útočník: Využívá elektronické komponenty k detekci změn proudu a řízení působení mechanismu vypnutí. Když je detekován abnormální proud, elektronický útočník odešle signál do mechanismu vypnutí, aby odřízl obvod.

Scénáře aplikací MCB

MCB se široce používají v elektrických systémech v obytných, komerčních a průmyslových oblastech k ochraně obvodů a vybavení před poškozením způsobeným abnormálními proudy. Obvykle jsou nainstalovány v distribučních boxech, rozvaděcích nebo ovládacích skříních a používají se jako hlavní spínač nebo přepínač obvodu.

Výběr a instalace MCBS

1. Selekce: Při výběru MCB musíte zvážit faktory, jako je jmenovitý proud obvodu, úroveň napětí, charakteristiky ochrany a zda je vyžadována ochrana úniku. Je také důležité zajistit, aby vybrané miniaturní obvody STB1-63 prokomplikovaly místní elektrické bezpečnostní standardy a předpisy.

2.Instalace: STM8-63 Miniaturní jistič obvodu 6KA 1P 2P 3P 4P 16A 230/400 V by měl být nainstalován v suchém, větraném prostředí bez korozivních plynů a zajistit, aby byl zapojen správně a bezpečně. Během instalace by měly být pozorovány příslušné předpisy pro elektrickou bezpečnost a provozní postupy.
