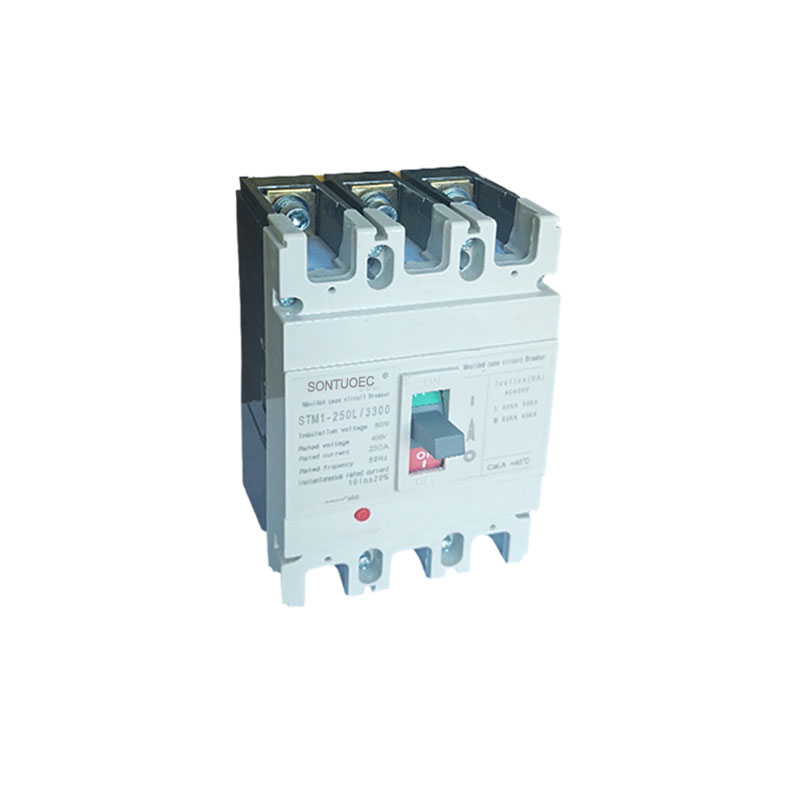

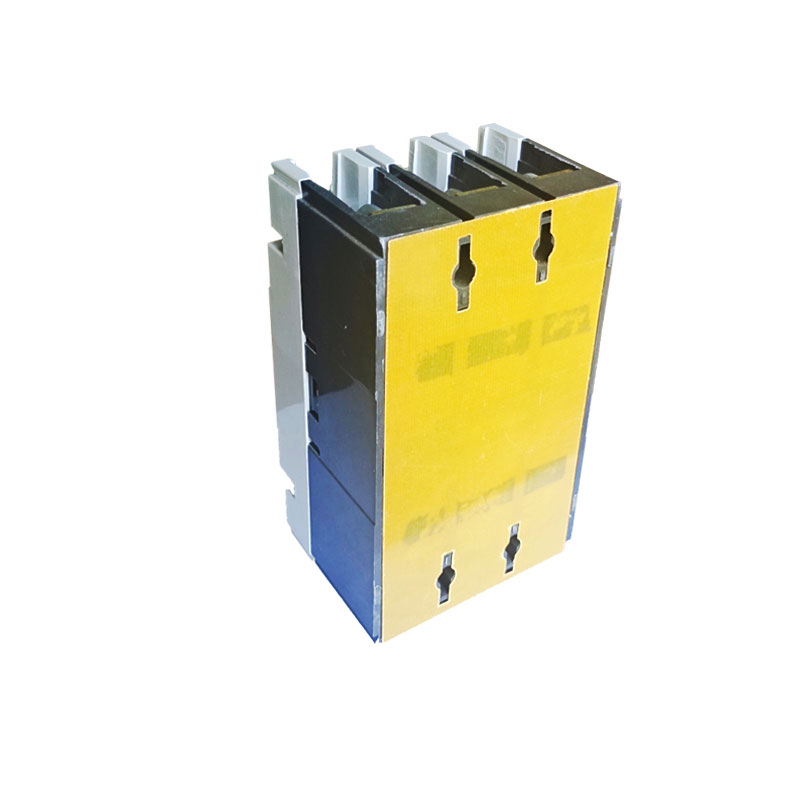

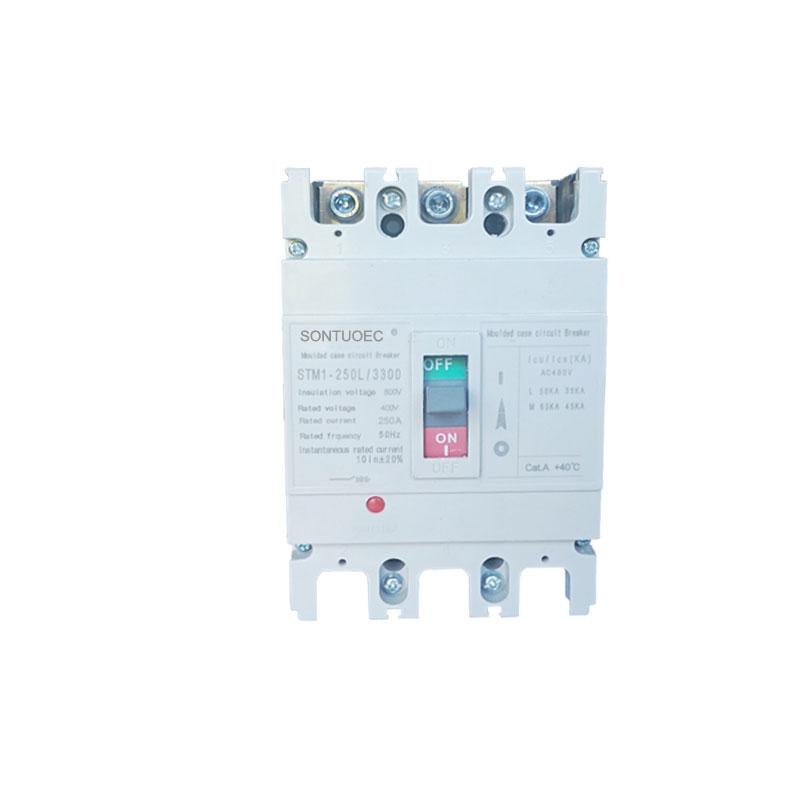

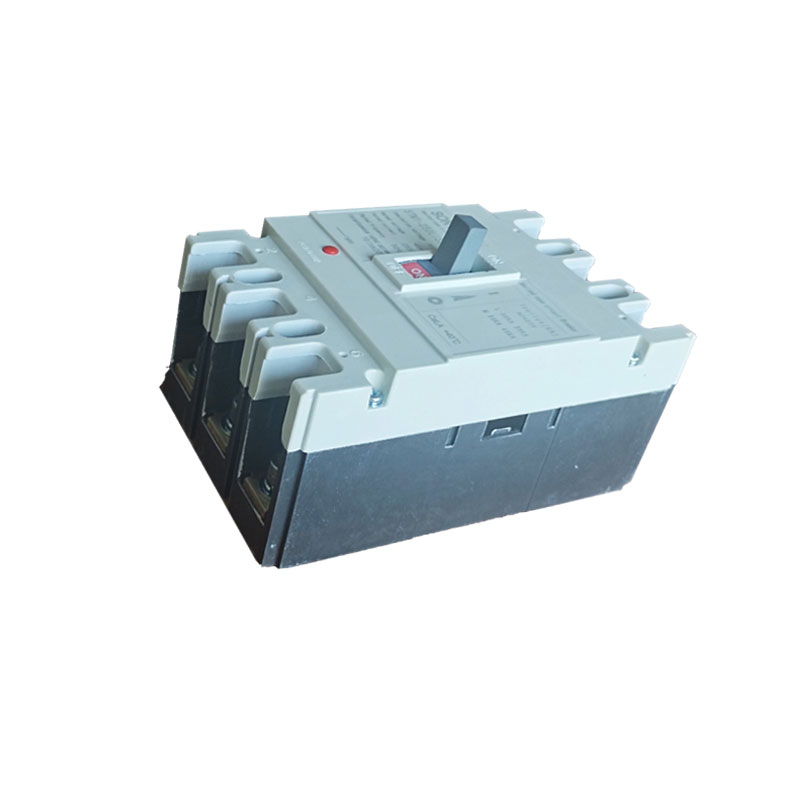

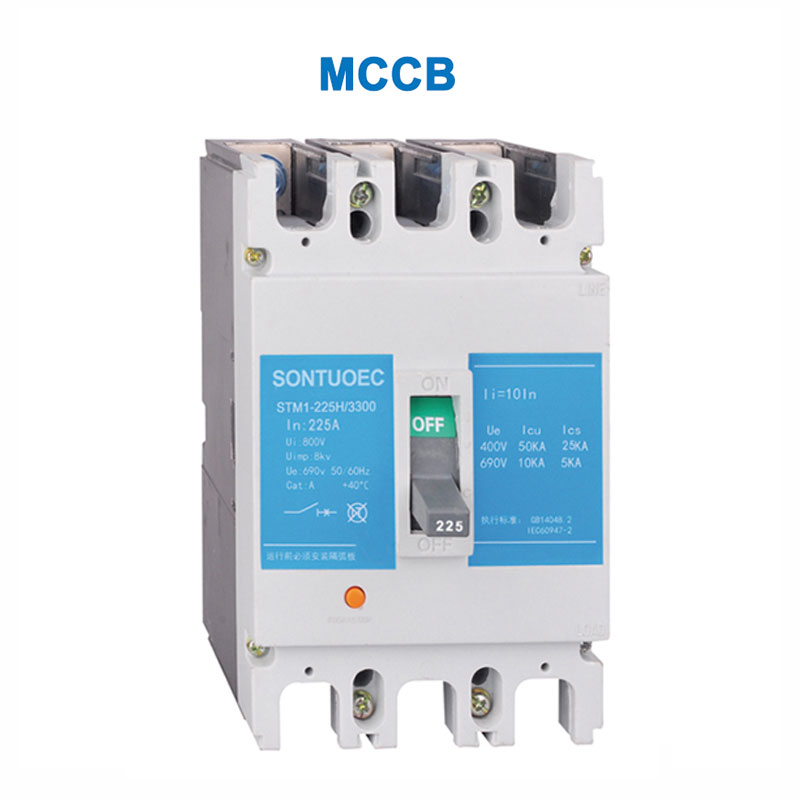

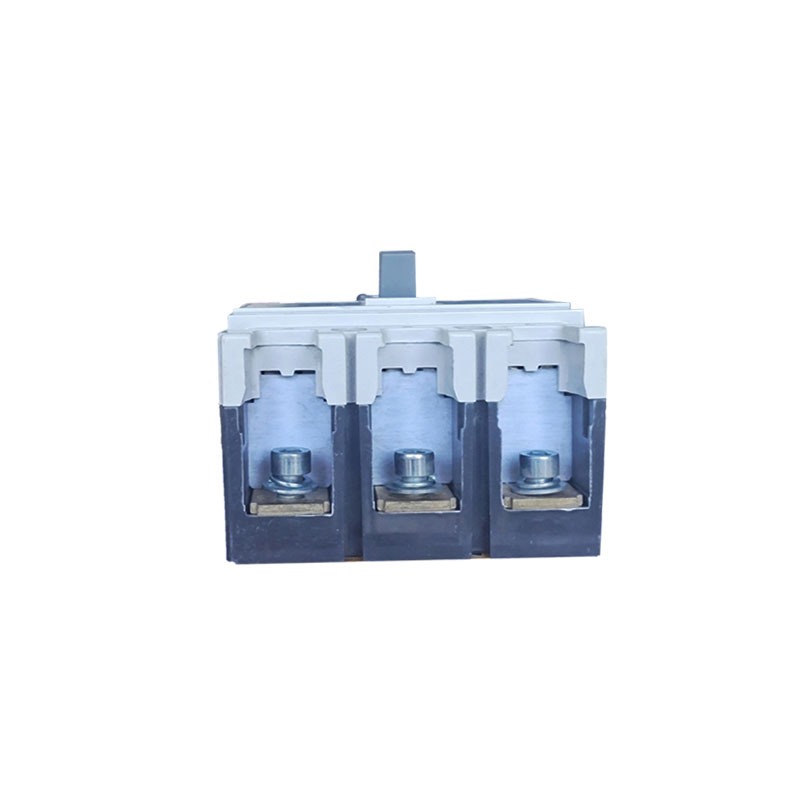

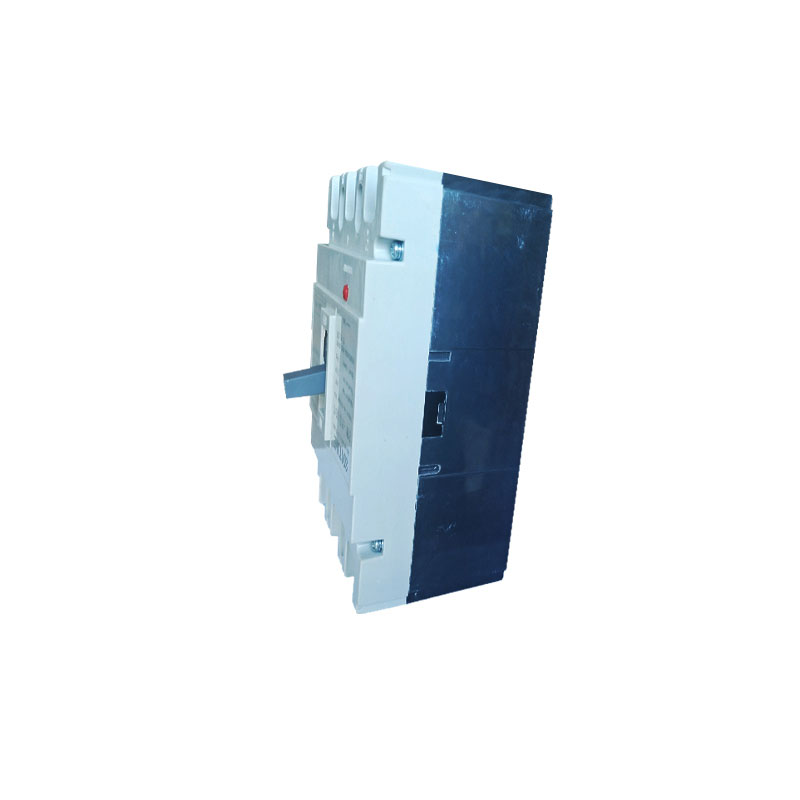

STM1 formované jističe

STM1 Tvarované jističe kufříku, MCCB, celé jméno je formovaný jistič s kufříkem. Jedná se o elektrické bezpečnostní zařízení s přetížením, zkratem a ochranou proti napětí, které se široce používají v systémech distribuce energie v průmyslových, komerčních a rezidenčních oblastech. STSM1 Tvarované jističe je důležitým elektrickým bezpečnostním zařízením s funkcemi, jako je přetížení, zkrat a ochrana proti přepětí. Pochopením jeho pracovního principu, charakteristik, aplikačních scénářů a metod výběru a instalace můžete lépe používat a udržovat jističe s tvarovaným kufrem STM1, abyste zajistili bezpečný provoz elektrických systémů.

Modelka:STM1-250

Odeslat dotaz

Popis výrobku

SPECIFIKACE

Typ	Rámový proud (LNM)	Hodnocený proud (A)	Jmenovité pracovní napětí (V)	Jmenovité izolační napětí	Hodnocení omezující zkratovací rozbití Abitity KA 400V	Hodnocená schopnost oproti zkratu jističe KA 400V	Obrysové rozměry			Montáž rozměry

							L	W 3p/4p	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3,5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4,5
STM1-100M					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4,5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200 225	AC 400V	690V	35	22	165	107	86	35	126	Φ4,5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500,630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700 800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Hlavní funkce jističů obvodů s tvarovaným kufříkem STM1

Ochrana proti přetížení: Když proud v obvodu překročí jmenovitou hodnotu jističů s tvarovaným kufříkem STM1, automaticky odřízne obvod v nastavené době, aby se zabránilo přehřátí obvodu a zařízení, čímž se zabrání ohněm a poškozením.

Ochrana zkratu: Když se v obvodu objeví zkrat, jističe s obvody STM1 rychle odříznou obvod, aby zabránilo proudu zkratu v způsobu vážného poškození obvodu a zařízení.

Ochrana podpětí (některé jističe s tvarovaným kufříkem STM1 mají tuto funkci): Když je napájecí napětí sníženo na určitou úroveň, jističe z tvarovaného obvodu STM1 odříznou obvod, aby se zabránilo poškození zařízení nebo nefunkční v důsledku operace při nízkém napětí.

STM1 Molded Case Circuit Breakers

Princip provozu STM1 formovaných jističů případu

STM1 formované jističe s kufříkem obsahují vnitřní tepelný magnetický nebo elektronický detektor výletu pro detekci změn proudu a napětí v obvodu. Když je proud nebo napětí abnormální, útočník spustí mechanismus vypínače tvarovaných kužetorů STM1, což způsobí, že rychle odřízne obvod.

1. Termální magnetický tripper: Využívá teplo generované, když proud prochází vodičem pro spuštění výletu. Když je proud příliš vysoký, vodič se zahřeje, což způsobí, že se bimetal uvnitř tepelného magnetického útočníka ohýbá, čímž spustí mechanismus vypnutí.

2.Elektronický útočník: Využívá elektronické komponenty k detekci změn proudu a napětí a řízení působení mechanismu vypnutí. Když je detekována abnormalita, elektronický útočník odešle signál do mechanismu vypnutí, aby odřízl obvod.

Funkce jističe obvodů STM1 formované

Vysoká lámací kapacita: STM1 Tvarované jističe s kufříkem mají vysokou lámací kapacitu zkratu, která může rychle odříznout obvod, když dojde k zkratu, a chránit bezpečnost obvodu a zařízení.

Více funkcí ochrany: kromě základních funkcí přetížení a zkratu mají některé jističe obvodu STM1 také další funkce, jako je ochrana podrodění a ochrana pozemních poruch.

Snadné instalace a údržba: STM1 Tvarované jističe s kufříkem obvykle přijímají modularizovaný design, který se snadno instaluje a udržuje, a je vhodný pro různé systémy distribuce energie.

Vysoká spolehlivost: STM1 lisované jističe s kufříkem byly přísně testovány a certifikovány tak, aby měly vysokou spolehlivost a stabilitu, aby se zajistila bezpečný provoz elektrických systémů.

Scénáře aplikací STM1 formovaných jističů případu

STM1 Tvarované jističe případů se široce používají v systémech distribuce energie v průmyslových, komerčních a rezidenčních sektorech jako hlavní přepínač nebo přepínač větví obvodu. Obvykle jsou instalovány v distribučních krabicích, distribučních skříních nebo ovládacích skříních za účelem ochrany obvodů a zařízení před poškozením způsobeným abnormálními proudy a napětím.
