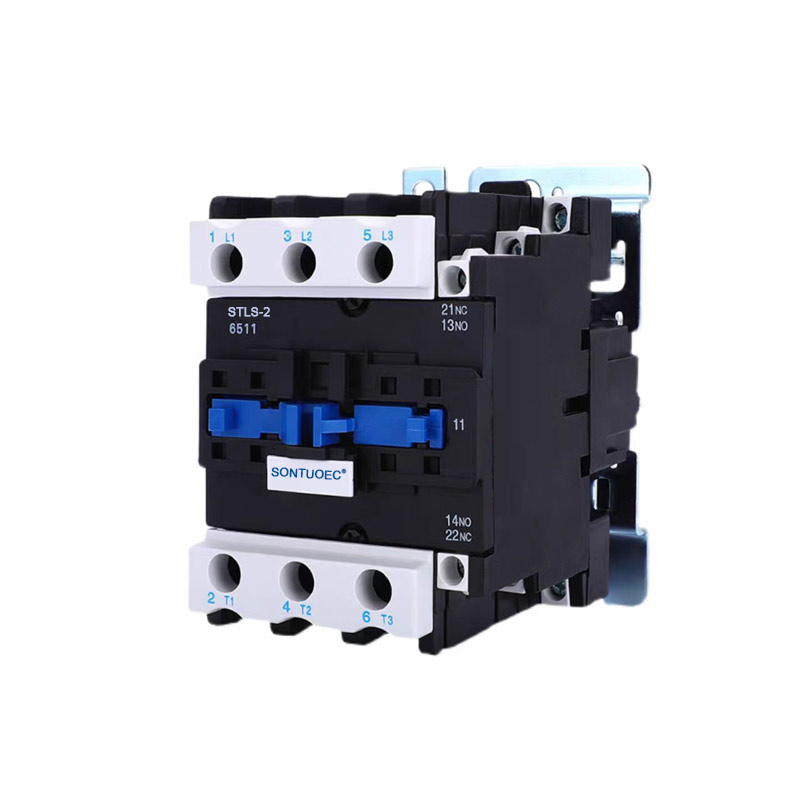

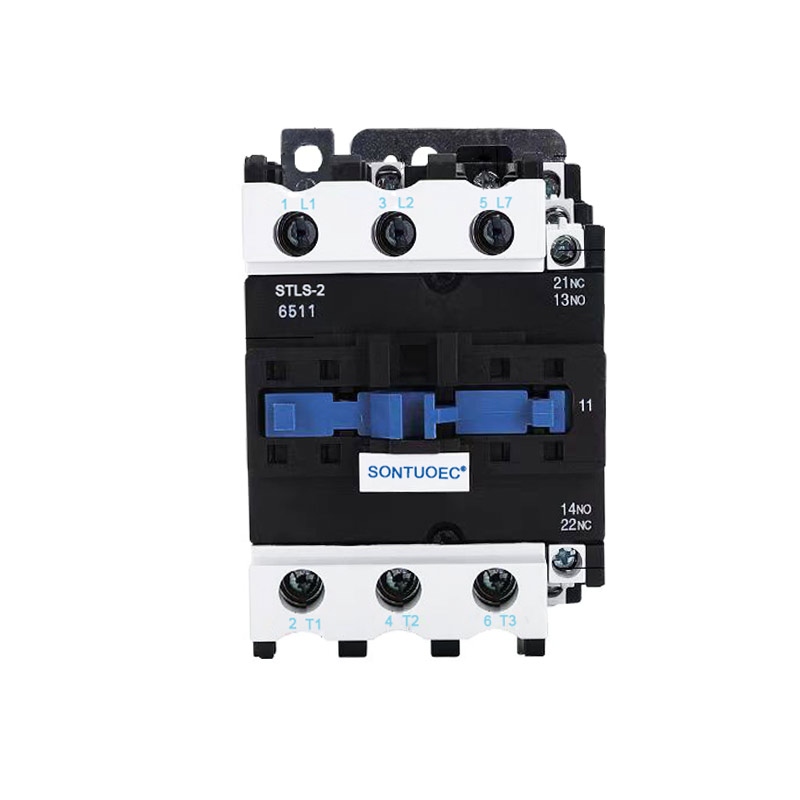

Mechanický blokovací stykač řady Stls-2(Cjx2).

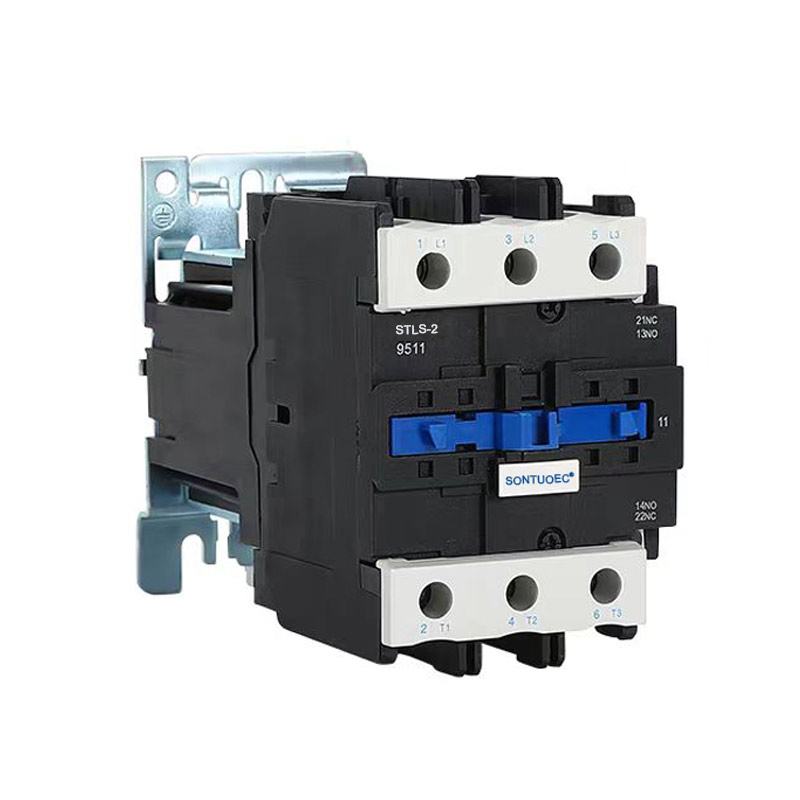

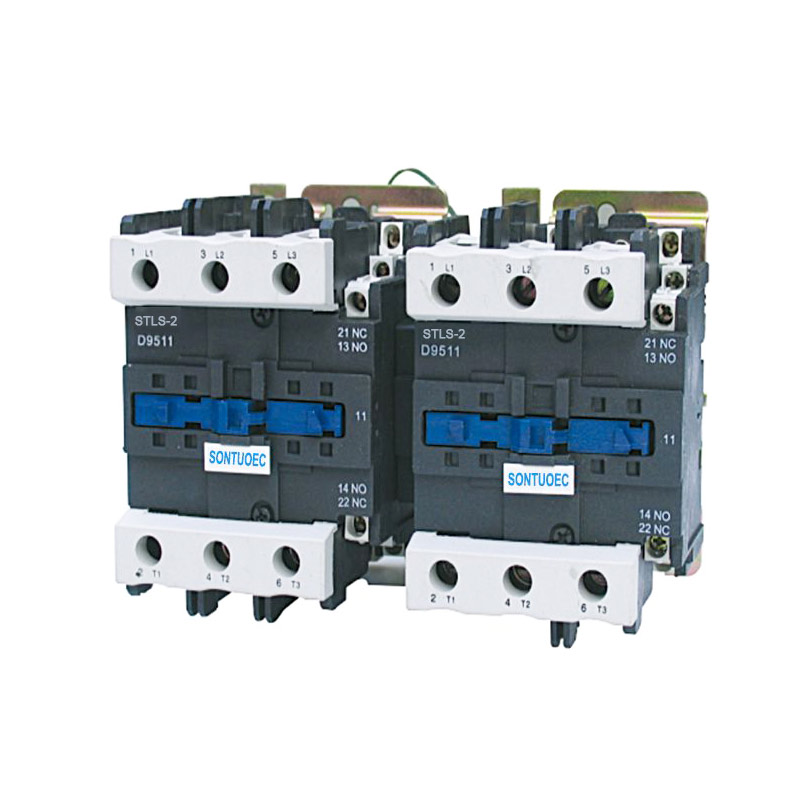

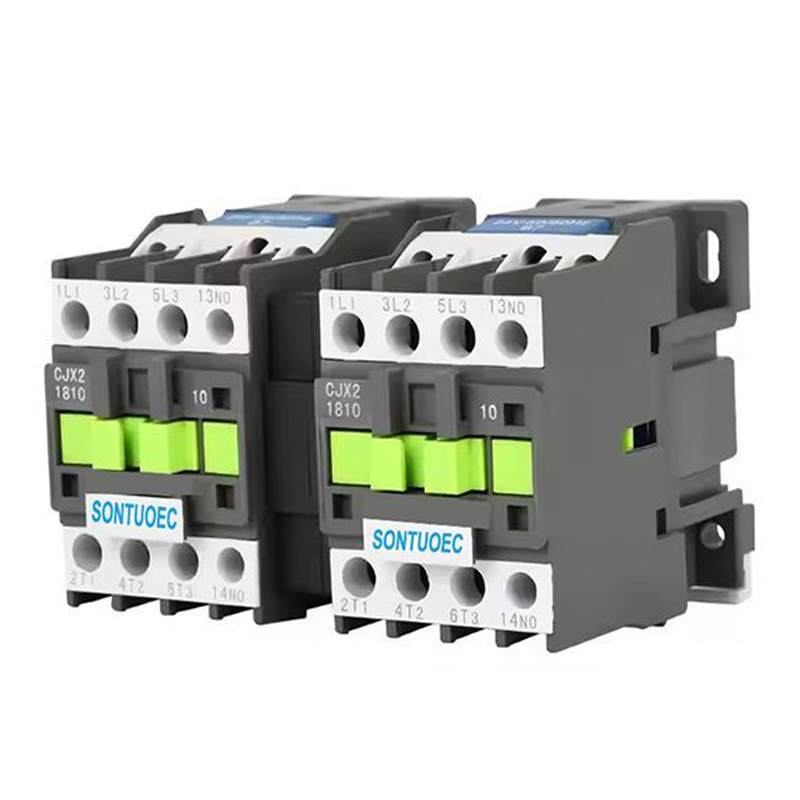

Mechanický blokovací stykač řady Stls-2(Cjx2) je vhodný pro použití v obvodech do jmenovitého napětí 660V AC 50Hz, proud 620A, pro konvertibilní ovládání motoru. Toto mechanické blokovací zařízení zajišťuje přepínání kontaktů dvou konvertibilních stykačů. Vyhovuje normám IEC60947-4-1.

Modelka:STLS-2(CJX2)

Odeslat dotaz

Popis výrobku

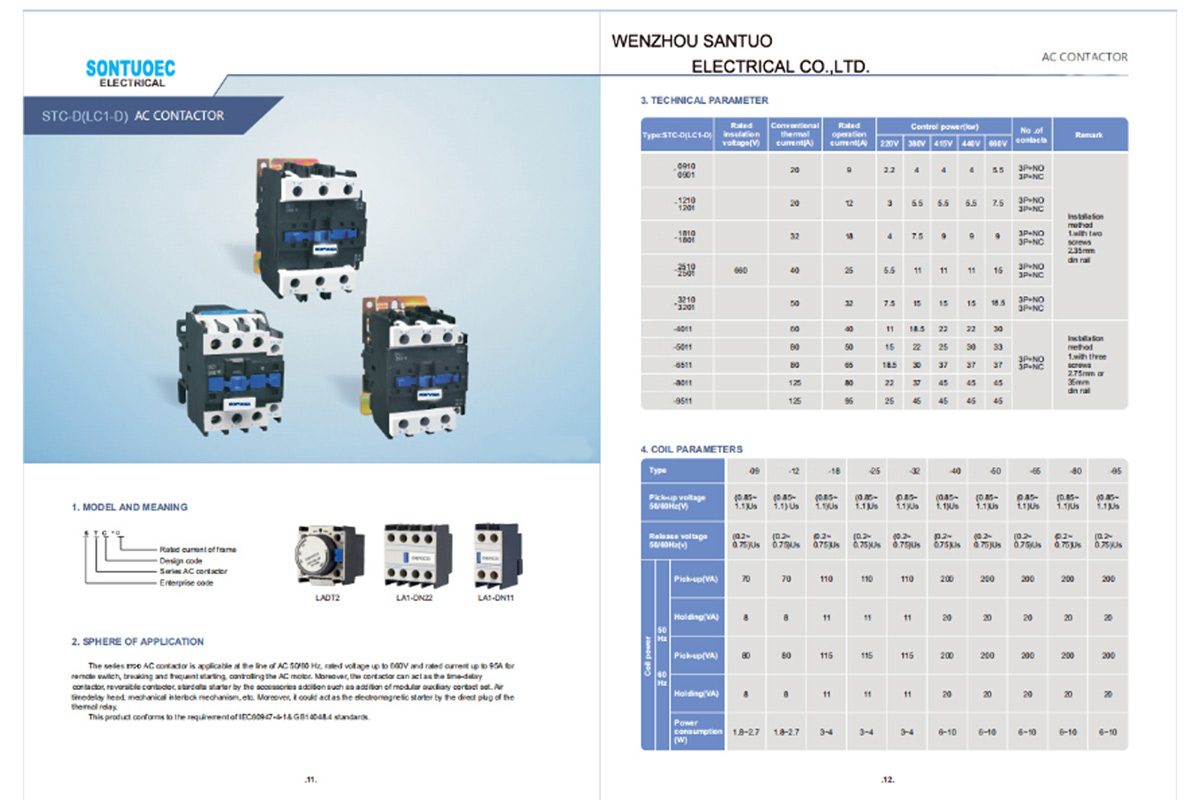

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Jmenovité izolační napětí		660	660	660	660	660	660	660	660	660	660
konvenční termální		20	24	32	40	50	60	75	80	110	125
proud		20	24	32	40	50	60	75	80	110	125
Hodnoceno provozní		9	12	16	25	32	40	50	63	80	95
proud		9	12	16	25	32	40	50	63	80	95
kontrolované	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
výkon (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Poznámka		Instalace					Instalace
		relé mohou používat dva šrouby					relé umí tři
		a také použít 35 mm					šrouby a také použít

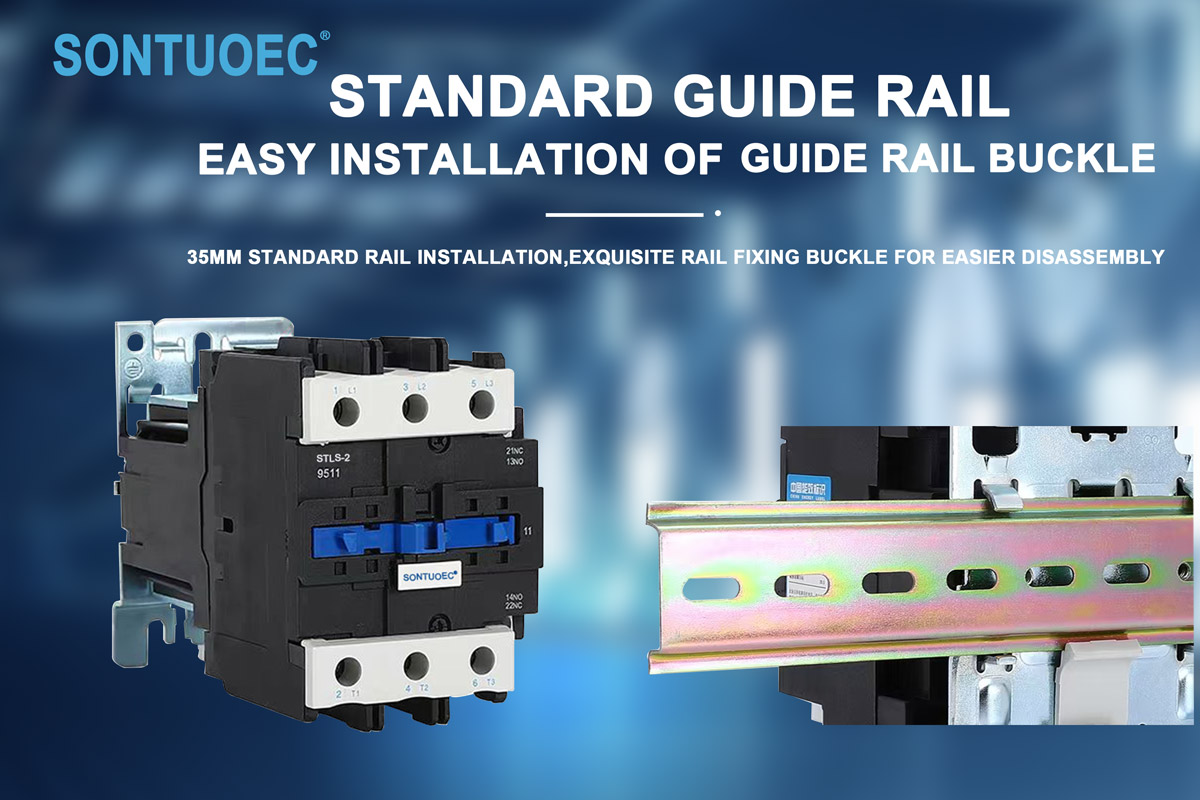

		instalační lišta					Instalace 75 mm nebo 35 mm
							železniční

Struktura a vlastnosti

Struktura:

Stykač 3P AC se obvykle skládá z elektromagnetického systému (včetně cívky, jádra atd.), kontaktního systému (včetně hlavního kontaktu a pomocného kontaktu), zařízení pro zhášení oblouku a pláště a dalších částí. Mezi nimi se hlavní kontakt používá k přenosu vysokého proudu a pomocný kontakt se používá k realizaci přenosu a zpětné vazby řídicích signálů.

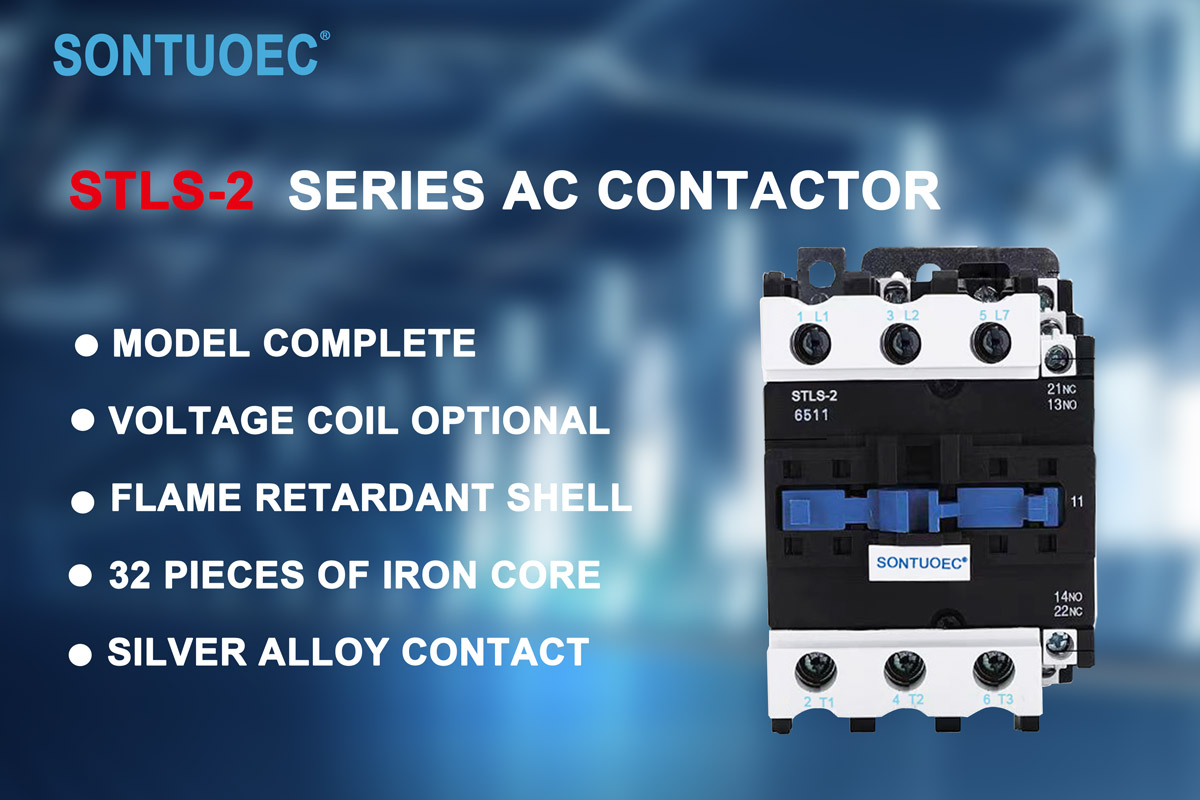

Vlastnosti:

Se třemi nezávislými kontakty může ovládat třífázové napájení a jednu nulovou linku současně.

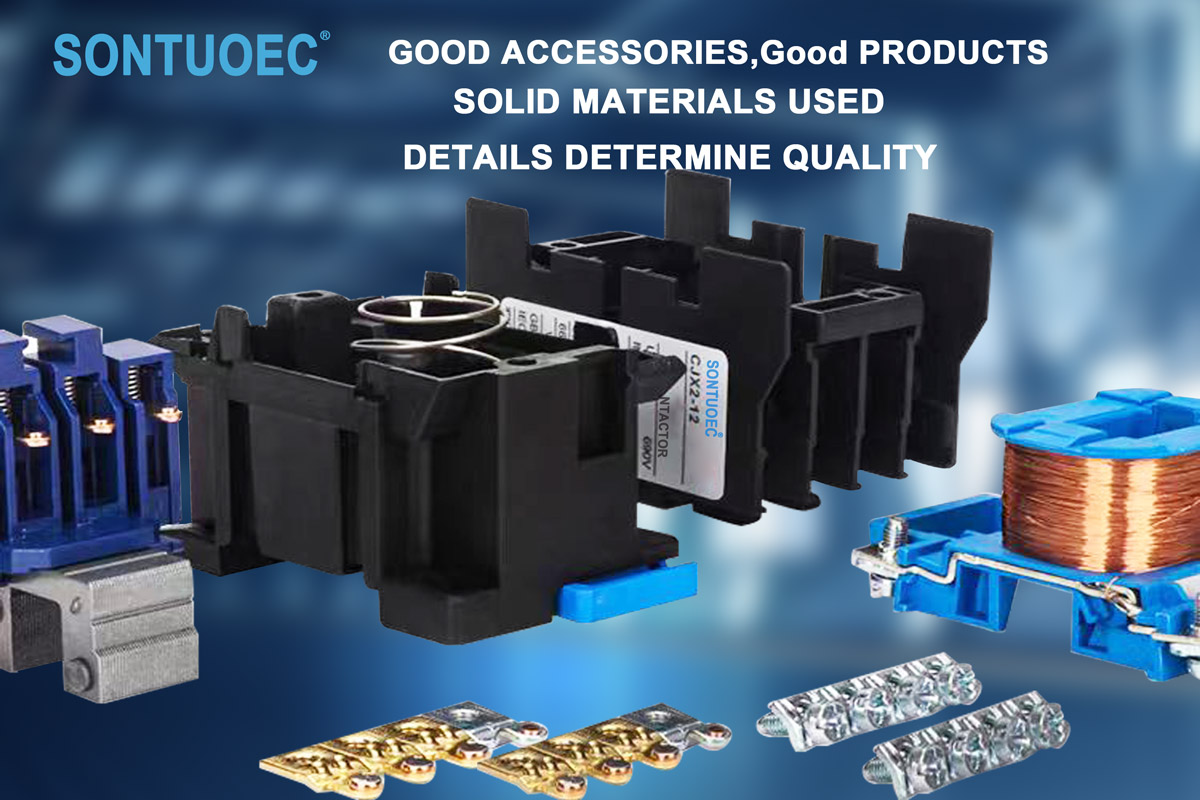

Kontaktní systém je vyroben z vysoce kvalitních materiálů s dobrou vodivostí a odolností proti opotřebení.

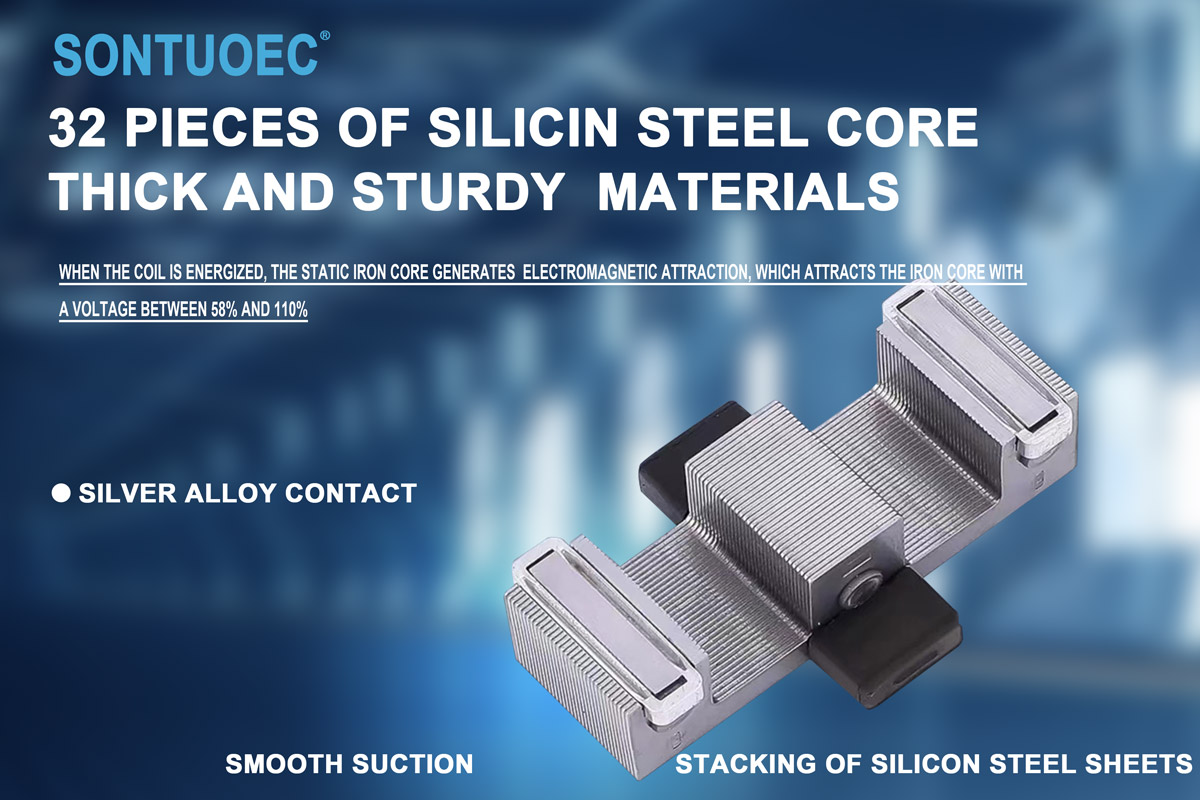

Elektromagnetický systém má dostatečnou sací sílu pro spolehlivé zapojení a uvolnění kontaktů.

Zařízení pro zhášení oblouku může účinně uhasit oblouk vytvořený při rozpojení kontaktů a chránit kontakty před poškozením.

Stls-2(Cjx2) Series Mechanický blokovací stykač je vhodný pro použití v obvodech se jmenovitým napětím do 660V AC 50Hz nebo 60Hz, jmenovitým proudem do 95A, pro zapínání a vypínání, časté spouštění a ovládání AC motoru. V kombinaci s pomocným kontaktním blokem, časovým zpožděním a blokovacím zařízením stroje atd. se z něj stává zpožďovací stykač, mechanický blokovací stykač, spouštěč hvězda-trojúhelník. S tepelným relé je spojeno do elektromagnetického spouštěče. Stykač je vyroben v souladu s IEC 60947-1.

Princip fungování

Když je cívka 3P AC stykače pod napětím, železné jádro generuje magnetismus a přitahuje kontaktní systém, aby se sepnul, čímž se propojí třífázové napájení a nulový vodič. Když je cívka bez napětí, jádro ztratí svůj magnetismus a kontaktní systém se působením pružiny oddělí, čímž se odpojí třífázové napájení od nulového vedení. Tímto způsobem může 3P AC stykač realizovat dálkové ovládání elektrických spotřebičů.

Aplikační scénáře

Stykač 3P AC je široce používán v různých energetických systémech, které potřebují ovládat třífázové napájení a jednu nulovou linku současně, jako jsou:

Pole průmyslové automatizace: používá se k ovládání spouštění, zastavení a zpětného chodu motoru.

Napájecí systém: používá se k realizaci dálkového ovládání a ochrany energetického systému.

Automatizace budov: slouží k ovládání spouštění a vypínání osvětlení, klimatizace a dalších zařízení.
