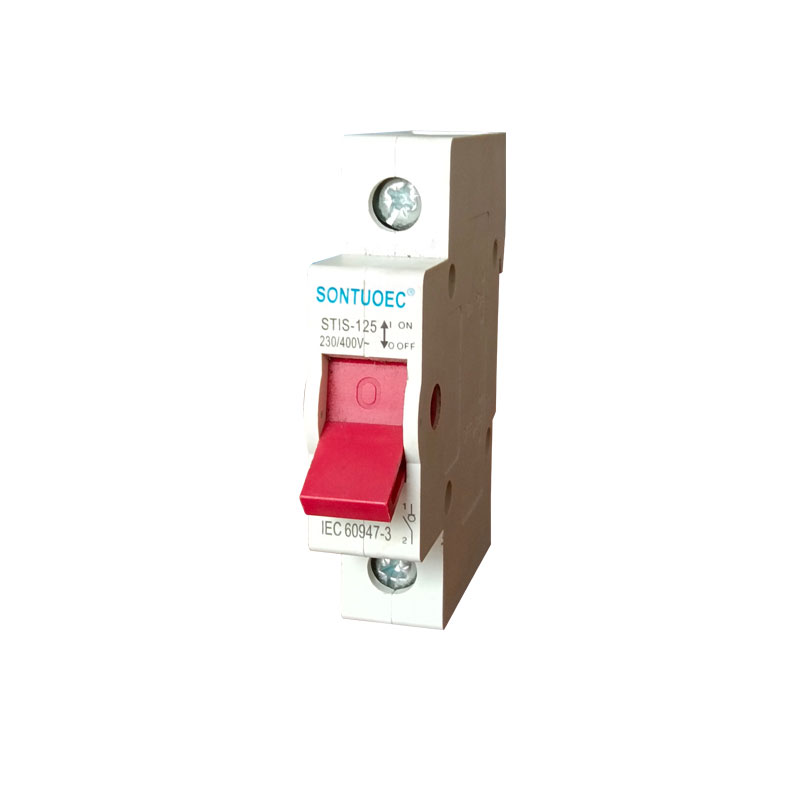

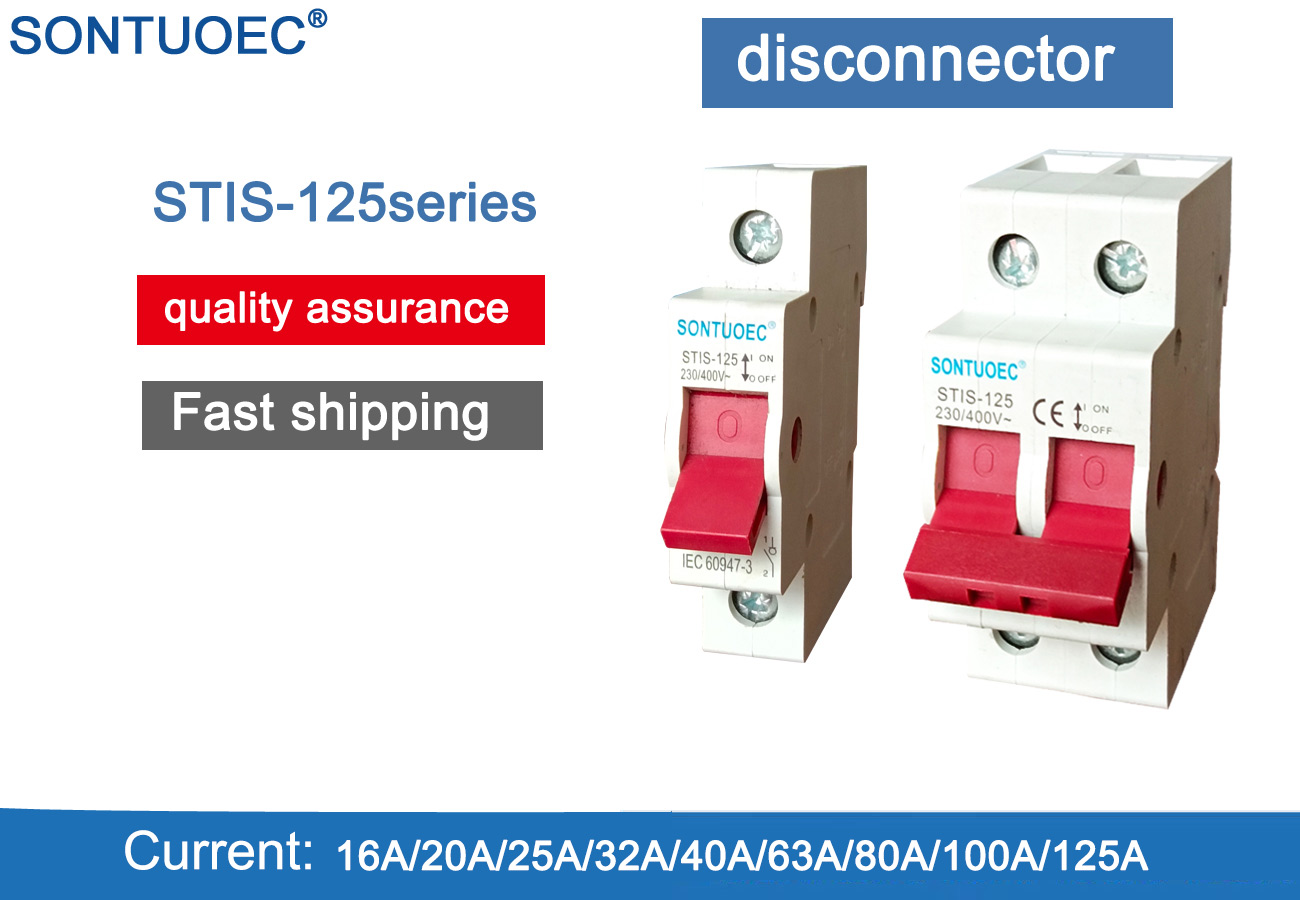

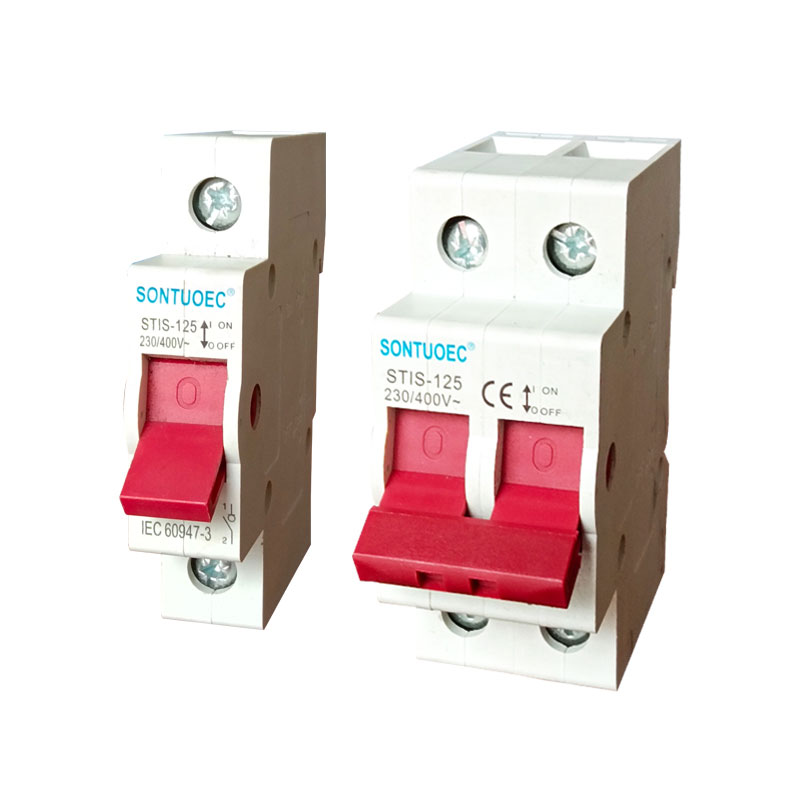

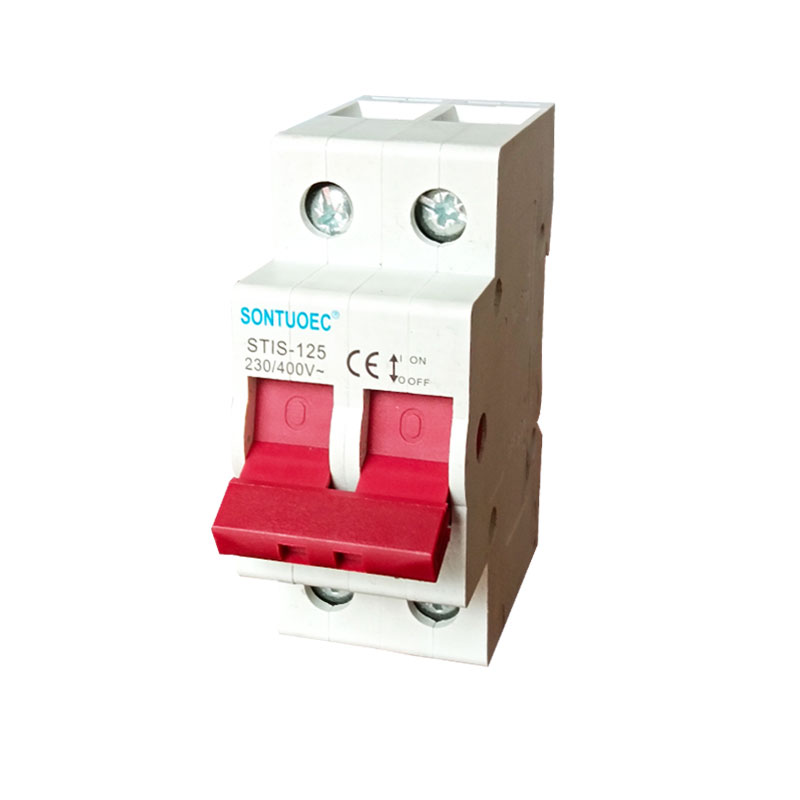

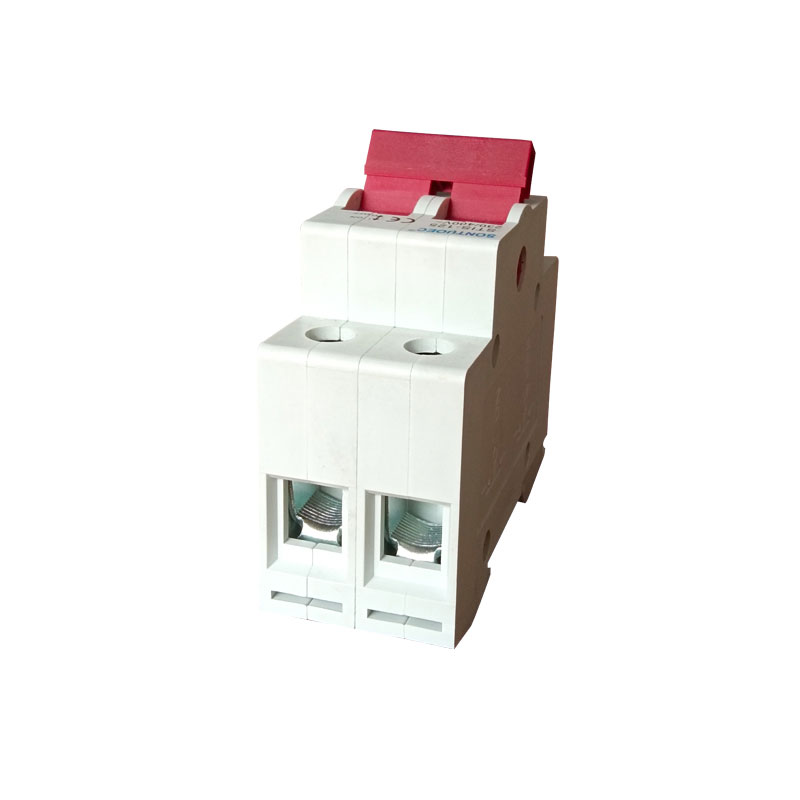

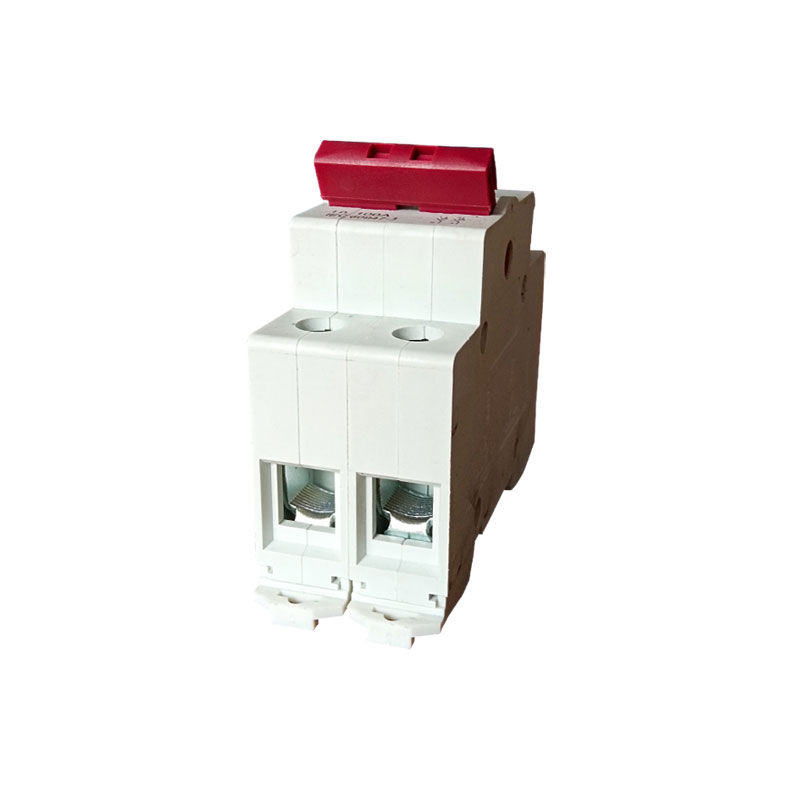

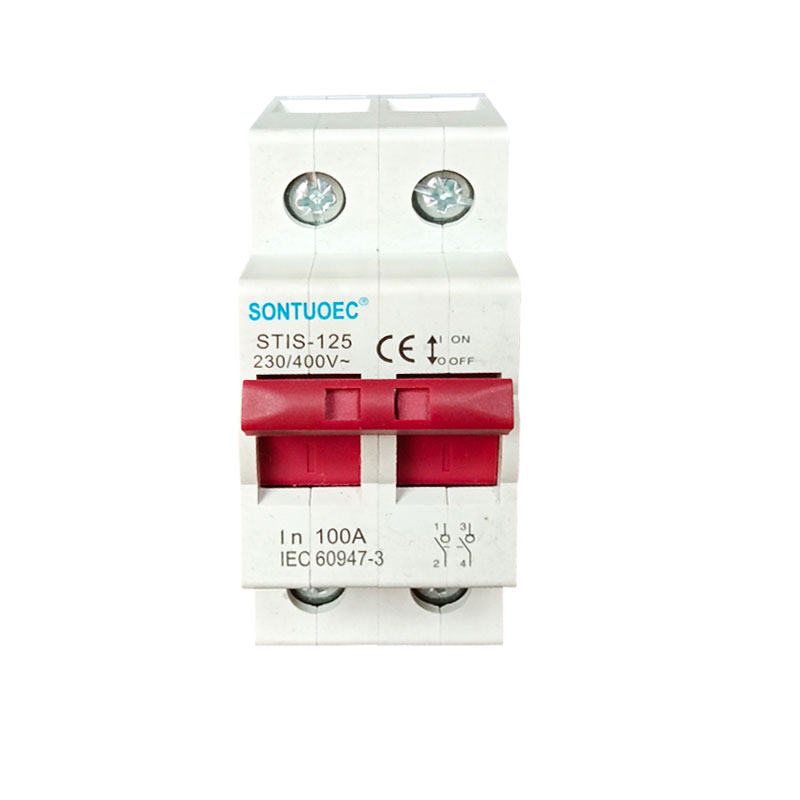

Přepínač izolátoru STIS-125

Přepínač izolátoru STIS-125 jsou speciálně navržené spínače používané k izolaci, rozdělení nebo připojení obvodů v elektrických systémech. Normálně nemá schopnost zlomit zatížení proudů, ale může bezpečně rozdělit a uzavřít obvody, kde není zatížení nebo velmi malý proud. Primární funkcí spínače odpojení je poskytnout viditelný bod odpojení, aby bylo zajištěno, že personál může být bezpečně přístupný elektrickým zařízením při jeho servisu nebo kontrole.

Modelka:STIS-125

Odeslat dotaz

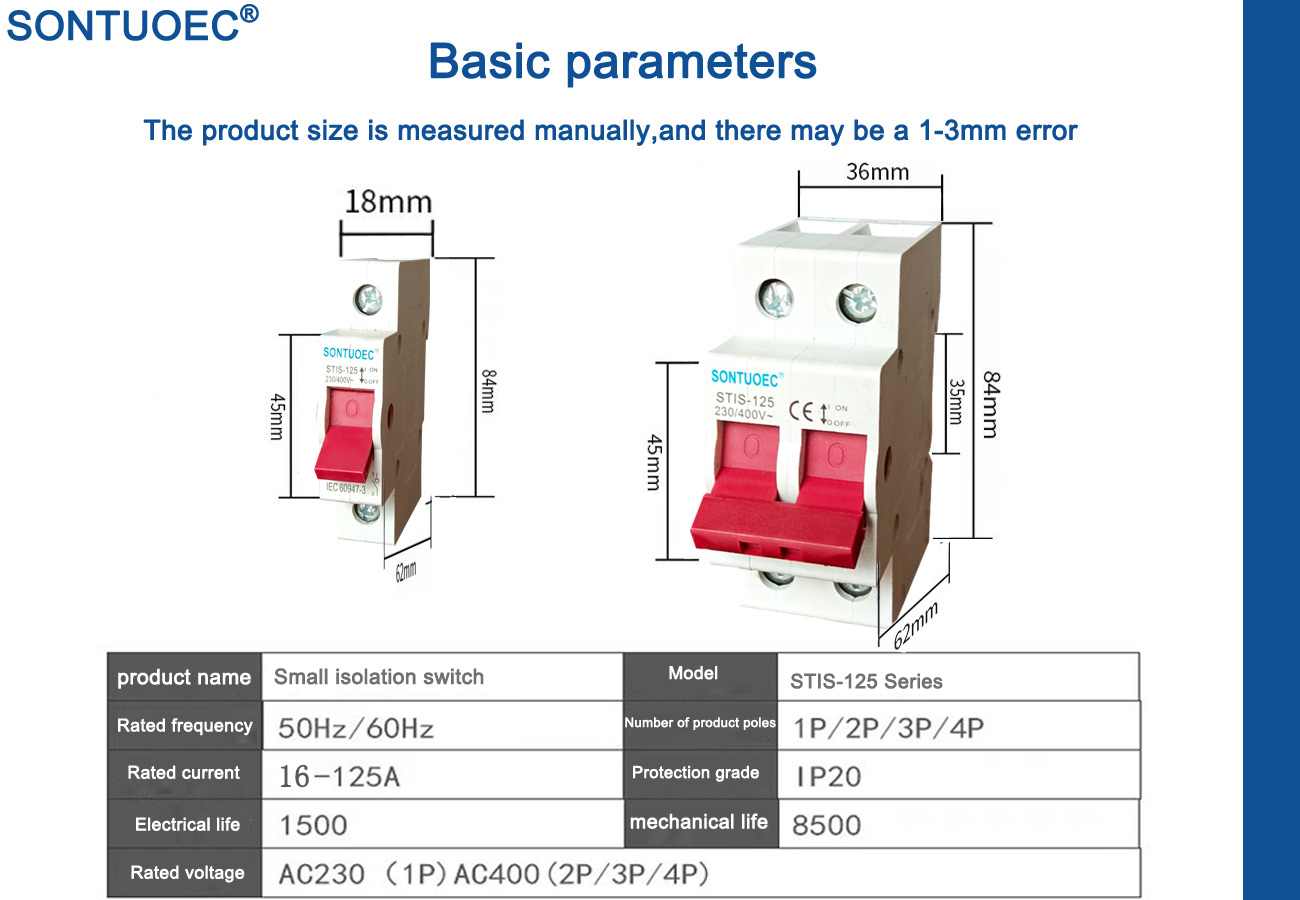

Popis výrobku

Název produktu	Přepínač izolátoru STIS-125
Pól	1p 2p 3p 4p
Hodnoceno Proud	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Hodnoceno Napětí	1P: AC230V 2p, 3p.4p: AC400V
Izolační napětí Ui	690V
Hodnoceno Impulse odolávat napětí (1.2/50) UIMP	6KV
Hodnoceno krátké Obvod vydrží aktuální ICW	12le/1s
Hodnoceno krátké Kapacita výroby obvodu ICM	20le/0,1 s
Jmenovitá výroba a rozbitá kapacita	3ie, 1,05ue, cosφ = 0,8
Použijte kategorii	AC-21B, AC-22A
Elektrický Život	1500
Mechanický Život	8500
Znečištění Stupeň	3
Skladování Teplota	-35 ° C ~ +70 ° C.
Instalace nadmořská výška	<2000m
Maximum Kapacita zapojení (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximum Omezit točivý moment	2,0 (20a ~ 63a) 3,5 (80a ~ 125a)

Struktura a rysy

1. Struktura:

Přepínač izolátoru STIS-125 je k dispozici v různých konfiguracích, ale obvykle zahrnuje pevný kontakt a pohyblivý kontakt. Provozním mechanismem (např. Rukojeť, motor atd.) Může být kontakt přesunut, aby otevřel nebo zavřel obvod.

2.Features:

Vysoké izolační vlastnosti: Komponenty, jako jsou kontakty, izolátory a pouzdra přepínačů odpojení, jsou obvykle vyrobeny z vysoce izolačních materiálů, aby se zajistilo, že izolační odolnost mezi obvodem a zemí je dostatečně vysoká v odpojeném stavu.

Zjevný bod odpojení: Když je spínač izolátoru řady STIS-125 v odpojeném stavu, mezera mezi jeho kontakty je dostatečně velká, aby poskytla zjevný bod odpojení, což zaměstnancům usnadňuje rozpoznávání stavu obvodu.

Snadnoho provozu: Disnektory řady jsou obvykle navrženy s snadno provozovatelným mechanismem, který umožňuje personálu snadno otevírat nebo zavřít obvod.

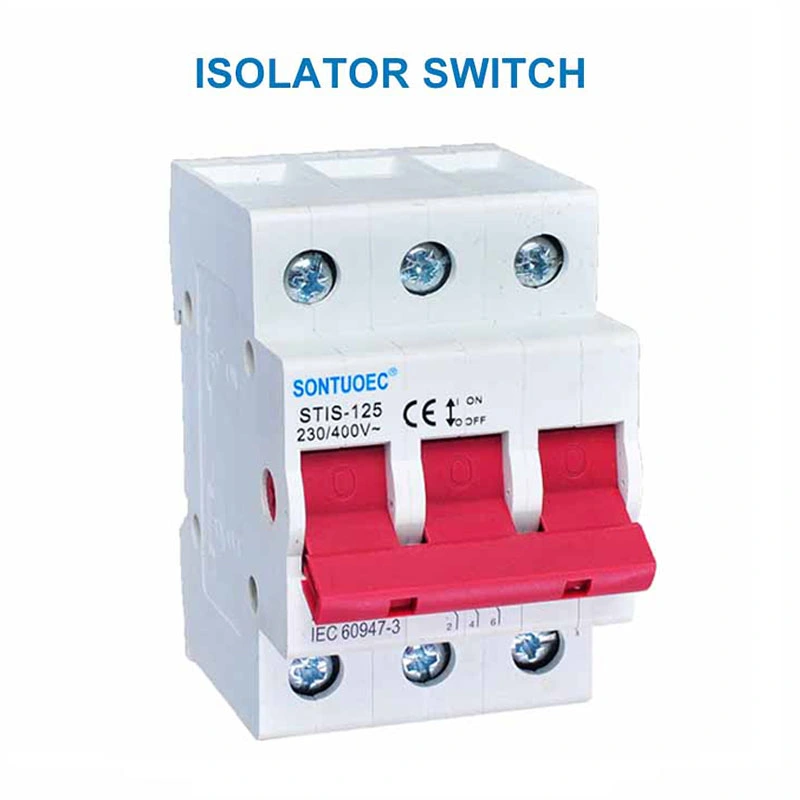

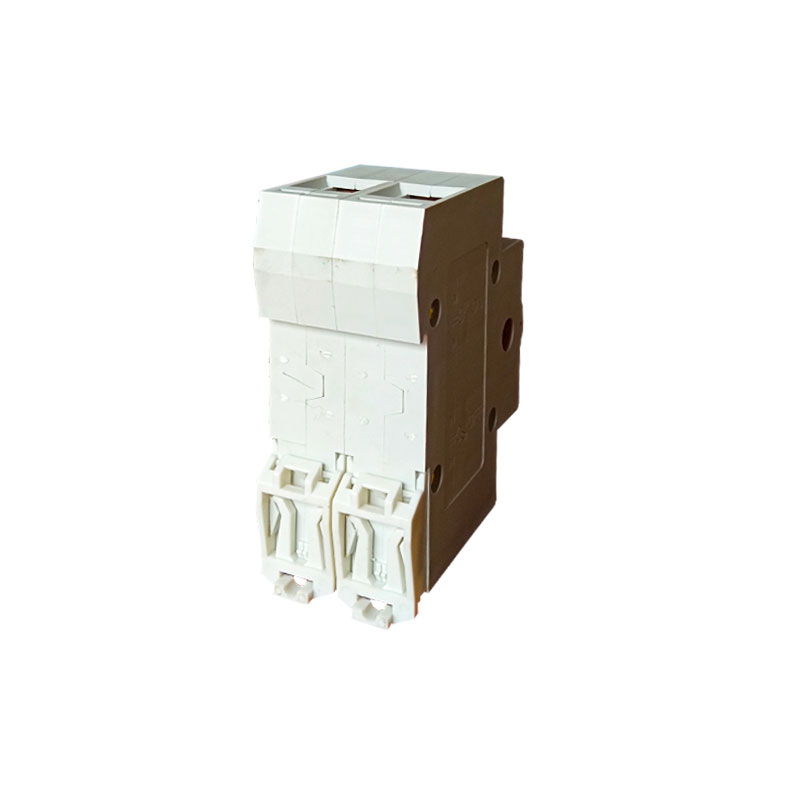

STIS-125 Isolator Switch

Scénáře aplikací

Series disconnectors are widely used in various electrical systems, including but not limited to:Power system: In power plants, substations and other power systems, the series disconnectors are used to isolate, segment or connect high-voltage circuits.Industrial systems: In factories, mines and other industrial systems, the STIS-125 Series Isolator Switch are used to control and protect various electrical equipment.Building system: In residential, commercial buildings and other building systems, the series Přepínače odpojení jsou obvykle instalovány v distribučním boxu, které se používá k ovládání on-off obvodu.

Opatření pro výběr a použití

1. Selekce:

Při výběru izolátorového spínače řady STIS-125 musíte zvážit jmenovité napětí a jmenovitý proud obvodu, prostředí použití (např. Vnitřní, venkovní, odolnost proti výbuchu atd.), Jakož i režim provozu (např. Manuální, motorizovaný atd.) A další faktory.

2.Procece pro použití:

Před ovládáním spínače odpojení se ujistěte, že obvod je odpojen nebo v podmínkách bez zatížení.

Během provozu sledujte příslušné předpisy pro elektrickou bezpečnost a provozní postupy.

Pravidelně kontrolujte a udržujte odpojovací spínač, aby byl zajištěn jeho normální provoz a bezpečnost.
