Relé série STH-40 Série

Pro obvod AC 50/60 Hz, jmenovité provozní napětí až 660V. A může si uvědomit funkci ochrany přetížení a fázového stavu pro střídavý motor. Tento produkt odpovídá standardu GB14048.4, IEC60947-4-1.

Modelka:STH-40

Odeslat dotaz

Popis výrobku

Hlavní technický parametr:

Model	Proud	Vhodné pro stykače
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

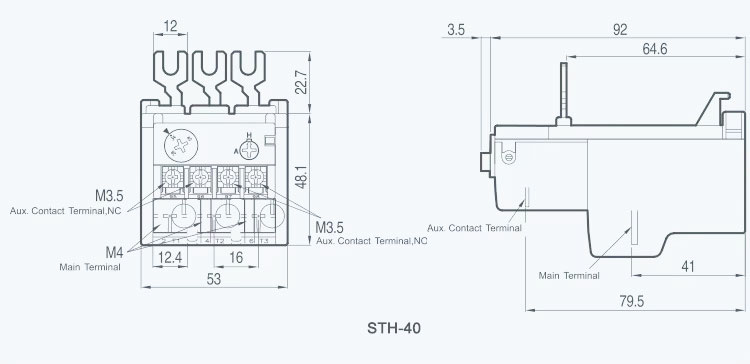

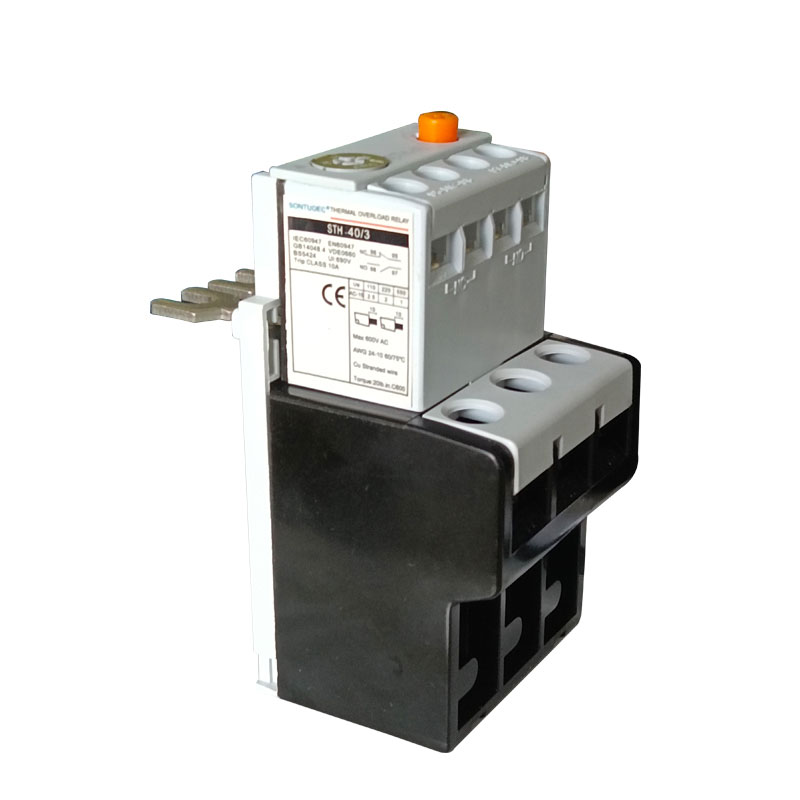

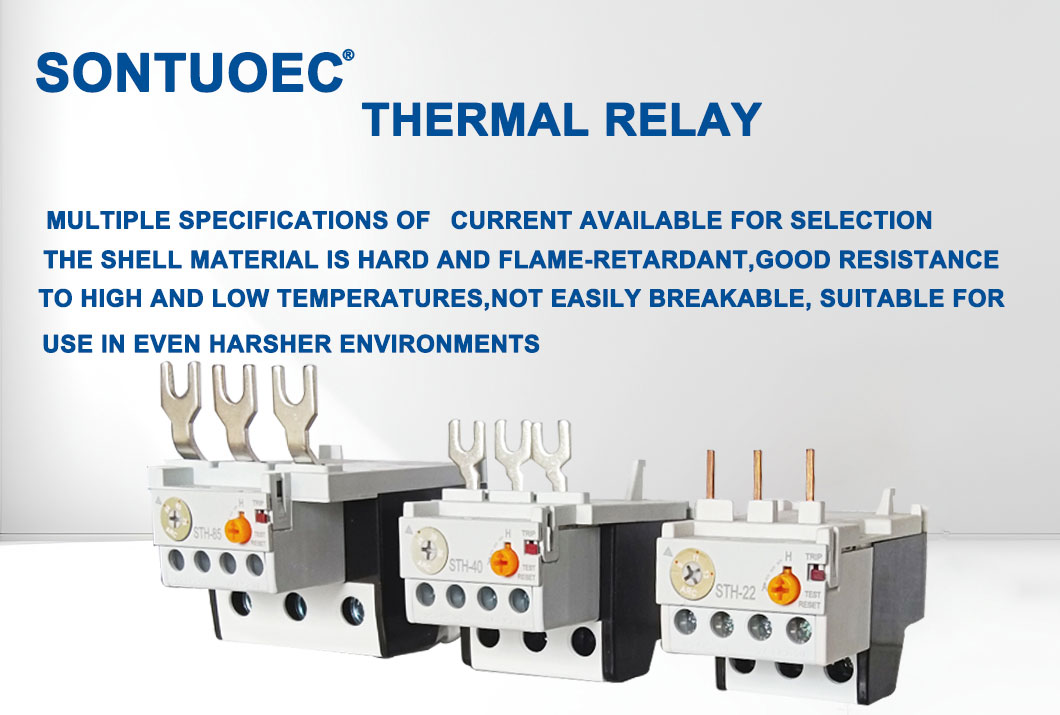

STH-40 Series Thermal Overload Relay

Hlavní funkce

Ochrana motoru: Hlavní funkcí relé s tepelným přetížením je zabránit poškození motoru kvůli přetížení. Když je motor přetížen, relé s tepelným přetížením odřízne napájení včas, aby se zabránilo spálení motoru v důsledku přehřátí.

Ochrana elektrického vedení: Kromě ochrany motoru může relé tepelné přetížení chránit také elektrické vedení. Když je motor přetížen, zvýší se jeho proud, což může vést k přehřátí a tání elektrického vedení. Detekcí změny proudu relé s tepelným přetížením určuje, zda je elektrická linka přetížena a v případě potřeby odřízne napájení.

Zlepšit bezpečnost energetického systému: Relé s tepelným přetížením může účinně zabránit poškození motoru a elektrického vedení, čímž se sníží míra selhání energetického systému a zlepšení bezpečnosti energetického systému.

Princip provozu

Provozní princip relé tepelného přetížení je založen hlavně na současném tepelném efektu a vlastnostech snímání teploty bimetalu. Když dojde k přetížení v motoru, zvyšuje se proud, což způsobí generování více tepla v topném prvku relé tepelného přetížení. Toto teplo se přenáší na bimetal, který se při zahřívání ohýbá, protože je vyroben ze dvou slitin s velkými rozdíly v koeficienty lineární expanze. Když se bimetal do jisté míry ohýbá, spustí elektromagnetickou cívku, která bude pod napětím, což zase povede kontakty, aby působily a odřízly napájení motoru.

Rozsah aplikace

Relé přetížení tepelného přetížení se obvykle používá v obvodech s AC 50Hz, jmenovité izolační napětí 660 V a proud 0,1 ~ 630a a používá se hlavně pro ochranu přetížení a fázové zlomení třífázových střídavých motorů. Může být také použit k vytvoření startéru s přizpůsobeným stykačem střídavého proudu, aby poskytoval komplexní ochranu motoru.

Funkce produktu

Jednoduchá struktura: Toto relé s tepelným přetížením obvykle přijímá relativně jednoduchý strukturální design, což usnadňuje instalaci a používání.

Full-Feated: Kromě základní funkce ochrany přetížení má také funkce ochrany fázového zlomu a kompenzace teploty.

Nízké náklady: Ve srovnání s jinými zařízeními pro ochranu motoru je cena relé přetížení tepelného přetížení relativně nízká, což snižuje nákupní náklady uživatelů.

Stabilní provozní výkon: Protože přijímá bimetal jako citlivý prvek, je jeho provozní výkon stabilní a spolehlivý.

STH-40 Series Thermal Overload Relay
