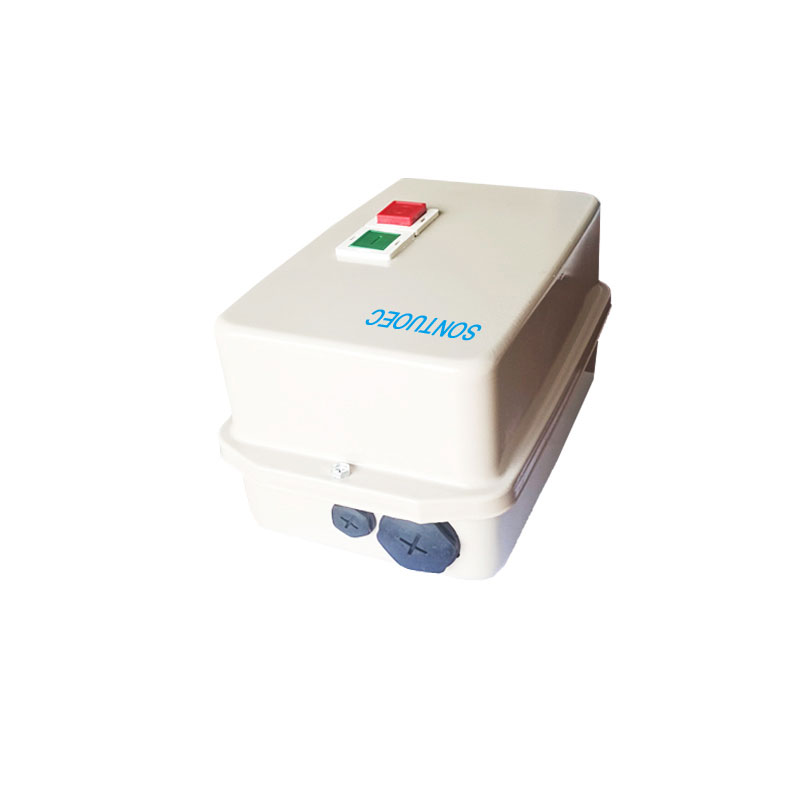

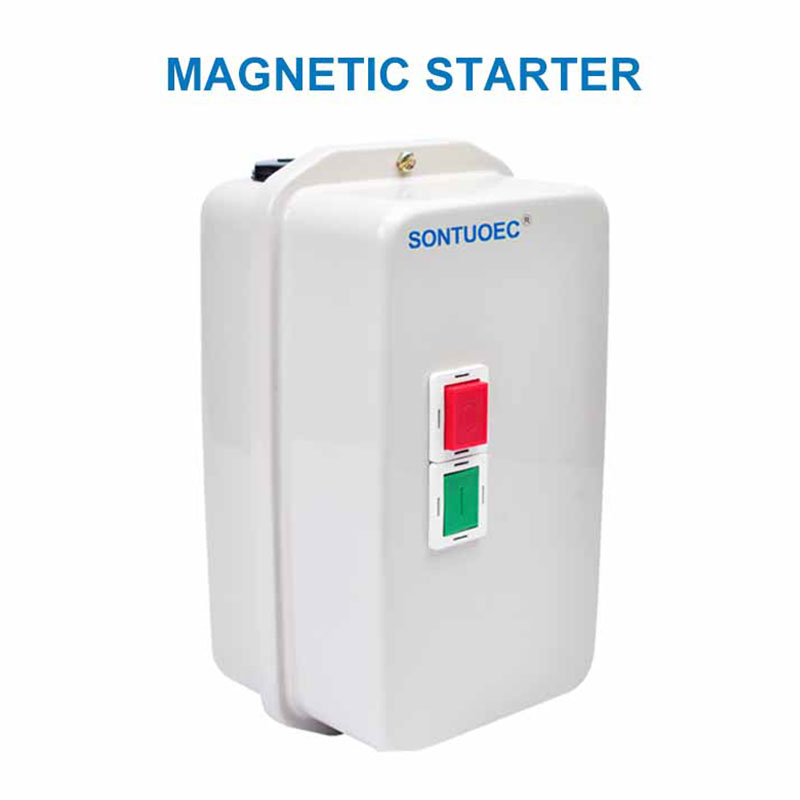

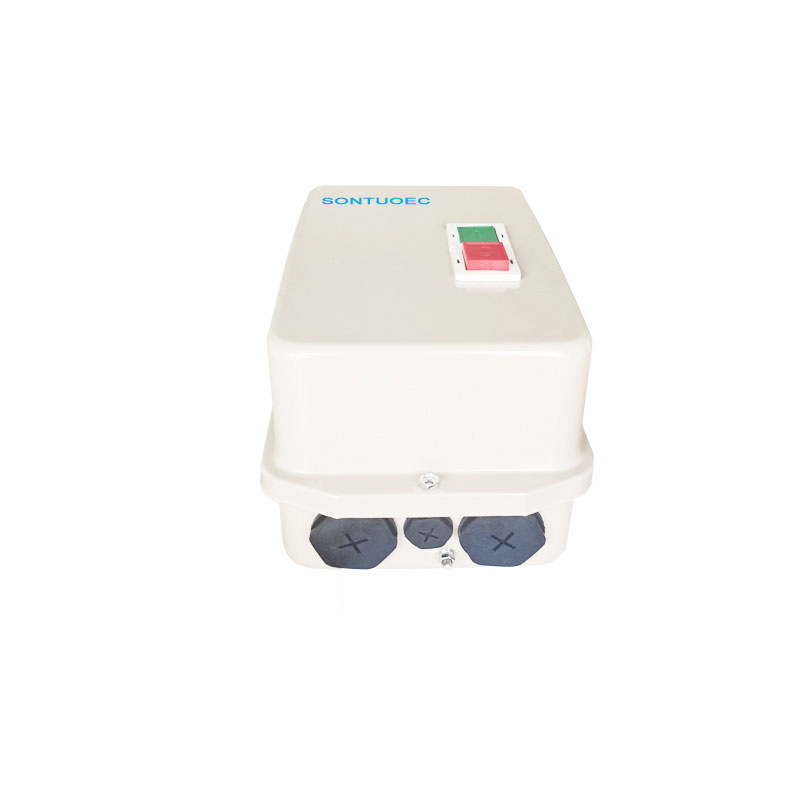

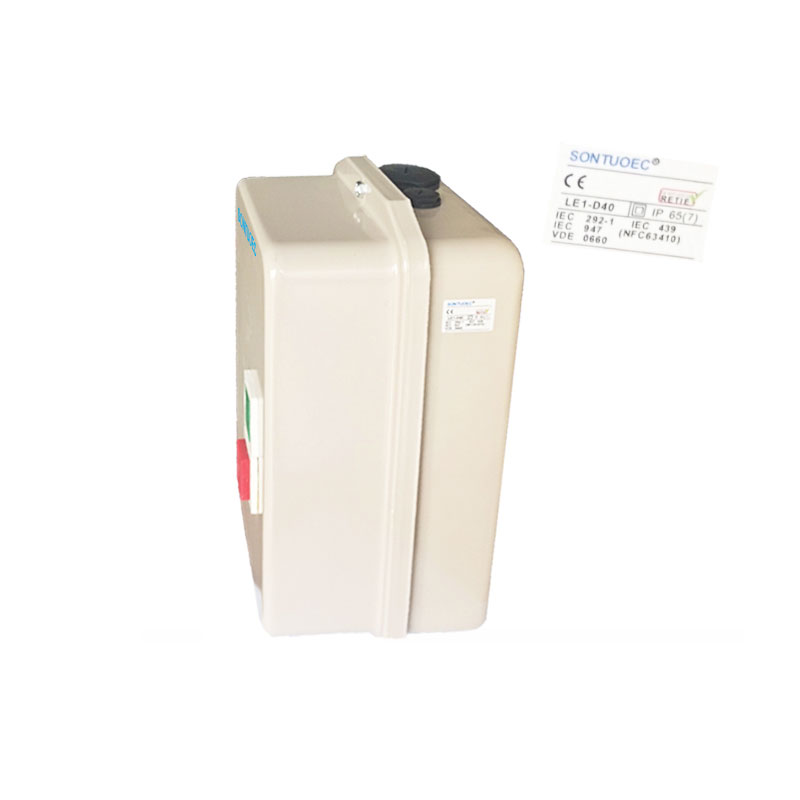

Magnetický startér řady SLE1-D

Magnetický startér řady SLE1-D je elektrické řídicí zařízení, které provozuje počáteční a zastavení elektrického motoru elektromagnetickou silou. Obvykle obsahuje elektromagnetickou cívku, která, když je pod napětím, produkuje magnetické pole, které přitahuje pohyb železného jádra, které řídí uzavření nebo lámání kontaktů k dosažení kontroly motoru.

Modelka:SLE1-D

Odeslat dotaz

Popis výrobku

Specifikace

Režim produktu č. A Specificaliol	SLE1-09 a 12	Dvojnásobné v Sulated, chráněné TOLP429 (3) nebo F659 (4)
Příloha	SLE1-18 a 25	Dvojnásobné v Sulated, chráněné TOLP427 (3) nebo F5577 (4)
	SLE1-32 a 95	Matal, LP65 až 559
Ovládání (2 tlačítka stisknutí kryt krytu)	SLE1-32 a 95	1 zelené tlačítko startu „1“, 1Red Stop/Teset Buttion „O“
Spojení	SLE1-32 a 95	Připojení elektrického výkonu a řízení recigace

Hlavní technické parametry:

Typ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5,5	5,5/7.5	7,5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5,5	5,5/7.5	7,5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reteed top -proud (A)			25	32	40	50	60	80		125
Reteted Insited Volage (V) 660
Pomocný kontakt AC-15	Kontakt	norma	1no				1no+1nc
	Retenovaný proud (A)	220V	1.6
	Retenovaný proud (A)	380V	0.95
Tepelná relé Suitabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Hodnocení krytu		LP65

Princip provozu

Pracovní princip magnetického startéru řady SLE1-D je založen na interakci elektromagnetické indukce a elektromagnetické síly. Když je ovládací zdroj napájení pod napětím, elektromagnetická cívka generuje magnetické pole, které přitahuje železné jádro k pohybu a uzavření kontaktů, a motor je dodáván s energií a začne běžet. Když je kontrolní napájecí zdroj de-onesení, magnetické pole zmizí, železná jádro se resetuje pod působením jara, kontakty jsou přerušeny a motor přestane běžet.

Typy a funkce

Existují různé typy magnetických předkrmů SLE1-D, jako jsou přímé on-line (DOL) magnetické předkrmy, starta-delta (Star-Delta) předkrmy, předkrmy s autotransformátory atd. Různé typy magnetických předkrmů SLE1-D mají různé vlastnosti a rozsah aplikace.

1. Direct On-Line (DOL) SLE1-D Magnetický startér:

Jednoduchá struktura, nízké náklady.

Vhodné pro zahájení a zastavení kontroly nad malými motory.

2.star-delta (Star-Delta) Starter:

Změnou zapojení motoru si uvědomí účel snížení napětí a proudu během spuštění.

Vhodné pro řízení výchozího motoru se středním výkonem.

3.Autotransformer Starter:

Při spuštění motoru využívá autotransformer ke snížení napětí a proudu.

Použitelné pro počáteční kontrolu vysoce výkonných motorů.

SLE1-D Series Magnetic Starter

Scénáře aplikací

Magnetické předkrmy SLE1-D se široce používají v různých průmyslových a komerčních aplikacích, jako je výroba, stavebnictví, zemědělství a přeprava. Používají se k řízení různých typů motorů, jako jsou třífázové asynchronní motory, DC motory atd. Pro automatizované výrobu a dálkové ovládání zařízení.
