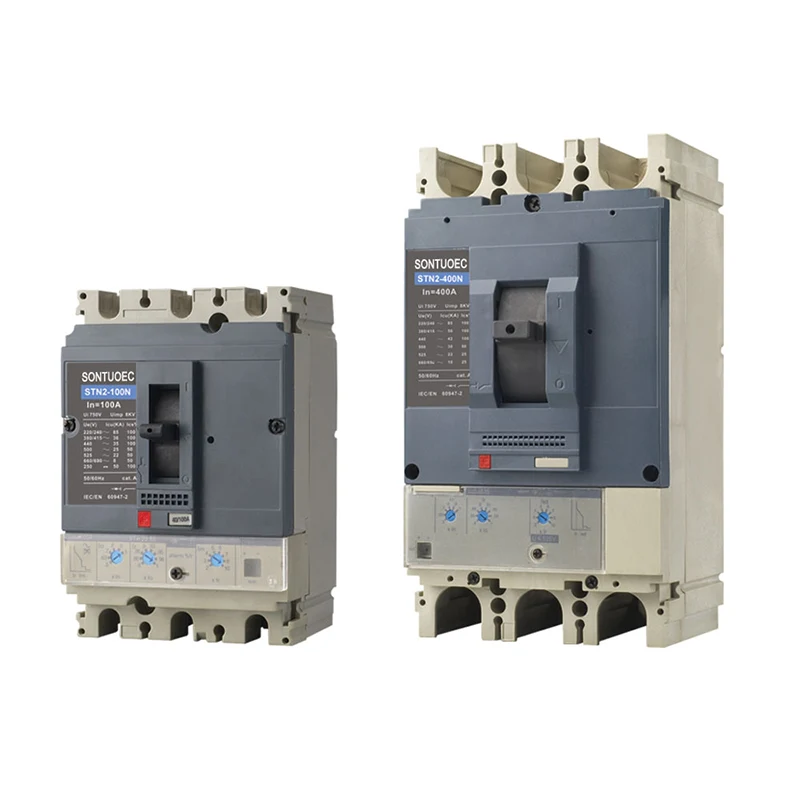

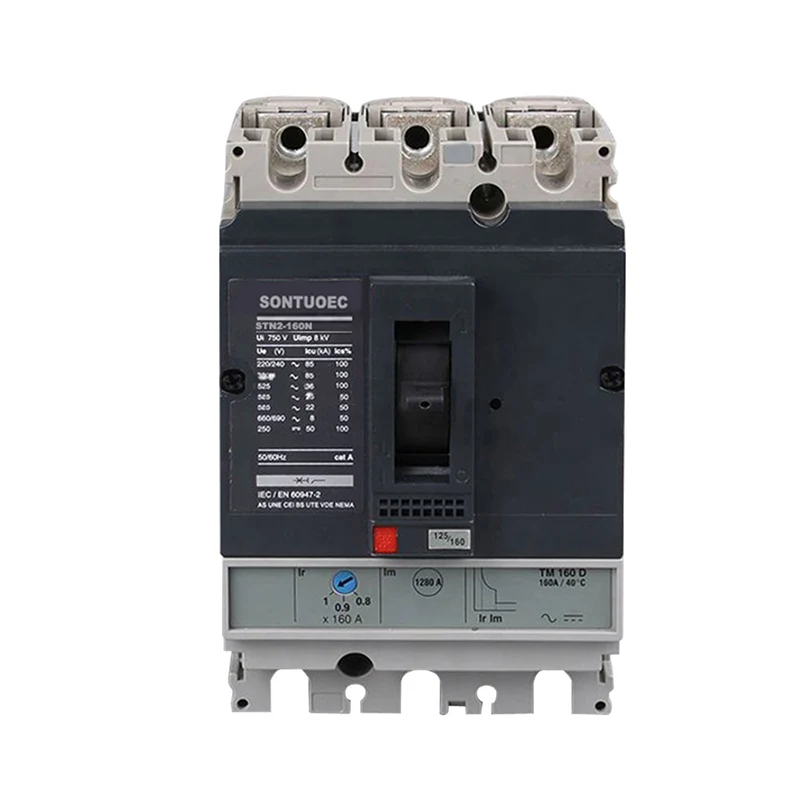

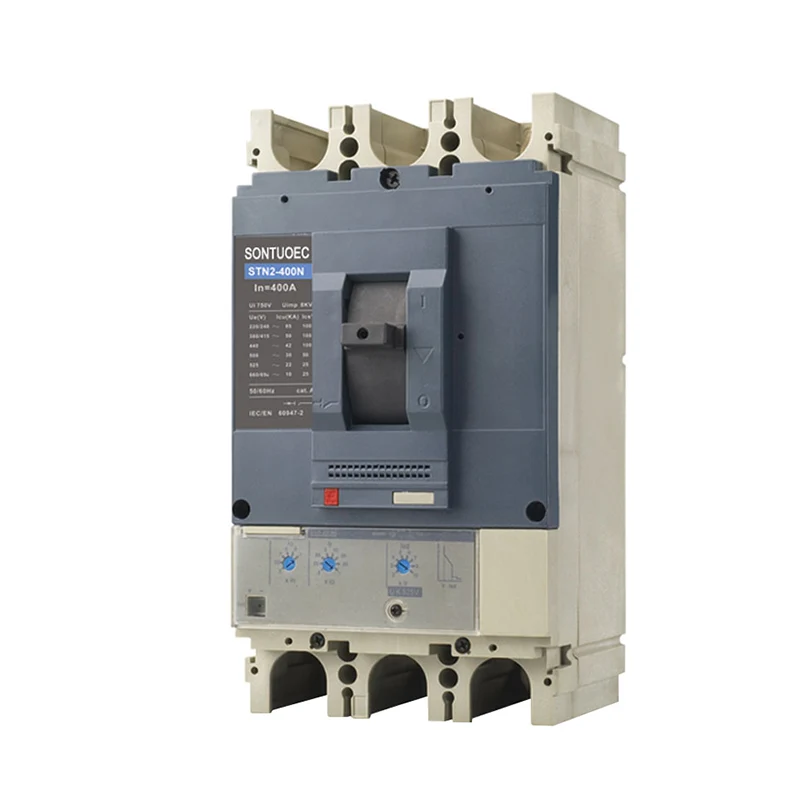

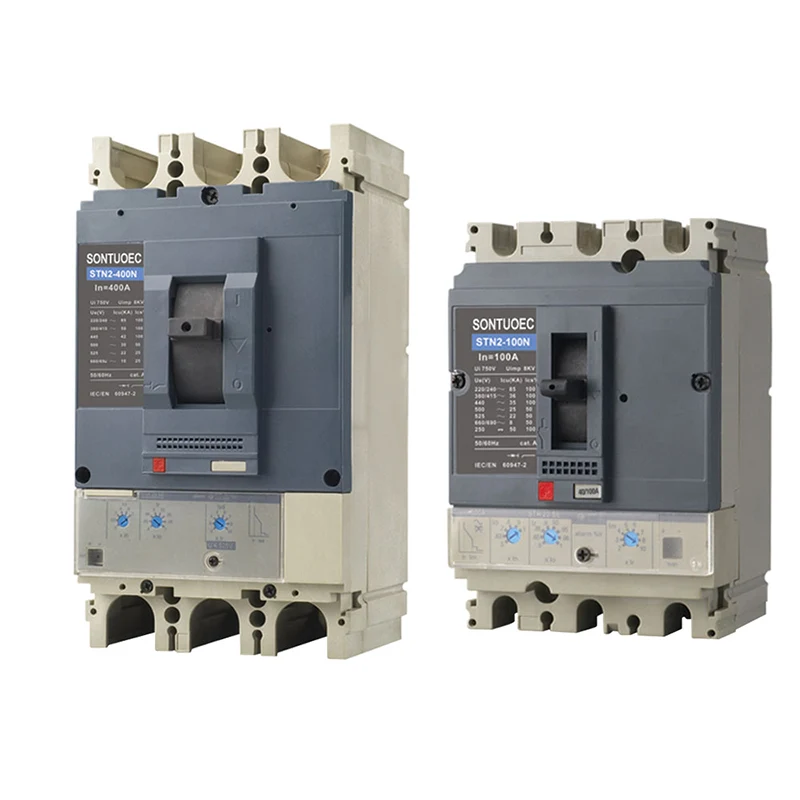

Bezpečnostní jistič MCCB 3P

Provozní princip bezpečnostního jističe MCCB 3P je založen na kombinaci magnetického spouště a tepelného respondenta. Když dojde k přetížení nebo zkratu v obvodu, proud se dramaticky zvýší a magnetický spoušť bude cítit tuto abnormalitu a rychle odřízne obvod. Mezitím tepelný respondent detekuje změny teploty v obvodu a také spustí MCCB, aby přerušil obvod, když teplota překročí nastavenou hodnotu, čímž účinně zabrání poškození zařízení a nehody požáru.

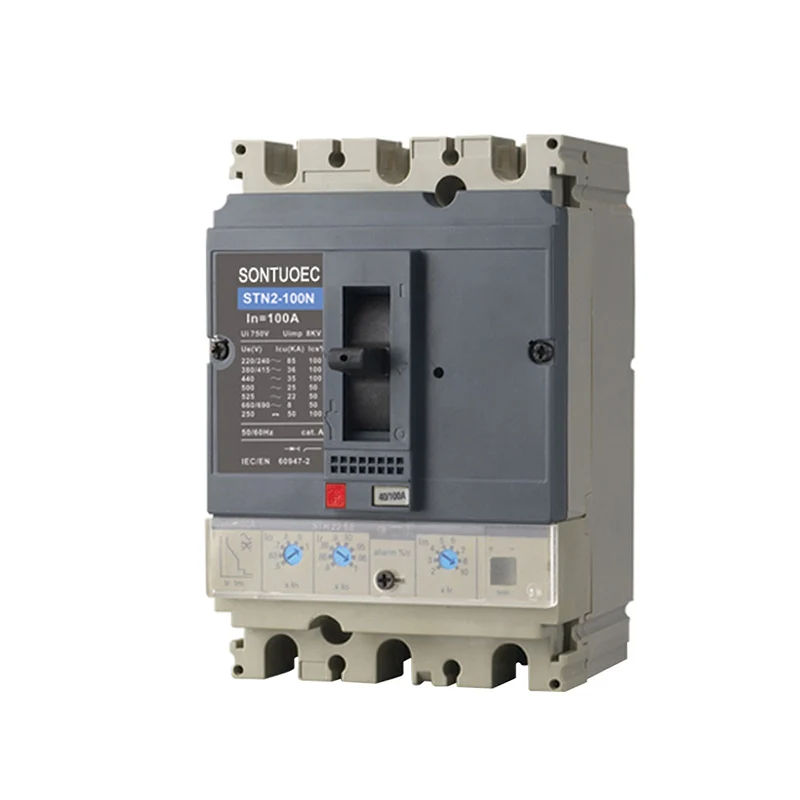

Modelka:STN2-100

Odeslat dotaz

Popis výrobku

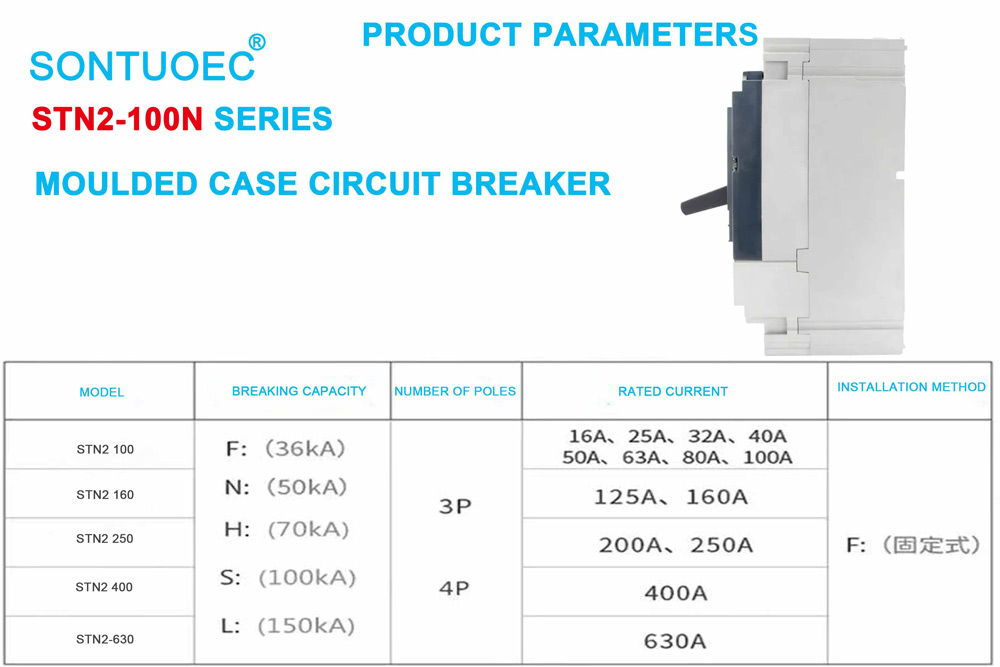

Specifikace	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Rámový proud (a)	100				160				250				400				630
Počet pólů	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, Ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (z)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Jmenovité izolační napětí	AC800V
Jmenovité pracovní napětí	AC690V
Jmenovitý proud, tepelné zakopnutí, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Hodnocený proud, elektronický Slačení, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Pomocná, výstraha, chyba Příslušenství	OR/SD/SDE/SDX
Shunt & Under napěťová cívka	MX/MN
Mechanický život	50000				40000				20000				15000				15000
Elektrický život	30000				20000				10000				6000				4000

Bezpečnostní vypínač MCCB 3P/4P odráží nejnovější princip a výrobní technologii, která se vyznačuje kompaktními strukturami, plnou modularizací, vysokým zlomem a nulovým flashoverem. Jistič obvodu je vybaven přetížením, zkratem a zařízením pro ochranu proti napětí, aby bylo možné chránit obvod a napájecí zařízení před poškozením.

Funkce produktu

Bipolární design: MCCB 3P/4P je bipolárního designu, což znamená, že může zároveň ovládat jak nulové, tak i požární dráty, což zajišťuje bezpečnost a stabilitu obvodu.

Vysoká přesnost: S funkcí detekce proudu s vysokou přesností může přesně stanovit poruchovou situaci v obvodu a v čase odříznout obvod.

Vysoká spolehlivost: Vyrobeno z pokročilé technologie a materiálů má vysokou spolehlivost a stabilitu a může normálně pracovat v různých drsných prostředích.

Snadné instalace a údržba: přiměřený design, snadno se instaluje a zároveň snadno udržuje a nahraditelná, snižuje provoz a náklady na údržbu uživatele.
