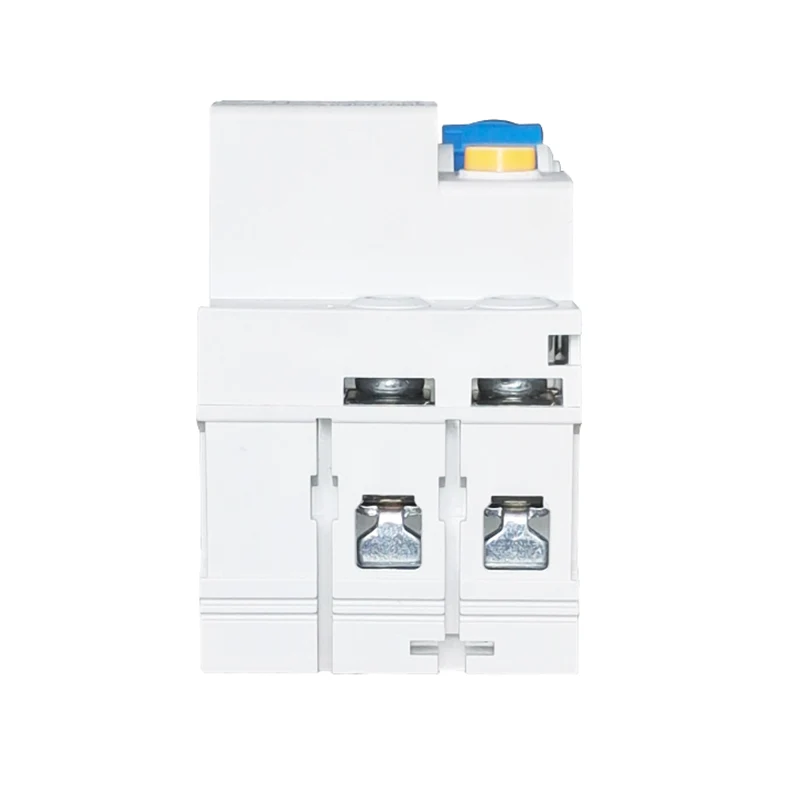

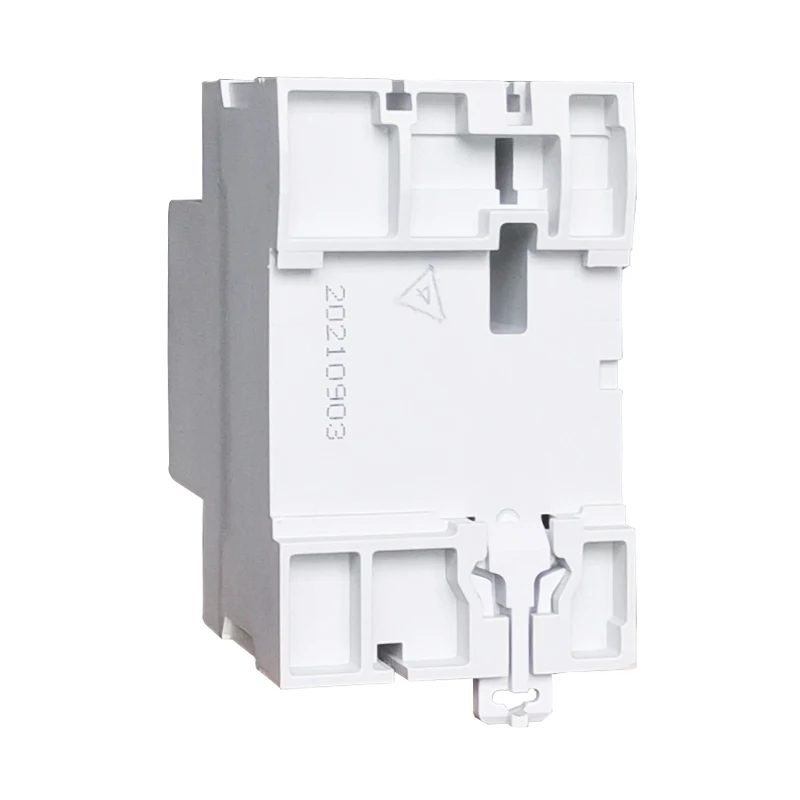

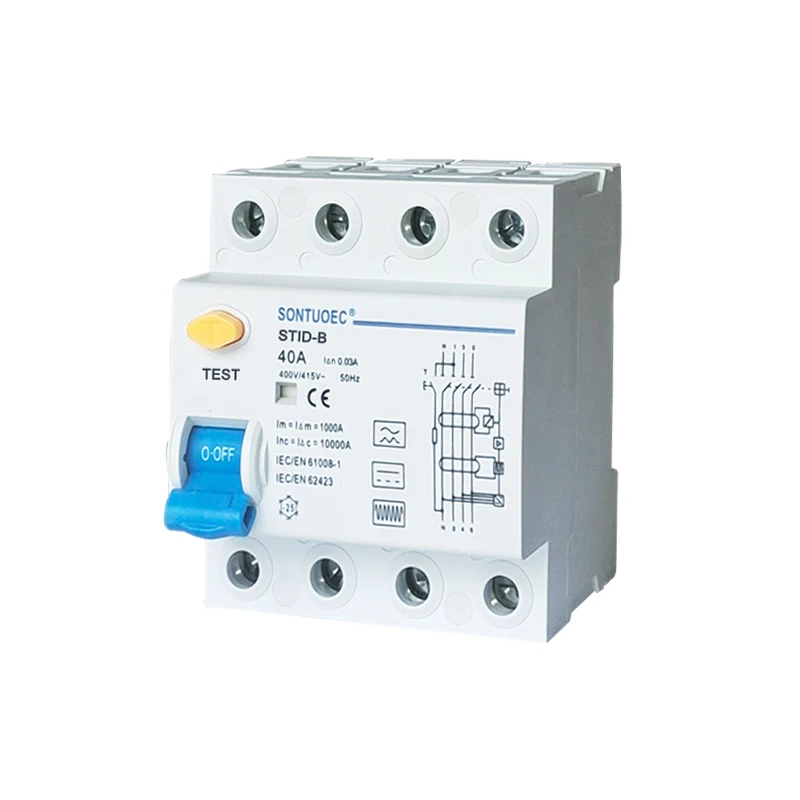

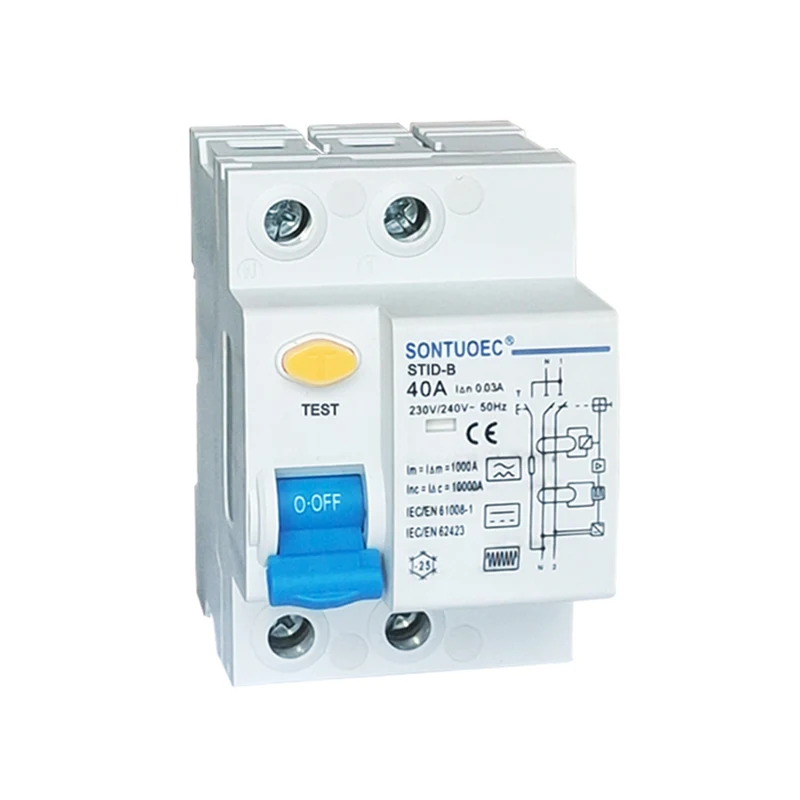

Zbytkový proudový jistič RCCB B

Zbytkový proudový jistič RCCB B chrání jistič v případě kontuktuálního poruchového proudu na třech fázových sítích. Obvykle se používá v oblasti dobívání stanice, lékařských přístrojů a nástrojů, řadičů a standardu s proměnlivou rychlostí (DC) ... STID-B v souladu s IEC/EN61008-1 a IEC/EN62423.

Modelka:STID-B

Odeslat dotaz

Popis výrobku

Elektrický Funkce	Norma		IEC/EN62423 & IEC/EN61008-1
	Typ (vlnová forma úniku Země Sensed)		B
	Hodnocený proud v	A	25,40,63
	Poláci	P	1p+n, 3p+n
	Jmenovité napětí ue	V	IP+N: 230/240V; 3p+N: 400/415V
	Hodnocená citlivost i n	A	0,03,0,1,0,3
	Izolační napětí UI	V	500
	Hodnocené zbytkové výroby a	A	500 (in = 25a/40a)
	Rozbila kapacita i m	A	630 (in = 63a)
	Krátký proud i c	A	10000
	Pojistka SCPD	A	10000
	Doba přerušení pod I n	s	≤0,1
	Hodnocená frekvence	Hz	50
	Hodnocené impuls odolané napětí (1,2/5.0) UIMP	V	4000
Mechanicai funkce	Dielektrické testovací napětí v IND. Fred. pro 1 minuty	KV	2.5
	Stupeň znečištění		2
	Elektrický život		2000
	Mechanicai iife		10000
	Indikátor poruchového proudu		Ano
	Titul ochrany		IP20
	Okolní teplota (s denním průměrem 35)	° C.	-40 ~+55 ° C.
	Teplota skladování	° C.	-40 ~+70 ° C.

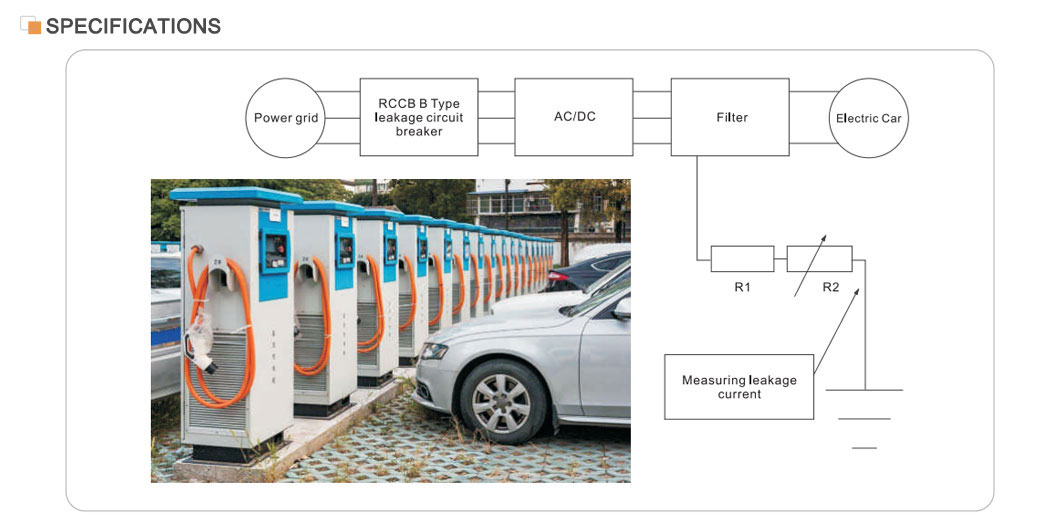

Zbytkový proudový jistič STID-B RCCB B je vhodný pro typ A a je také vhodný pro vyhlazení zbytkových proudů DC, zbytkové proudy DC, které mohou vzniknout z obvodů usměrňovače a zbytkové proudy vysokofrekvenčních střídavých proudů. Poskytuje ochranu v případě kontinuálních poruchových proudů ve třífázových sítích. STID-B se běžně používá v polích nabíjecích stanic, lékařského vybavení a nástrojů, ovladačů a variabilních rychlostních jednotek, nabíječek baterií a střídačů (DC). STID-B vyhovuje standardům IEC/EN61008 a IEC/EN62423.

Hlavní rysy

Hodnocený proud: 40a, vhodný pro větší elektrické systémy.

Ochrana proti úniku: S vysokou citlivostí a přesností může detekovat proud úniku a odříznout napájení ve velmi krátké době.

Bezpečnostní výkon: odpovídá mezinárodním standardům, jako jsou IEC/EN61008.1 a GB16916.1, což zajišťuje bezpečnost a spolehlivost produktu.

Rozsah aplikace: Obecně se používá v průmyslových, komerčních, výškových a občanských budovách k zajištění komplexní ochrany elektrického systému.

Princip provozu

Zbytkový proudový jistič modelu RCCB B je založen na transformátoru nulového sekvenčního proudu. Každá vodivá fáze prochází transformátorem nulového sekvenčního proudu, jehož sekundární strana je spojena s elektromagnetickým zadržením. Za normálních podmínek je vektorový součet fázových proudů přes transformátor nulového sekvenčního proudu nulový, takže tok transformátorem je nulový, sekundární výstupní napětí je také nulové a jistič nebude fungovat. Jakmile se však únikový proud zvýší a pohání sekundární boční výstupní napětí tak, aby se zvýšilo na určitou úroveň, aktivuje se elektromagnetické uvolňování, což vede operační mechanismus tak, aby působil a odpojil kontakty spojené s napájecím zdrojem, čímž si uvědomila ochranu úniku.

Výběr a instalace

Výběr: Při výběru RCCB by měly být zváženy parametry, jako je jmenovité napětí, jmenovitý proud, proud úniku a doba akce elektrického systému. Je také nutné vybrat vhodný RCCB podle požadovaného typu ochrany (např. Ochrana přímého kontaktu nebo nepřímou ochranu kontaktu).

Instalace: RCCB by měla být nainstalována na příchozím konci elektrického systému nebo na větvi, aby se zajistila plná ochrana celého elektrického systému nebo konkrétní větev. Během instalace by měly být přísně pozorovány příslušné normy a kódy, aby bylo zajištěno správné připojení a spolehlivé provoz RCCB.
