RCBO B Model 2P 4P Zbytkový proudový jistič

Sontuoec jsou jedním z čínských dodavatelů/ výrobců RCBO B Model 2P 4P Zbytkový proudový model jističe Circuit se pracuje na typu A a navíc pro hladké zbytkové proudy DC, zbytkové DC proudy, které mohou výsledkem rektifikačních obvodů a vysokofrekvenčního střídavého zbytku. Obvykle se používá v oblasti nabíjecí stanice, lékařských přístrojů a nástrojů, ovladačů a variabilních rychlostních jednotek, poplatků za těsto a střídače (DC) ... Stro6-80B odpovídá standardu IEC/EN61009-1 a IEC/EN62423.

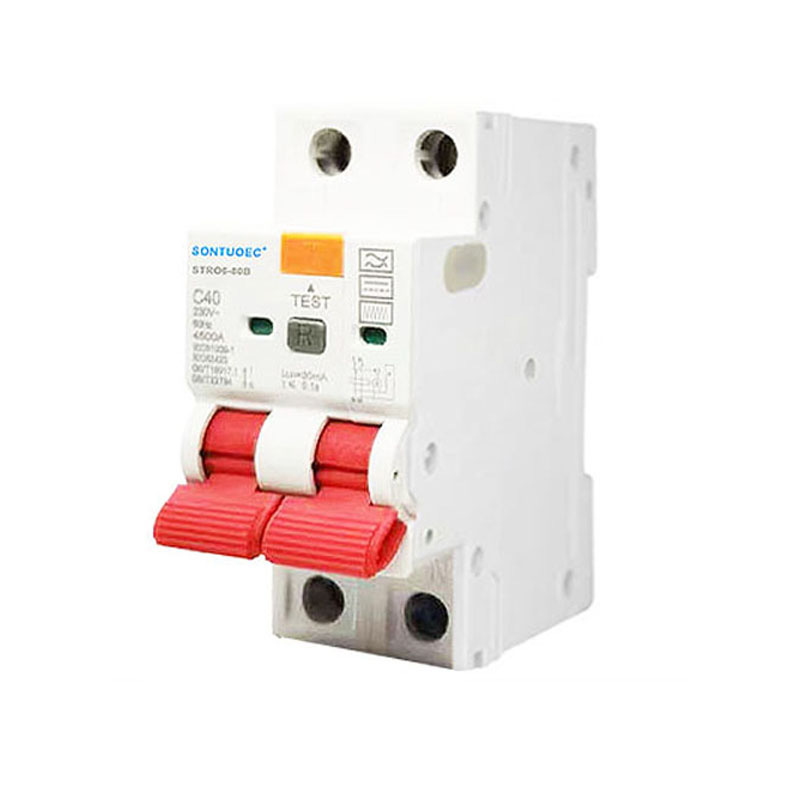

Modelka:STRO6-80B

Odeslat dotaz

Popis výrobku

Specifikace:

Elektrický Funkce	Norma		IEC/61009-1; a IEC/EN62423
	Typ (vlnová forma úniku Země Sensed)		B (elektronický typ)
	Hodnocený proud v	A	6,10,16,20,25,32,40,63,80a

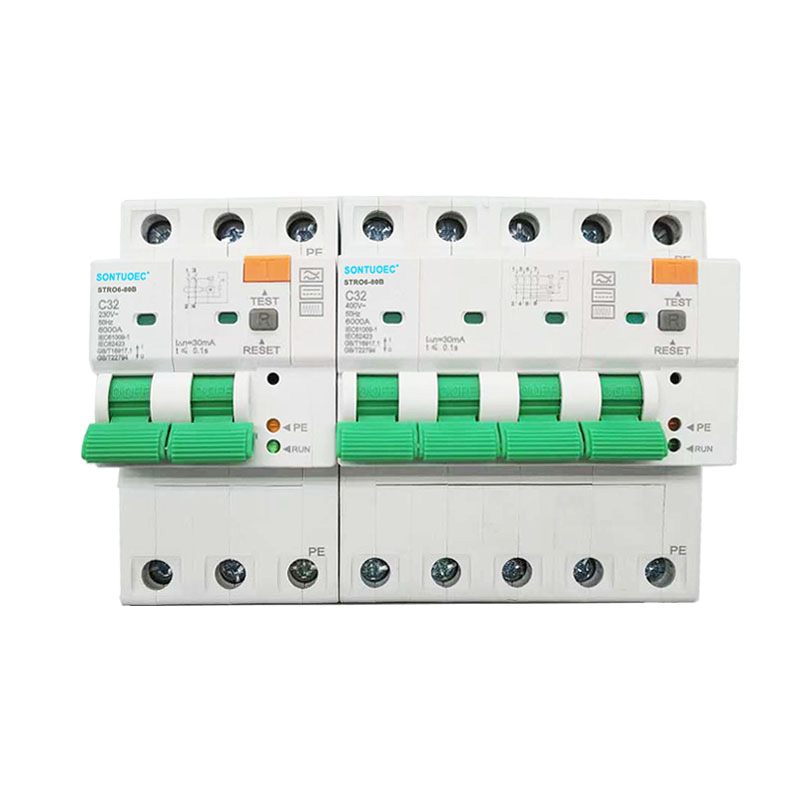

	Poláci	P	1p+n, 3p+n
	Jmenovité napětí ue	V	IP+N: 230/240V; 3p+N: 400/415V
	Hodnocená citlivost i n	A	0,03,0,1,0,3
	Izolační napětí UI	V	500
	Hodnocené zbytkové výroby a	A	500 (in = 25a/40a)
	Rozbila kapacita i m	A	630 (in = 63a)
	Krátký proud i c	A	10000
	Pojistka SCPD	A	10000
	Doba přerušení pod I n	s	≤0,1
	Hodnocená frekvence	Hz	50
	Hodnocené impuls odolané napětí (1,2/5.0) UIMP	V	4000
Mechanicai funkce	Dielektrické testovací napětí v IND. Fred. pro 1 minuty	KV	2.5
	Stupeň znečištění		2
	Elektrický život		2000
	Mechanicai iife		10000

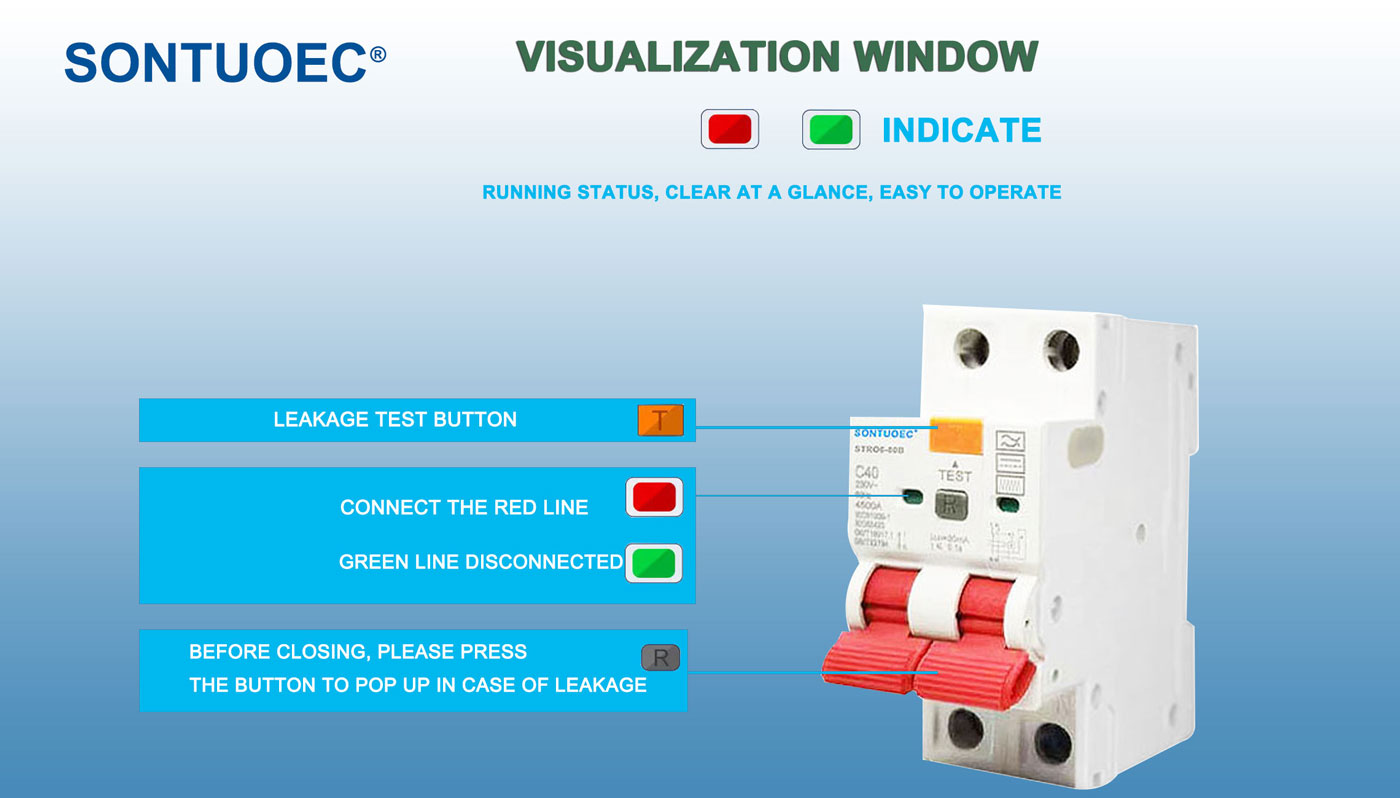

	Indikátor poruchového proudu		Ano
	Titul ochrany		IP20
	Okolní teplota (s denním průměrem 35)	° C.	-40 ~+55 ° C.
	Teplota skladování	° C.	-40 ~+70 ° C.

RCBO Stro6-80B Existuje několik hlavních funkcí následujících

Ochrana přetížení: Když proud v obvodu překročí jmenovité hodnoty RCBO Stro6-80B, automaticky odřízne obvod v nastavené době, aby se zabránilo přehřátí obvodu a zařízení, čímž se zabrání ohněm a poškozením.

Ochrana zkratu: Když dojde k zkratu v obvodu, RCBO Stro6-80B rychle odřízne obvod, aby se zabránilo proudu zkratu, což způsobuje vážné poškození obvodu a zařízení.

Ochrana proti úniku: RCBO Stro6-80B je schopen detekovat zbytkový proud (tj. Únik proudu) v obvodu. Když zbytkový proud překročí prahovou hodnotu sady, reziduální proudový jistič RCBO B 4p odřízne obvod ve velmi krátkém časovém období, aby se zabránilo nehodám elektrickým proudem a elektrickým požárům.

Princip provozu Stro6-80B RCBO

Stro6-80B RCBO obsahuje vnitřní detektor tepelného magnetického výletu (pro ochranu přetížení a zkratku) a detektor zbytkového proudu (pro ochranu úniku). Když je proud nebo zbytkový proud v obvodu abnormální, odpovídající útočník spustí mechanismus vypnutí RCBO Stro6-80B, takže jej rychle odřízne obvod.

1. Termální magnetický tripper: Využívá teplo a magnetické pole generované, když proud prochází vodičem, aby spustil vypnutí. Když je proud příliš vysoký, vodič se zahřívá a generuje magnetické pole, což způsobí, že bimetal uvnitř tepelného magnetického útočníka ohýbá nebo magnet přitahuje železné jádro, čímž spustí mechanismus vypnutí.

2. Detektor reziduálního proudu: Používá transformátor proudu nulového sekvence k detekci zbytkového proudu v obvodu. Když zbytkový proud překročí prahovou hodnotu sady, detektor zbytkového proudu odešle signál do mechanismu vypnutí, aby odřízl obvod.

Funkce Stro6-80B RCBO

Multifunkční integrace: RCBO Stro6-80B integruje přetížení, zkrat a únikové ochrany, zjednodušuje návrh a instalaci elektrických systémů.

Vysoká citlivost: RCBO Stro6-80B mohou rychle detekovat a odříznout abnormální a zbytkové proudy v obvodu a poskytovat spolehlivou ochranu.

Snadné instalace a údržba: RCBO Stro6-80B jsou obvykle modularizovány pro snadnou instalaci a údržbu.

Vysoká bezpečnost: RCBO Stro6-80B jsou přísně testovány a certifikovány pro vysokou bezpečnost a spolehlivost, aby byla zajištěna bezpečný provoz elektrických systémů.

Scénáře aplikací Stro6-80B RCBO

RCBO Stro6-80B se široce používají v elektrických systémech v rezidenčních, komerčních a průmyslových odvětvích, zejména těch, které vyžadují simultánní přetížení, zkrat a ochranu úniku Země. Obvykle jsou instalovány v distribučních boxech, rozvaděcích nebo ovládacích skříních, které chrání obvody a zařízení před poškozením způsobeným abnormálním proudem a napětím a zabrání elektrickému proudu.
