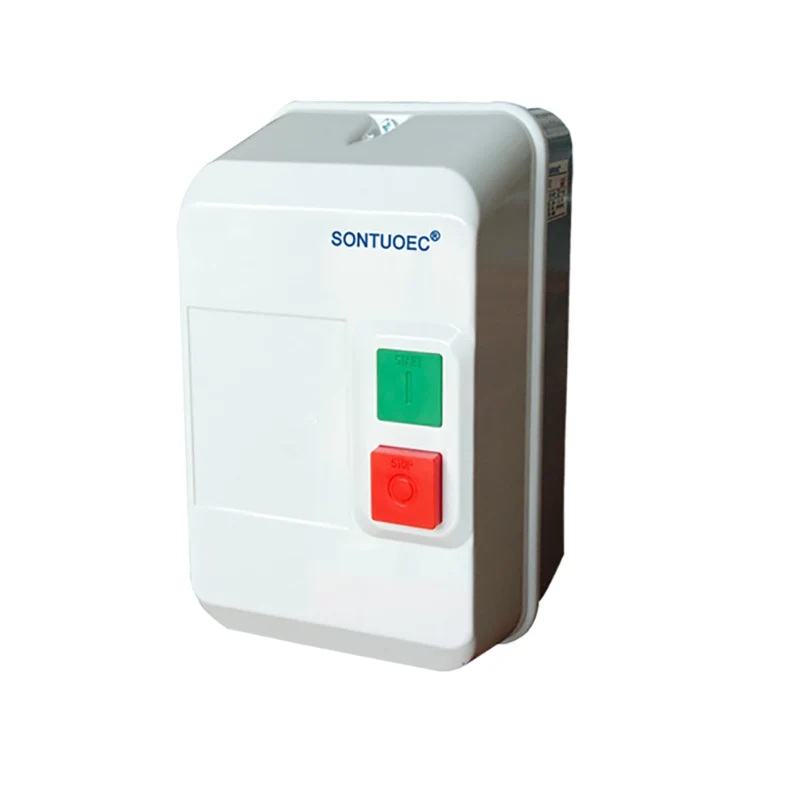

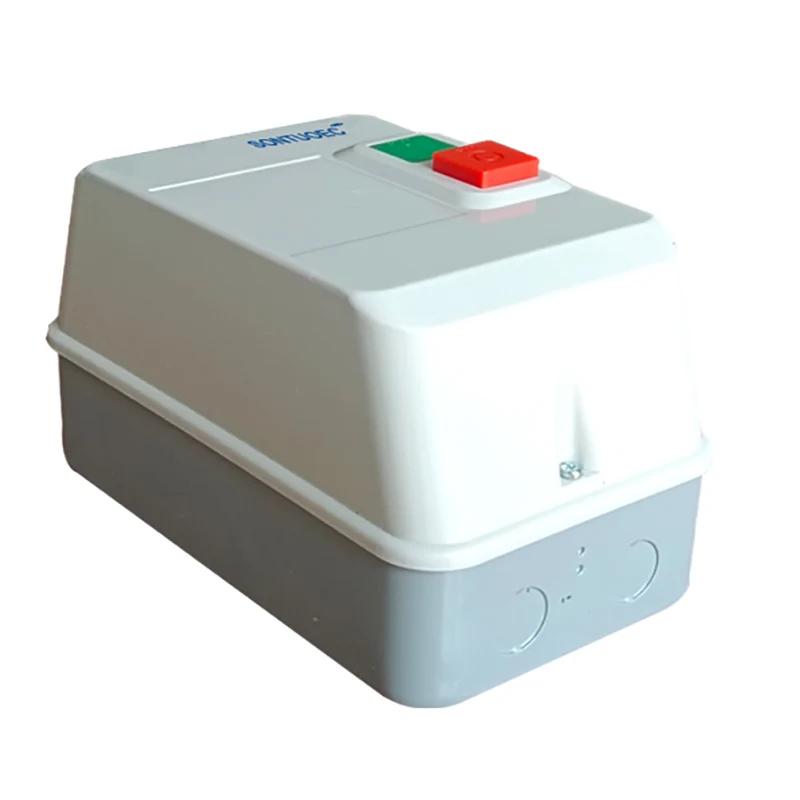

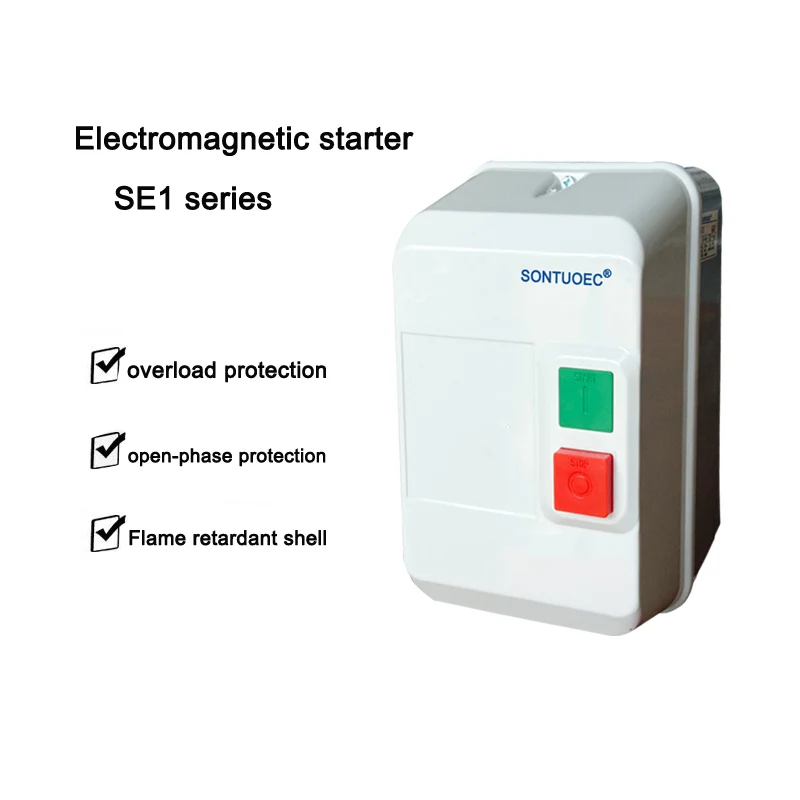

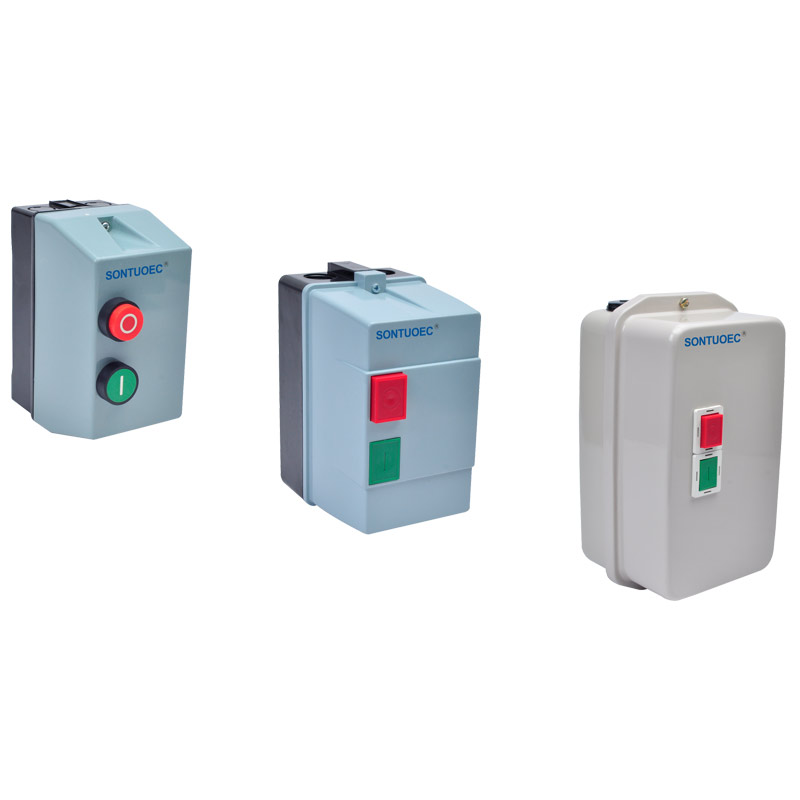

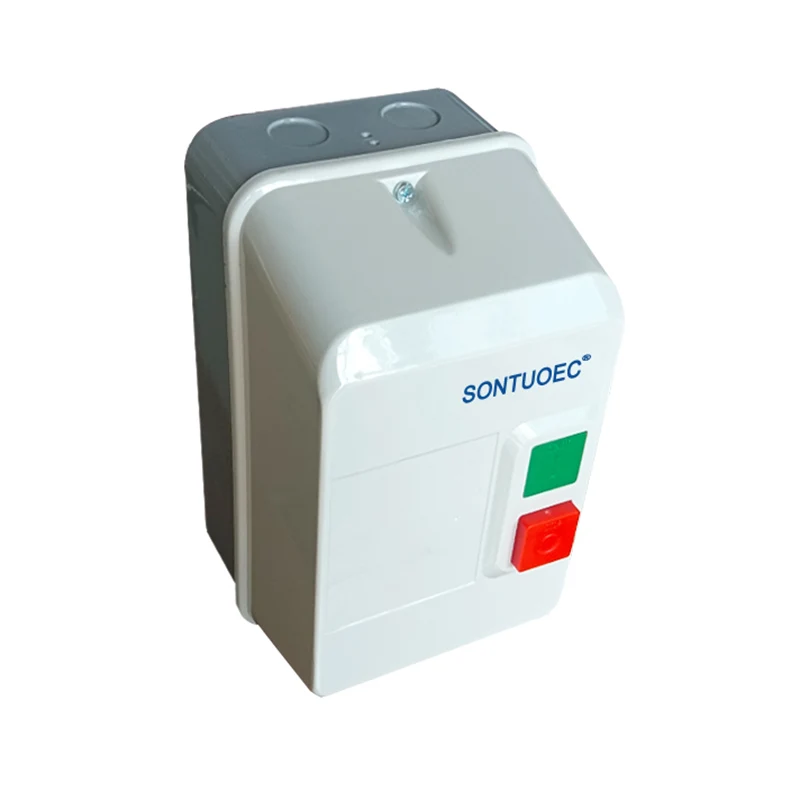

Magnetický startér (DOL)

Magnetický startér (DOL) Motor, tj. Magnetický spínač se používá k řízení počátečního a zastavení motoru (nebo motorů). Magnetické přepínače zde hrají klíčovou roli tím, že ovládají on-off obvodu podle změn v externím magnetickém poli, čímž si uvědomíte kontrolu motoru.

Odeslat dotaz

Popis výrobku

Specifikace

Režim produktu č. A Specificaliol	SLE1-09 a 12	Dvojnásobné v Sulated, chráněné TOLP429 (3) nebo F659 (4)
Příloha	SLE1-18 a 25	Dvojnásobné v Sulated, chráněné TOLP427 (3) nebo F5577 (4)
	SLE1-32 a 95	Matal, LP65 až 559
Ovládání (2 tlačítka stisknutí kryt krytu)	SLE1-32 a 95	1 zelené tlačítko startu „1“, 1Red Stop/Teset Buttion „O“
Spojení	SLE1-32 a 95	Připojení elektrického výkonu a řízení recigace

Hlavní technické parametry:

Typ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5,5	5,5/7.5	7,5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5,5	5,5/7.5	7,5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reteed top -proud (A)			25	32	40	50	60	80		125
Reteted Insited Volage (V) 660
Pomocný kontakt AC-15	Kontakt	norma	1no				1no+1nc
	Retenovaný proud (A)	220V	1.6
	Retenovaný proud (A)	380V	0.95
Tepelná relé Suitabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Hodnocení krytu		LP65

Princip provozu

Provozní princip startovacího motoru magnetického přepínače je založen hlavně na vlivu magnetického pole a pracovního principu motoru DC. Když se vnější magnetické pole přiblíží k magnetickému spínači, spustí uvnitř spínače prvek magnetického snímání (např. Rákovou), což způsobí, že se uzavře nebo rozbije kontakty, čímž ovládá otevření a uzavření obvodu. Jakmile je obvod uzavřen, proud protéká motorem, což způsobí, že se začíná otáčet. DC Motors, na druhé straně, pracují na principu, že se energický vodič pohybuje v magnetickém poli působením elektromagnetické síly.

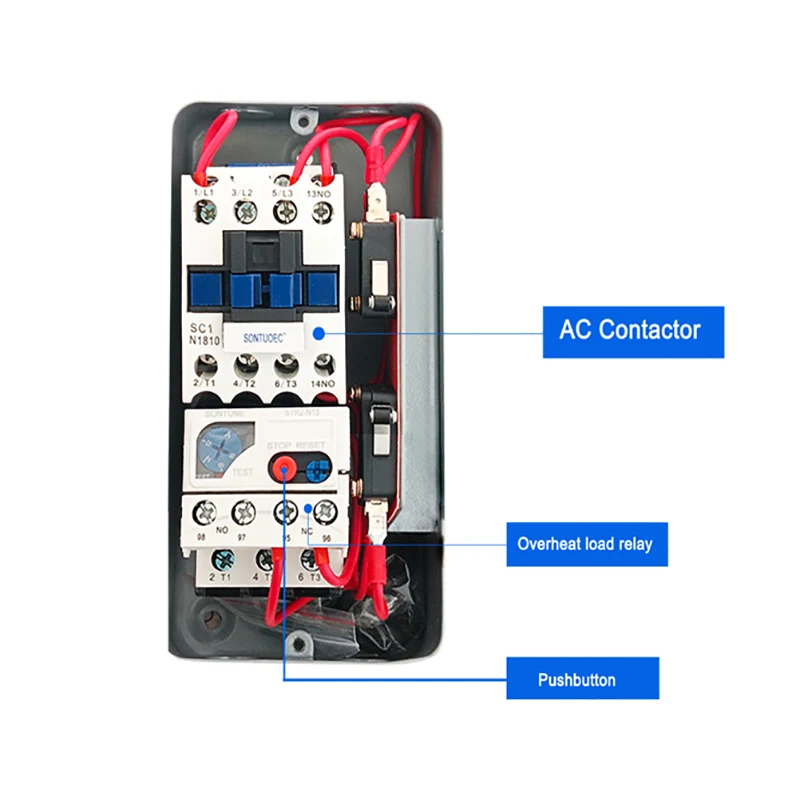

Hlavní komponenty

Magnetický spínač: Obvykle sestává z prvku magnetického snímání a spouštěcího zařízení, které se používá k detekci externích magnetických polí a kontrolu zapnutí/vypnutí obvodu.

Elektrický motor: Zařízení, které převádí elektrickou energii na mechanickou energii a řídí různá zařízení pomocí rotace.

Řídicí obvod: Používá se k přijímání externích signálů a ovládání pracovního stavu magnetického spínače a motoru podle signálů.
