Stykač AC typu LC1-N

Skryty střídavého typu LC1-N jsou vhodné pro použití v obvodech s AC 50Hz nebo 60 Hz, napětí do 660 V (až 690 V pro některé modely) a proudy až 95a. Používá se pro připojení a lámání obvodů na velké vzdálenosti, jakož i pro často spouštění a ovládání střídavých motorů.

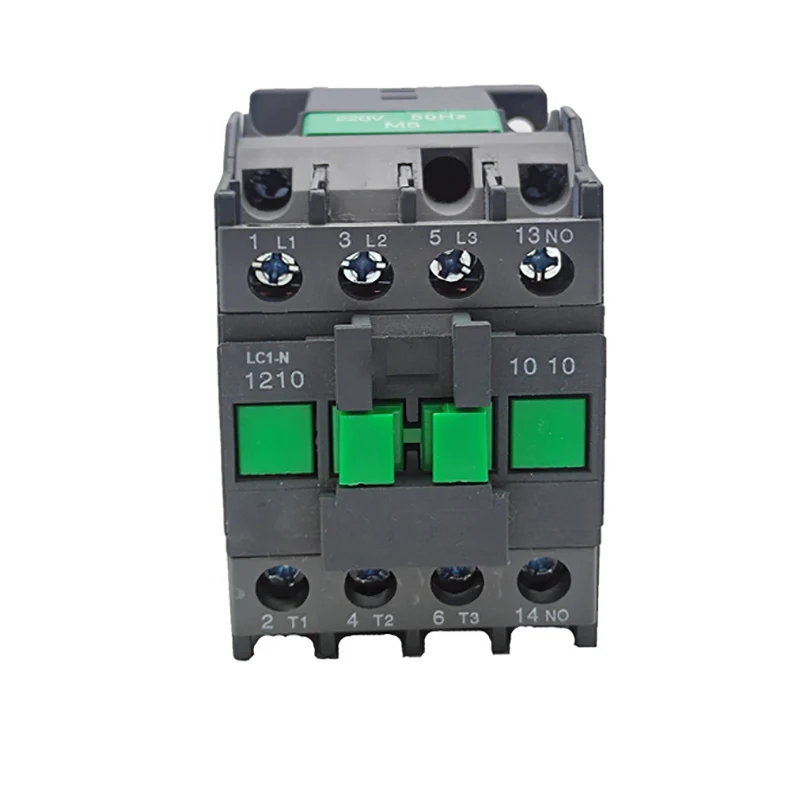

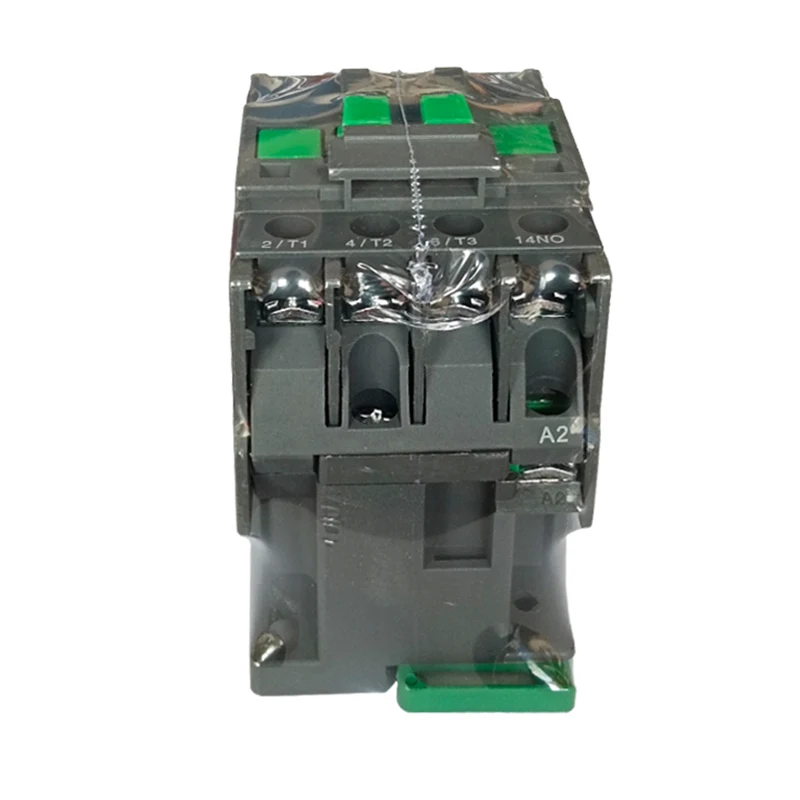

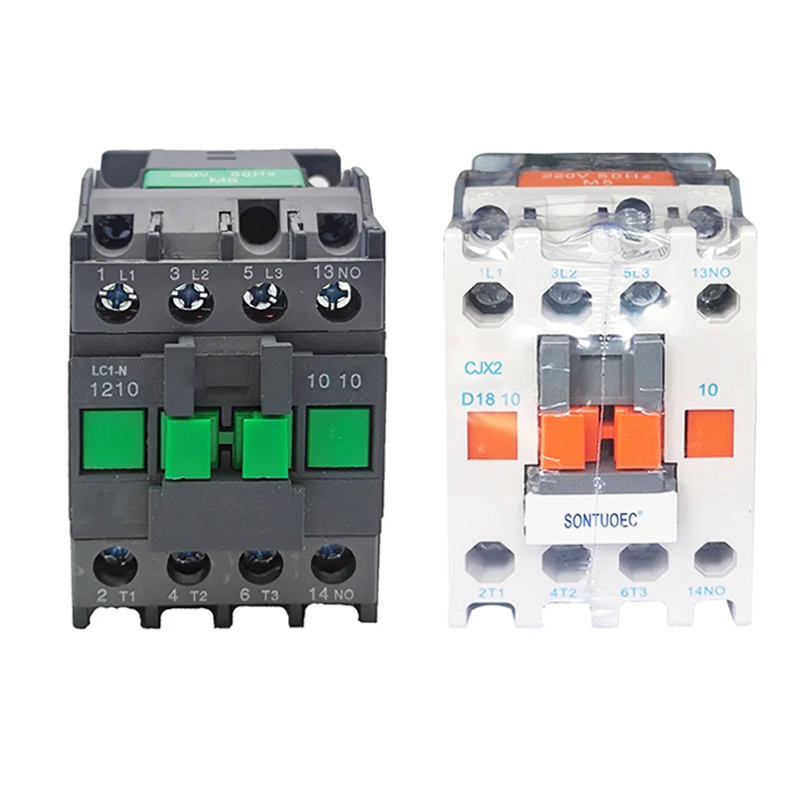

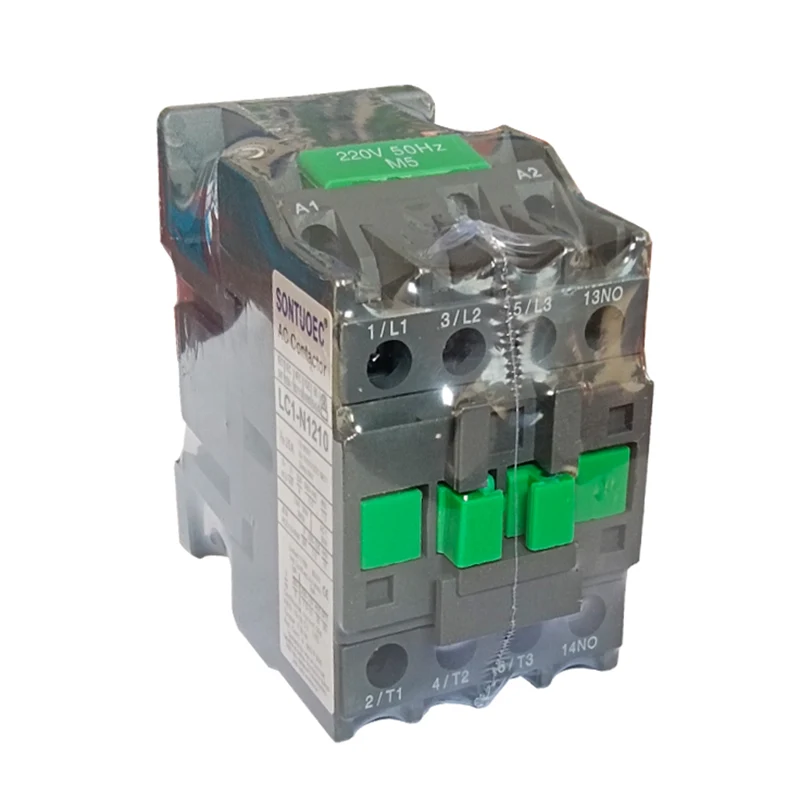

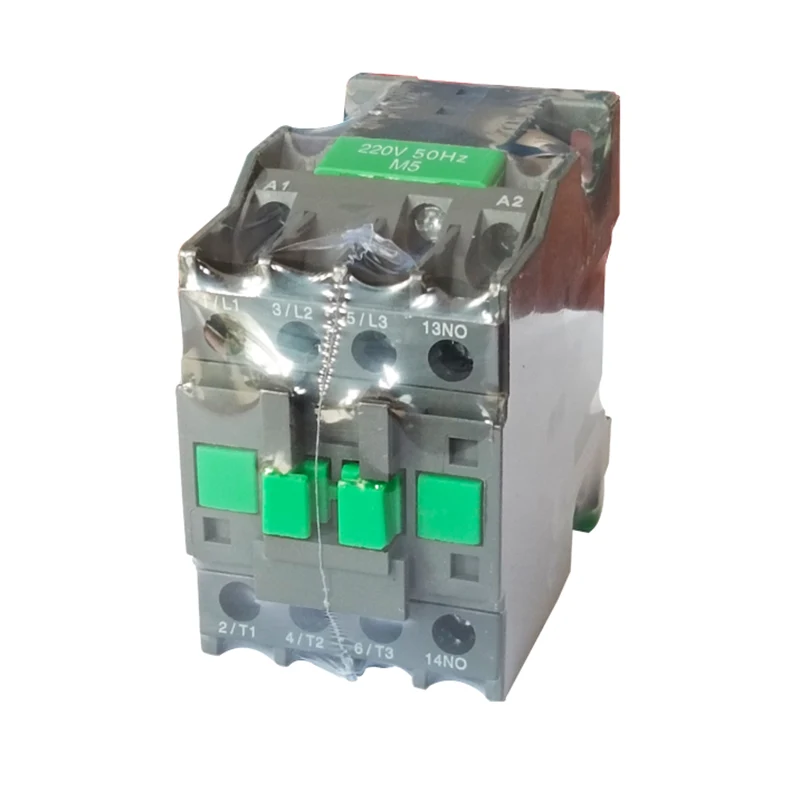

Modelka:LC1-N1210

Odeslat dotaz

Popis výrobku

Typ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Hodnocený pracovní proud (A)	AC3	9	12	18	25	32	40	50	65	80	95
Hodnocený pracovní proud (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hodnocení standardních sil 3-fáze Motors 50/60Hz Incotegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Hodnocený tepelný proud (A)		20	20	32	40	50	60	80	80	125	125
Elektrický život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrický život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanický život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktů	3p+ne					3p+NC+ne
Počet kontaktů	3p+NC					3p+NC+ne

Strukturální rysy

Modulární design: AC stykač typu LC1-N přijímá modulární design s kompletní funkční kombinací, což je pro uživatele vhodné, aby si mohli vybrat a kombinovat podle jejich potřeb.

Elektromagnetický systém: včetně elektromagnetické cívky a železného jádra, což je důležitou součástí stykače a spoléhá se na něj, aby pohánělo uzavření a odpojení kontaktů.

Kontaktní systém: včetně hlavního kontaktu a pomocného kontaktu. Hlavní kontakt se používá k připojení a rozbití hlavního obvodu a ovládání většího proudu; Pomocný kontakt je v kontrolním obvodu, aby splňoval požadavky různých metod kontroly.

Systém hasicího oblouku: Vybaven obloukovým hasicím zařízením, obecně semi-uzavřeným podélným štěrbinovým obloukovým obloukovým krytem a vybaveno silným magnetickým foukacím obvodem, aby se zajistilo, že kontakty k přerušení obvodu generovaného oblouku jsou spolehlivě zhoršeny, snižují oblouk do kontaktů.

Princip provozu

Když je řídicí obvod pod napětím, elektromagnetická cívka generuje magnetické pole, které přitahuje železné jádro, aby řídilo kontakty k uzavření, čímž spojuje hlavní obvod kompresoru. Když je řídicí obvod de-energizován, magnetické pole zmizí, jádro železa se resetuje pod působením pružiny, kontakt je odpojen a je také odpojen hlavní obvod kompresoru.
