Alarm ponoření RCBO

Ponoření Alarm RCBO je jistič s vodotěsným výkonem, který nejen detekuje a odřízne zbytkový proud v důsledku úniku lidského elektrického šoku nebo zařízení, ale také poskytuje přetížení a ochranu zkratu. Tento jistič, navržený pro použití ve mokrém nebo venkovním prostředí, účinně zabraňuje selhání obvodu nebo bezpečnostní incidenty způsobené vniknutím vody.

Modelka:STFS1-100

Odeslat dotaz

Popis výrobku

NORMA:	IEC 61009-1
Model ŽÁDNÝ.	STFS1-100
ARC-Extingusing Medium	Vzduch
Struktura	ELCB
Typ	Obvod Jistič
Osvědčení	ISO9001-2000, TENTO
v	16,20,25,32,40; 63,80,100

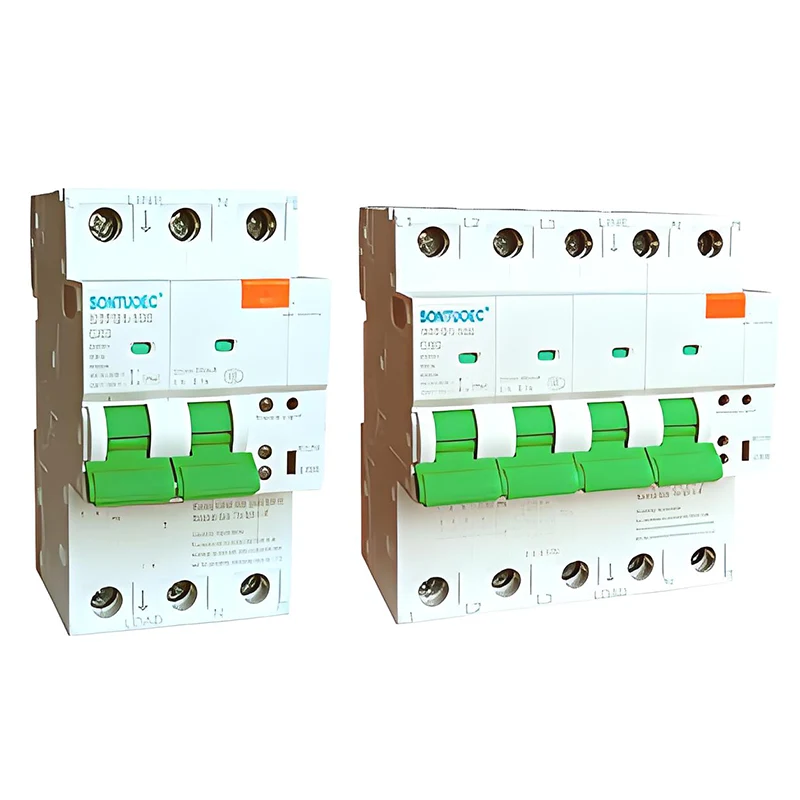

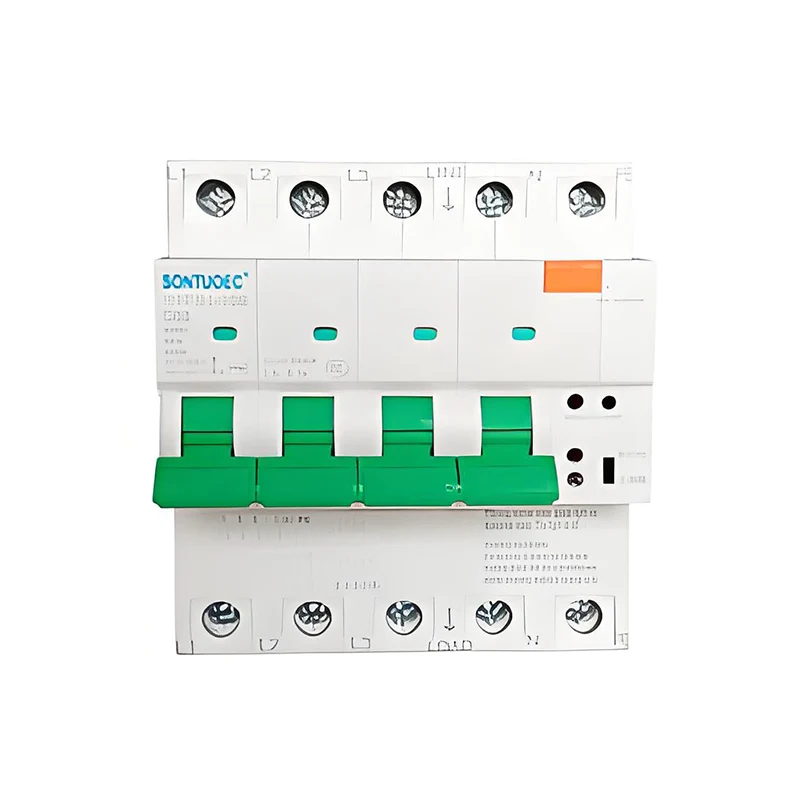

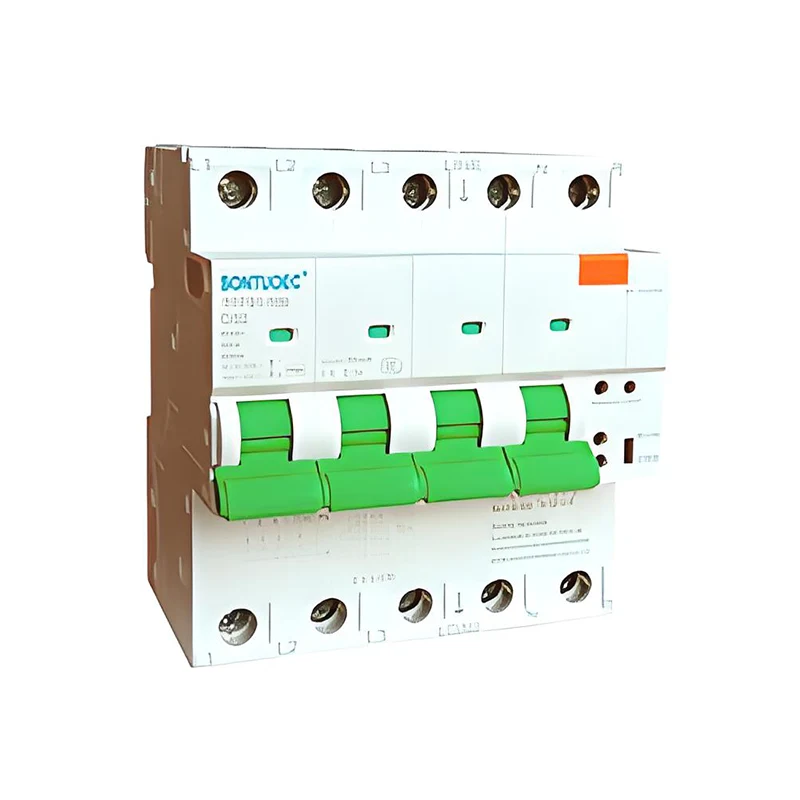

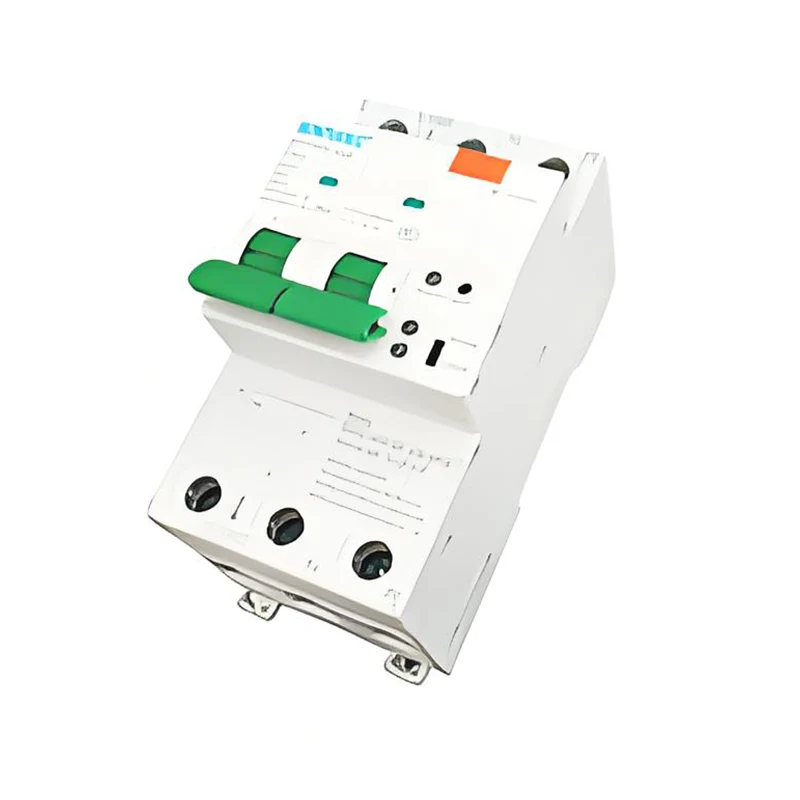

Pól	2p: 1p+n+PE; 4p: 3p+n+pe
Transportní balíček	Vnitřní Krabice/karton
Ochranná známka	Esoueec, WZSTEC, EUUNE, IMDEC
HS kód	8536200000
Rychlost	Vysokorychlostní Jistič
Instalace	Opravené
Poláky pólů	2p 4p
Funkce	Konvenční Jistič obvodů, Ochrana proti selhání obvodu Nadproudová ochrana; Alarm pronikání vody.
Norma	IEC61009.1, GB16917.1
Ue	230/400V
Hodnocená citlivost	30 100 300 mA
Specifikace	100ks/CTNS
Původ	Wenzhou Zhejiang
Výrobní kapacita	2000 druhů/týden

Hlavní vlastnosti

Vodotěsná: Ponormový poplach RCBO je vyroben z vodotěsného materiálu nebo speciálně ošetřený, aby se zajistilo dobré izolační a ochranné hodnocení i ve mokrých nebo venkovních prostředích. Běžné vodotěsné hodnocení, jako je IP66, ukazují, že zařízení je zcela chráněno před vniknutím prachu a vydrží silný sprej vody, aniž by byl ovlivněn.

Ochrana zbytkového proudu: Když zbytkový proud v obvodu dosáhne přednastavené hodnoty, může RCBO rychle odříznout obvod, aby se zabránilo elektrickému šoku a elektrickým požárům. Tato funkce je nezbytná pro ochranu osobní bezpečnosti a bezpečnosti vybavení.

Ochrana přetížení: Když proud v obvodu překročí jmenovitý proud jističe obvodu, může RCBO automaticky odříznout obvod, aby se zabránilo poškození obvodu nebo požární nehody způsobené přetížením.

Ochrana zkratu: Když dojde k zkratu v obvodu, může RCBO rychle odříznout zkratový proud a chránit bezpečnost obvodu a zařízení.

RCBO má funkci funkce ochrany proti úniku/voda alarmu/přetížení ochrany/funkce ochrany zkratu.

Pracovní referenční teplota RCBO je 30 ° C, když se změní okolní teplota, měla by být její hodnota nastavení opravena. Pokud je v uzavřené krabici nainstalováno více RCBO a teplota uvnitř krabice se zvyšuje, měl by se jmenovitý proud vynásobit

faktor svržení 0,8.

Řádek „n“ na RCBO by měla být připojena k neutrální linii, aby elektronický obvod fungoval normálně a hrál protective roli.

Není dovoleno používat metodu zkratu fázové čáry na neutrální linii nebo fázovou linii k fázovému vedení k provedení testu ochrany proti zkratu na RCBO.

Obecné principy výběru

a) Jmenovité pracovní napětí RCBO ≥ jmenovité napětí linky.

b) jmenovitý proud RCBO je 1,1-1,25krát větší než zátěžový proud vypočítaný linií.

c) Jmenovitá zkratová lámací kapacita RCBO ≥ Maximální zkrat

proud, který se může objevit v řádku.

d) Nastavení okamžitého uvolňování RCBO ≤ 0,8násobek konce proudu zkratku fáze k půdě nebo fáze do fáze.

e) Jednofázový jmenovitý proud elektrických ohřívačů, chladniček a žárovků LA-MP při daném napětí a výkonu v = P/U; Třífázový hodnocený proud v = P/1,732U.RCBO Zbytkový proud je obecně vybrán jako 30 mA, který se používá jako ochrana osobního kontaktu.

Chcete -li nainstalovat a používat produkt, přečtěte si prosím příručku pro uchovávání.
