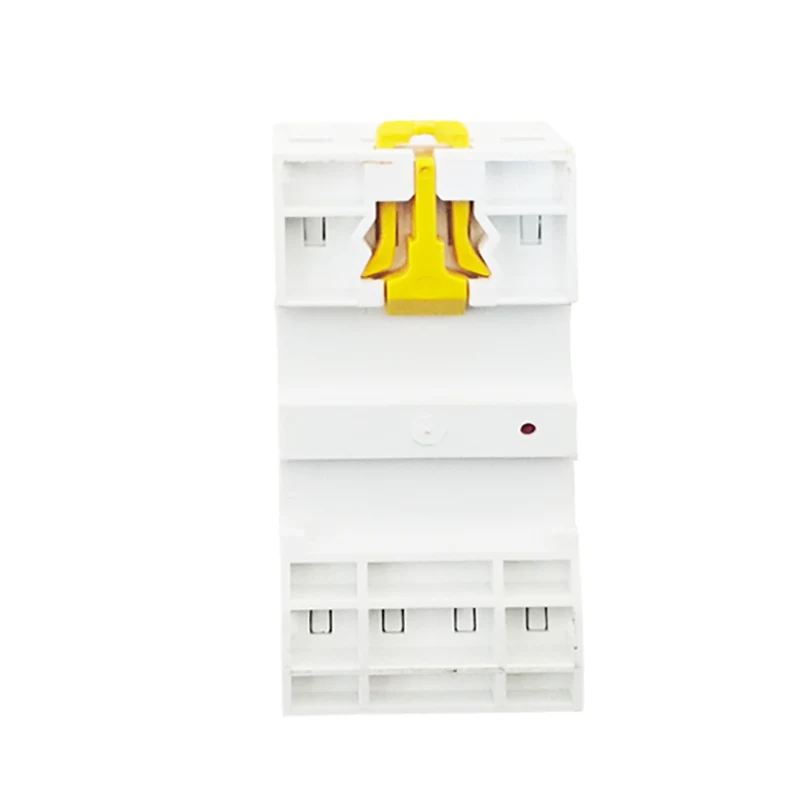

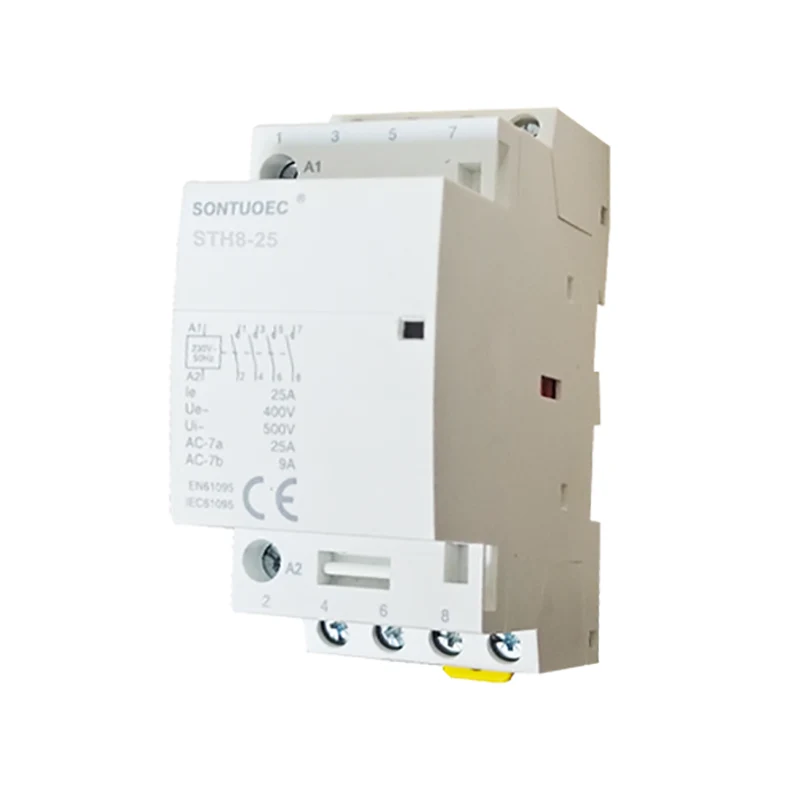

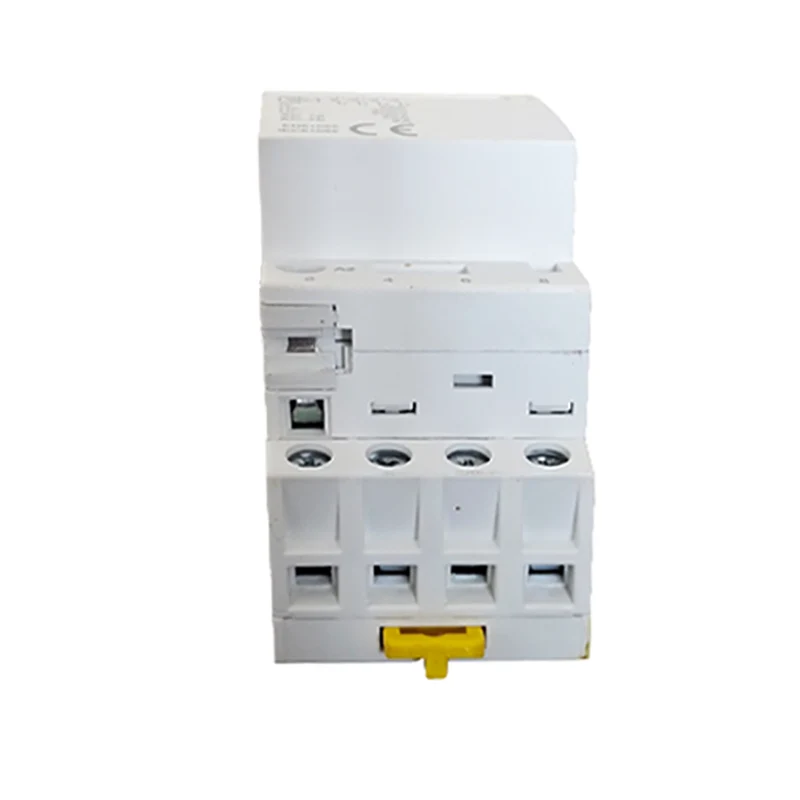

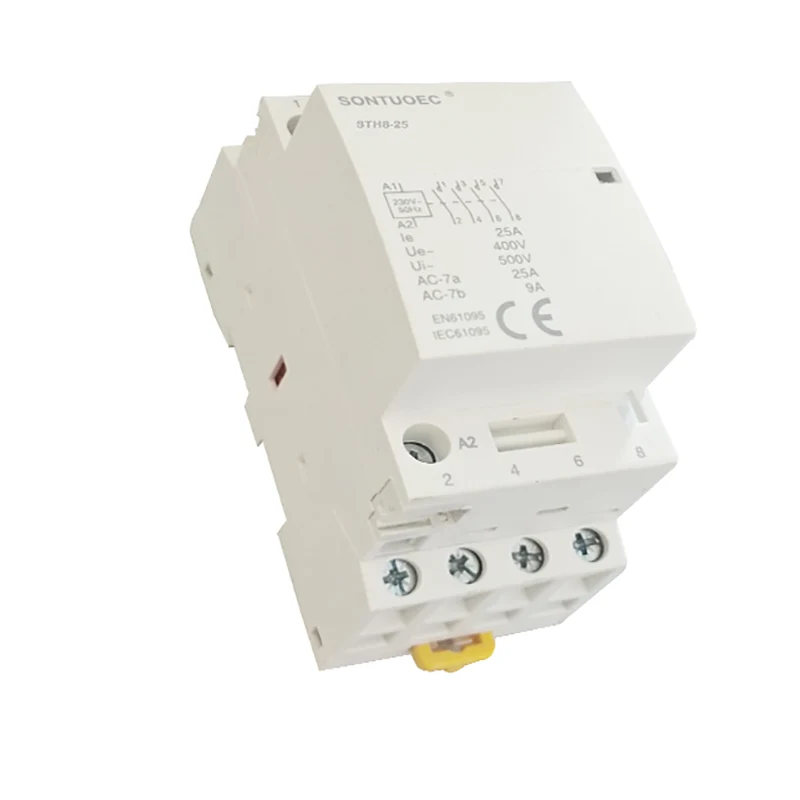

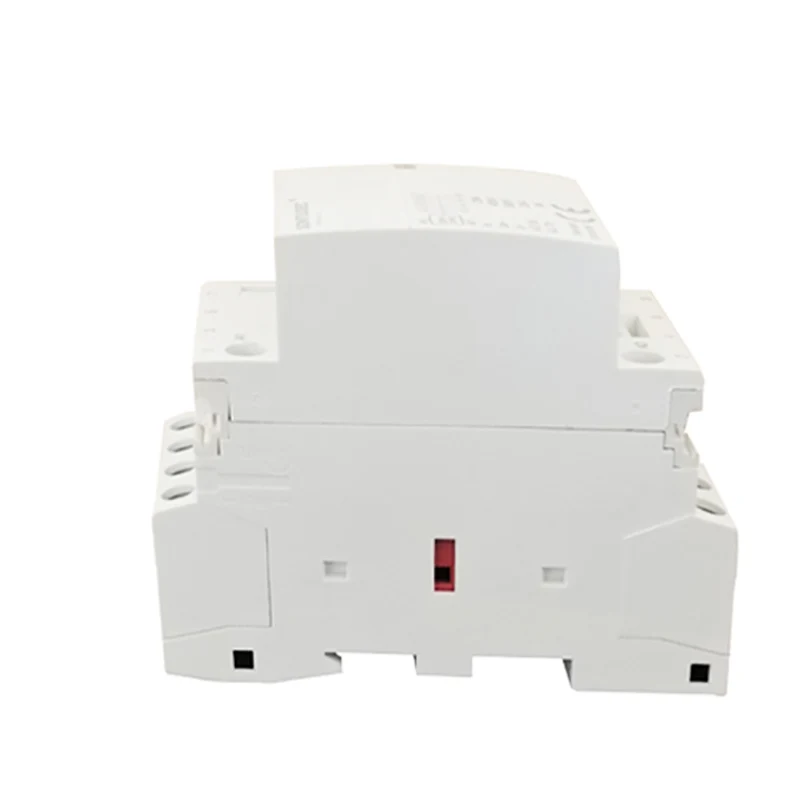

Stykač AC pro domácnost

Typ					Šířka v 9 mm moduly

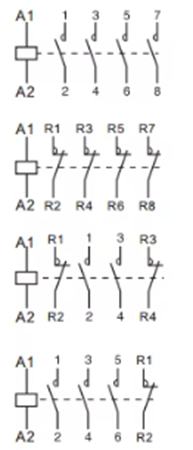

1p	Hodnocení (LN) AC-7A	Hodnocení (LN) AC-7A	Řízení napětí (VAC) (50 Hz)	Kontakt
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2No	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32a	12a	24	2No	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2No
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2No+2nc 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2No+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Hlavní struktura

Stykač pro domácnost obvykle sestává z následujících částí:

Kontaktní systém: včetně hlavních kontaktů a pomocných kontaktů. Hlavní kontakt se používá k zapnutí a rozbití hlavního obvodu, který má obvykle větší hodnocený proud; Pomocný kontakt se používá k zapnutí a rozbití ovládacího obvodu, který má menší hodnocený proud.

Elektromagnetický systém: Skládá se z železa, armatury a cívky. Když je cívka pod napětím, jádro generuje magnetické pole, které přitahuje armaturu a uzavírá kontakty; Když je cívka de-onemocněna, magnetické pole zmizí, armatura se uvolní a kontakty jsou přerušeny.

Hasicí zařízení oblouku: Při odpojení kontaktů se používá k uhasení oblouku, což brání oblouku způsobit poškození kontaktů.

Shell a příslušenství: Shell se používá k ochraně vnitřních složek před vlivem vnějšího prostředí; Příslušenství zahrnují montážní konzoly, terminály atd., Které se používají k realizaci instalace a zapojení stykače.

Princip provozu

Pracovní princip stykačů AC domácnosti je založen na principu elektromagnetické indukce. Když je cívka pod napětím, železné jádro generuje magnetické pole, které přitahuje armaturu a uzavírá kontakty; Když je cívka de-onesení, magnetické pole zmizí, armatura se uvolní a kontakty jsou odpojeny. Řízením energizace a de-onemocnění cívky lze realizovat dálkové ovládání a ochrana obvodů pro domácnost.

Technické parametry

Mezi hlavní technické parametry stykačů AC pro domácnost patří jmenovité napětí, jmenovitý proud, jmenovitá frekvence, spojovací a zlomová kapacita atd. Výběr těchto parametrů by měl být stanoven podle skutečné situace obvodu domácnosti, aby se zajistila normální provoz a bezpečné používání stykače.

Jmenovité napětí: Odkazuje na úroveň napětí, když stykač pracuje normálně.

Hodnocený proud: odkazuje na maximální proud, který stykač vydrží po dlouhou dobu pod jmenovitým napětím.

Hodnocená frekvence: Frekvence napájení, když stykač pracuje normálně.

Kapacita propojení a přerušení: Maximální proud, který se stykač může spolehlivě připojit a rozbít za zadaných podmínek.
