Elektronický styk

Sontuoec vysoce kvalitní elektronická stykač je aplikován hlavně v obvodech jmenovité napětí až do 660 V, AC 50 Hz nebo 60 Hz, jmenovitý proud až 95A, pro výrobu a rozbití, často spuštění a ovládání střídavého motoru. V kombinaci s pomocným kontaktním blokem, zpožděním časovače a zařízením pro interlocking stroje atd., Stává se stykačem zpoždění, mechanickým blokovacím stykačem, startovacím startem Star-Delta. Promění se v elektromagnetický startér, když pracuje společně s odpovídajícím tepelným relé, které může chránit obvod přetížení. Skalovač se vyrábí podle IEC60947-4-1.

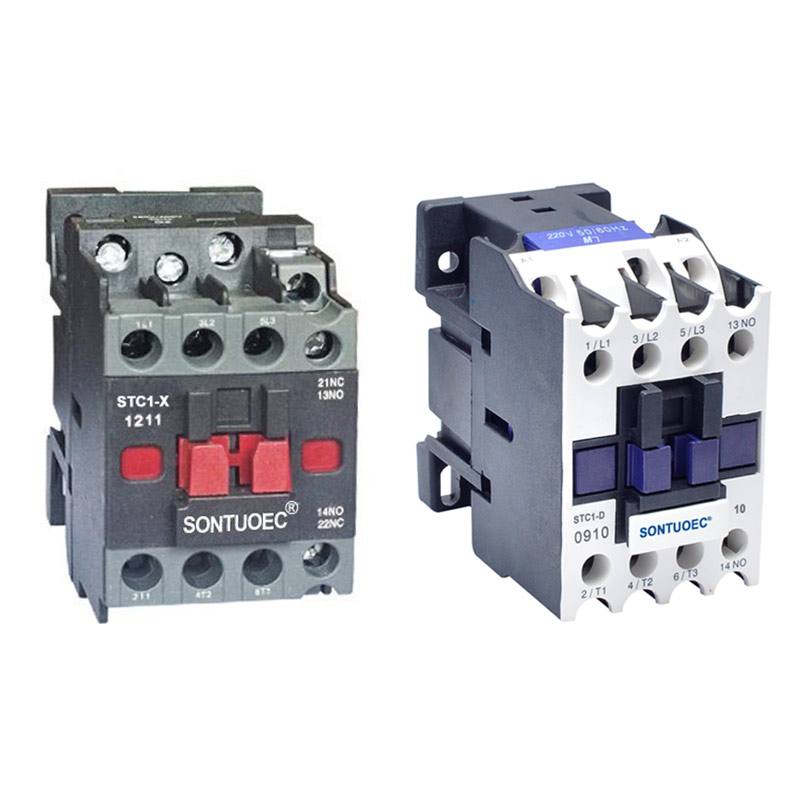

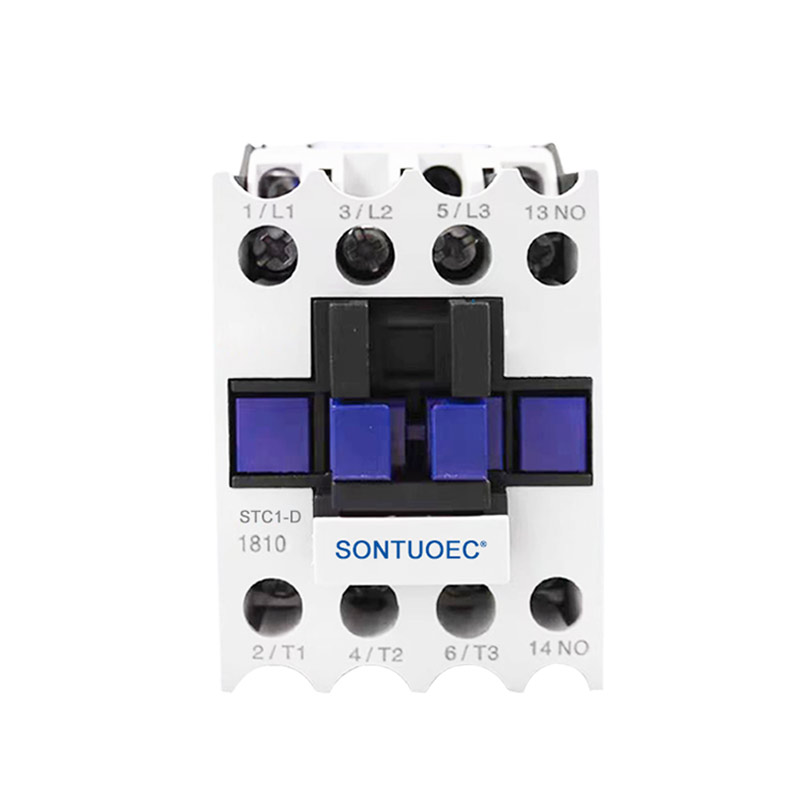

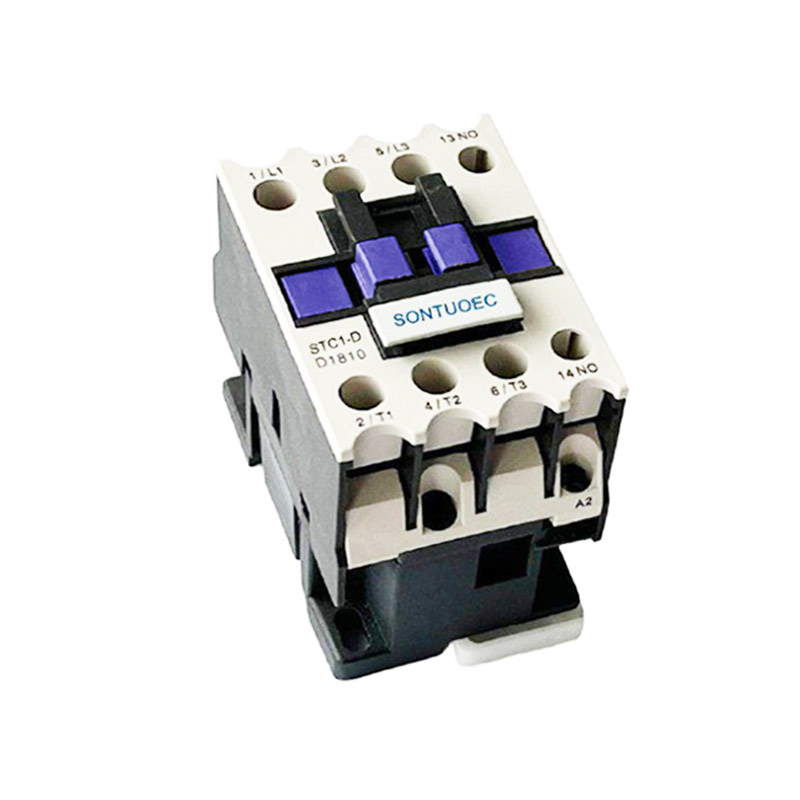

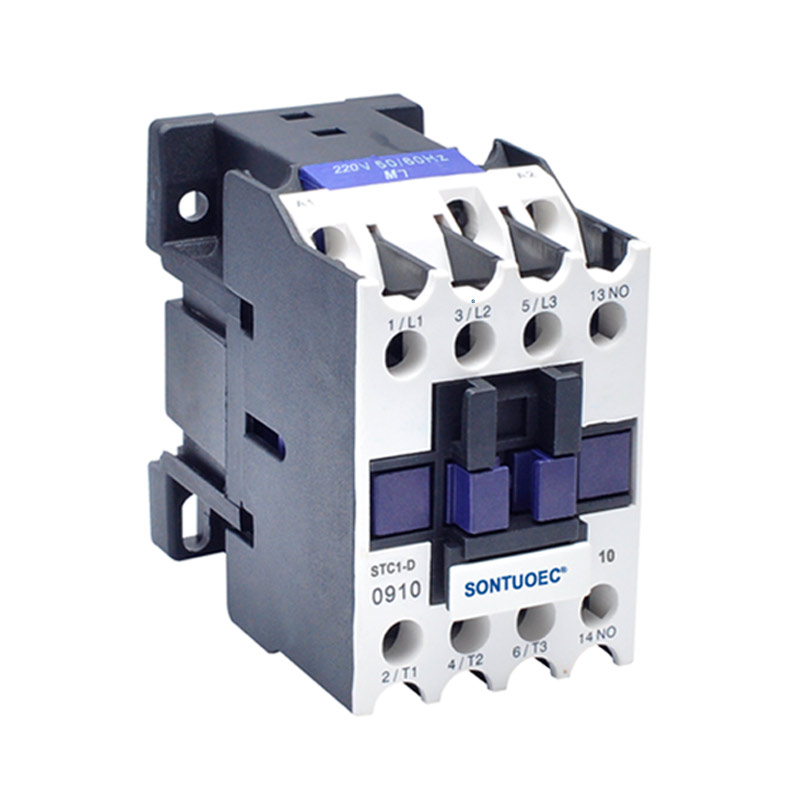

Modelka:STC1-D

Odeslat dotaz

Popis výrobku

Typ		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Hodnocený pracovní proud (A)	AC3	9	12	18	25	32	40	50	65	80	95
Hodnocený pracovní proud (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardní hodnocení výkonu 3-fázové motory 50/60 Hz v kategorii AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Hodnocený tepelný proud (A)		20	20	32	40	50	60	80	80	125	125
Elektrický život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrický život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanický život (x104)		1000	1000	1000	1000	800	800	800	800	600	600

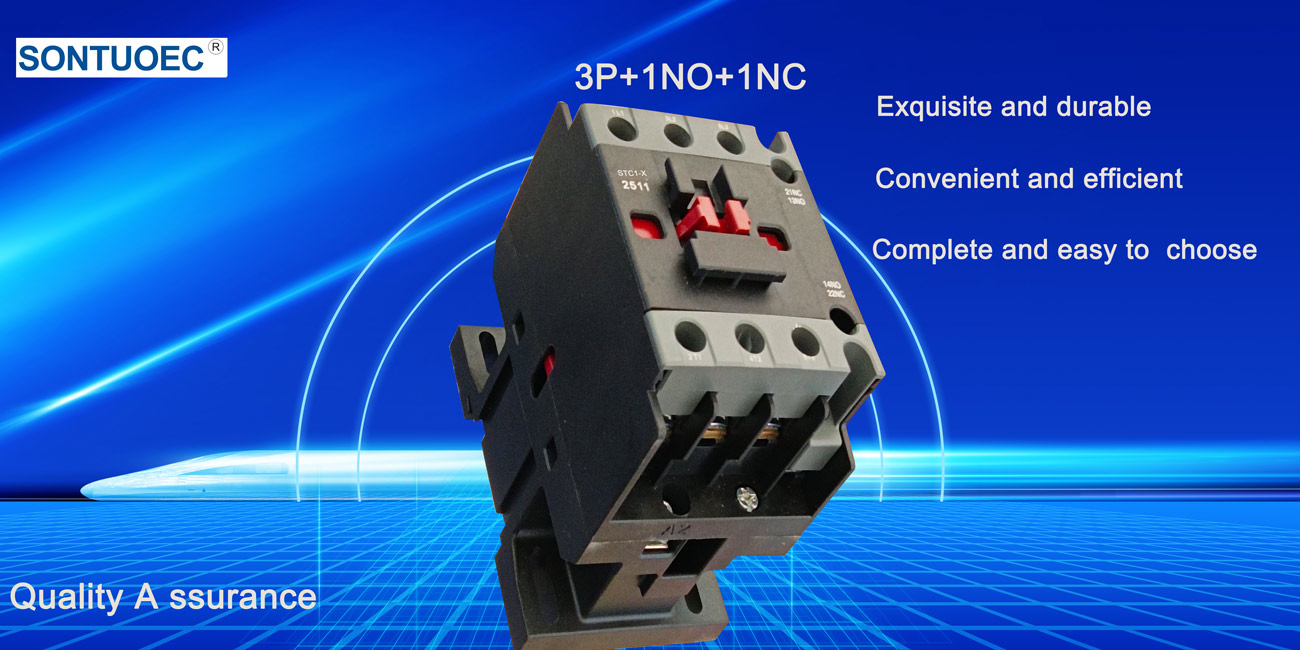

Počet kontaktů	3p+ne					3p+NC+ne

Funkce produktu

Vysoký výkon: Elektronická stykače jsou navrženy tak, aby byly nejmenší, nejlehčí a nejnižší nákladové utěsněné stykače v tomto odvětví, se současnými hodnoceními až 500A (při 85 ° C) a přerušující kapacitou 2000a (při 320 VDC).

Energetická efektivní: Vestavěný spořič energie cívky pracuje pouze při udržení energie pouze 1,7 W (při 12 VDC) a může omezit reverzní elektromotorickou sílu (EMF) na 0V.

Bezpečnost: Produkt je hermeticky uzavřen pro vnitřní bezpečnost a může pracovat ve výbušném nebo drsném prostředí bez oxidace nebo kontaminace cívky nebo kontaktů, včetně dlouhých období neotevřených.

Všestrannost: Pro snadné sledování polohy energetických kontaktů jsou poskytovány volitelné pomocné kontakty. Vyznačuje se také flexibilní připojení cívky/napájení.

Scénáře aplikací

Skryty elektroniky se používají v celé řadě aplikací, včetně, ale nejen na:

Bateriové systémy: Obzvláště vhodné pro aplikace Evropského společenství (EC), kde je vyžadováno značení CE.

Ochrana a přepínání obvodů: jako je přepínání a zálohování relé (typ III), jakož i DC napětí, řízení napájení, ochrana obvodu a bezpečnost v designu AIAG QS9000.

Další průmyslové aplikace: také pro automobilový průmysl, letecký průmysl, komunikační sítě, spotřební elektroniku, lékařskou a sílu.
