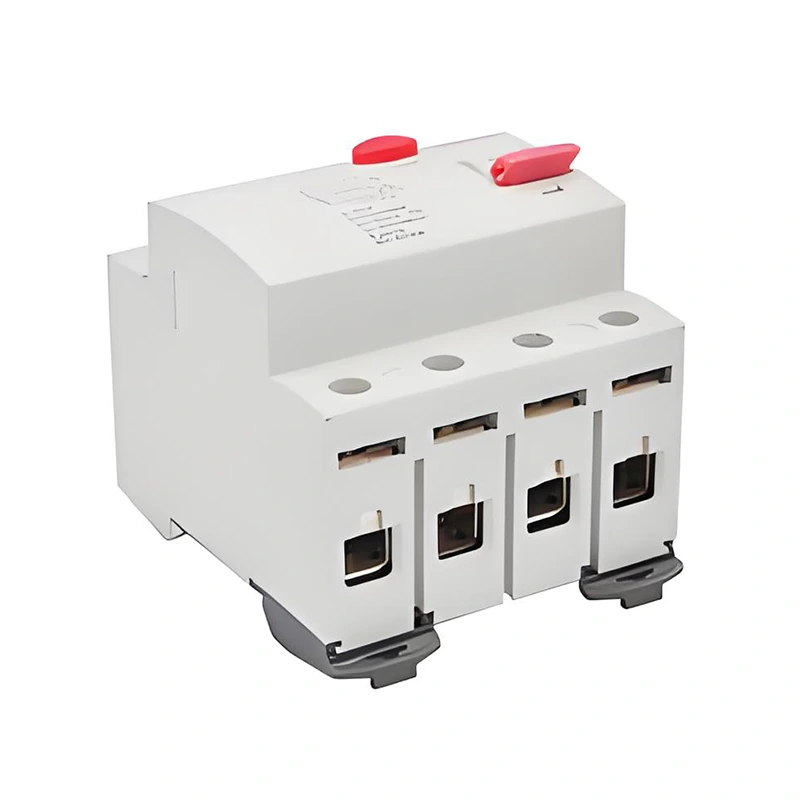

Elektronický typ RCCB

Když zbytkový proud v obvodu překročí přednastavenou hodnotu, elektronický typ RCCB bude působit rychle, aby odřízl obvod, čímž se zabrání nehodám elektrických šoků a elektrickým požárům. Elektronické RCCB používají elektronické komponenty a mikroprocesory a další technologie, aby poskytovaly větší citlivost a přesnost.

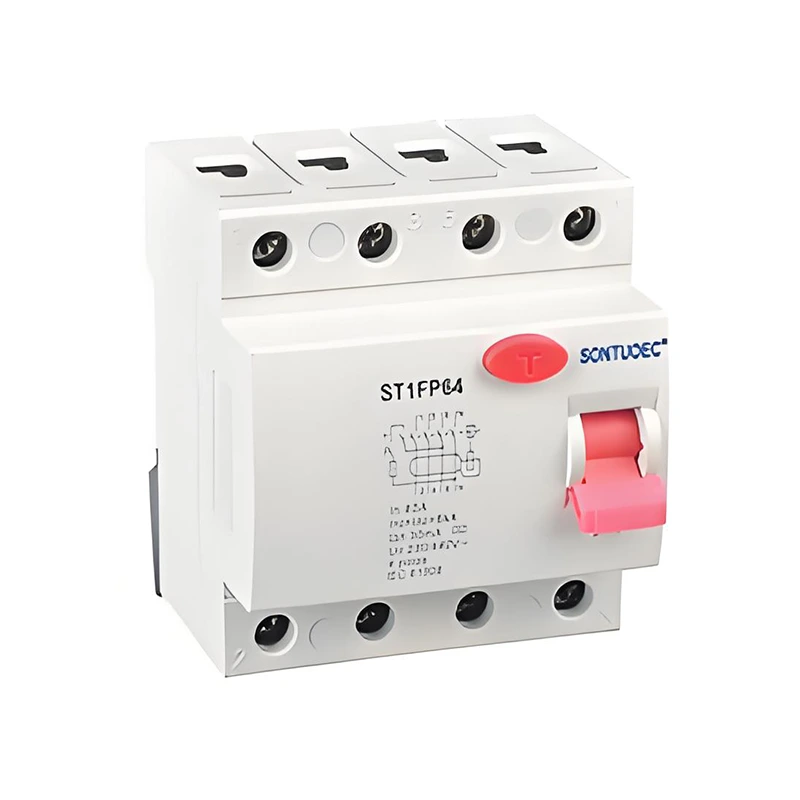

Modelka:ST1PF64

Odeslat dotaz

Popis výrobku

Sandard			IEC/EN61008.1
Elektrický	Typ (vlnová forma úniku Země Sensed)		Elektromagnetický typ, elektronický typ
funkce	Hodnocený proud v	A	A a
	Poláci	P	2,4
	Hodnocené napětí nás	V	AC 240/415V; AC 230/400V
	Hodnocený proud		16,25,32,40,63a
	Hodnocená citlivost i △ n	A	0,01,03,0,1,0,3,0,5
	Izolační napětí UI	V	500
	Hodnocené zbytkové výroby a	A	630
	Rozbila kapacita i △ m	A	630
	Zkratový proud i △ c	A	6000
	Pojistka SCPD	A	6000


	Hodnocená frekvence	Hz	50/60
	Stupeň znečištění		2
Mechanický	Elektrický život	t	4000
funkce	Mechanický život	t	10000
	Titul ochrany		IP20
	Okolní teplota	° C.	-25 ~+40
	(s denním průměrem ≤ 35 ° C)	° C.	-25 ~+40
	Teplota skladování	° C.	-25 ~+70
Instalace	Typ připojení terminálu		Kabelový/typ přípojky/typu typu PIN
	Velikost terminálu nahoře/dole pro kabel	mm2	25
	Velikost terminálu nahoře/dole pro kabel	Awg	3.18
	Velikost terminálu horní/dolní část pro přípojnici	mm2	25
	Velikost terminálu horní/dolní část pro přípojnici	Awg	3.18
	Utahování točivého momentu	N*m	2.5
	Utahování točivého momentu	In-lbs	22
	Montáž		Na DIN Rail EN 60715 (35 mm) pomocí rychlého klipového zařízení
	Spojení		Shora a dole

Princip provozu

Provozní princip elektronického typu RCCB je založen na principech elektromagnetické indukce a vyrovnávání proudu. Když jsou fázové a nulové liniové proudy v obvodu nevyvážené, tj. Zbytkový proud existuje, proudový transformátor uvnitř RCCB detekuje tuto nevyváženost a generuje odpovídající signál. Tento signál po zpracování elektronickým obvodem spustí působení mechanismu uvolňování, takže jistič obvodu rychle odřízne obvod.

Hlavní rysy

Vysoká citlivost: Elektronické RCCB jsou schopny detekovat velmi malé zbytkové proudy, obvykle menší než 30 mA nebo dokonce nižší.

Rychlá akce: Jakmile je zbytkový proud detekován tak, aby překročil přednastavenou hodnotu, RCCB bude okamžitě jednat, aby obvod odřízl a zabránil nehodám.

Bezpečné a spolehlivé: RCCB přijímá pokročilé elektronické komponenty a technologii mikroprocesorů, aby poskytovala vyšší spolehlivost a stabilitu.

Snadné instalaci a údržbu: Elektronická RCCBS obvykle mají kompaktní strukturu a jednoduché zapojení, což je usnadňuje instalaci a údržbu.

Scénáře aplikací

Elektronické RCCB se široce používají v různých situacích, kdy je vyžadována elektrická ochrana, včetně, ale nejen na:

Rezidenční a komerční budovy: Používá se k ochraně elektrického vybavení a osobní bezpečnosti, prevenci nehod elektrických šoků a elektrickým požárům.

Průmyslové produkční linky: Používá se k ochraně elektrických zařízení, jako jsou motory a transformátory před normálním provozem, prevenci poškození zařízení a prostoje v důsledku úniku a přetížení.

Veřejná zařízení: například nemocnice, školy, knihovny a další místa, používané k zajištění bezpečného provozu elektrického vybavení a bezpečného využívání elektřiny personálem.
