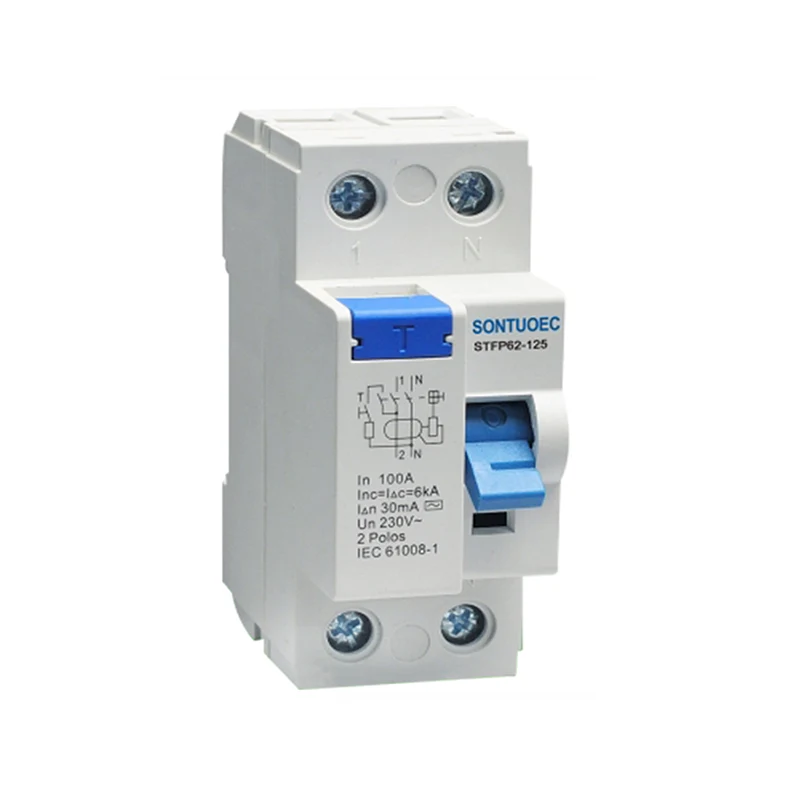

Elektronický magnetický typ RCCB 125A/30 mA

Elektronický magnetický typ RCCB 125A/30MA je schopen detekovat zbytkové proudy v obvodech v důsledku úniku, zkratu nebo zemních poruch a automaticky odříznout obvody, když proud přesahuje přednastavenou prahovou hodnotu, čímž chrání bezpečnost personálu a vybavení. Jeho pracovní princip je založen na principu elektromagnetické indukce, kdy zbytkový proud prochází transformátorem, bude generován odpovídající magnetický tok, který zase spouští elektronický obvod pro zpracování signálu a nakonec řídí účinek mechanismu uvolňování.

Modelka:STFP360-125

Odeslat dotaz

Popis výrobku

Model:	STFP360-125
NORMA:	IEC 61008-1
Zbytkový proudový charakteristiky:	A a
Pole no.:	2p, 4p
Hodnocený proud:	16a, 25a, 32a, 40a, 63,80,100,125a
Jmenovité napětí:	230/400V AC
Hodnocená frekvence:	50/60Hz
Hodnocený zbytkový provozní proud IA:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovitý zbytkový neoperační proud i ΔNO:	≤0,5in
Hodnocené podmíněné zkratové proudy Inc:	6000A
Hodnocené podmíněné zbytkové zkraty Aktuální IAC:	6000A
Doba trvání zakopnutí:	Okamžité zakopnutí <0,1 s
Zbytkový rozsah proudu zakopnutí:	0,5iAn ~ IAn
Elektromechanická vytrvalost:	4000 cyklů
Upevňovací moment:	2,0nm
Terminál připojení:	Terminál pro sloup šroubování se svorkou
Instalace:	35 mm montáž DIN Rail

Hlavní rysy

Vysoká citlivost a rychlá odezva: Elektromagnetické RCCB mohou detekovat malé zbytkové proudy, obvykle menší než 30 mA (přesná hodnota podle specifikací produktu), a rychle odříznout obvod během několika milisekund, což účinně zabrání nehodám elektrických šoků.

Elektromagnetická ochrana: Ve srovnání s čistě elektronickými RCCBS kombinují elektromagnetické RCCB princip elektromagnetické indukce, která má vyšší spolehlivost a stabilitu a může normálně pracovat v různých drsných prostředích.

Multifunkčnost: Některé elektromagnetické RCCB mají také přetížení, zkrat a další ochranné funkce, které mohou komplexně chránit bezpečnost obvodů a zařízení.

Snadné instalace a údržba: Elektromagnetické RCCB obvykle přijímají modulární design, kompaktní strukturu, snadno se instalují a snadno provádí rutinní údržbu a kontrolu.

Princip provozu

Provozní princip elektromagnetického RCCB je založen na Kirchhoffově zákoně, který uvádí, že vstupní proud je vždy roven výstupnímu proudu (v ideálním případě). Když v obvodu dojde k úniku nebo pozemské poruše, část proudu proudí přímo na Zemi obcházející zátěž a vytváří zbytkový proud. V tomto okamžiku transformátor detekuje tento nevyvážený proud a generuje odpovídající magnetický tok. Poté, co je magnetický tok zpracován elektronickým obvodem, spustí působení stripovacího mechanismu, takže jistič obvod rychle odřízne obvod.

Scénáře aplikací

Elektromagnetické RCCB se široce používají v různých situacích, kdy je vyžadována elektrická ochrana, včetně, ale nejen:

Rezidenční a komerční budovy: Používá se k ochraně elektrického vybavení a osobní bezpečnosti, prevenci nehod elektrických šoků a elektrickým požárům.

Průmyslové produkční linky: Používá se k ochraně elektrických zařízení, jako jsou motory, transformátory a další elektrická zařízení před normálním provozem, prevence poškození zařízení a prostoje v důsledku úniku a přetížení.

Veřejná zařízení: například nemocnice, školy, knihovny a další místa, používané k zajištění bezpečného provozu elektrického vybavení a bezpečného využívání elektřiny personálem.

Electronic Magnetic A Type RCCB 125A/30mA
