Elektrický jistič

Elektrický jistič je přepínací zařízení schopné přenášet a rozbít proud za normálních nebo abnormálních podmínek obvodu. Jeho hlavní funkcí je chránit obvod před poškozením způsobeným přetížením, zkratem a dalšími abnormálními podmínkami, aby se zajistilo bezpečný a stabilní provoz energetického systému. Když se v obvodu vyskytuje přetížení, zkrat a další poruchy, může elektrický jistič rychle odříznout proud, zabránit rozšiřování poruchy a chránit zařízení a osobní bezpečnost.

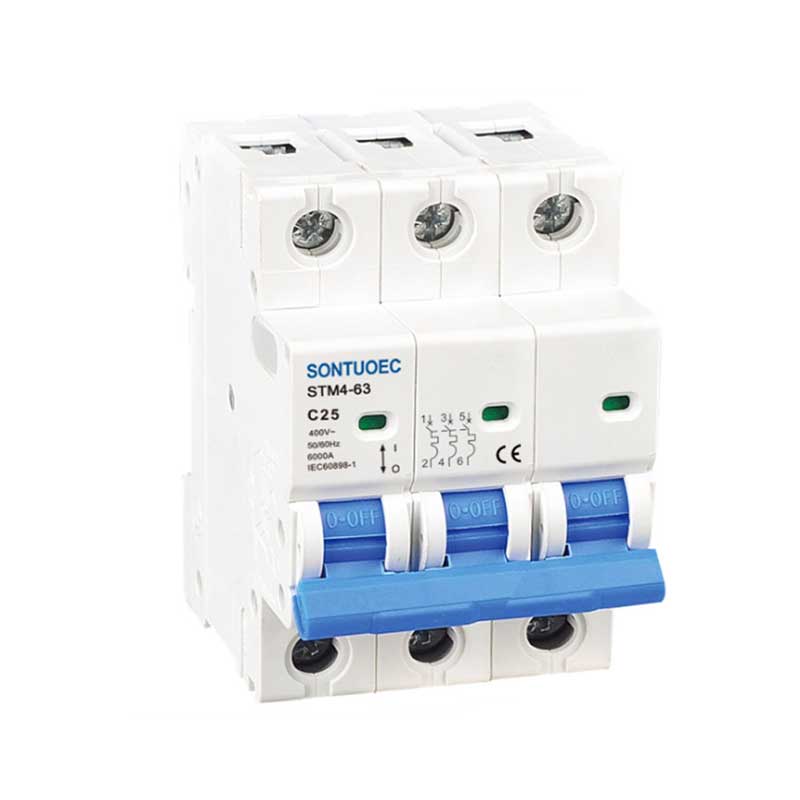

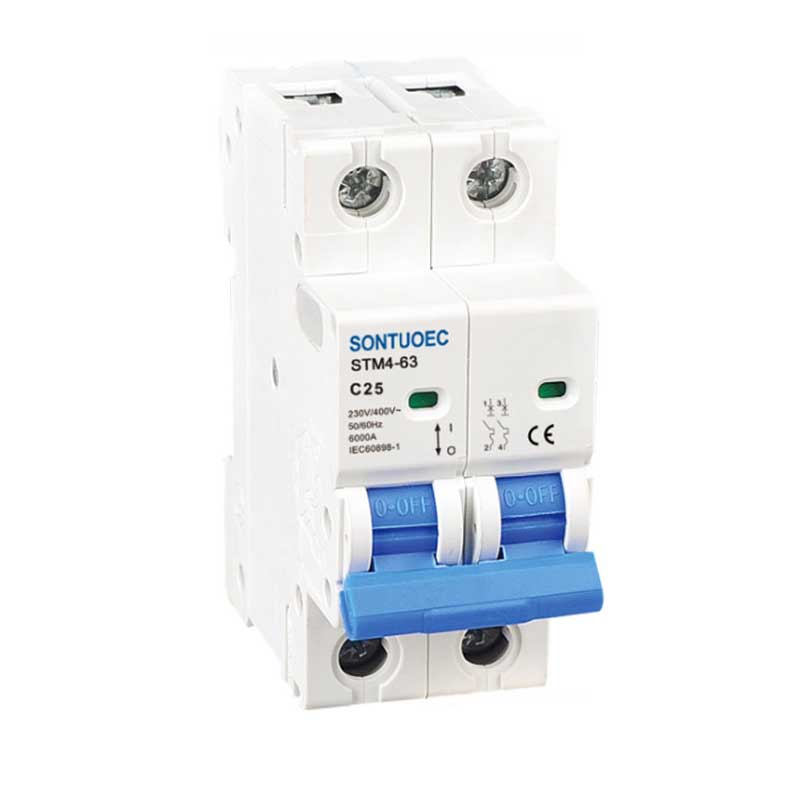

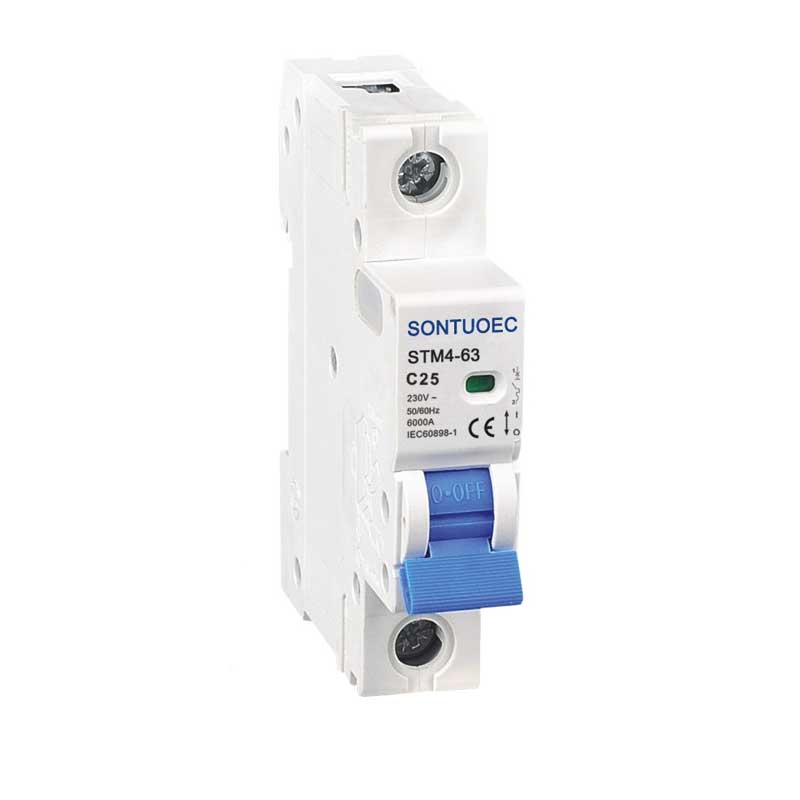

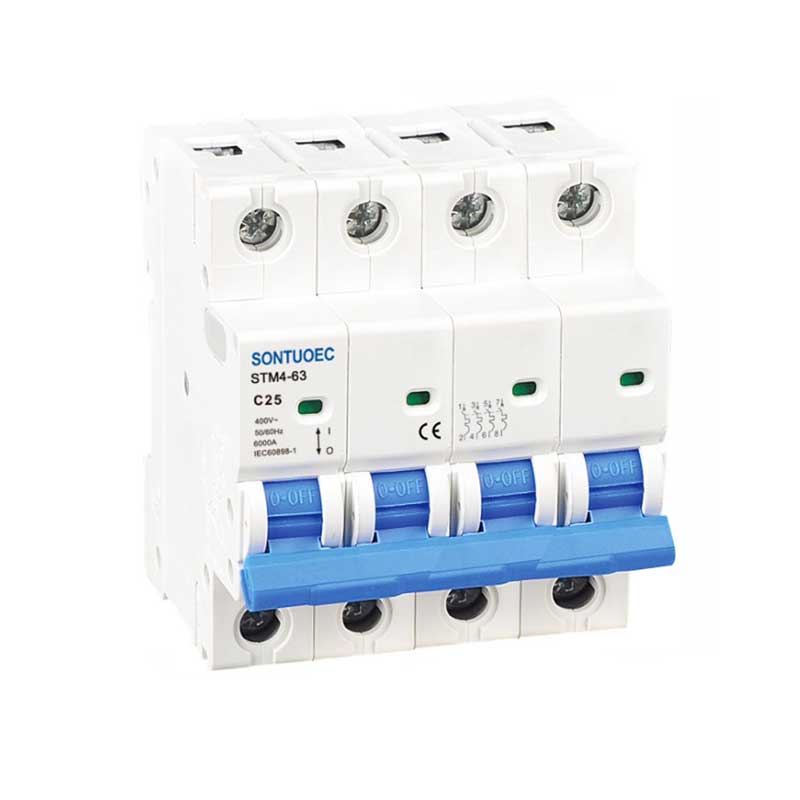

Modelka:STM4-63

Odeslat dotaz

Popis výrobku

Model	STM4-63
NORMA	IEC60898-1
Pól	1p, 2p, 3p, 4p
Kapacita zlomu zkratu	3ka, 4,5ka, 6ka
Hodnoceno Aktuální (in)	1,2,4,610,16,20,25,32,40,50,63a
Hodnoceno Napětí (UN)	AC230 (240)/400 (415) v
Hodnoceno Frekvence	50/60Hz
Křivka zakopnutí	B, C, D.
Magnetický vydání	B Křivka: mezi 3 a 5 in
	C Křivka: mezi 5in a 10in
	D křivka: mezi 10 až 14 palců
Elektromechanická vytrvalost	nad 6000 cyklů

Princip provozu

Pracovní princip elektrických jističů je založen na principech elektromagnetické indukce a mechanického přenosu. Když proud v obvodu překročí jmenovitou hodnotu, tepelný prvek uvnitř jističe se zahřívá a vytvoří deformaci bimetalu, nebo elektromagnet vytvoří dostatek sání, aby se zákon o odpojení mechanismu, čímž se obvod odřízl. Kromě toho má jistič také obloukové hasicí zařízení, které může účinně uhasit oblouk generovaný při porušování proudu a zabránit oblouku v poškození zařízení a personálu.

Hlavní komponenty

Elektrický jistič obecně sestává z kontaktního systému, systému hasicího oblouku, operačního mechanismu, útočníka, skořápky atd. Kontaktní systém se používá k připojení a odpojení jističe obvodu; Hasický systém oblouku se používá k uhasení oblouku generovaného při porušování proudu; Provozní mechanismus se používá k realizaci manuálního nebo automatického provozu jističe obvodu; Tripper je část, která spouští působení jističe obvodu podle situace poruchy v obvodu; Shell se používá k ochraně vnitřní struktury jističe a zabránění vnějšímu rušení.

Electrical Circuit Breaker
