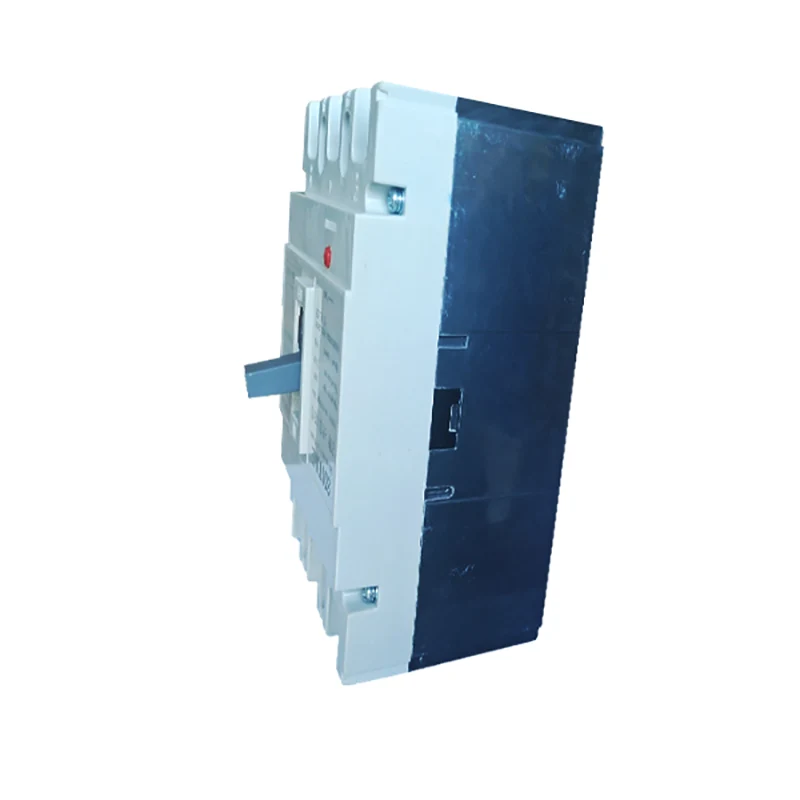

Elektrický jistič

Electric Molded Case Circuit Breaker je druh elektrického zařízení s ochrannými funkcemi, jako je přetížení, zkrat a podpětí. Jeho pracovní princip spočívá v tom, že za normálních provozních podmínek je jistič v sepnutém stavu, při přetížení obvodu, zkratu nebo pod napětím a jiných poruchách jistič automaticky odpojí obvod, aby byl chráněn obvod a bezpečnost zařízení.

Modelka:STM1-250L

Odeslat dotaz

Popis výrobku

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ohodnoceno Cortirucus curert		125			250			400			630			800			1250
Hodnoceno Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Jmenovité provozní napětí Ue(V)DC								500 550,7			501 000
Rated Issuation Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Testovací hlasitost jedna minuta (V)		3500			3500			3500			3500			3500			3500
Vypínací kapacita (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarický He	Times	7000			7000			4000			4000			2500			2000
Elektrický život	Times	2000			2000			1000			1000			800			600
Doba přestávky (ms)		20			20			20			20			20			20
Místo instalace		Jakékoliv místo
kapacita bolátoru		Ano
Norma		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Teplota (C)		25℃-50℃
Stupeň ochrany		b20
Příslušenství		OF/SD/MX
Vzdálenost oblouku (mm)		250

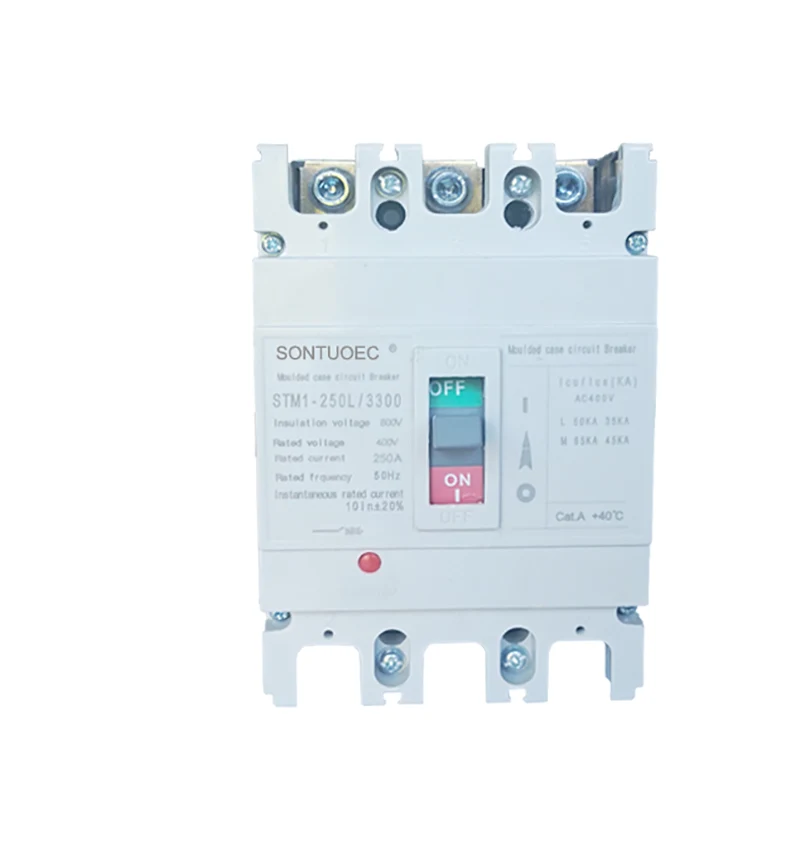

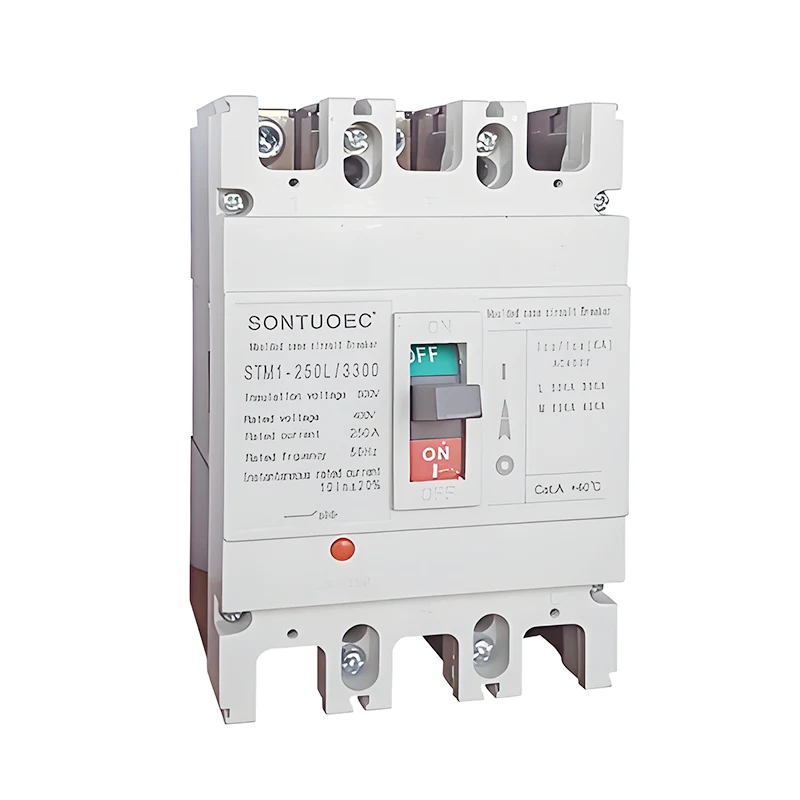

Model NE	STM1-250L/3300
Obloukové zhášecí médium	Vzduch
NORMA:	IEC 60947-2
Struktura	MCCB
Typ	Moulede case Circuit Přerušovač
Osvědčení	CE
Schválení	CE, ISO9001
Dodací lhůta	Uvnitř 20 dní
Specifikace	63A-630A
Původ	Wenzhou Zhejiang
Výrobní kapacita	2000 kusů/týden
Rychlost	Normální typ Jistič
Instalace	Opraveno
Počet pólů	3P 4P
Funkce	Konvenční Jistič, Ochrana proti selhání vypínače, Nadproudová ochrana
Cena	Továrna Cena
Záruční doba	12 měsíců
Přepravní balíček	Vnitřní Krabice/karton
Ochranná známka	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Kód HS	8536200000

Struktura a vlastnosti

Konstrukce: elektrický jistič se obvykle skládá z kontaktního systému, systému zhášení oblouku, ovládacího mechanismu, úderníku a pláště a dalších částí.

Vlastnosti:

Má vysokou lomovou kapacitu a dobrou dynamickou tepelnou stabilitu.

Plášť je vyroben z izolačního materiálu zpomalujícího hoření, odolného proti oblouku, s vysokou bezpečností.

Ovládací mechanismus je flexibilní a spolehlivý, což uživatelům vyhovuje manuálně nebo elektricky.

Odpojovač má různé ochranné funkce a může provádět odpovídající akce podle různých poruch obvodu.

Funkce a použití

Funkce: Elektrický jistič má různé ochranné funkce, jako je ochrana proti přetížení, ochrana proti zkratu, ochrana pod napětím a ochrana proti úniku. Mezi nimi ochrana proti přetížení znamená, že když je obvod přetížen, jistič může automaticky odpojit obvod, aby se zabránilo poškození zařízení v důsledku přehřátí; ochrana proti zkratu znamená, že když dojde ke zkratu v obvodu, jistič může rychle přerušit poruchový proud, aby se zabránilo požáru a jiným bezpečnostním nehodám; podpěťová ochrana znamená, že když je napájecí napětí nižší než jmenovitá hodnota, jistič může automaticky odpojit obvod, aby chránil zařízení před poškozením; a ochrana proti úniku znamená, že když dojde k úniku v obvodu, jistič může včas odpojit napájení, aby byla chráněna osobní bezpečnost. Ochrana proti úniku znamená, že jistič může přerušit napájení včas, když v obvodu dojde k úniku, aby byla chráněna osobní bezpečnost.

Použití: Elektrické jističe jsou široce používány v elektrických systémech v obytných, komerčních, průmyslových a dopravních oblastech. V rezidenční oblasti se používá k ochraně bezpečnosti domácích obvodů a elektrických zařízení; v komerční oblasti se používá k ochraně elektrických systémů velkých budov a komerčních prostor; v průmyslové oblasti se používá k řízení a ochraně bezpečného provozu továrních zařízení a strojů; v oblasti dopravy se používá k ochraně stabilního provozu semaforů, železničních návěstidel a dalších zařízení.
