Dz47le-63 Series Jednotný vzhled Velikost Jistič RCBO

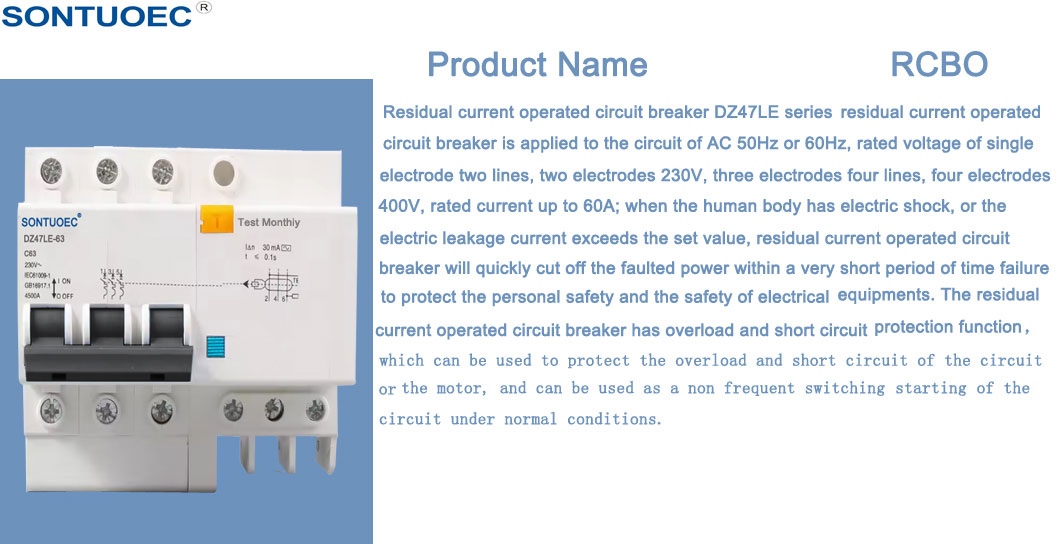

1.RCBO se používá hlavně v AC 50Hz(60Hz), jmenovité napětí 230/400V, jmenovitý proud 6A až 63A nízkonapěťový terminálový distribuční systém. RCBO se rovná funkci MCB+RCD; Používá se k ochraně před úrazem elektrickým proudem a k ochraně před nepřímým dotykem člověka, k ochraně elektrického zařízení, když se lidské tělo dotkne elektřiny nebo svodový proud elektrické sítě překračuje stanovenou hodnotu, ak ochraně proti přetížení a zkratu; Může se také jednat o nefrekvenčního operátora v okruhu, který se běžně používá v obytných a komerčních čtvrtích. Vyhovuje normě IEC61009-1. 2.MCB se používá v AC50/60Hz, jmenovité napětí 230V3, 4 póly 400V, jmenovitý proud do 63A pro ochranu proti přetížení a zkratu a také pro nečasté spínání v normálním případě. Je široce používán v průmyslu, obchodu a domácnosti. Tento produkt odpovídá standardu IEC60898. 3. RCCB je ve shodě s normami IEC61008. Může okamžitě přerušit poruchový obvod v případě nebezpečí úrazu elektrickým proudem nebo zemního svodu na dálkovém vedení. Je tedy vhodný, aby se zabránilo nebezpečí úrazu elektrickým proudem a požáru způsobenému zemním svodem. Lze jej použít v obvodech do jednofázového 240V, třífázového 415V, 50 nebo 60Hz.

Modelka:DZ47LE-63

Odeslat dotaz

Popis výrobku

Specifikace:

RCBO

	Norma	Jednotka	IEC/EN 61009-1
Elektrický	Režim		Elektronický typ
funkce	Typ (snímaný tvar vlny zemního úniku)		A, AC
	Termomagnetická spouštěcí charakteristika		B, C, D
	Jmenovitý proud ln	A	6,10,16,20,25,32,40,63
	Poláci	P	1P+N, 3P+N
	Jmenovité napětí Ue	V	AC 230, 400
	Jmenovitá citlivost I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Jmenovitá zbytková vypínací a vypínací kapacita l△m	A	500
	Jmenovitá zkratová kapacita Icn	A	6000
	Přestávka pod I△n	S	≤0,1
	Jmenovitá frekvence	Hz	50/60
	Jmenovité impulzní výdržné napětí (1,2/50)Uimp	V	4000
	Dielektrické zkušební napětí při ind.Freq po dobu 1min	kV	2
	Izolační napětí Ui	V	250
	Stupeň znečištění		2
Mechanické vlastnosti	Elektrická životnost		4000
	Mechanická životnost		10000
	Indikátor poruchového proudu		ANO
	Stupeň ochrany		IP20
	Okolní teplota	ºC	-5~+40 (viz speciální aplikace
	(s denním průměrem≤35ºC)	ºC	korekce teplotní kompenzace)
	Skladovací teplota	ºC	-25~+70
Instalace	Typ připojení terminálu		Kabelová/kolíková přípojnice/přípojnice typu U
	Velikost terminálu nahoře/dole pro kabel	mm2	25
	Velikost terminálu nahoře/dole pro kabel	AWG	5. 18. 20
	Velikost svorek nahoře/dole pro přípojnici	mm2	25
	Velikost svorek nahoře/dole pro přípojnici	AWG	3. 18. čer

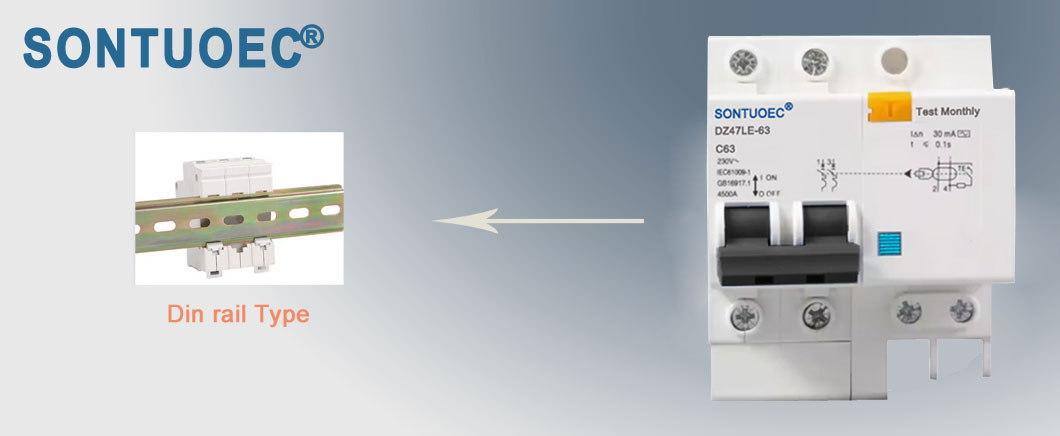

	Montáž		Na DIN lištu EN 60715 (35 mm) pomocí rychloupínacího zařízení
	Spojení		shora

Přehled produktu:

1. Zajistěte ochranu proti zemnímu spojení/svodovému proudu a funkci izolace

2. Vysoká odolnost proti zkratovému proudu3. Použitelné pro svorkovnici a připojení přípojnic typu kolík/vidlice

5. Automaticky odpojte obvod, když dojde k zemnímu spojení/svodovému proudu a překročí jmenovitou citlivost

6. Nezávislé na napájení a síťovém napětí a bez vnějšího rušení, kolísání napětí.

MCB

Model	MCB
Norma	IEC60898-1
Pól	1P, 2P, 3P, 4P
Vypínací křivka	B, C, D
Jmenovitá zkratová kapacita (Icn)	3KA,4,5KA,6KA,10KA
Jmenovitý proud (In)	1,2,4,6,10,16,20,25,32,40,50,63A
Jmenovité napětí (Un)	AC230(240)/400(415)V
Magnetické spouště	Křivka B: mezi 3 a 5 palce
	Křivka B: mezi 3 a 5 palce
	C křivka: mezi 5 a 10In
	C křivka: mezi 5 a 10In
	D křivka: mezi 10 a 14In
	D křivka: mezi 10 a 14In
Elektromechanická odolnost	více než 6000 cyklů C

RCCB


	Norma	Jednotka	IEC/EN 61008-1
Elektrický	Typ (snímaný tvar vlny zemního úniku)		AC,A
Funkce	Jmenovitý proud In	A	16,25,32,40,63
	Poláci	P	2,4
	Jmenovité napětí Ue	V	230/400
	Jmenovitá citlivost I n	A	0,01, 0,03, 0,1, 0,3
	Izolační napětí Ui	V	500
	Jmenovité zbytkové vytváření a	A	630
	vypínací schopnost I m
	Zkratový proud I c	A	4500/6000
	pojistka SCPD	A	6000
	Přestávka pod I n	s	<0,1
	Jmenovitá frekvence	Hz	50/60
	Stupeň znečištění		2
MechanickýI	Elektrická životnost	t	4000
funkce	Mechanický život	t	20000
	Indikátor poruchového proudu		Ano
	Stupeň ochrany		IP20
	Okolní teplota	C	Od -25C do 40C
	(s denním průměrem 35)
	Skladovací teplota	C	Od -25 C do 70 C

FAQ

Q 1. Jaká je platební lhůta? A. Přijímáme TT, 30% vklad a 70% zůstatek proti kopii BL

Q 2. jaká je dodací lhůta?

Odpověď: Výroba obvykle zabere asi 25 dní

Q 3. Řekněte mi standard balíčku?

A. Obvykle jsou kartony, ale také je můžeme zabalit podle vašeho požadavku.

Q 4. Souhlasili byste s používáním našeho loga?

A. Pokud máte dobré množství, není absolutně žádný problém udělat OEM.

Q5. Mohu si vzít nějaké vzorky?

Odpověď: Ano, podporujeme odběr vzorků před zadáním objednávky. Neváhejte nás kontaktovat, pokud máte nějaké požadavky.

Q6. Jste původní Factory?

Odpověď: Ano, máme vlastní továrnu.

Q7. Jak se můžete ujistit o kvalitě produktů?

Odpověď: Budeme v souladu s mezinárodními standardy kvality, abychom zkontrolovali každou položku před opuštěním naší továrny.Kontaktujte násDěkujeme za přečtení.Pokud nějaký produkt splňuje vaše potřeby.Uvítáme, když nám pošlete e-mail nebo přes Wechat a WhatsApp.Jsme si jisti, že vaše jakékoli informace mohou být bez prodlení zohledněny.
