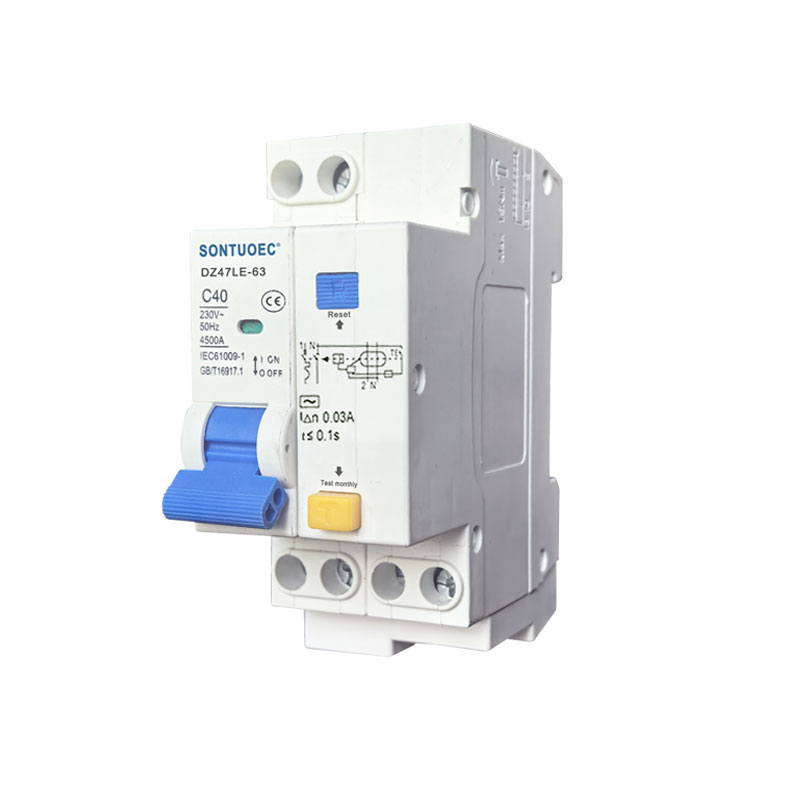

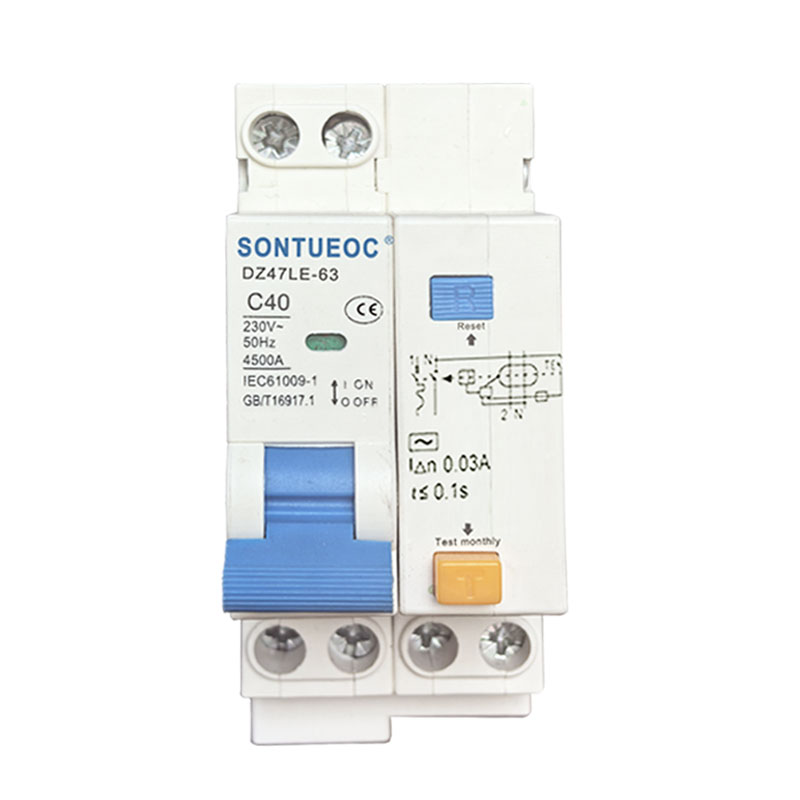

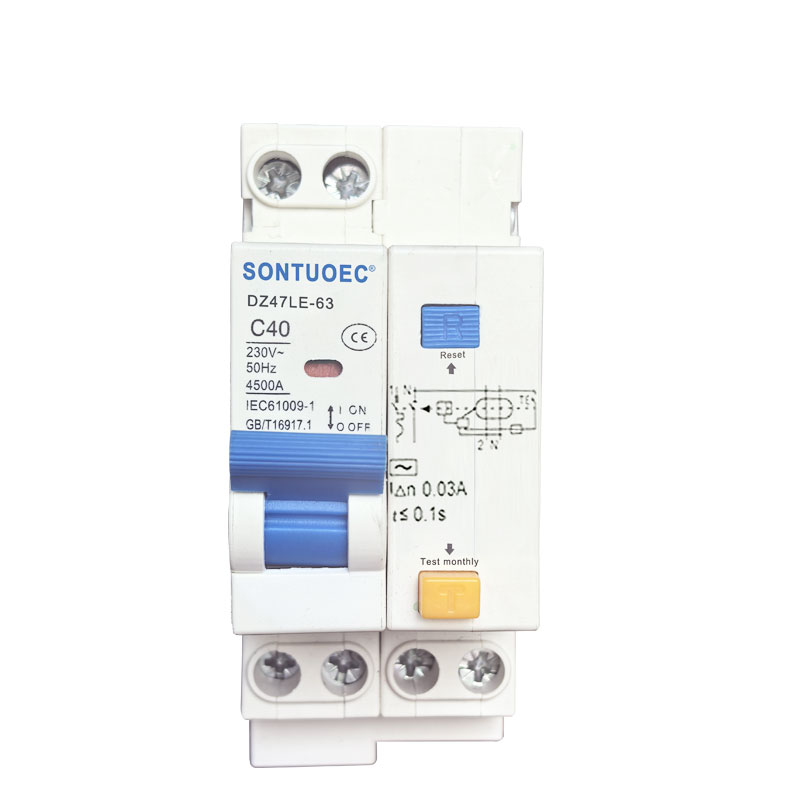

Jistič svodového proudu řady Dz47le-63 RCBO

SONTUOEC je jedním z čínských dodavatelů/výrobců specializujících se na výrobu různých malých elektrických spotřebičů. DZ47LE použitelné na řadu střídavého proudu 50/60 Hz jmenovitého napětí 230 V pro jednopólový dvou vodič, 2 pól 3 nebo 400V pro 3 wire. 4 pólové a jmenovitý proud až 63 A. Může chránit linku a motor před přetížením a zkratem Lze také použit na občasné převody linky a občasné spouštění motoru. Vyhovuje normám IEC61009.1.

Modelka:DZ47LE-63

Odeslat dotaz

Popis výrobku

Technické parametry:

Jmenovité napětí (V)	Jmenovitý proud případu Inm(A)	Poláci	Neutra	Rated CurrentIn(A)	Jmenovitá zkratová vypínací kapacita Icu(KA)		Jmenovitý Current Leakage Breaking Current	Jmenovitý proud bez přerušení (mA)
Jmenovité napětí (V)	Jmenovitý proud případu Inm(A)	Poláci	Linel	Rated CurrentIn(A)	Breaking Capacity Icu (KA)	COS	(mA))	Jmenovitý proud bez přerušení (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

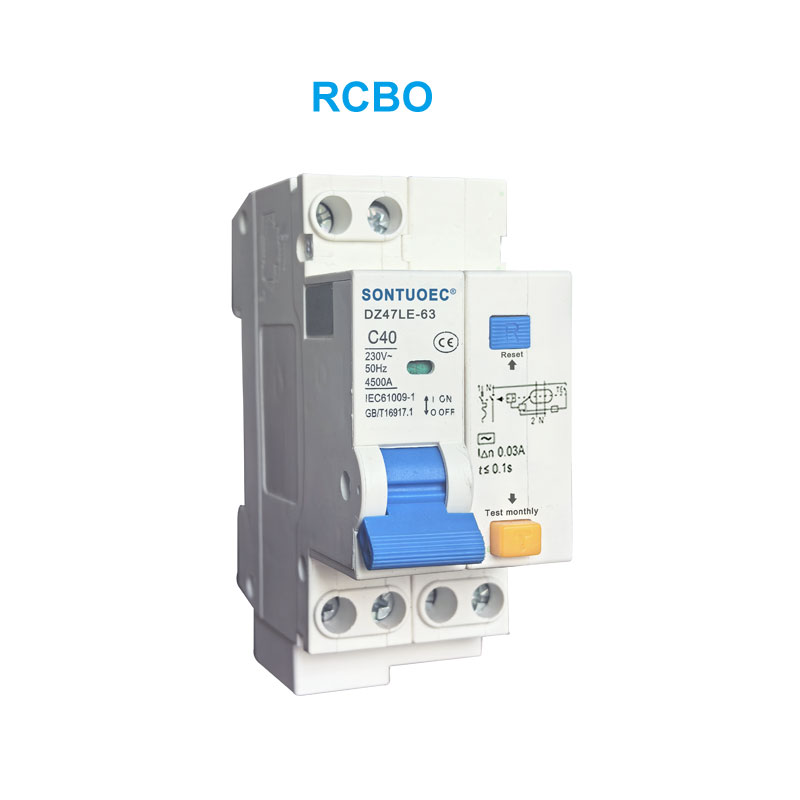

Proudový chránič DZ47LE s nadproudovou ochranou (elektronický):

1. Aplikace

Personální a požární ochrana

Ochrana kabelů a vedení proti přetížení a zkratu

2. Obecná pravidla pro výběr RCBO:

a.Jmenovitý zbytkový provozní proud

V ≤ 30 mA: přídavná ochrana v případě přímého kontaktu In ≤ 300 mA: preventivní protipožární ochrana v případě zemních poruchových proudů

b.Vypínací třída

Třída AC - Vypínání je zajištěno pro sinusové, střídavé proudy, ať už jsou rychle přiváděny nebo pomalu narůstají.

c.Vypínací křivka

křivka C (5-10 In) ochrana a kontrola obvodů proti přetížení a zkratu; ochrana pro odporové a indukční zátěže s nízkým zapínacím proudem.

křivka D (10-14 In) ochrana a kontrola obvodů proti přetížení a zkratu; ochrana obvodů, které napájejí zátěže vysokým zapínacím proudem při uzavření obvodu (tranformátory NN/NN, průrazné lampy).
