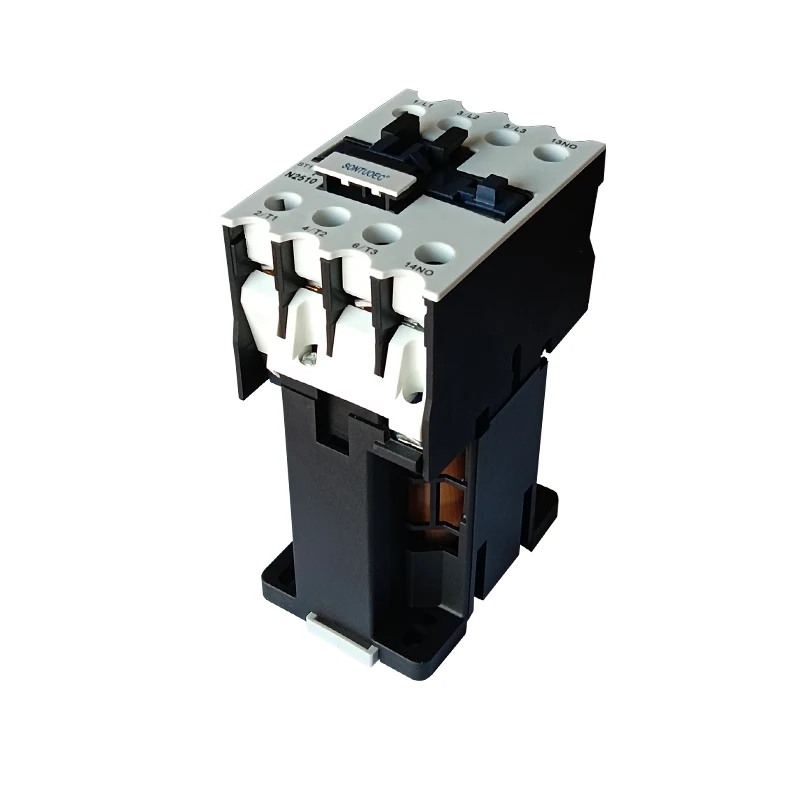

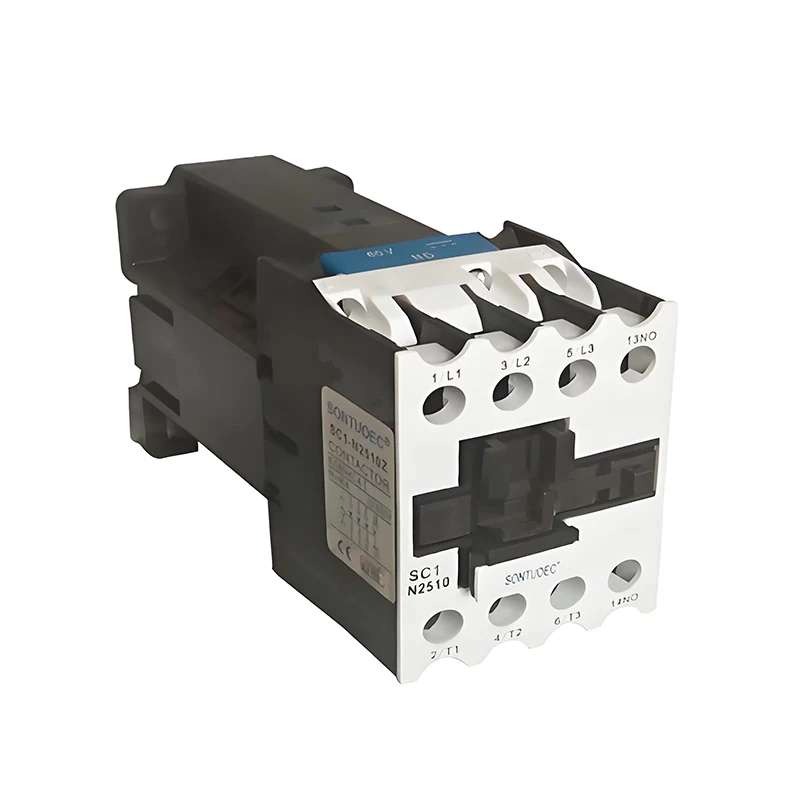

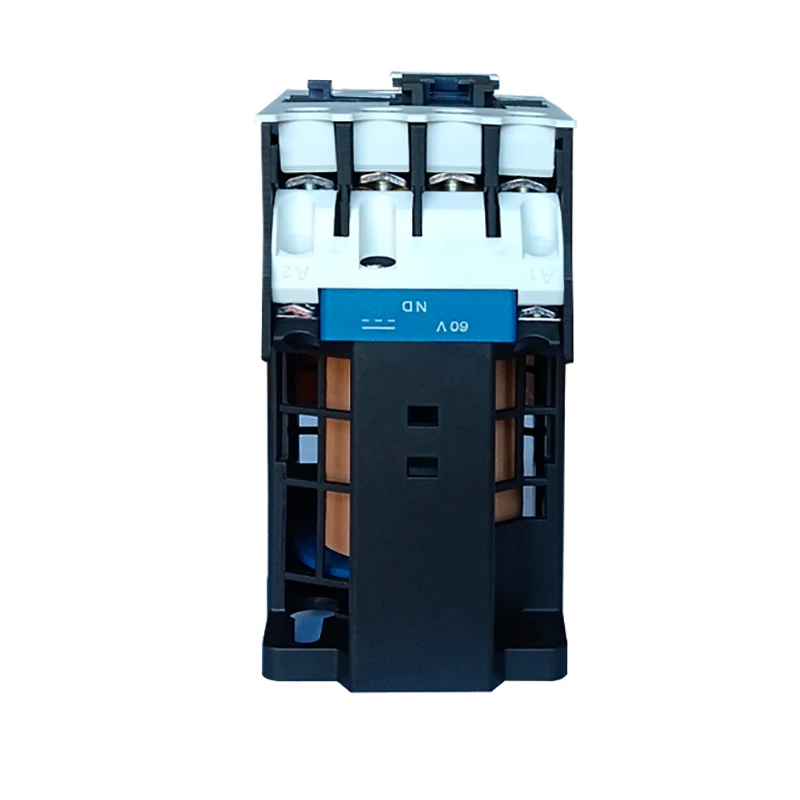

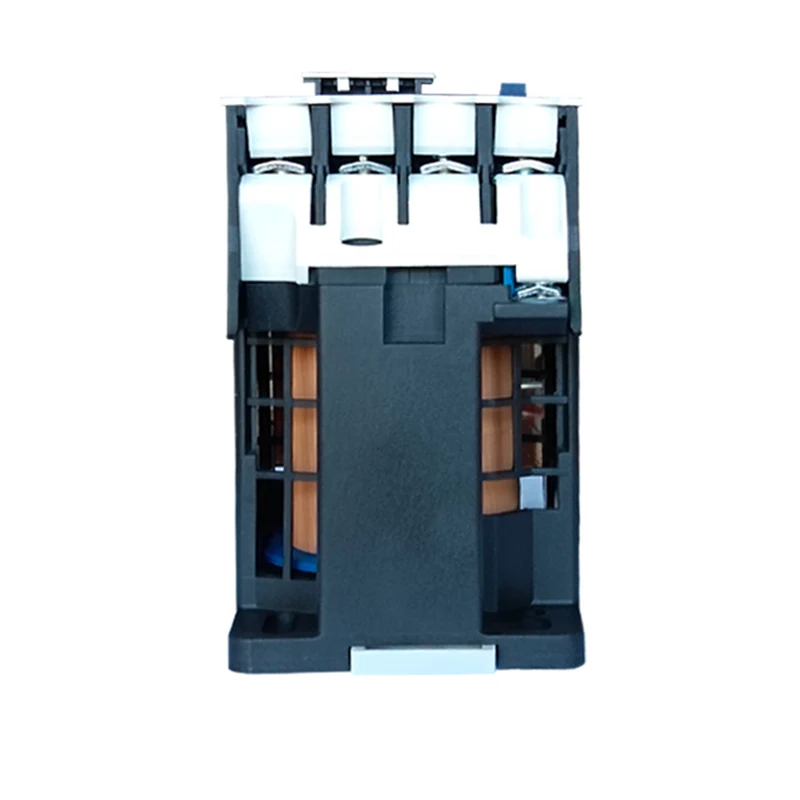

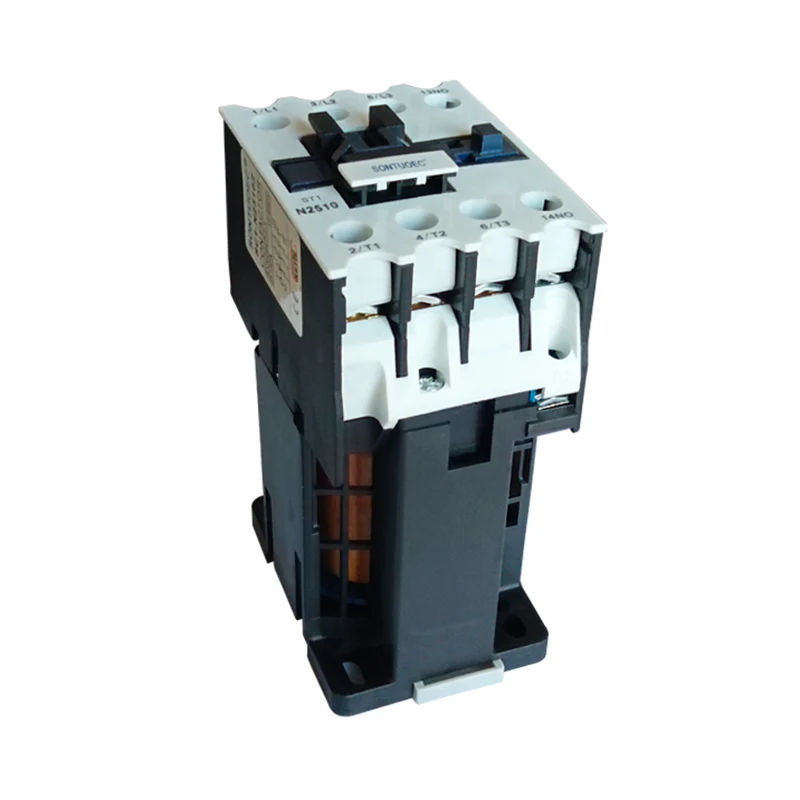

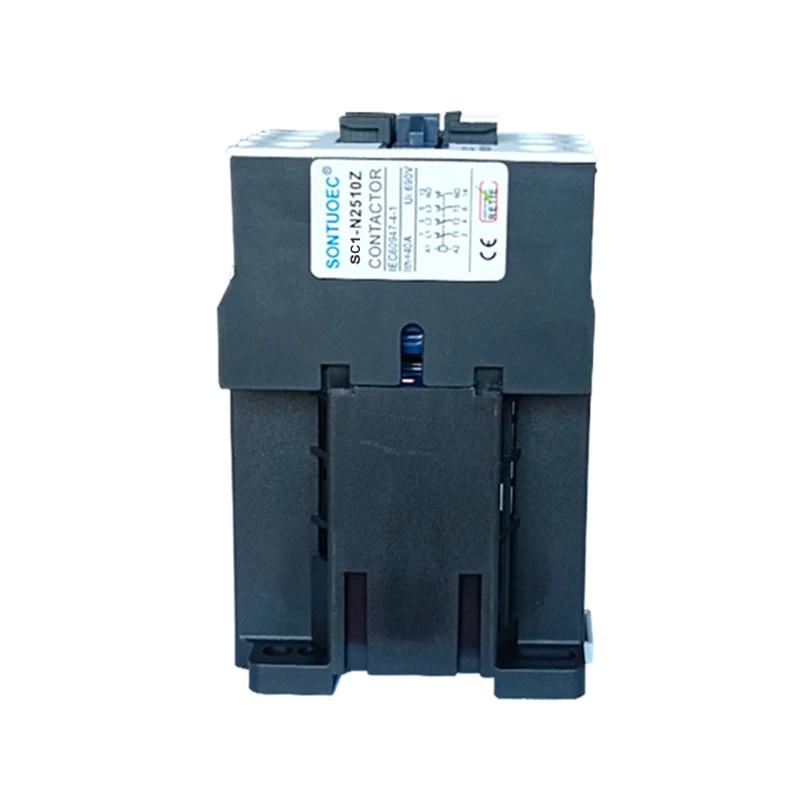

DC magnetický stykač

Princip provozu

Když je napájena cívka magnetického stykače DC, proud DC v cívce generuje magnetické pole. Toto magnetické pole způsobí, že statické železné jádro generuje elektromagnetické sání, které přitahuje pohyblivé železné jádro, čímž vede k kontaktnímu systému. Normálně se běžně uzavřené kontakty otevřou a normálně otevřené kontakty se zavřou a uvědomí si ovládání obvodu zapnutí/vypnutí. Když je cívka de-onesení, elektromagnetické sání zmizí, pohyblivé železné jádro se resetuje pod působením jara a kontakty se vracejí do jejich původního stavu.

Hlavní struktura a vlastnosti

Elektromagnetický systém: včetně cívky, statického železa a pohyblivého jádra železa a dalších komponent, je klíčovou součástí generování magnetického pole a řízení účinku kontaktů.

Kontaktní systém: včetně normálně otevřených kontaktů a normálně uzavřených kontaktů, které se používá k ovládání zapnutého obvodu. Kontaktní materiály mají obvykle dobrou elektrickou vodivost a vysokou teplotu.

Hasicí zařízení oblouku: K ochraně kontaktu před poškozením se používá k uhasity oblouku. Pro stykače s velkou kapacitou je obzvláště důležitý návrh zařízení pro hasičování oblouku.

DC magnetický stykač je charakterizován jednoduchou strukturou, spolehlivou akcí, dlouhou životností a snadnou údržbou. Současně má v důsledku použití napájecího zdroje DC nízkou spotřebu energie a hluk.

Výběr a preventivní opatření

Při výběru magnetického stykače DC je třeba zvážit následující faktory:

Jmenovité napětí: Ujistěte se, že jmenovité napětí vybraného stykače odpovídá DC napětí v obvodu.

Hodnocený proud: Podle množství proudu zatížení v obvodu vyberte stykač s příslušnou hodnotou jmenovitého proudu. Současně je také nutné zvážit kapacitu přetížení a zkratu odolané kapacitě stykače.

Kontaktní formulář a číslo: Podle požadavku na ovládání obvodu vyberte příslušný kontaktní formulář a číslo. Například, zda jsou nutné normálně otevřené nebo normálně uzavřené kontakty a kolik kontaktů je potřeba.

Značka a kvalita: Vyberte si známé značky a vysoce kvalitní produkty, abyste zajistili spolehlivost a životnost stykače. Zvažte také faktory, jako je služba produktu a technická podpora.

Při používání magnetických stykačů DC musíte věnovat pozornost následujícím záležitostem:

Správné zapojení: Ujistěte se, že zapojení stykače je správné, aby nedošlo k nesprávnému zapojení, což vede k selhání obvodu nebo poškození stykače.

Pravidelná kontrola a údržba: Pravidelně kontrolujte a udržujte stykač, včetně čištění kontaktů, kontroly odporu cívky a izolační odolnosti. Ujistěte se, že stykač je v dobrém pracovním stavu.

Vyvarujte se přetížení a zkratu: vyhněte se nechte stykače pracovat pod přetížením nebo zkratem po dlouhou dobu, abyste se vyhnuli poškození stykače a ovlivňovali stabilitu obvodu.
