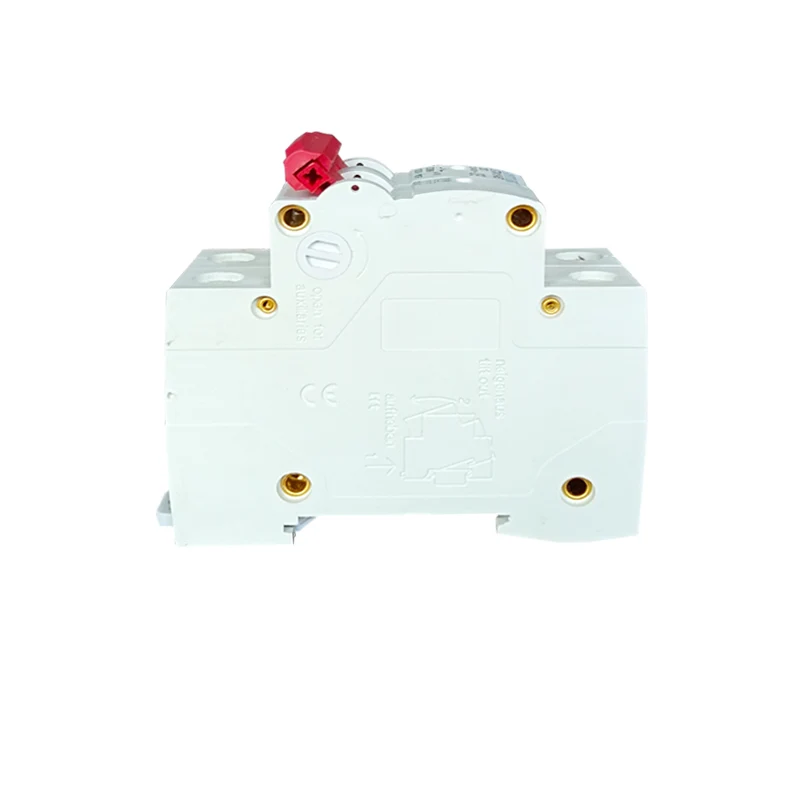

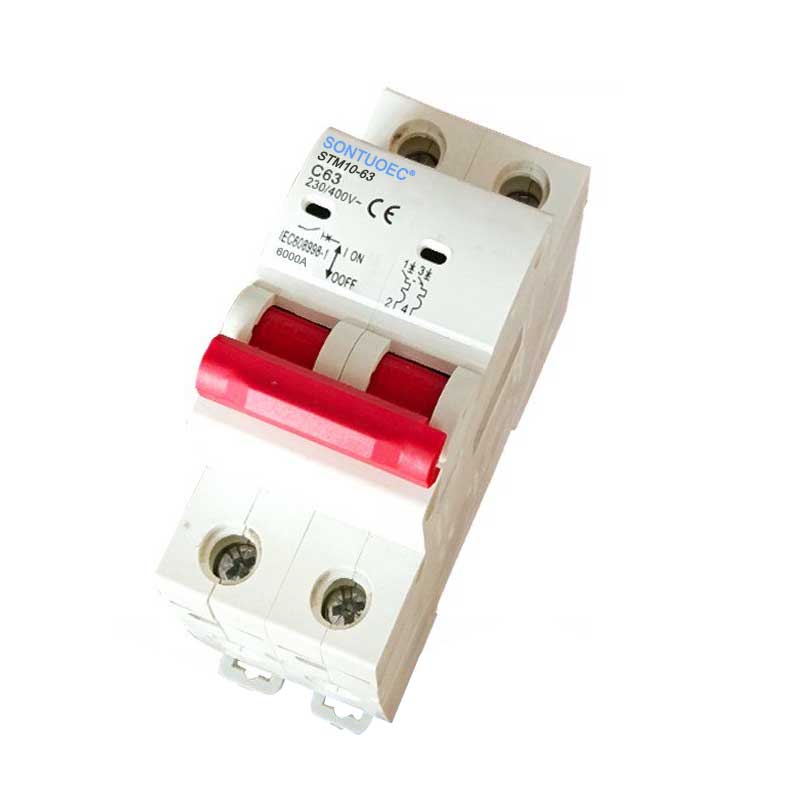

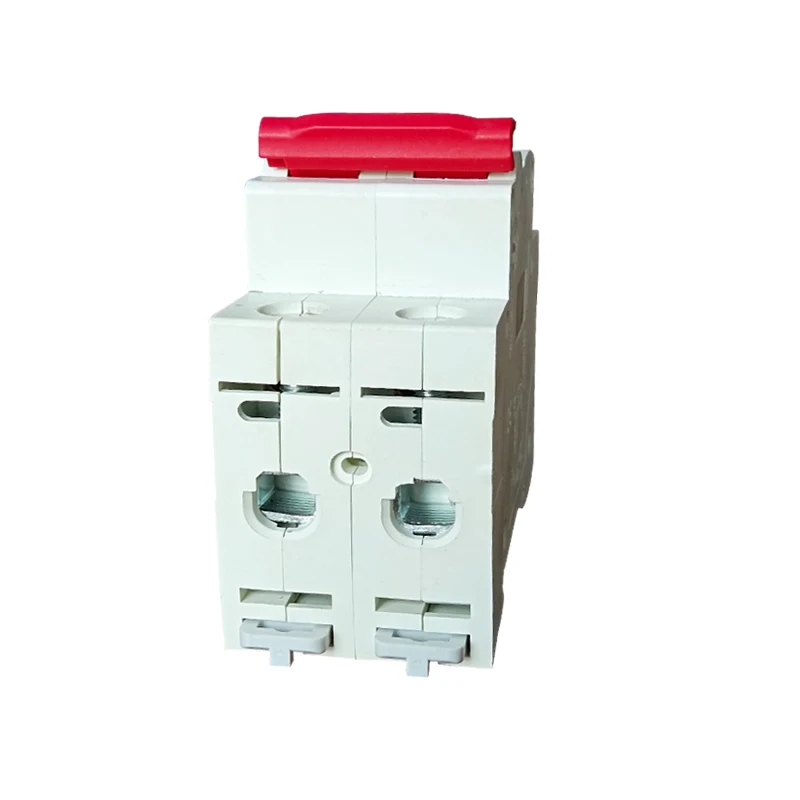

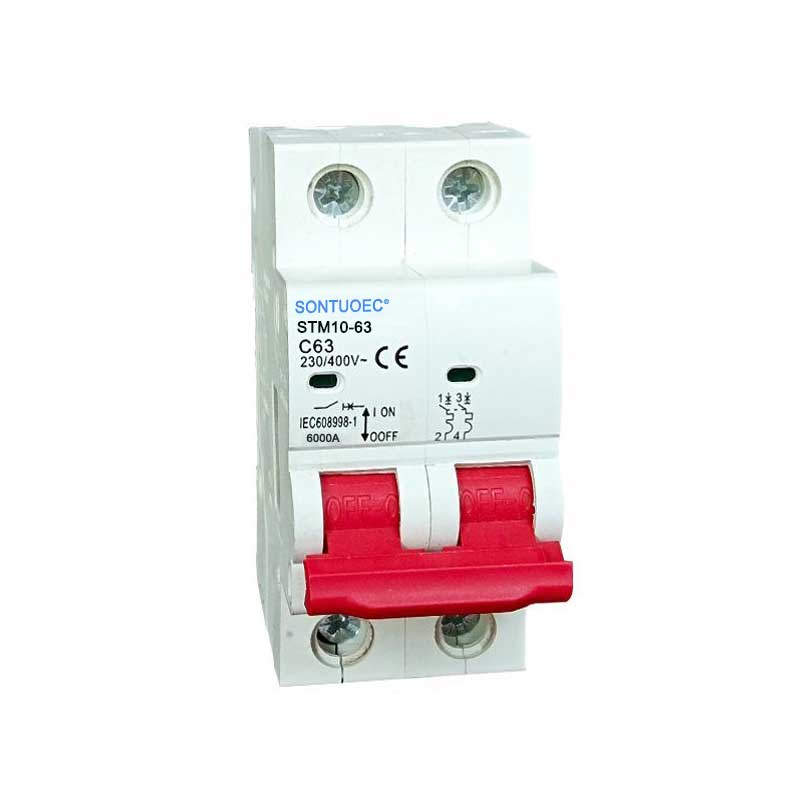

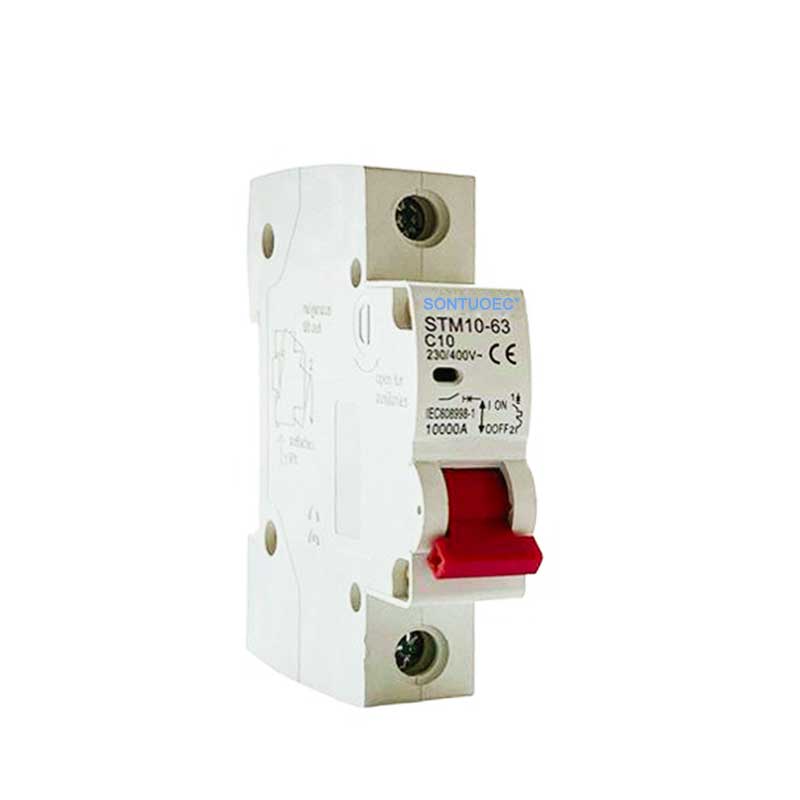

Curve D MCB Miniaturní obvod jistič

V souladu s řadou mezinárodních bezpečnostních standardů a autoritativních certifikací poskytuje Curve D MCB Miniaturní jistič obvodů spolehlivou ochranu elektrických systémů a je široce používán v různých aplikacích, kde je vyžadována vysoká bezpečnost a stabilita. Při výběru a používání křivky D MCB se doporučuje, aby výběr byl založen na specifických požadavcích na elektrický systém a charakteristice zatížení a dodržoval se příslušné kódy instalace a údržby.

Modelka:STM10-63

Odeslat dotaz

Popis výrobku

Norma		IEC/EN 60898-1
Elektrický funkce	Hodnocený proud v	A	1,2,4,610,16,20,25,32,40,50,63a
	Poláci	P	1p, 2p, 3p, 4p
	Jmenovité napětí ue	V	AC 230/400
	Izolační napětí UI	V	500
	Hodnocená frekvence	Hz	50/60
	Hodnocená lámací kapacita	A	3000, 4500, 6000
	Hodnocené impuls odolané napětí (1.2/50) UIMP	V	4000
	Dielektrické zkušební napětí v Ind.Freq. pro 1 min	KV	2
	Stupeň znečištění		2
	Charakteristika termo-magnetického uvolňování		B, C, D.
Mechanický funkce	Elektrický život	t	4000
	Mechanický život	t	10000
	Titul ochrany		IP20
	Referenční teplota pro nastavení tepelného prvku	° C.	30
	Okolní teplota (s denním průměrem ≤ 35 ° C)	° C.	-5 ~+40 (speciální aplikace, viz Korekce kompenzace teploty)
	Teplota skladování	° C.	-25 ~+70
Instalace	Typ připojení terminálu		Kabelový/pin-types Busbar
	Velikost terminálu nahoře/dole pro kabel	mm2	25
		Awg	18-3
	Terínární velikost horní/dolní části pro přípojník	mm2	25
		Awg	18-3
	Utahování točivého momentu	N*m	2
		In-lbs	18
	Montáž		na DIN Rail EN 60715 (35 mm) pomocí rychlého klipového zařízení
	Spojení		Shora a dole

Charakteristiky produktu

 Jmenovitý proud a napětí: Křivka D MCB jsou vhodná pro širokou škálu jmenovitých proudů, jako jsou 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A atd., Stejně jako pro jmenovité napěťové rozsahy, jako je 110V, 220V, 400V atd., A pro frekvence 50/60Hz.

 Charakteristiky stažení: Křivka D MCB jsou zvláště vhodná pro vysoké induktivní zatížení a distribuční systémy, které vytvářejí velké proudy, jako jsou elektrické zařízení, které vytvářejí pulzní proudy, malé motory atd. Mohou být použity v široké škále aplikací, jako jsou systémy distribuce energie, systémy distribuce výkonu a systémy napájení. Jeho okamžitý zlomový proud je obvykle 10-40krát vyšší než jmenovitý proud, což znamená, že může rychle odříznout obvody a chránit zařízení před poškozením během náhlého zvýšení proudu.

Ochrana zkratu: D-křivka MCB má vysokou přestávkovou kapacitu zkratu, jako je hodnocená přestávka zkratu 6KA u některých produktů, které mohou spolehlivě chránit obvody před zkratovým proudem.

 Bezpečnostní standardy a certifikace: Tyto výrobky obvykle dodržují řadu mezinárodních bezpečnostních standardů, jako jsou EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 atd., A získaly autoritativní osvědčení, jako je CB, CCC, TUV atd., Aby bylo zajištěno, že jsou produkty bezpečné a spolehlivé.
