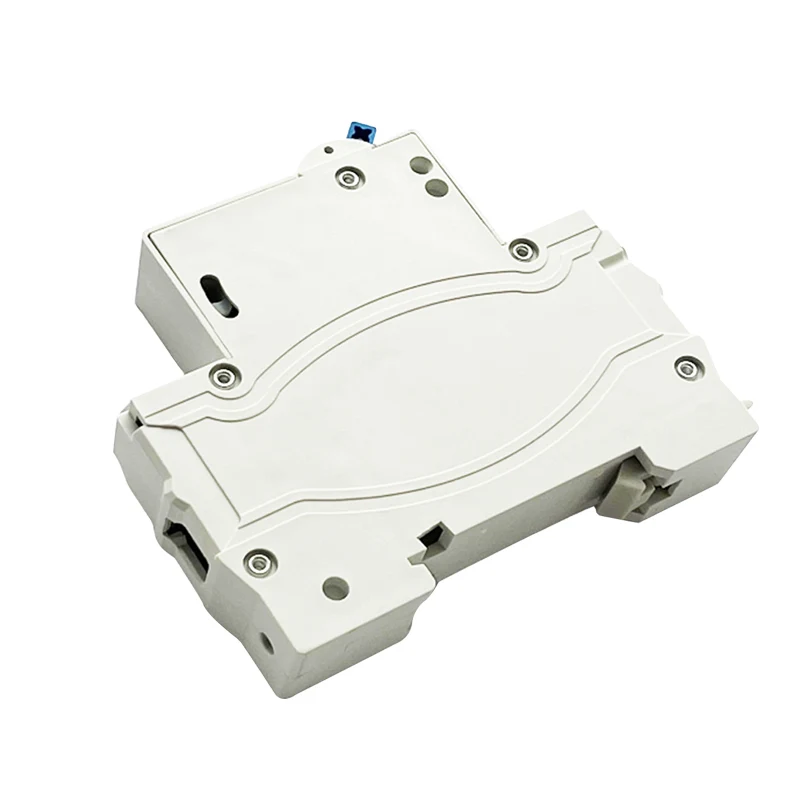

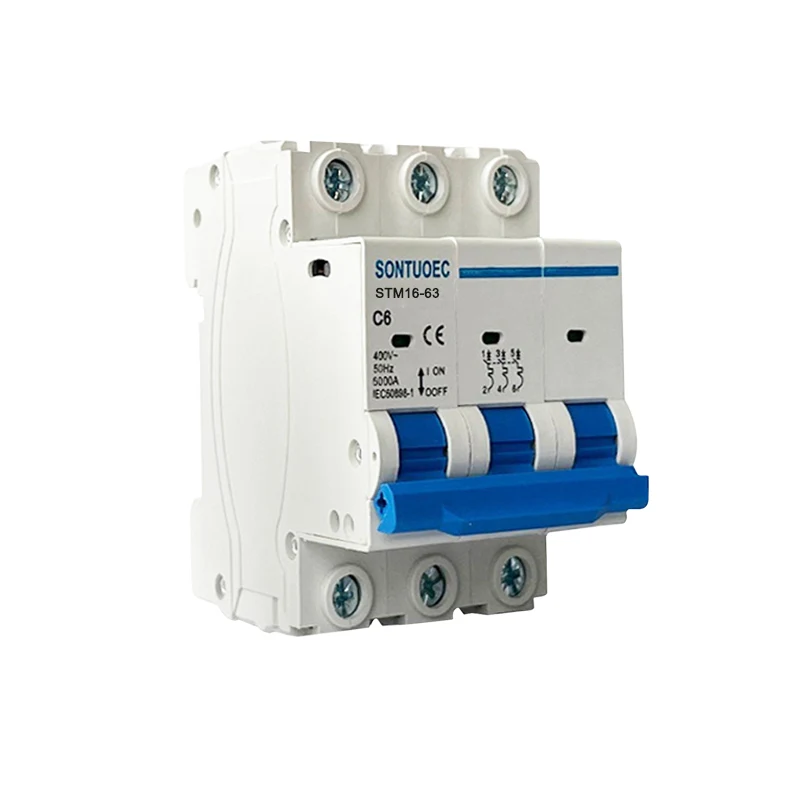

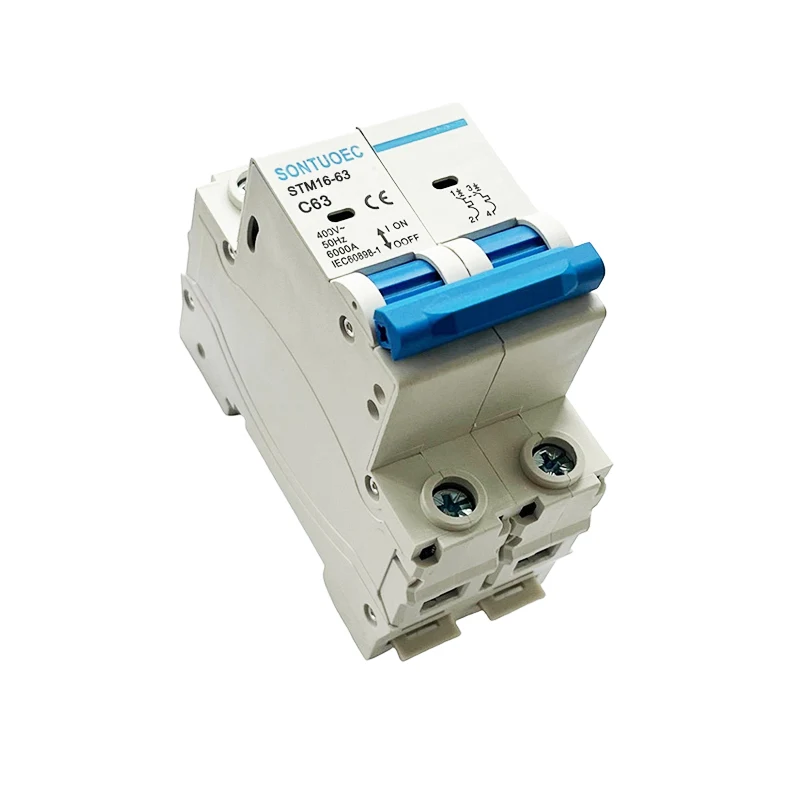

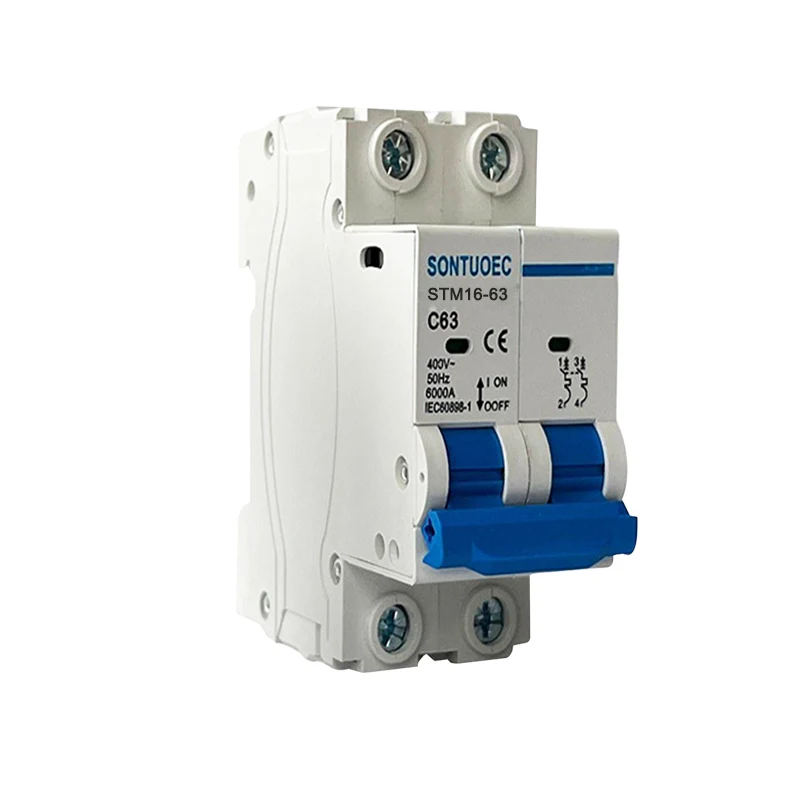

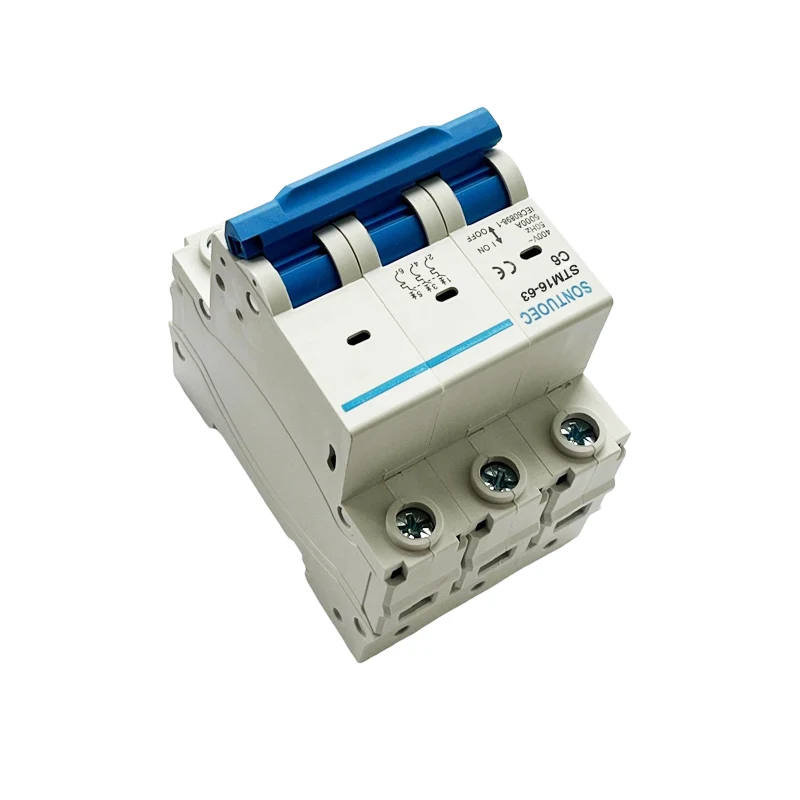

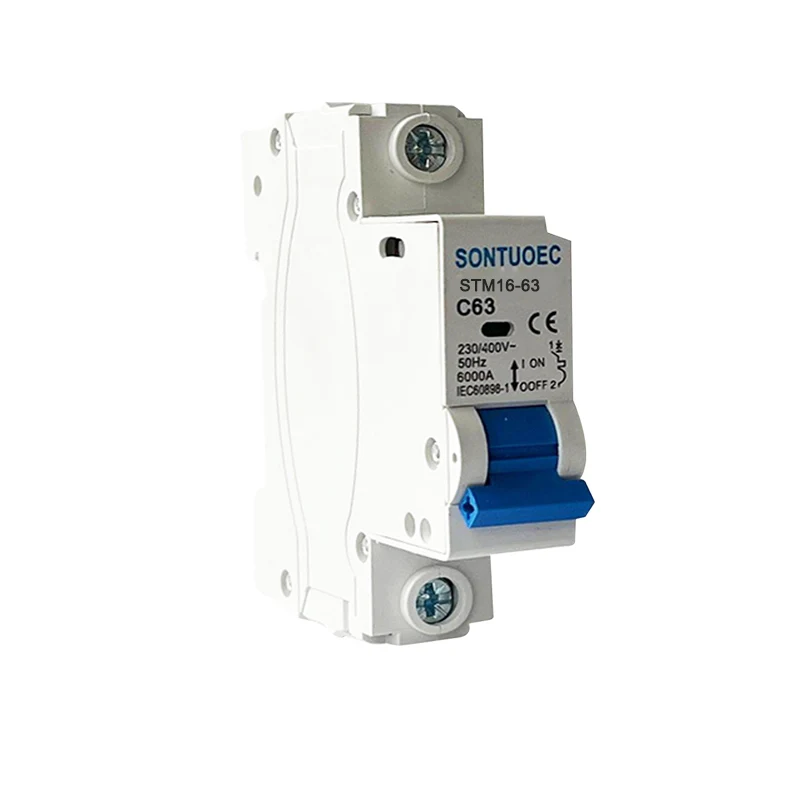

Křivka C MCB Miniaturní jistič

Křivka C MCB Miniaturní jistič je miniaturní jistič obvodů, který se široce používá v místech, jako jsou rezidence, komerční budovy a průmyslové zařízení, zejména v obvodech, kde jsou pro ochranu elektrického zařízení a osobní bezpečnost nezbytné charakteristiky uvolňování křivky C.

Modelka:STM16-63

Odeslat dotaz

Popis výrobku

Model	STM16-63
NORMA	IEC60898-1
Pól	1p, 2p, 3p, 4p
Kapacita zlomu zkratu	3ka, 4,5ka, 6ka
Hodnoceno Aktuální (in)	1,2,4,610,16,20,25,32,40,50,63a
Hodnoceno Napětí (UN)	AC230 (240)/400 (415) v
Hodnoceno Frekvence	50/60Hz
Křivka zakopnutí	B, C, D.
Magnetický vydání	B Křivka: mezi 3 a 5 in
	C Křivka: mezi 5in a 10in
	D křivka: mezi 10 až 14 palců
Elektromechanická vytrvalost	nad 6000 cyklů

Funkce a výhody

 Malá velikost a lehká hmotnost: Křivka C MCB Miniaturní jistič má kompaktní design pro snadnou instalaci a úsporu prostoru.

 Spolehlivý provoz: Prostřednictvím přesné křivky uvolnění a spolehlivé elektromagnetické uvolňovací zařízení může rychle odříznout vadný obvod a zabránit poškození elektrického zařízení.

 Vícenásobná ochranná funkce: Kromě ochrany zkratu má také ochranu proti přetížení a funkce ochrany nadměrného napětí, které komplexně chrání bezpečnost obvodů.

 Silná použitelnost: Křivka uvolňování křivky C je použitelná pro většinu konvenčních zatížení, jako je osvětlení, zásuvky atd., Které mohou uspokojit potřeby různých obvodů.

Princip provozu

Provozní princip křivky C MCB je založen hlavně na monitorování proudu a působení odpojovacího mechanismu. Když proud v obvodu překročí nastavenou hodnotu, bude elektromagnetický uvolňovací mechanismus působí rychle, aby odřízl obvod. Současně se tepelné uvolňování také zahřívá během současného přetížení, ohýbá bimetal a tlačí mechanismus volného uvolňování, aby působil, čímž se odřízl obvod. Křivka uvolňování typu C znamená, že za podmínek přetížení má jistič s přetížením pomalejší, aby se přizpůsobila krátkodobým požadavkům na přetížení některých zatížení.

Opatření na výběr a instalace

Odpovídající hodnocení proudu k zatížení: Při nákupu křivky C MCB je nutné zajistit, aby aktuální hodnocení jističe odpovídalo zatížení obvodu, aby se zabránilo přetíženému použití, které by mohlo vést k poškození zařízení nebo spuštění neobvyklého odpojení.

Výběr provozních charakteristik: Křivky stripování křivek C jsou vhodné pro většinu konvenčních zatížení, ale přesný výběr bude nutné stanovit požadavky na aplikaci obvodu.

Umístění instalace: MCB by měla být nainstalována v distribučním nebo přepínacím boxu, aby byla zajištěna bezpečnost a spolehlivost obvodu. Současně by mělo být nainstalováno na místě, kde je snadné jej provozovat a monitorovat, takže v případě poruchy lze přijmout včasná opatření.

Pravidelná kontrola a údržba: Aby se zajistilo správné fungování křivky C MCB, je třeba ji pravidelně zkontrolovat a udržovat. To zahrnuje kontrolu, že kontakty jističe jsou v dobrém stavu, že mechanismus odpojení je flexibilní atd.
