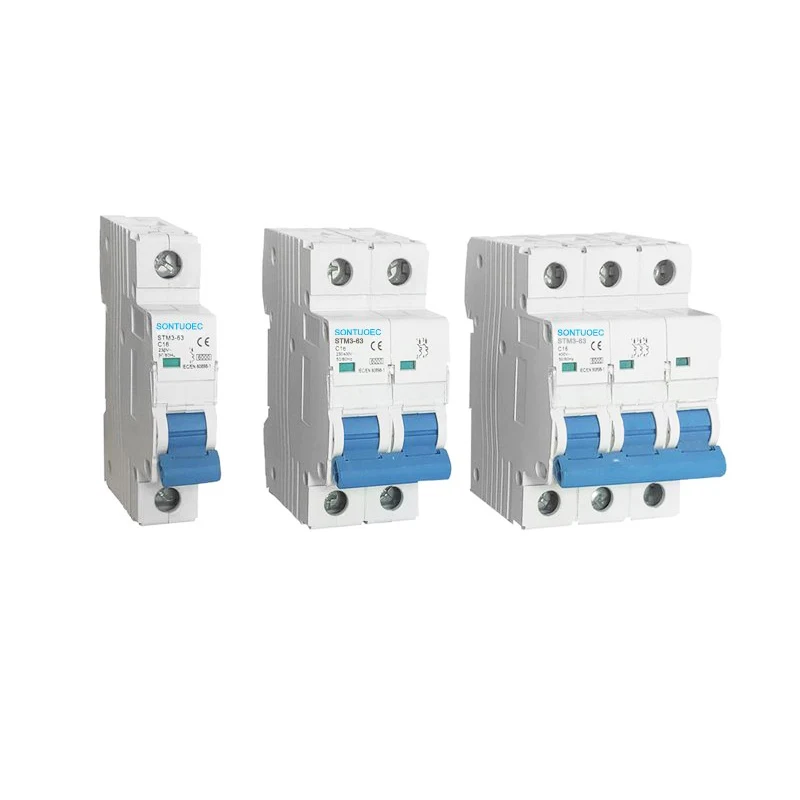

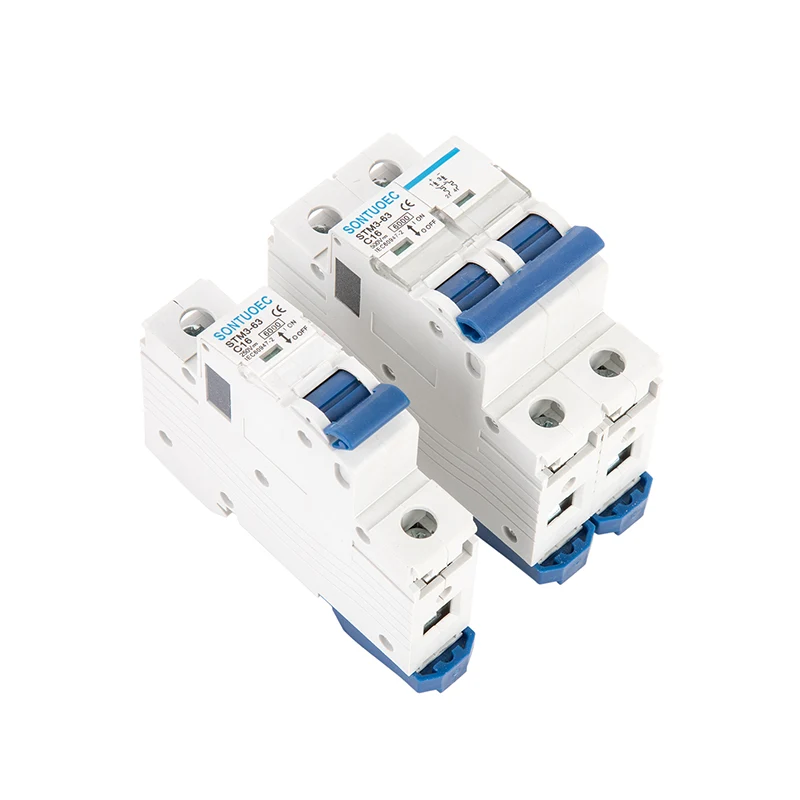

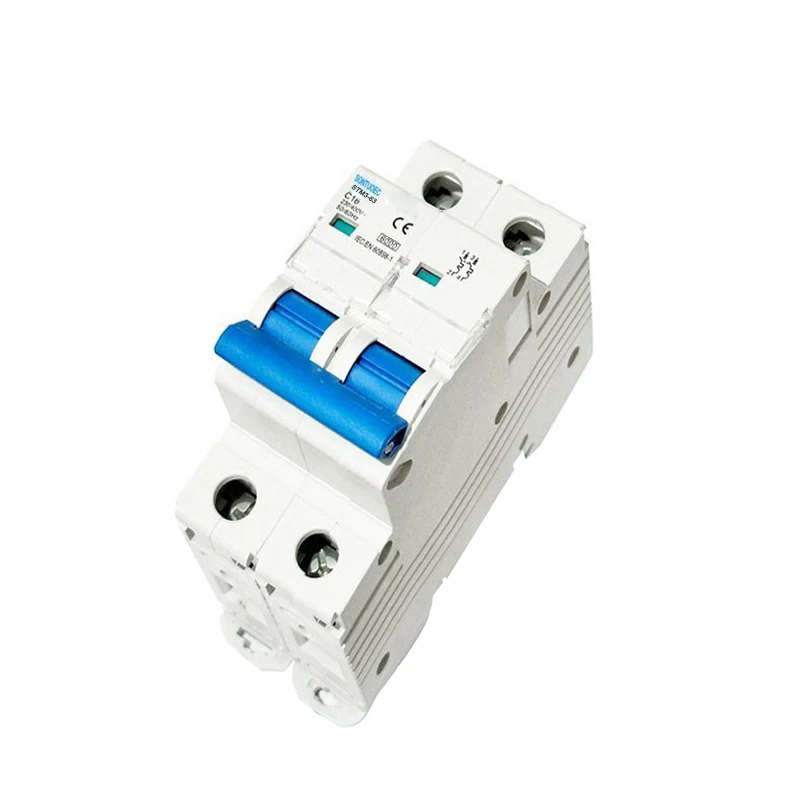

Křivka B MCB Miniaturní jistič

Curve B MCB Miniaturní jističe jsou malé, snadno instalovat a provozovat elektrická spínací zařízení používaná k ochraně obvodů před poruchami, jako jsou nadproud a zkratky. Jsou vhodné pro obvody vyžadující mírnou ochranu.

Modelka:STM3-63

Odeslat dotaz

Popis výrobku

Model	STM3-63
Sandard	IEC60898-1
Pól	1p, 2p, 3p, 4p
Kapacita zlomu zkratu	3ka, 4,5ka, 6ka
Hodnoceno Aktuální (in)	1,2,4,610,16,20,25,32,40,50,63a
Hodnoceno Napětí (UN)	AC230 (240)/400 (415) v
Hodnoceno Frekvence	50/60Hz
Křivka zakopnutí	B, C, D.
Magnetický vydání	B Křivka: mezi 3 a 5 in
	C křivka: mezi 5in a 10in
	D křivka: Mezi 10 až 14 palců
Elektromechanická vytrvalost	nad 6000 cyklů

Pracovní princip

Ochrana přetížení: Když proud v obvodu překročí hodnotu jmenovitého proudu MCB a vydrží po určitou dobu, MCB automaticky odpojí obvod, aby se zabránilo poškození vodičů a elektrických zařízení kvůli přetížení.

Ochrana zkratu: V případě zkratu se proud dramaticky zvýší a MCB rychle detekuje a odpojí obvod, aby se zabránilo vážným nehodám, jako je oheň.

Curve B MCB Miniature Circuit Breaker

Aplikace

Křivka B MCB Miniaturní jistič je vhodný pro AC 50/60Hz, jmenovité napětí 230/400 V, jmenovité proud až do 63a a lze jej použít k ochraně těchto obvodů před přetížením a poškozením zkratu.

Je také vhodný pro vzácný provoz přepínání linky, jako je ovládání osvětlení, soketu a dalších obvodů zapnuto a vypnutí.

Výběr a instalace

Výběr: Při výběru křivky B MCB je nutné určit vhodný model a specifikaci založené na jmenovitém proudu a jmenovitém napětí obvodu a také požadované ochranné vlastnosti.

Instalace: MCB by měla být nainstalována v souladu s příslušnými elektrickými bezpečnostními kódy, aby se zajistilo, že je snadno dostupná a snadno se provozuje. Při instalaci je třeba také věnovat pozornost tomu, aby bylo zajištěno, že kabeláž bude správné a spolehlivě zpřísněno, aby se zabránilo poruchám způsobeným špatným nebo volným kontaktem.
