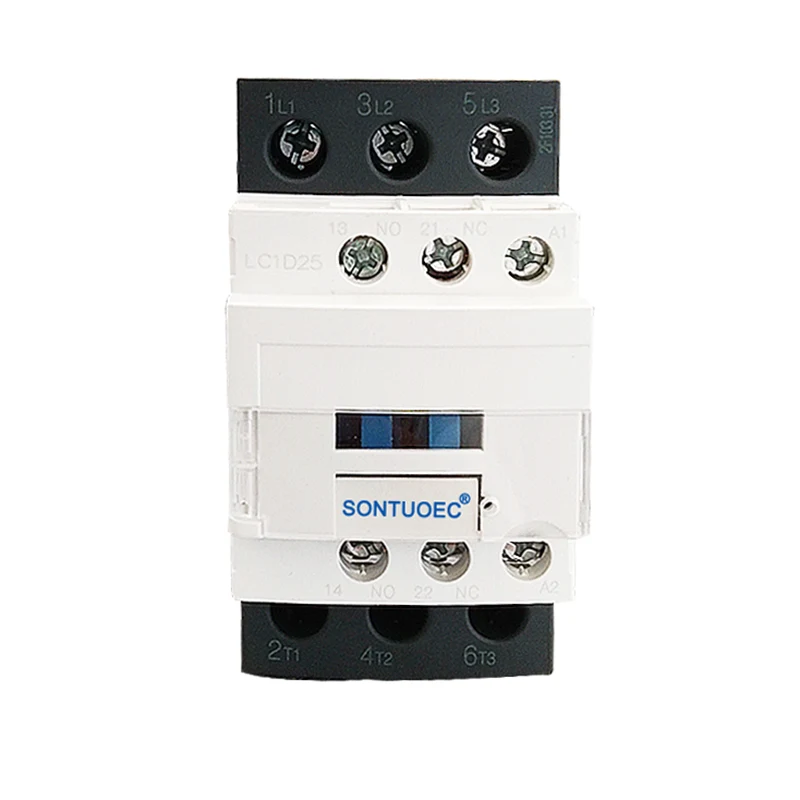

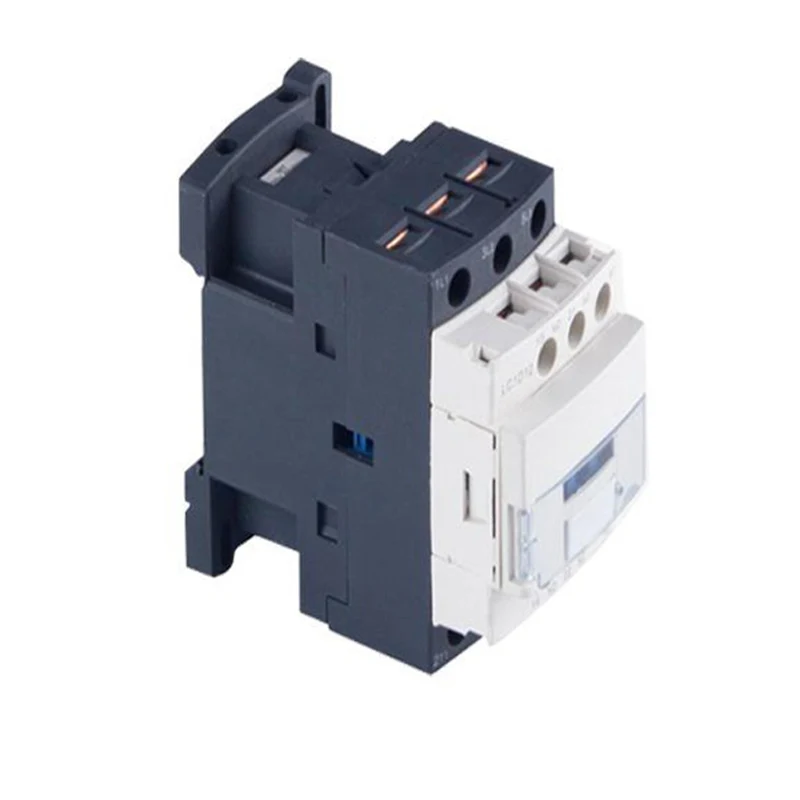

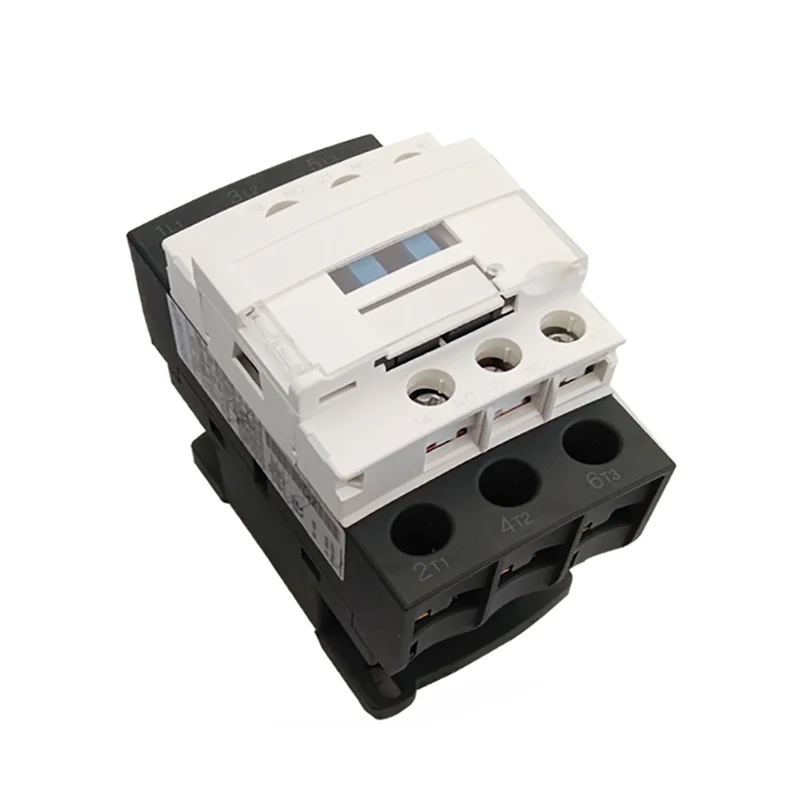

CJX2 3P 25A AC SCYCOR

CJX2 3P 25A AC SCYCOR je vhodný pro připojení a rozbití obvodů na velké vzdálenosti, jakož i pro časté startování a kontrolu střídavých motorů. Kromě toho může být použit s vhodnými tepelnými relé k vytvoření elektromagnetických předkrmů k ochraně obvodů, kde může dojít k provoznímu přetížení.

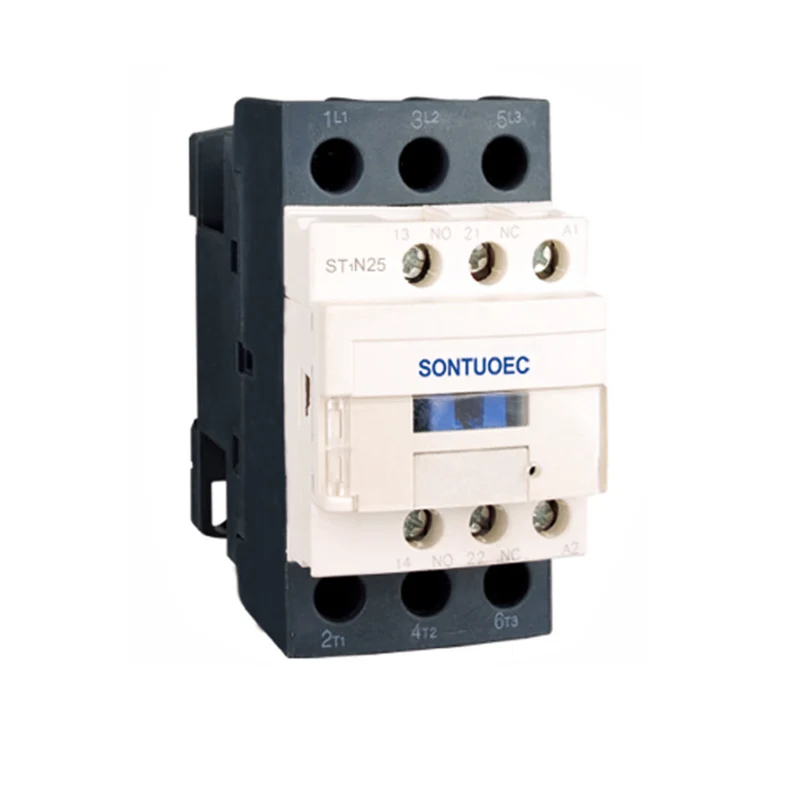

Modelka:ST1N

Odeslat dotaz

Popis výrobku

Typ		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Hodnocený pracovní proud (A)	AC3	9	12	18	25	32	40	50	65	80	95
Hodnocený pracovní proud (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hodnocení standardních sil 3-fáze Motors 50/60Hz Incotegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Hodnocený tepelný proud (A)		20	20	32	40	50	60	80	80	125	125
Elektrický život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrický život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanický život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktů	3p+ne					3p+NC+ne
Počet kontaktů	3p+NC					3p+NC+ne

Strukturální rysy

Ochranný design: CJX2 3P 25A AC stykač přijímá ochrannou strukturu, která je charakterizována malým objemem, nízkou hmotností, nízkou spotřebou energie a dlouhou životností.

Struktura akcí přímého působení: Její struktura akcí je přímo působící a kontakty jsou dvojitým rozpadem, což zvyšuje spolehlivost a bezpečnost kontaktu.

Pomocná kontaktní skupina pro blok: Pomocná kontaktní skupina, hlava zpoždění vzduchu, mechanický vzájemně propojecí mechanismus a další komponenty lze přidat podle potřeb uživatele k vytvoření časového stykače, reverzibilního stykače, startovacího startéra Star-Delta a dalších odvozených sérových produktů.

Technické parametry

Mezi hlavní technické parametry CJX2 (ST1N) AC stykač patří:

Jmenovité napětí: včetně 36V, 110 V, 127 V, 220 V, 380 V a dalších úrovní, aby vyhovovaly potřebám různých energetických systémů.

Hodnocený proud: Podle různých modelů se hodnocený proud pohybuje od 9A do 95A.

Napětí cívky: AC napětí cívky zahrnuje 24V, 36V, 48V, 110 V, 220 V, 380 V atd. DC napětí cívky zahrnuje 12V, 24V, 48 V, 110 V, 220 V atd.

Mechanická a elektrická životnost: Mechanický život může být až milionkrát a elektrická životnost je také relativně vysoká, což zajišťuje dlouhodobý stabilní provoz stykače.

Instalace a údržba

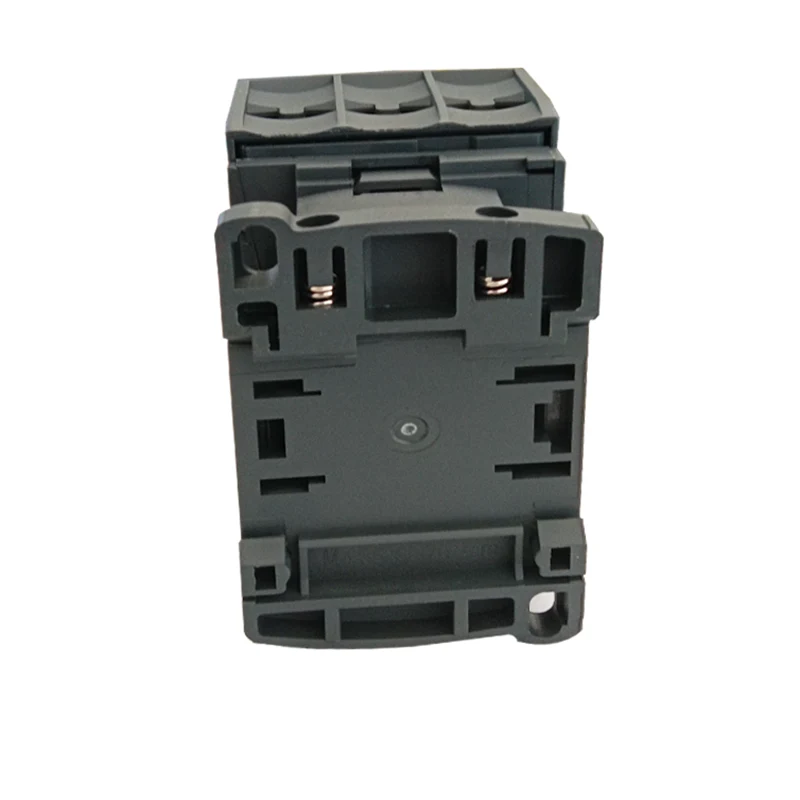

Instalace: CJX2 typu AC stykače lze namontovat dvěma šrouby nebo 35 mm (nebo 75 mm) vodicí kolejnicí, což je pohodlné a rychlé. Před instalací by měla být zkontrolována příslušná technická data, aby se zajistilo dodržování podmínek instalace.

Údržba: Všechny části produktu by měly být během používání pravidelně kontrolovány, což vyžaduje, aby pohyblivé části nebyly zaseknuté a upevňovací prvky nejsou volné. Pokud dojde k poškození, mělo by být včas nahrazeno, aby se zajistila normální provoz stykače.

CJX2 3P 25A AC Contactor
