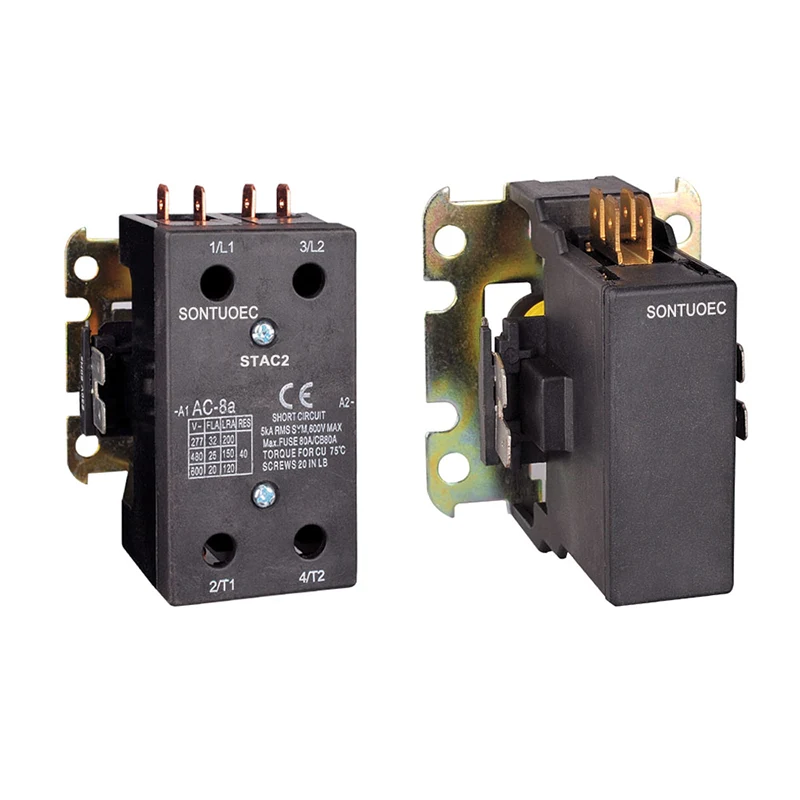

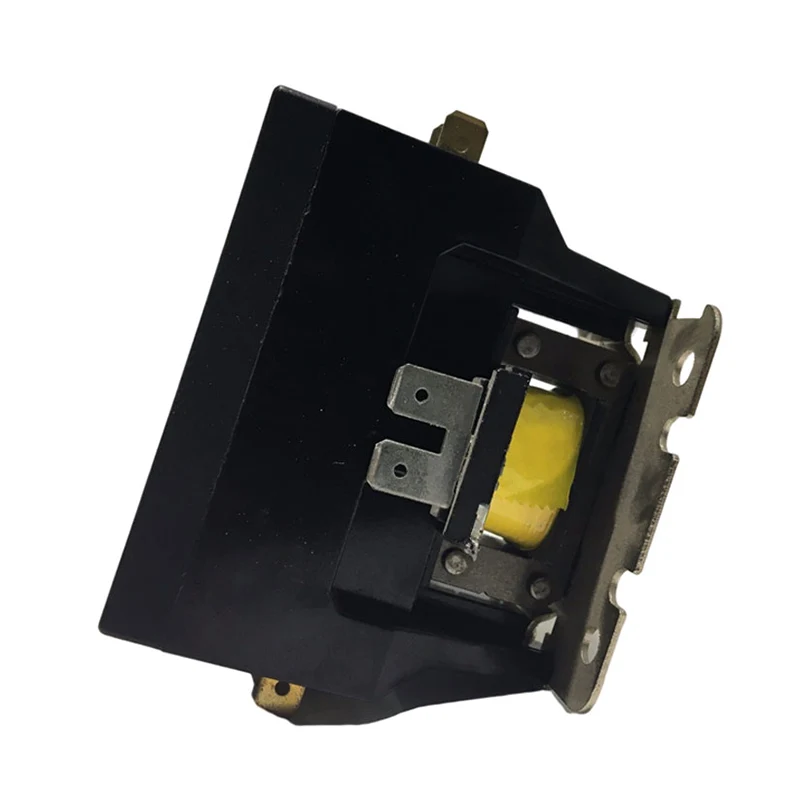

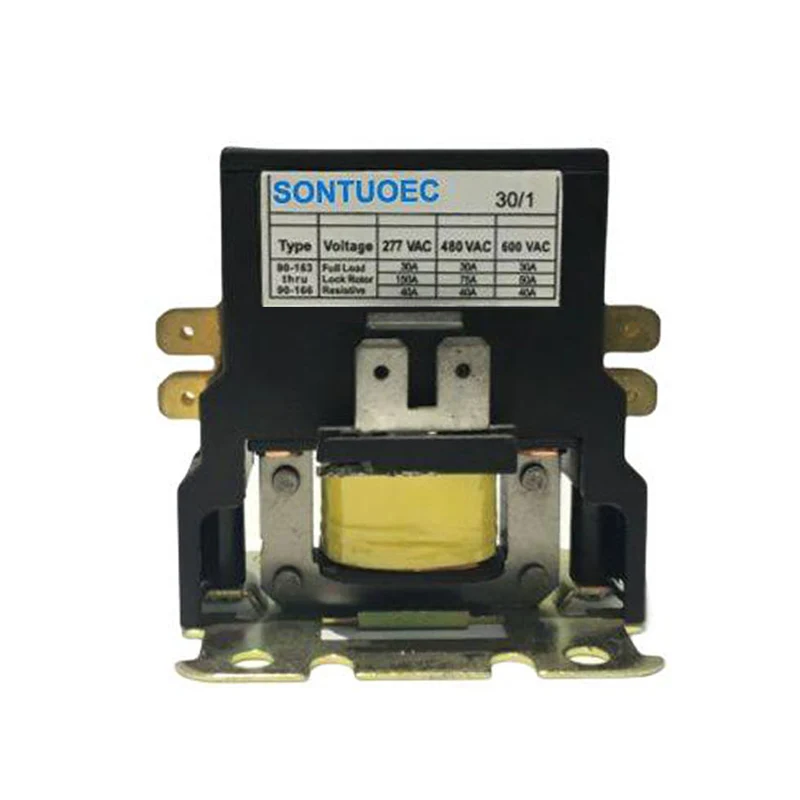

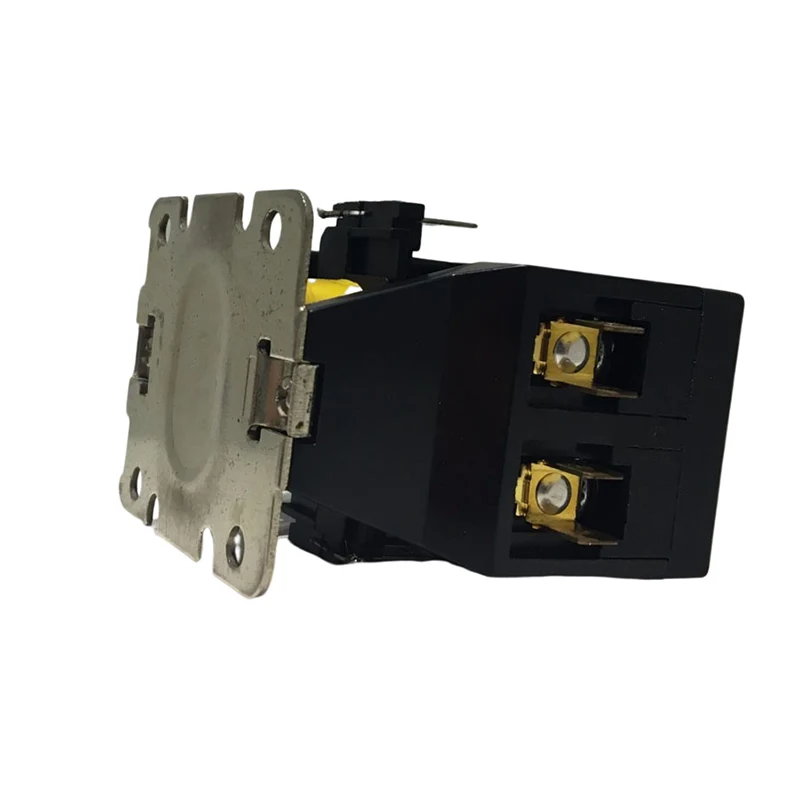

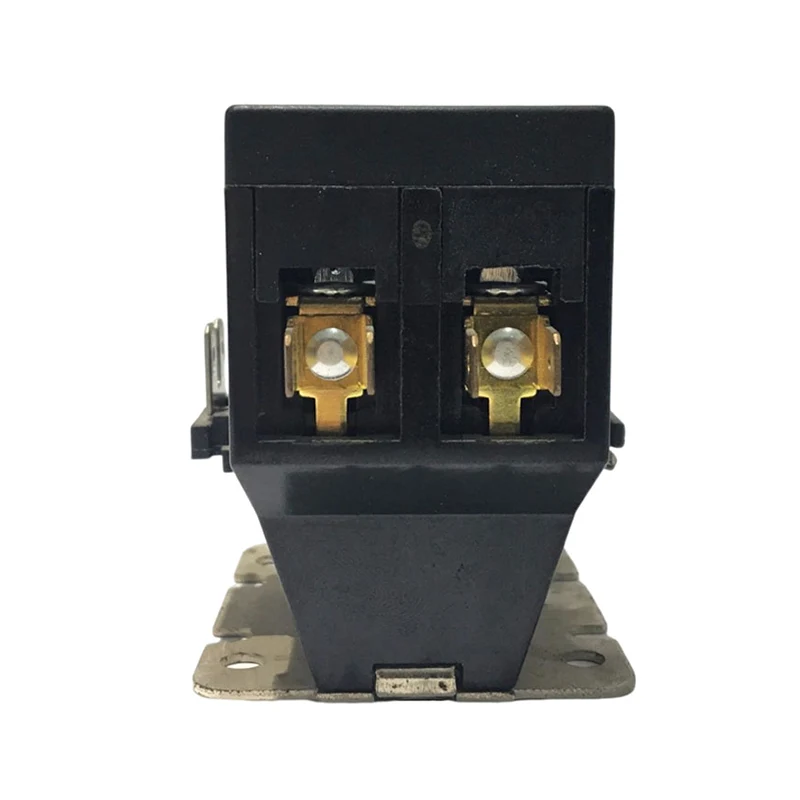

Klimatizace AC stykač

Skryty klimatizace AC jsou definitivním účelem AC SCACLER je navržen pro použití v chladicích, klimatizaci a elektrických topných systenech. Pomocí napájení lze provést buď pomocí šroubových terminálů s rychlými připojení

Odeslat dotaz

Popis výrobku

Model č	Plné zatížení	Odporové zesilovače (a)	Pole č.	Napětí cívky ( PROTI)	Napětí linky (V)	Max HP		-
Model č	Amps (A)	Odporové zesilovače (a)	Pole č.	50/60Hz	Napětí linky (V)	Napětí (PROTI)	Singl Fáze	Tři Fáze
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolační materiál	Kontaktní blok a nosič jsou vysoce kvalitní Termosetová pryskyřice elektrické třídy
Teplotní rozsah	-40 ° F až 150 ° F; -5-+40
Mechanický život (bez zatížení)	Odpovídá standardu specifikací UL a ARI
Electricl Life	Odpovídá specifikacím UL a ARI Norma
Váha (přibližné)	9,25 oz
Frekvence cívek	50/60Hz
Izolace cívky	Třída B (130 ° C)
Ukončení	Tlakový konektor a dvojnásobek 1/4 Q.C
Provozovat	85% jmenovité kolísání kolísání; 110% maximální bezpečné provozovat
Pracovní cyklus	Nepřetržité

Struktura a rysy

Struktura:

Elektromagnetický systém: Zahrnuje komponenty, jako jsou cívky, jádra atd., Které se používají ke generování magnetického toku pro řízení otvoru a uzavření kontaktního systému.

Kontaktní systém: Zahrnuje hlavní kontakt a pomocný kontakt. Hlavní kontakt se používá k přepravě jmenovitého proudu klimatizačního systému, zatímco pomocný kontakt se používá k realizaci přenosu a zpětné vazby řídicího signálu.

Hasicí zařízení oblouku: Používá se k uhasení oblouku generovaného, když je kontakt odpojen, aby se chránil kontakt před poškozením.

Zařízení pro rozptyl skořápky a tepla: Používá se k ochraně vnitřních součástí z vnějšího prostředí a poskytnutí nezbytné funkce rozptylu tepla.

Funkce:

Specializace: Navrženo pro klimatizační systémy pro uspokojení potřeb klimatizačních systémů pro elektrické ovládání.

Spolehlivost: Kontaktní systém je vyroben z vysoce kvalitních materiálů s dobrou elektrickou vodivostí a odolností proti otěru, aby byl zajištěn dlouhodobý stabilní provoz.

Bezpečnost: Vybaven perfektním zařízením pro hasičování oblouku, účinně zabrání poškození oblouku kontaktů a okolního prostředí.

Kompatibilita: Kompatibilní s širokou škálou systémů klimatizace a elektrickým řízením, vhodné pro instalaci a uvedení do provozu.

Pracovní princip

Když je pod napětím napětí cívka AC AC 2P, železné jádro se stane magnetickým a přitahuje kontaktní systém k uzavření, čímž spojuje systém klimatizace se zdrojem energie. Když je cívka de-onesení, železné jádro ztrácí svůj magnetismus a kontaktní systém bude oddělen působením jara, čímž odpojí systém klimatizace od zdroje energie. Tímto způsobem může stykač realizovat dálkové ovládání systému klimatizace.
