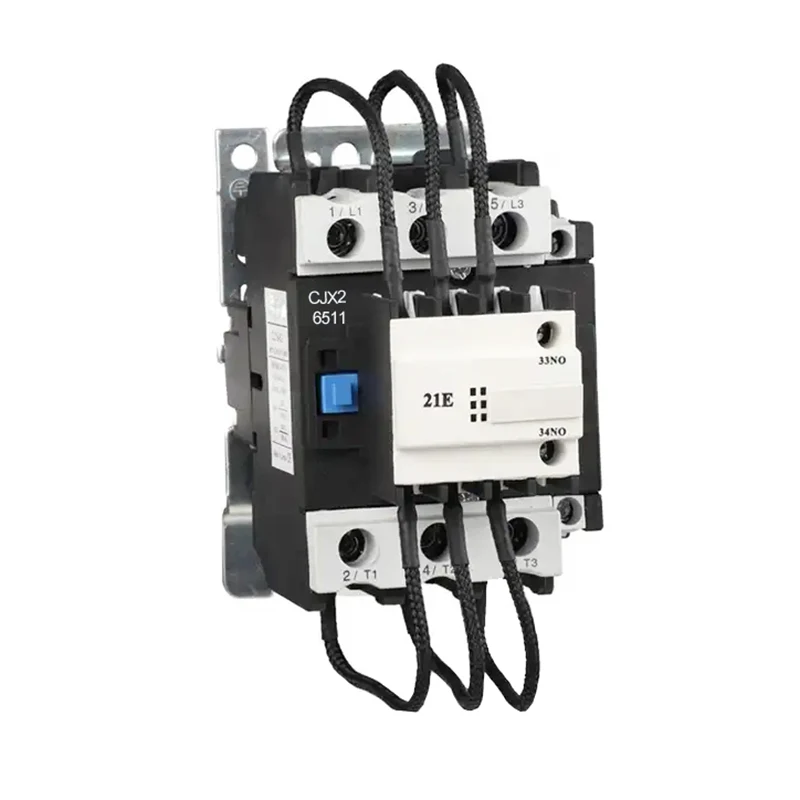

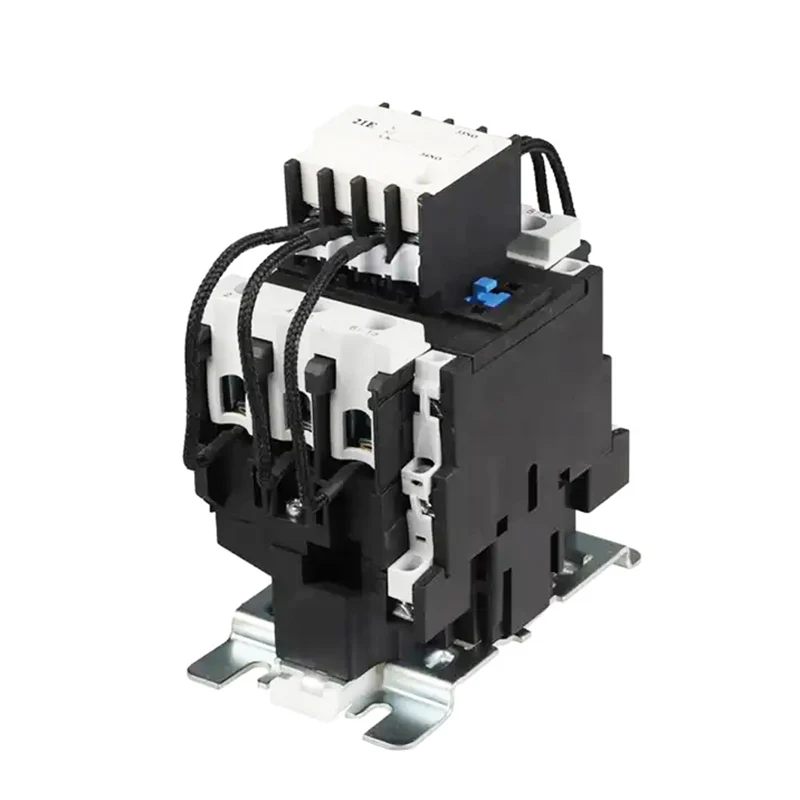

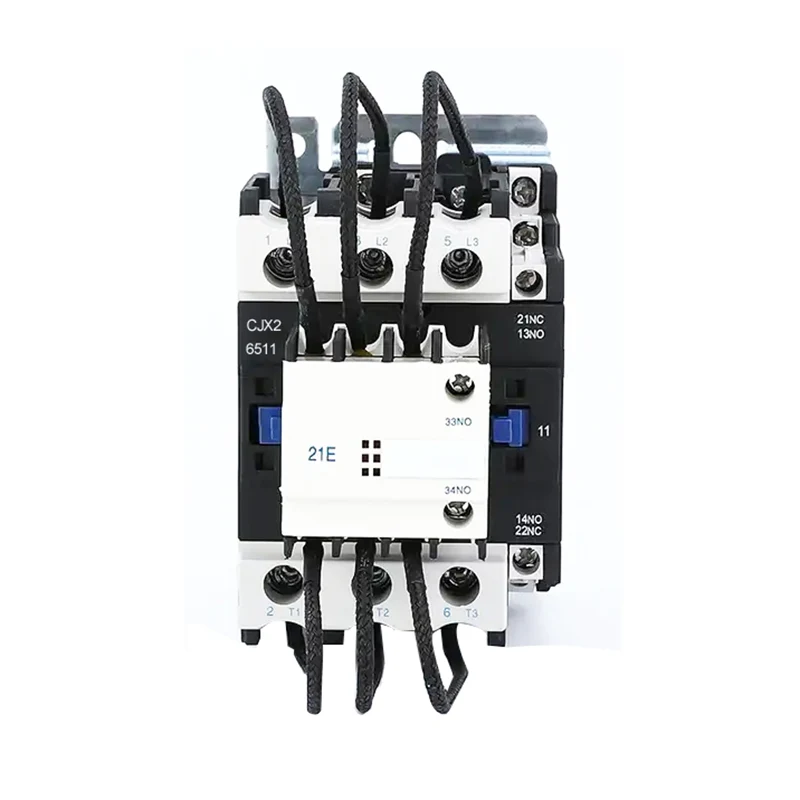

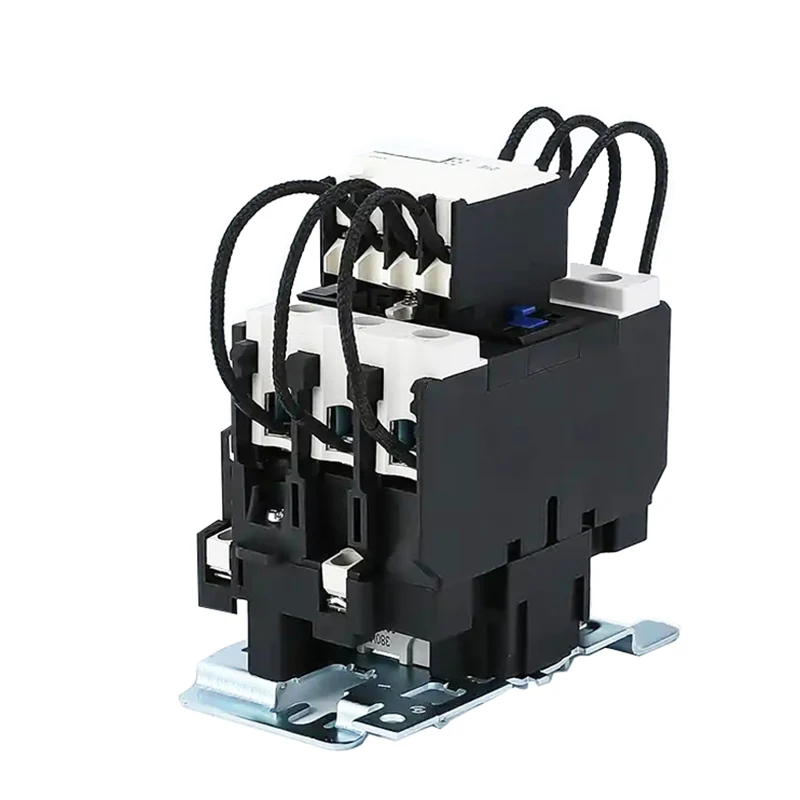

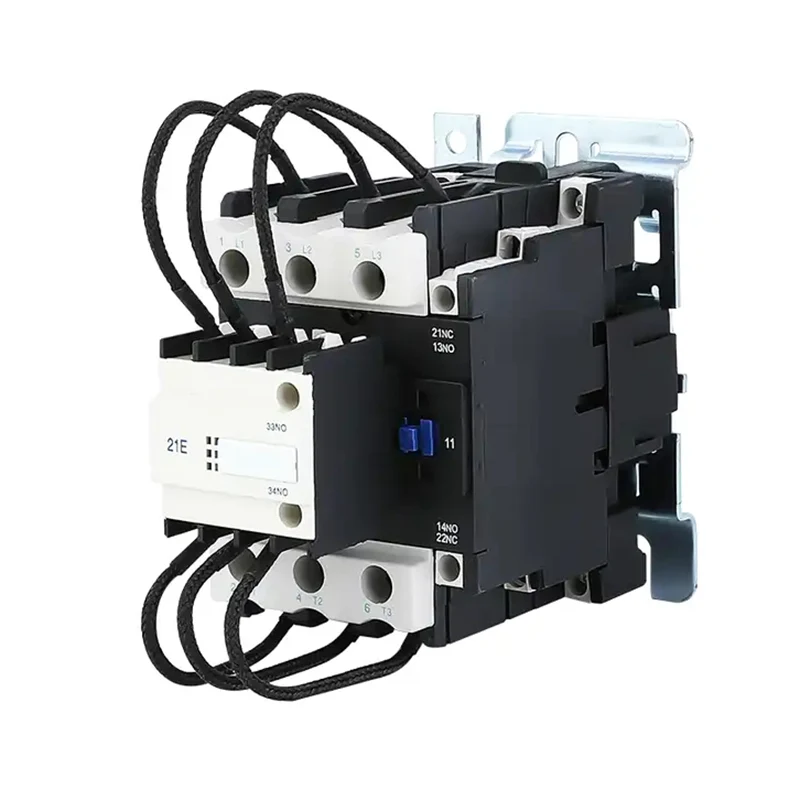

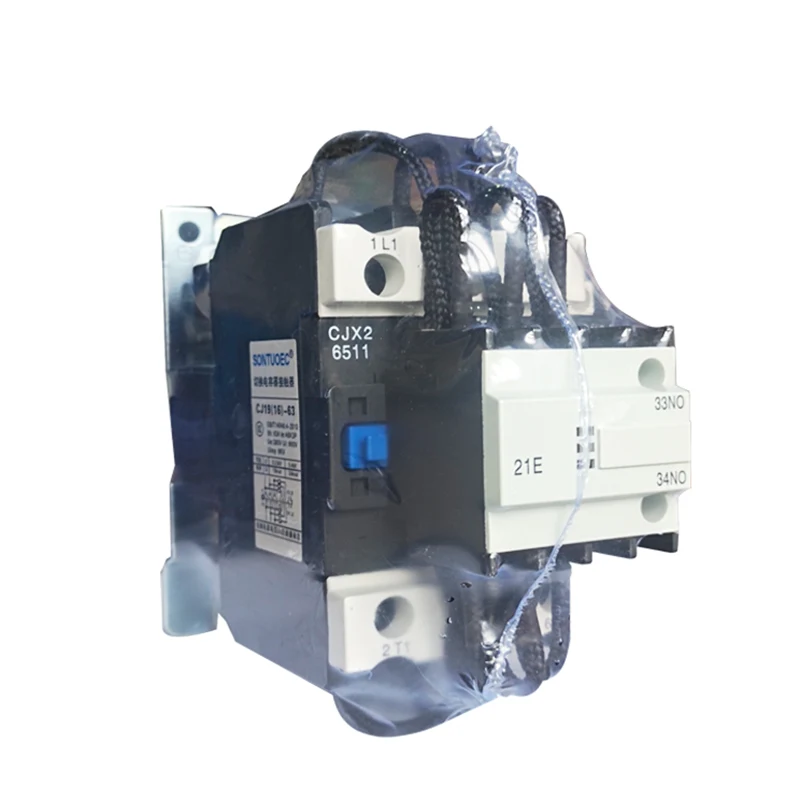

AC magnetický stykač

SCJ19 SCIPING SPICTING TYPE SCACOR se používá v energetické síti AC 50Hz nebo 60Hz, až 380 V, pro provoz nebo přepínání ovládacího zařízení LV kondenzátoru v LV reaktivním výkonovém obvodu. U antisurge zařízení může snížit dopad uzavření nárůstu a zabránit přetížení jako lámání.

Princip provozu

Provozní princip AC magnetického stykače je založen na elektromagnetické indukci a magnetické síle. Když je cívka pod napětím, generované magnetické pole přitahuje železné jádro a uzavírá kontakty, čímž otevírá obvod. Když je cívka de-onesení, magnetické pole zmizí, železná jádro se resetuje pod působením jara, kontakt je přerušen a obvod je odpojen. Tímto způsobem si AC magnetický stykač realizuje kontrolu obvodu střídavého proudu.

Struktura a složení

AC magnetický stykač je složen hlavně z následujících částí:

Elektromagnetický systém: Zahrnuje komponenty, jako je cívka, jádro a kotva, které jsou klíčovými částmi pro generování magnetického pole a magnetického působení.

Kontaktní systém: Zahrnuje hlavní kontakt a pomocný kontakt, který se používá k zapnutí a vypnutí obvodu. Hlavní kontakty se obvykle používají k přenášení větších proudů, zatímco pomocné kontakty se používají k realizaci různých kontrolních funkcí.

Hasicí zařízení oblouku: Při odpojení kontaktu se používá k uhasení oblouku, což zabrání oblouku v poškození kontaktu.

Další komponenty: jako jsou prameny, držáky, poulita atd., Slouží k opravě a podpoře komponent, aby se zajistila normální provoz stykače.

Strukturní rysy

1. Skryl sestavený s omezeným odporem, který je schopen omezit přepínací přepětí v přípustné hodnotě.

2. Skryl je přímo působící struktura duálního zlomu, herecký mechanismus je agilní, snadno se ručně kontroluje, kompaktní strukturuconvenientní pro nahrazení kontaktů.

3. Otočení terminálového bloku chráněného krytem, ​​bezpečným a spolehlivým.

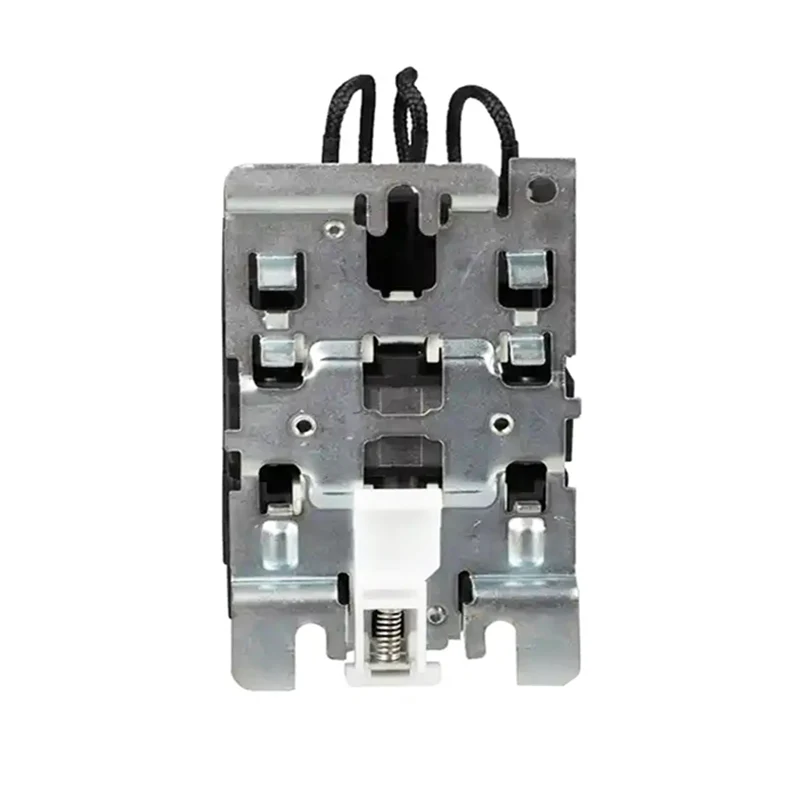

4. lze namontovat šrouby nebo na 35/75mm standardní kolejnici.

Podmínky práce a instalace

(1) Okolní teplota: -5 ℃- +40 ℃, průměrná teplota by neměla být nad +35 ℃ za 24 hodin.

(2) Atmosférické podmínky: Atmosféra okolní vlhkost pod 50%, když +40 ℃. Okolní vlhkost může být při nižší teplotě vyšší. V nejmodernější průměrné nejnižší teplotě + 25 ℃ pro průměr s maximální relativní vlhkostí je 90%a vzhledem k změně teploty a probíhá proto, že produkt na povrchu gelu.

(3) Nadmořská výška není při instalaci vyšší než 2000 m.

(4) Třída znečištění: 3 třída

(5) Instalační třída: III

(6) Podmínka instalace: Montážní povrch a sklon vertikální roviny není více než ± 5 ° a žádný významný dopad a vibrace, který se zatřásl místem.

Hlavní rysy

Spolehlivá práce: AC magnetický stykač je vyroben z vysoce kvalitních materiálů a pokročilého výrobního procesu, který má vysokou spolehlivost a stabilitu.

Dlouhá životnost: Kontaktní systém je vyroben z materiálů odolných proti opotřebení, které vydrží velký proudový a napěťový nárazy, což prodlužuje životnost.

Snadno údrvilo: Struktura je přiměřeně navržena, snadno se rozebírá a opravuje, což snižuje náklady na údržbu.

Různé specifikace: Abychom vyhověli potřebám různých uživatelů, má AC Magnetický stykač na výběr řadu specifikací a modelů, včetně různých úrovní proudu, úrovní napětí a pomocných kontaktních konfigurací.
