6ka Proudový jistič Nadproudová ochrana RCBO

SONTUOEC je jedním z čínských dodavatelů/výrobců specializujících se na výrobu různých malých elektrospotřebičů STRO1-40 RCBO, celý název je Residual Current Circuit Breaker with Overcurrent Protection. Je to elektrické bezpečnostní zařízení, které integruje ochranu proti přetížení, zkratu a ochranu proti úniku, a je široce používáno v elektrických systémech v obytných, komerčních a průmyslových oblastech k zajištění osobní bezpečnosti a bezpečného provozu zařízení.STRO7-40 RCBO je důležité elektrické bezpečnostní zařízení s ochranou proti přetížení, zkratu a úniku. Pochopením jeho pracovního principu, charakteristik, aplikačních scénářů a způsobů výběru a instalace můžete STRO7-40 RCBO lépe používat a udržovat, abyste zajistili bezpečný provoz elektrických systémů.

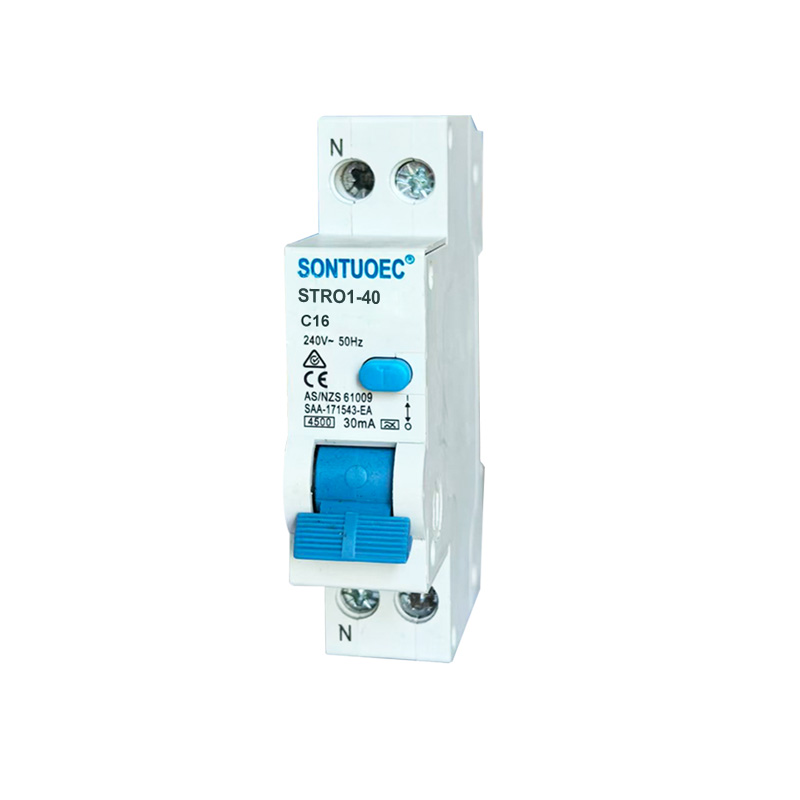

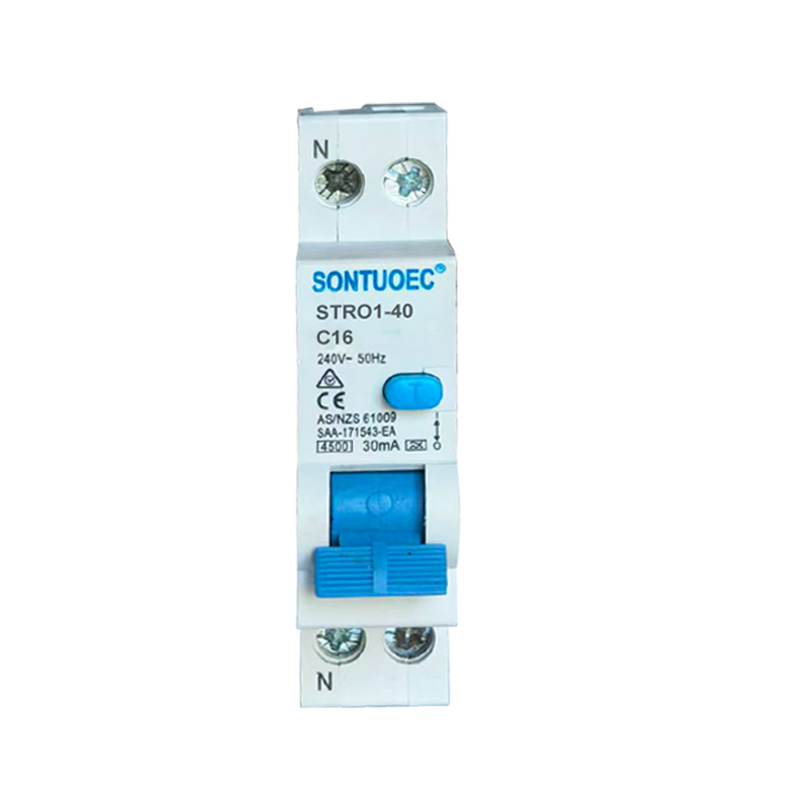

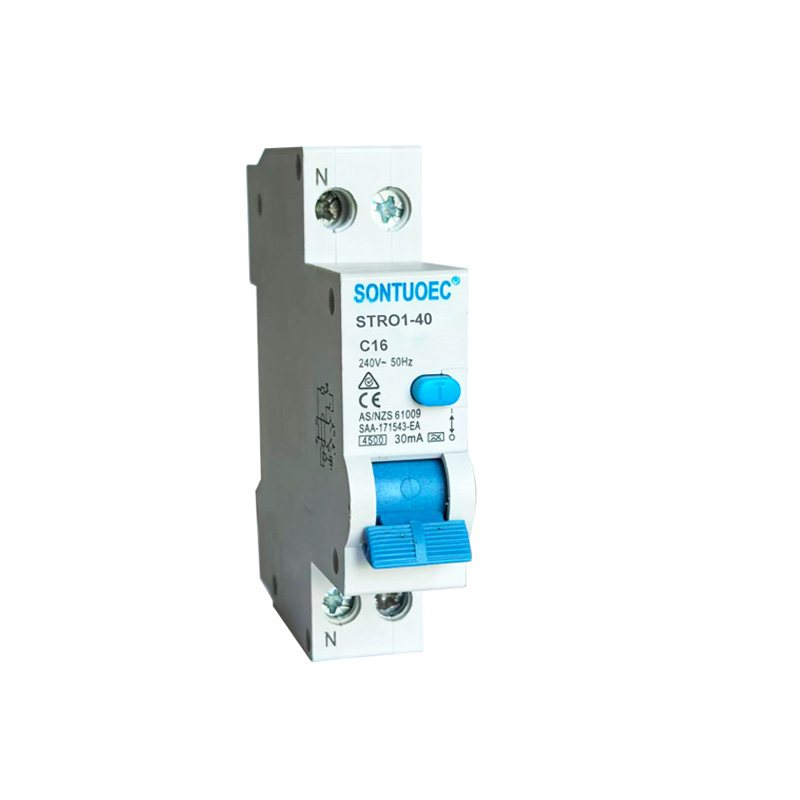

Modelka:STRO1-40

Odeslat dotaz

Popis výrobku

Specifikace:

Sandard			IEC/EN 61009-1
Elektrický	Typ (snímaný tvar vlny zemního úniku)		Elektronický typ
funkce	Jmenovitý proud In	A	A, AC
	Poláci	P	1P+N
	Jmenovité napětí	V	AC 230
	Jmenovitý proud:		6,10,16,20,25,32,40A
	Jmenovitá citlivost I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Izolační napětí Ui	V	250
	Jmenovité zbytkové vytváření a	A	500
	vypínací schopnost I△m	A	500
	Zkratový proud I△c	A	45 006 000
	Jmenovitá frekvence	Hz	50/60
	Stupeň znečištění		2
Mechanické	Elektrická životnost	t	4000
funkce	Mechanická životnost	t	10000
	Stupeň ochrany		IP20
	Okolní teplota	ºC	-25~+40
	(s denním průměrem ≤35ºC)	ºC	-25~+40
	Skladovací teplota	ºC	-25~+70
Instalace	Typ připojení terminálu		Kabelová/přípojnice typu U/kolíková přípojnice
	Velikost koncovky nahoře/dole pro kabel	mm2	25
	Velikost koncovky nahoře/dole pro kabel	AWG	18-5
	Velikost svorek nahoře/dole pro přípojnici	mm2	25
	Velikost svorek nahoře/dole pro přípojnici	AWG	18-3
	Montáž		Na DIN lištu EN 60715 (35 mm) pomocí rychloupínacího zařízení
	Spojení		Shora i zdola

Hlavní funkce STRO1-40 RCBO

Ochrana proti přetížení: Když proud v obvodu překročí jmenovitou hodnotu STRO1-40 RCBO, automaticky přeruší obvod během nastavené doby, aby se zabránilo přehřátí obvodu a zařízení, čímž se zabrání požáru a poškození.

Ochrana proti zkratu: Když dojde ke zkratu v obvodu, STRO1-40 RCBO rychle přeruší obvod, aby se zabránilo zkratovému proudu způsobit vážné poškození obvodu a zařízení.

Ochrana proti svodům: STRO1-40 RCBO je schopen detekovat zbytkový proud (tj. svodový proud) v obvodu. Když zbytkový proud překročí nastavenou prahovou hodnotu, STRO1-40 RCBO přeruší obvod ve velmi krátké době, aby se zabránilo úrazům elektrickým proudem a elektrickým požárům.

Princip činnosti STRO1-40 RCBO

STRO1-40 RCBO obsahuje vnitřní tepelný magnetický vypínací detektor (pro ochranu proti přetížení a zkratu) a detektor zbytkového proudu (pro ochranu proti úniku). Když je proud nebo zbytkový proud v obvodu abnormální, příslušný úderník spustí vypínací mechanismus STRO7-40 RCBO, čímž rychle přeruší obvod.

1. Tepelný magnetický spouštěč: Využívá tepelné a magnetické pole generované při průchodu proudu vodičem ke spuštění vypnutí. Když je proud příliš vysoký, vodič se zahřeje a generuje magnetické pole, což způsobí, že se bimetal uvnitř tepelného magnetického úderníku ohne nebo magnet přitáhne železné jádro, čímž se spustí vypínací mechanismus.

2. Detektor zbytkového proudu: Využívá proudový transformátor nulové složky k detekci zbytkového proudu v obvodu. Když zbytkový proud překročí nastavenou prahovou hodnotu, detektor zbytkového proudu vyšle signál do vypínacího mechanismu, aby přerušil obvod.

Vlastnosti STRO1-40 RCBO

Multifunkční integrace: STRO1-40 RCBO integruje funkce ochrany proti přetížení, zkratu a úniku, což zjednodušuje návrh a instalaci elektrických systémů.

Vysoká citlivost: STRO1-40 RCBO dokážou rychle detekovat a přerušit abnormální a zbytkové proudy v obvodu a poskytnout spolehlivou ochranu.

Snadná instalace a údržba: STRO1-40 RCBO jsou obvykle modulární pro snadnou instalaci a údržbu.

Vysoká bezpečnost: STRO1-40 RCBO jsou přísně testovány a certifikovány pro vysokou bezpečnost a spolehlivost, aby byl zajištěn bezpečný provoz elektrických systémů.

Aplikační scénáře STRO1-40 RCBO

STRO1-40 RCBO jsou široce používány v elektrických systémech v obytných, komerčních a průmyslových sektorech, zejména v těch, které vyžadují současnou ochranu proti přetížení, zkratu a zemnímu svodu. Obvykle se instalují do rozvodných skříní, rozvaděčů nebo ovládacích skříní, aby chránily obvody a zařízení před poškozením způsobeným abnormálním proudem a napětím a aby zabránily úrazu elektrickým proudem.
