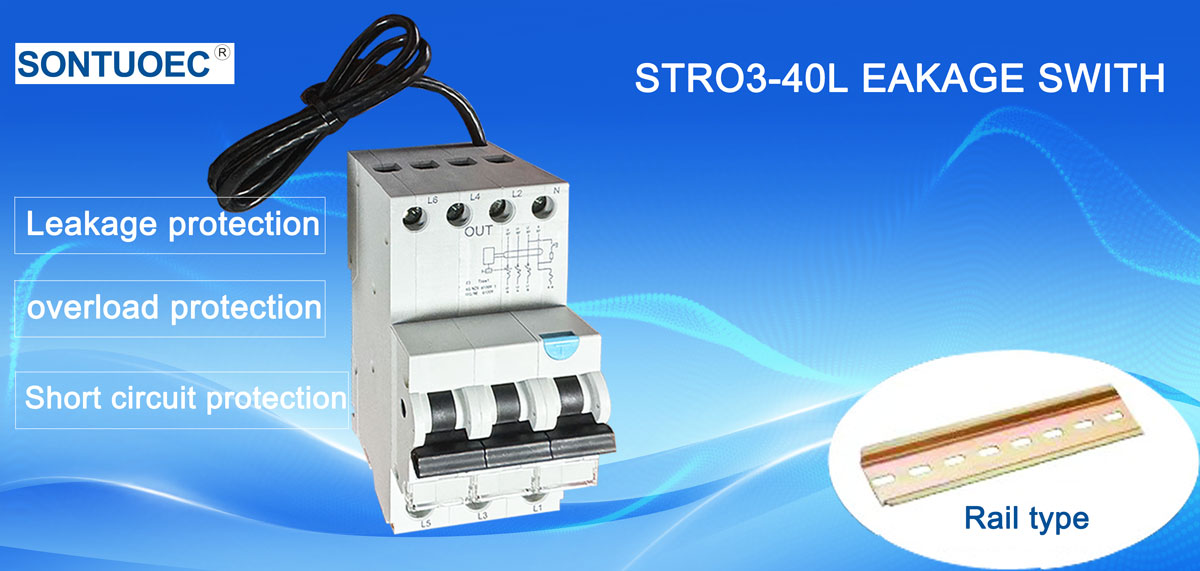

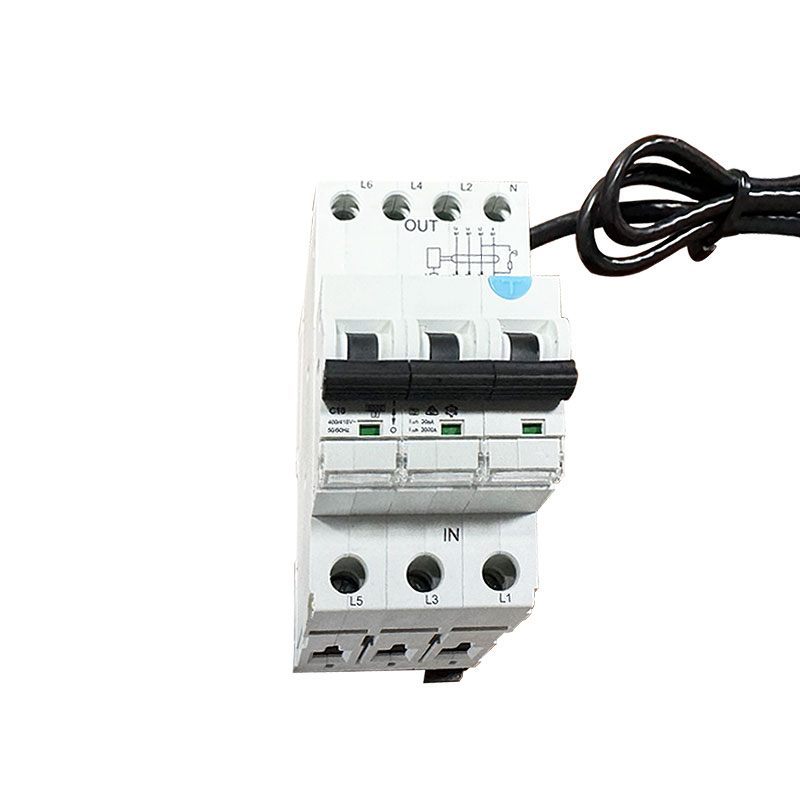

6ka 3p+N Svodový jistič a (AC) Typ RCBO s kabelem

SONTUOEC je jedním z čínských dodavatelů/výrobců specializujících se na výrobu různých malých elektrospotřebičů 6ka 3P+N Leakage Circuit Breaker a (AC) Typ RCBO s kabelem se používá hlavně v AC 50Hz(60Hz), jmenovité napětí 110/220V, 120/240V až 4 koncovka distribučního systému 0A 6A. RCBO STRO3-40L se rovná funkci MCB+RCD; Používá se pro ochranu před úrazem elektrickým proudem a ochranu před nepřímým dotykem člověka, ochranu elektrického zařízení při dotyku lidského těla s elektřinou nebo svodový proud elektrické sítě překračuje stanovenou hodnotu a pro ochranu proti přetížení a zkratu.

Modelka:STRO3-40L

Odeslat dotaz

Popis výrobku

Technické údaje:

Sandard

IEC/EN61009-1

Elektrické vlastnosti

Typ (vlna zachycena forma zemního úniku)

Elektromagnetické typu

Jmenovitý proud In

A, AC

Poláci

(1P+N)

Jmenovité napětí

110/220,120V

Jmenovitý proud:

6,10,16,20,25,32,40A

Jmenovitá citlivost I△n

0,01, 0,03, 0,1

Izolační napětí Ui

500

Jmenovité zbytkové vytváření a

500

vypínací schopnost I△m

Zkratový proud I△c

6000

pojistka SCPD

6000, 10000A

BitmapBitmapBitmapBitmap

Jmenovitá frekvence

50/60

Stupeň znečištění

Mechanické vlastnosti

Elektrické život

4000

Mechanická životnost

4000

Stupeň ochrany

IP20

Okolní teplota

ºC

-5~+40 (viz speciální aplikace korekce teplotní kompenzace)

(s denním průměrem ≤35ºC)

Skladovací teplota

ºC

-25~+70

Instalace

Terminál typ připojení

Kabel/typ U přípojnice/kolíkový typ přípojnice

Velikost koncovky nahoře/dole pro kabel

mm²

AWG

18-5

Velikost koncovky nahoře/dole pro přípojnice

mm²

AWG

18-5

Utahovací moment

N^*m

In-lbs

Montáž

Zapnuto DIN lišta EN 60715 (35 mm) pomocí rychloupínacího zařízení

Spojení

Od nahoře a dole

Hlavní vlastnosti a funkce

Ochrana před zbytkovým proudem: Když zbytkový proud (tj. svodový proud) v obvodu dosáhne přednastavené hodnoty, RCBO je schopen rychle přerušit obvod, čímž se zabrání úrazům elektrickým proudem a elektrickým požárům.

Ochrana proti přetížení: Když proud v obvodu překročí jmenovitý proud RCBO, je schopen přerušit obvod během stanovené doby, čímž se zabrání poškození obvodu nebo požáru způsobenému přetížením.

Ochrana proti zkratu: Když dojde ke zkratu v obvodu, RCBO může rychle zasáhnout, aby přerušil zkratový proud a chránil bezpečnost obvodu a zařízení.

Charakteristiky spouštění typu B: Jak bylo uvedeno výše, RCBO typu B jsou zvláště vhodné pro zátěže, které nejsou citlivé na okamžitá přetížení, ale jsou citlivé na dlouhodobé přetížení.

Aplikační scénáře

Svodový jistič 6ka 3p+N a (AC) typu RCBO s kabelem se široce používá v místech, kde jsou vyžadovány různé funkce ochrany obvodů, zejména u obvodů, které používají zátěže se speciálními požadavky na charakteristiky přetížení. Příklad:

Obytné a komerční budovy: slouží k ochraně osvětlovacích obvodů, zásuvkových obvodů atd. pro zajištění osobní bezpečnosti a bezpečnosti zařízení.

Průmyslová místa: pro ochranu různých průmyslových zařízení, jako jsou odporové ohřívače, žárovky atd., aby se zabránilo poškození zařízení nebo požáru způsobenému přetížením nebo netěsností.

Zemědělství a zahradnictví: používá se k ochraně zemědělské techniky, jako jsou skleníky, zavlažovací systémy atd., aby byl zajištěn normální provoz zařízení a bezpečnost personálu.

Bezpečnostní opatření a údržba

Správný výběr jmenovitého proudu: Při výběru svodového jističe 6ka 3p+N a (AC) typu RCBO s kabelem by měla být zvolena vhodná hodnota jmenovitého proudu na základě jmenovitého proudu a charakteristik zátěže.

Periodická kontrola a údržba: Pravidelně kontrolujte a udržujte RCBO, abyste se ujistili, že funguje spolehlivě, je bezpečně zapojen a není poškozen nebo koroze.

Vyhněte se nesprávnému provozu: Při instalaci a používání je třeba dbát na to, aby se RCBO neinstalovalo v prostředí náchylném k rušení, aby se zabránilo jeho nesprávnému provozu.

Včasné řešení poruch: Když RCBO selže nebo funguje, měla by být identifikována příčina a řešení problémů by mělo být provedeno včas, aby byl zajištěn bezpečný provoz obvodu.
