63A MCB

63A MCB má schopnost rychle reagovat a přesně odříznout obvod, který může účinně zabránit poškození elektrického zařízení kvůli přetížení nebo zkratu. 63A MCB je kompaktní, snadno se instaluje a znovu použitelný, snižování nákladů na údržbu.63A MCB se široce používá při ochraně obvodů na různých místech, jako je průmyslové, komerční, výškové a civilní bydlení.

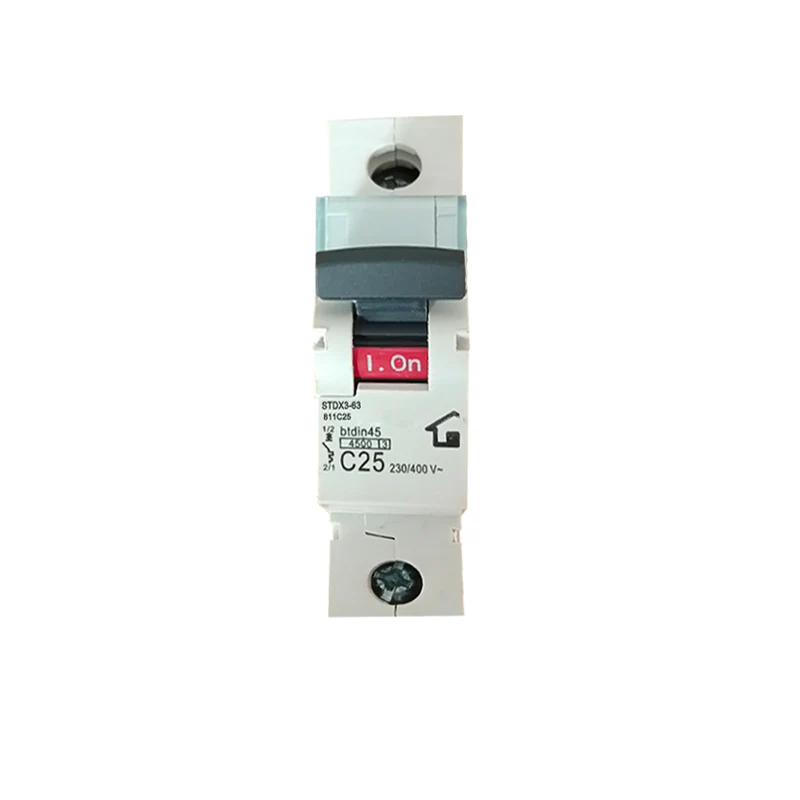

Modelka:STDX3-63

Odeslat dotaz

Popis výrobku

Norma	Jednotka	IEC/EN 60898-1
Elektrický funkce	Hodnocený proud v	A	1,2,4,610,16,20,25,32,40,50,63a
	Poláci	P	1p, 2p, 3p, 4p
	Jmenovité napětí ue	V	AC 230, 400
	Izolační napětí UI	V	500
	Hodnocená frekvence	Hz	50/60
	Hodnocená lámací kapacita	A	3000, 4500, 6000
	Hodnocené impuls odolané napětí (1.2/50) UIMP	V	4000
	Dielektrické testovací napětí v IND. FREQ. pro 1 minuty	KV	2
	Stupeň znečištění		2
	Charakteristika termo-magnetického uvolňování		B, C, D.
Mechanický funkce	Elektrický život	t	4000
	Mechanický život	t	10000
	Titul ochrany		IP20
	Referenční teplota pro nastavení prvku Thermai	° C.	30
	Okolní teplota (s denním průměrem ≤ 35 ° C)	° C.	-5 ~+40 (speciální aplikace, viz korekce kompenzace teploty)
	Teplota skladování	° C.	-25 ~+70
Instalace	Typ připojení terminálu		Kabelový/pin-types Busbar
	Velikost terminálu nahoře / dole pro kabel	mm2	25
		Awg	18-3
	Velikost terminálu horní / dolní část pro přípojník	mm2	25
		Awg	18-3
	Utahování točivého momentu	N*m	2
		LN-IBS.	18
	Montáž		Na DIN Rail EN 60715 (35 mm) pomocí rychlého klipového zařízení
	Spojení		Shora a dole

Specifikace a parametry

 Hodnocený proud: 63a, což naznačuje, že maximální proud, který tento MCB může bezpečně přenášet, je 63 ampérů.

 Jmenovité napětí: jmenovité napětí MCB se může lišit v závislosti na aplikaci a požadavcích, ale obvykle je vhodné pro obvody s AC 50/60 Hz a jmenovité napětí 230/400V.

 Počet pólů: Počet pólů MCB se může lišit od modelu k modelu a běžné jsou jednopólové (1p), dvoupólové (2p), třípólové (3p) a čtyřpólové (4p). Mezi nimi 4p naznačuje, že tento MCB se používá pro třífázové + N-drátové obvody.

Aplikace

 Obvod domácnosti: Je vhodný pro ochranu elektrického zařízení pro domácnost, jako je osvětlení, zásuvky atd.

 Komerční budovy: V komerčních budovách, jako jsou nákupní centra a kancelářské budovy, lze 63A MCB použít k ochraně elektrického vybavení s větším zatížením.

 Průmyslová: v průmyslové automatizaci a

 Výrobní linky, 63A MCB lze použít k ochraně kritického vybavení a obvodů výrobní linky.
