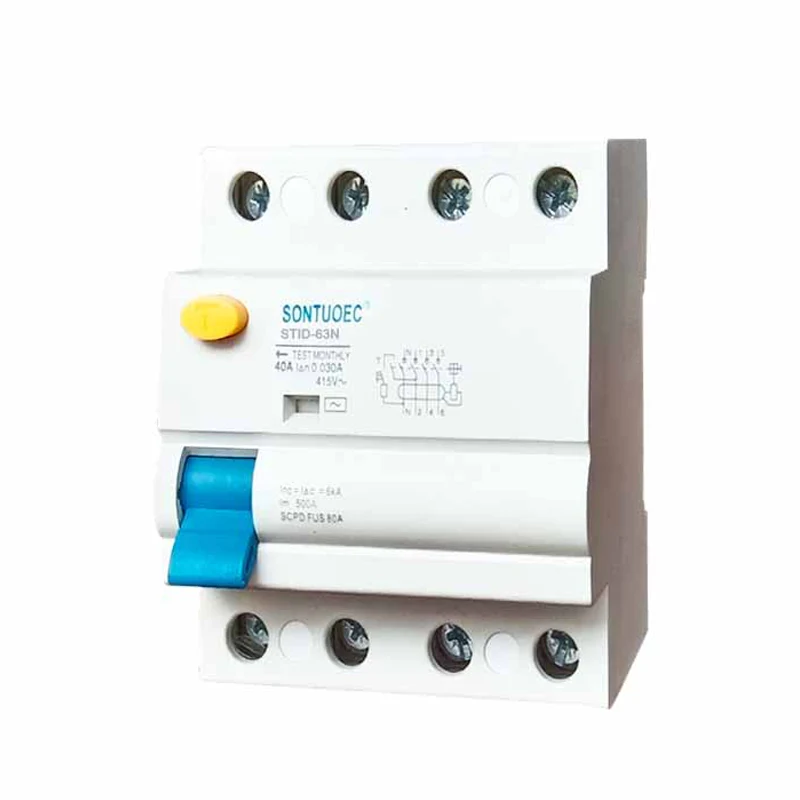

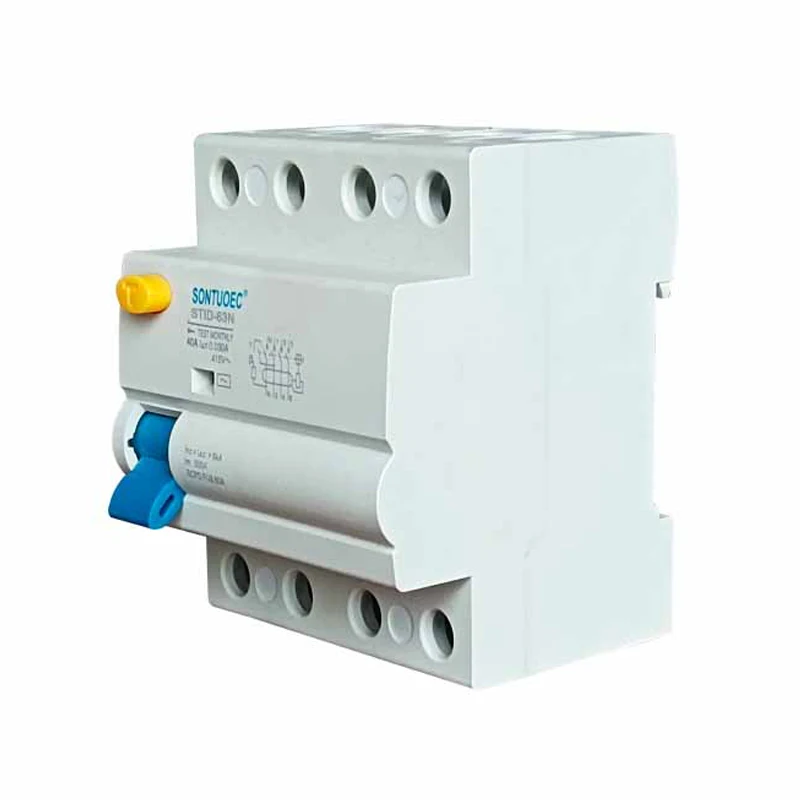

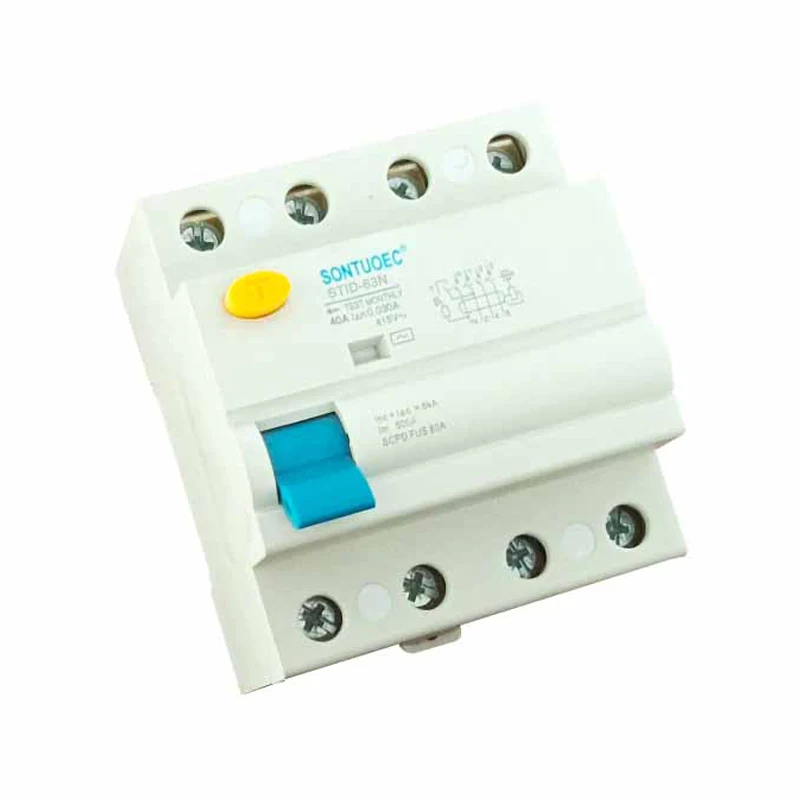

63A/100 mA zbytkový proudový jistič RCCB

Čistič 63a/100 mA zbytkový proudový jistič RCCB je proud v jiném obvodu než normální provozní proud, který může být generován kvůli poškození izolací zařízení, personálním elektrickým šokem nebo zemními poruchami atd. Hlavní funkcí RCCB je rychle přerušit obvod, když je zjištěn zbytkový proud, když překročí předstupňovou hodnotu, což zabraňuje elektrickým šokům a elektrickým ohni.

Modelka:STID-63N

Odeslat dotaz

Popis výrobku

NORMA:	IEC 61008-1
Model:	Sign-63n
Zbytkový proudový charakteristiky:	A a

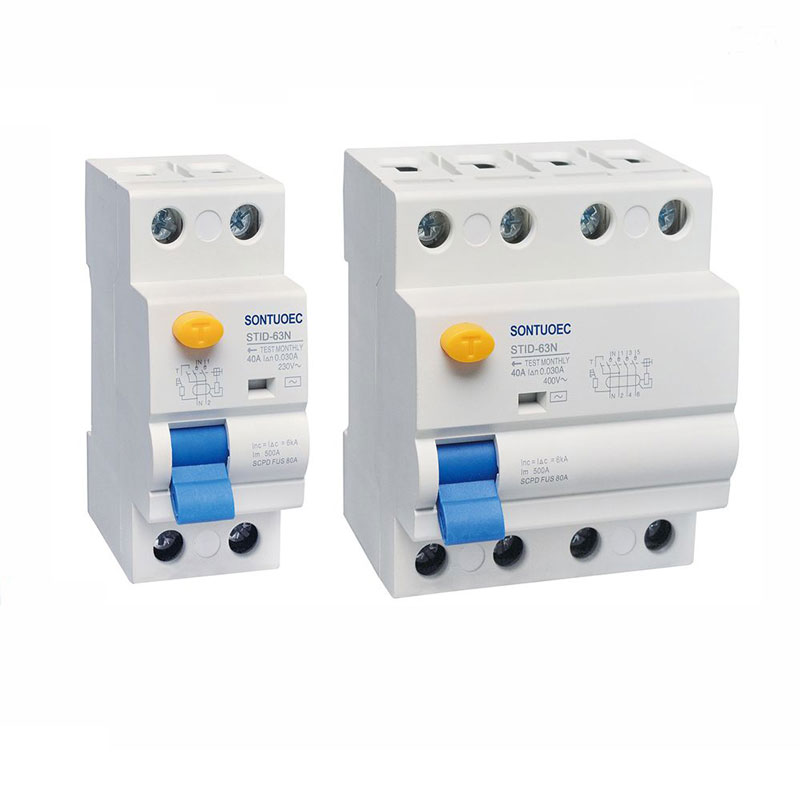

Pole no.:	2p, 4p
Hodnocený proud:	16a, 25a, 32a, 40a, 63a;
Jmenovité napětí:	230/400V AC
Hodnocená frekvence:	50/60Hz
Hodnocený zbytkový provozní proud IA:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovitý zbytkový neoperační proud i ΔNO:	≤0,5in
Hodnocené podmíněné zkratové proudy Inc:	6000A
Hodnocené podmíněné zbytkové zkraty Aktuální IAC:	6000A
Doba trvání zakopnutí:	Okamžité zakopnutí <0,1 s
Zbytkový rozsah proudu zakopnutí:	0,5iAn ~ IAn
Elektromechanická vytrvalost:	4000 cyklů
Upevňovací moment:	2,0nm

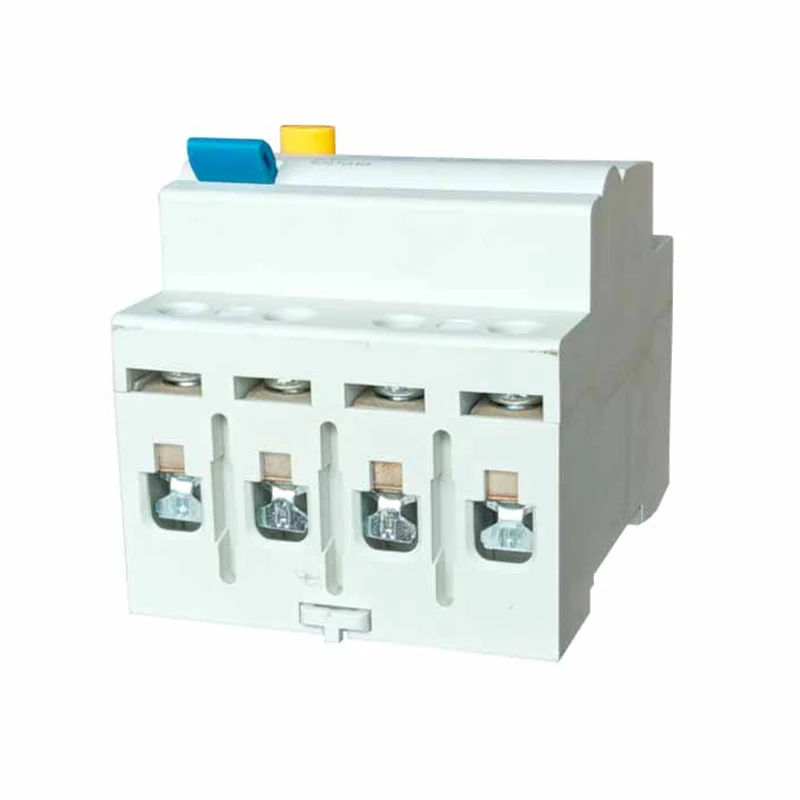

Terminál připojení:	Terminál pro sloup šroubování se svorkou
Instalace:	35 mm montáž DIN Rail

Princip provozu

Provozní princip RCCB je založen na principech elektromagnetické indukce a současné rovnováhy. Když zbytkový proud v obvodu prochází transformátorem, transformátor generuje odpovídající magnetický tok. Tento magnetický tok je přeměněn na elektrický signál a zpracován elektronickým obvodem. Když zpracovaný elektrický signál dosáhne přednastaveného prahu, RCCB spustí mechanismus uvolňování, aby působil, což způsobí, že jistič obvod rychle odřízne obvod.

Hlavní rysy

Vysoká citlivost: RCCB je schopen detekovat malé zbytkové proudy, obvykle menší než 30 mA (přesná hodnota závisí na specifikacích produktu), což pomáhá odříznout obvody v čase předtím, než dojde k nehodám v elektrickém proudu.

Rychlá odezva: RCCB může po detekci zbytkového proudu rychle odříznout obvod během několika milisekund, což účinně zabraňuje nehodám elektrickým šokem a šíření elektrických požárů.

Bezpečné a spolehlivé: RCCB přijímá pokročilé elektronické komponenty a odpojení mechanismu s vysokou spolehlivostí a stabilitou. Současně má také přetížení a funkce ochrany zkratu, které mohou plně chránit bezpečnost obvodů a zařízení.

Snadné instalaci a údržbu: RCCB obvykle přijímá modulární design, kompaktní strukturu a snadno se instaluje. Má také snadno inspekt a nahrazuje kontakty pro rutinní údržbu a kontrolu.

Scénáře aplikací

63A/100Ma Zbytkový proudový jistič RCCB se široce používá v různých situacích, kdy je vyžadována elektrická ochrana, včetně, ale nejen:

Obytné a komerční budovy: Pro ochranu elektrických zařízení a osobní bezpečnosti proti nehodám a elektrickým požárům. V domácnostech jsou RCCB obvykle instalovány v distribučních boxech jako hlavní nebo větev pro domácí obvody.

Průmyslová výrobní linka: Používá se k ochraně normálního provozu elektrických zařízení, jako jsou motory, transformátory atd., A zabrání poškození a vypnutí zařízení způsobené únikem a přetížením. V průmyslovém poli jsou RCCBS obvykle instalovány na vstupním konec elektrického zařízení jako ochranné zařízení zařízení.

Veřejná zařízení: například nemocnice, školy, knihovny a další místa se RCCB používají k zajištění bezpečného provozu elektrického vybavení a bezpečného využívání elektřiny personálem. Tato místa mají obvykle vyšší požadavky na elektrickou bezpečnost, takže RCCB jsou více používány.
