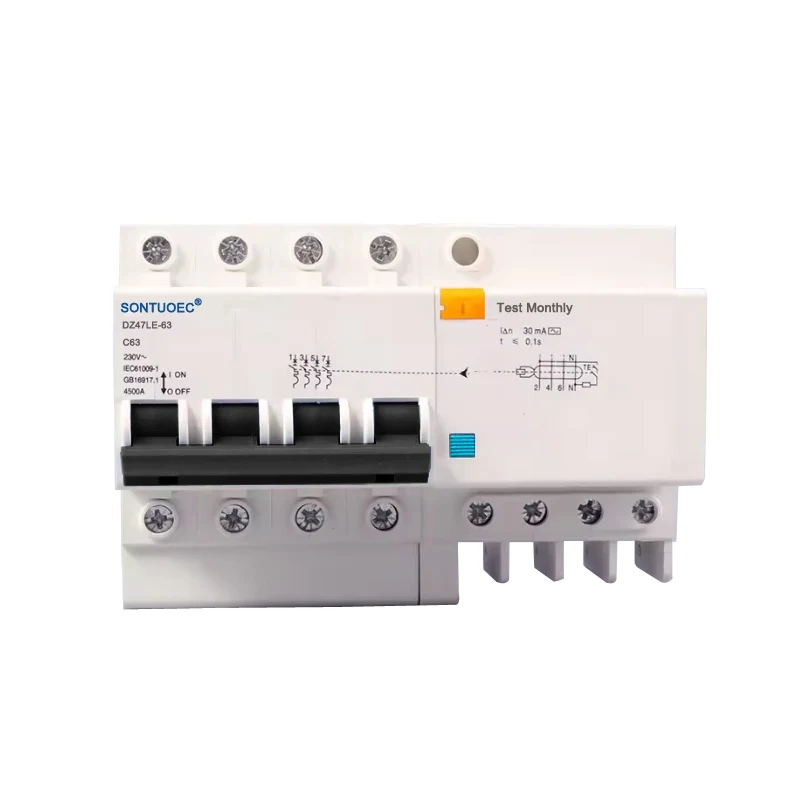

Typ 4P RCBO AC

Typ 4P RCBO AC je 4pólový jistič, který kombinuje funkce ochrany proti chybovému proudu a nadproudové ochrany, speciálně navržený pro obvody střídavého proudu (AC). Může automaticky přerušit napájení, když je v obvodu detekován zbytkový proud (tj. svodový proud), aby se zabránilo požáru a úrazu elektrickým proudem. Zároveň má také funkci nadproudové ochrany, která dokáže automaticky přerušit napájení v případě přetížení nebo zkratu v obvodu, aby byla chráněna bezpečnost obvodu a zařízení.

Modelka:DZ47LE-63

Odeslat dotaz

Popis výrobku

jméno	Zbytkový jistič s nadproudovou ochranou
funkce	ochrana proti přetížení/zkratu/svodu
Pole č	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Breaking Capacity	3kA,4,5KA,6KA
Jmenovitý proud (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Jmenovitý zbytkový provozní proud:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovité Napětí (V)	240/415V
instalace	typ kolejnice din
norma	IEC61009-1, GB16917-1
osvědčení	CE

Princip činnosti

Princip činnosti typu 4P RCBO AC je založen na vektorovém součtu proudů a na elektromagnetických principech. Když proudy v obvodu na požárním (L) a nulovém (N) vodiči nejsou stejné velikosti, vektorový součet proudů na primární straně obvodu transformátoru není nulový, což generuje indukované napětí v cívce sekundární strany. Toto indukované napětí je přidáno k elektromagnetickému relé a generuje budicí proud, který vytváří zpětnou demagnetizační sílu. Když poruchový proud dosáhne hodnoty provozního proudu RCBO, tato zpětná demagnetizační síla způsobí, že se kotva uvnitř elektromagnetického relé odpojí od třmenu, přitlačí ovládací mechanismus k činnosti a přeruší obvod poruchového proudu.

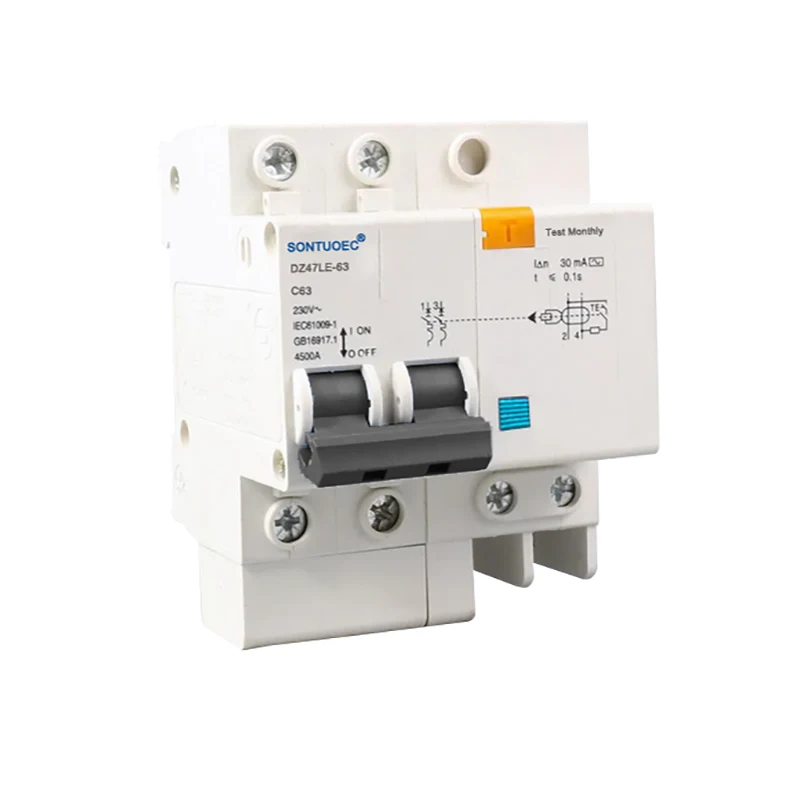

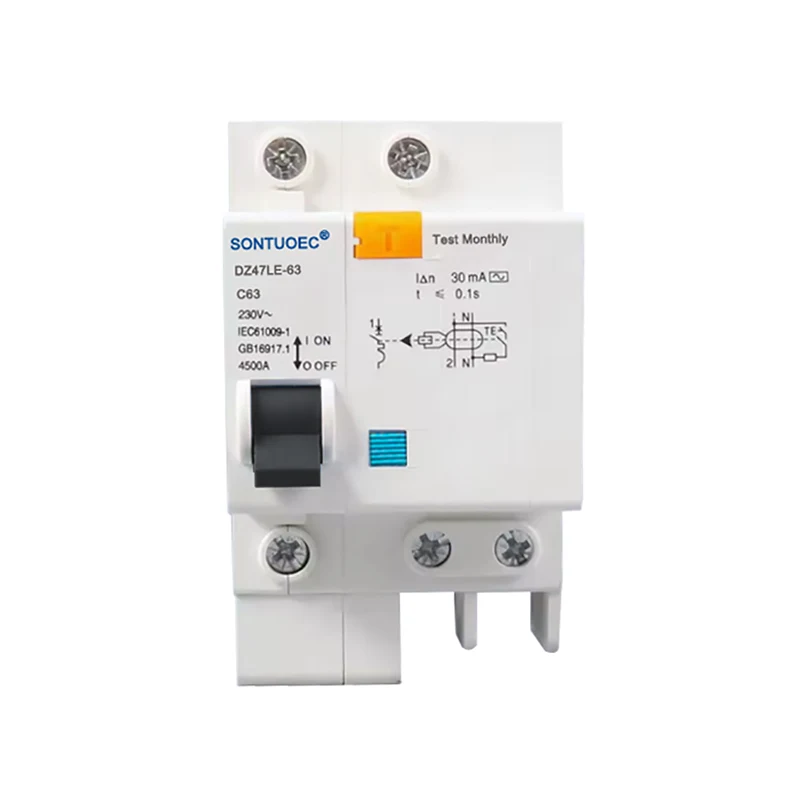

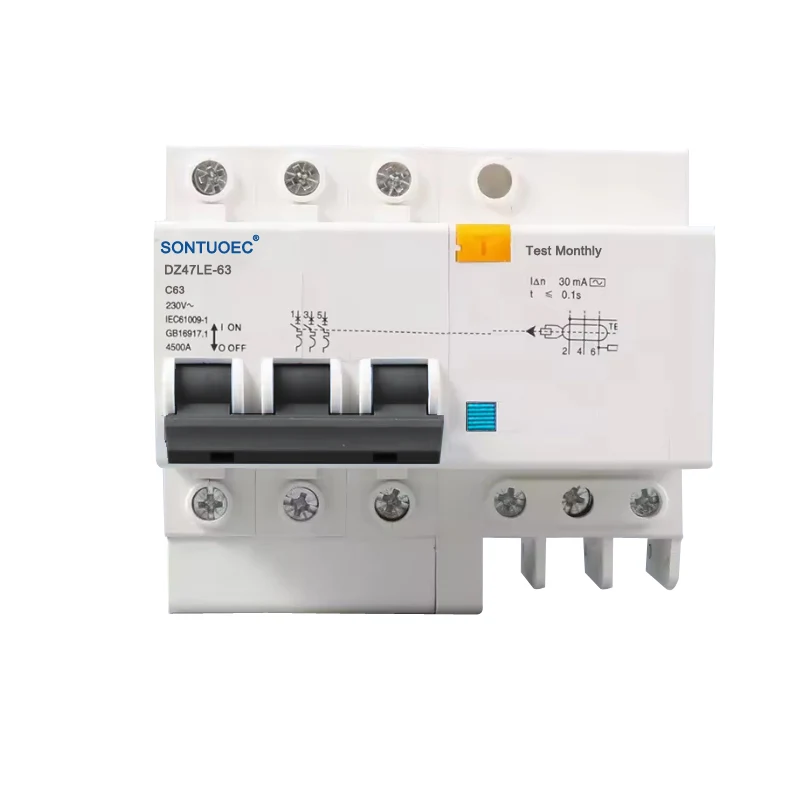

Elektronický jistič proti zemnímu proudu řady DZ47LE-63 je vhodný pro jednofázový obytný obvod AC 50Hz/60Hz, jmenovité napětí 230V a jmenovitý proud 6A~63A; 400V pro třífázový obvod AC 50Hz/60Hz. Může chránit obvod před přetížením a zkratem. Tento produkt má výhody malého objemu, vysoké vypínací schopnosti, živý vodič a nulové vedení jsou současně odříznuty, což také chrání osobu před úrazem elektrickým proudem v případě požárního vodiče a nulového vedení připojeného zpět.

Odpovídá normě IEC61009-1, GB16917.1.

Funkce:

1).Poskytuje ochranu před úrazem elektrickým proudem, zemním spojením, svodovým proudem;

2). Poskytuje ochranu proti přetížení, zkratu a přepětí;

3). Malý objem, vysoká vypínací schopnost; živý vodič a nulová čára jsou odříznuty současně;

4). Malé rozměry a hmotnost, snadná instalace a zapojení, vysoký a odolný výkon

5). Zajistěte proti chybnému vypnutí způsobenému okamžitým napětím a okamžitým proudem.

Vlastnosti a výhody

Multifunkční ochrana: Typ 4P RCBO AC kombinuje ochranu proti zbytkovým proudům a nadproudovou ochranu a poskytuje komplexní ochranu obvodů a zařízení.

Vysoká citlivost: Vysoce citlivá ochrana proti náhlé aplikaci nebo pomalému nárůstu zbytkového sinusového střídavého proudu zajišťuje oddělení.

Široký rozsah použití: Vhodné pro střídavé obvody v domácích, průmyslových a komerčních rozvodech elektrické energie, zejména pro zapojení jeden oheň-jedna-nula.

Snadná instalace a údržba: rozumné konstrukční řešení, snadná instalace a zároveň snadné provádění údržby a generální opravy.

Aplikační scénáře

Typ 4P RCBO AC je široce používán pro ochranu AC obvodů v domácnostech, kancelářích, komerčních prostorách a průmyslových zařízeních. Je zvláště vhodný pro aplikace vyžadující ochranu požárních i nulových vodičů, jako jsou světelné obvody, zásuvkové obvody a ochrana zařízení, jako jsou motory.
