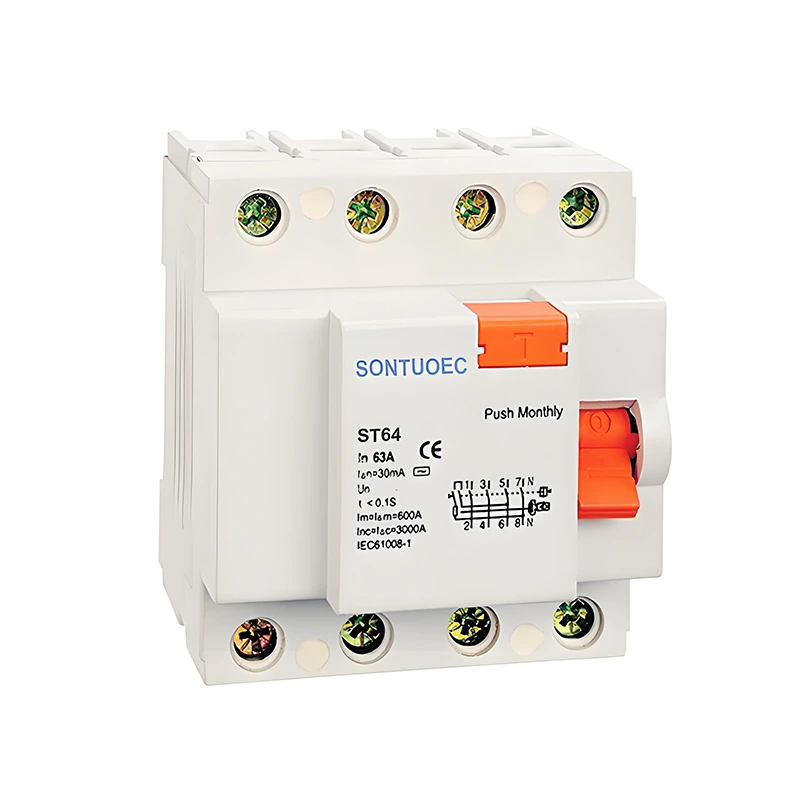

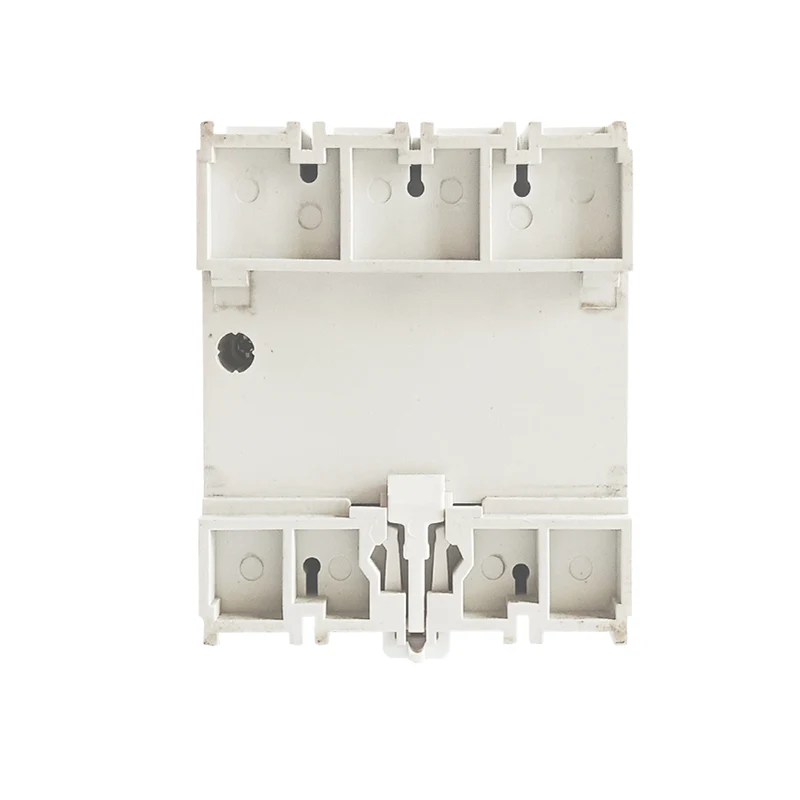

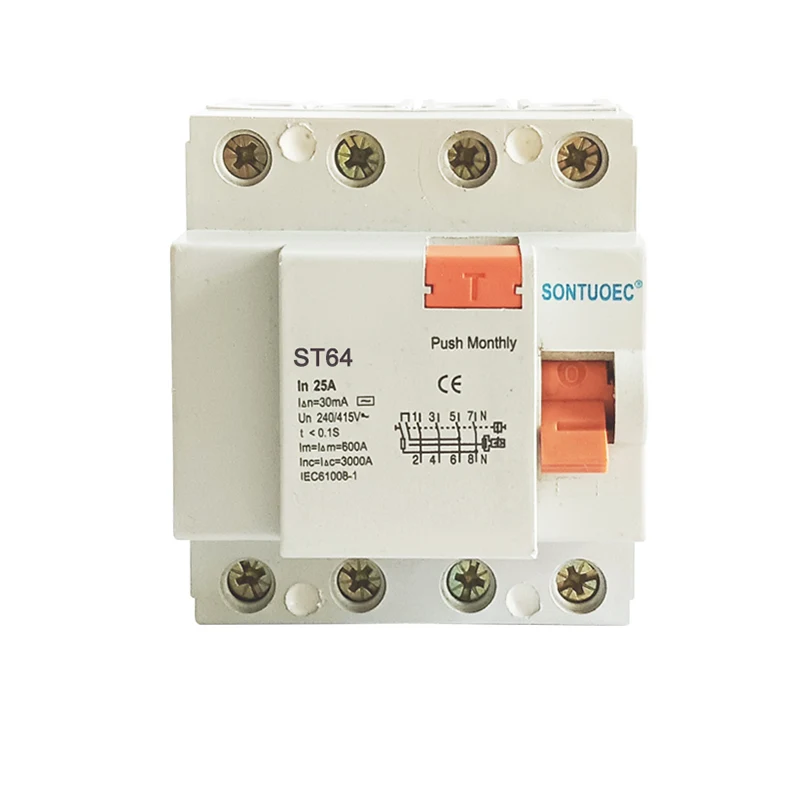

4P 63A /30 mA Zbytkový proudový jistič

4P 63A /30mA Residual Current Circuit Breaker is a residual current circuit breaker with four poles (P), which has a rated current of 63A and a residual action current (i.e., leakage action current) of 30mA.The RCCB is mainly used for detecting residual currents in a circuit, and when this current exceeds the set value, the circuit breaker automatically cuts off the circuit to prevent electrocution accidents and electrical požáry.

Modelka:ST60

Odeslat dotaz

Popis výrobku

NORMA:	IEC 61008-1
Model:	ST60
Zbytkový proudový charakteristiky:	A a
Pole no.:	2p, 4p
Hodnocený proud:	16a, 25a, 32a, 40a, 63a;
Jmenovité napětí:	230/400V AC
Hodnocená frekvence:	50/60Hz
Hodnocený zbytkový provozní proud IA:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovitý zbytkový neoperační proud i ΔNO:	≤0,5in
Hodnocené podmíněné zkratové proudy Inc:	6000A
Hodnocené podmíněné zbytkové zkraty Aktuální IAC:	6000A
Doba trvání zakopnutí:	Okamžité zakopnutí <0,1 s
Zbytkový rozsah proudu zakopnutí:	0,5iAn ~ IAn
Elektromechanická vytrvalost:	4000 cyklů
Upevňovací moment:	2,0nm
Terminál připojení:	Terminál pro sloup šroubování se svorkou
Instalace:	35 mm montáž DIN Rail

Princip provozu

Pracovní princip 4p 63a /30a zbytkového proudového jističe je založen na principu elektromagnetické indukce. Když zbytkový proud v obvodu překročí nastavenou hodnotu, bude vygenerován magnetický tok úměrný zbytkovému proudu a tento tok povede mechanismus uvolňování, aby působil, takže jistič z obvodu rychle odřízne obvod. Současně má RCCB také funkci ochrany přetížení a zkratu, kdy proud v obvodu překročí jmenovitou hodnotu, také spustí působení stripovacího mechanismu.

Hlavní rysy

Konstrukce čtyřpólového: 4p znamená, že jistič má čtyři terminály, obvykle používané ve třífázových čtyřvodičových nebo jednofázových třívodičových obvodech, které jsou schopny odříznout všechny fázové a nulové (nebo neutrální) proudy současně.

Vysoko jmenovitý proud: 63A jmenovitý proud způsobuje, že jistič je schopen nést větší zatížení, vhodné pro ochranu vysoce výkonných elektrických zařízení.

Citlivá detekce úniku: Nastavení proudu zbytkového působení 30 mA je velmi nízké, což může rychle detekovat malý únik v obvodu a včas odříznout obvod, aby se zajistila bezpečnost personálu a vybavení.

Bezpečné a spolehlivé: RCCB přijímá mechanismus pokročilého uvolňování a kontaktní materiály s vynikajícími elektrickými a mechanickými vlastnostmi, které mohou zajistit včasné odříznutí obvodu v případě poruch, jako je přetížení, zkrat a únik, aby se zabránilo nehodám.

Scénář aplikace

4P 25A/30Ma RCCB se široce používá v různých situacích, které vyžadují elektrickou ochranu, jako například:

Rezidenční a komerční budovy: Používá se k ochraně elektrického vybavení a osobní bezpečnosti, prevenci nehod elektrických šoků a elektrickým požárům.

Průmyslové produkční vedení: Používá se k ochraně elektrických zařízení, jako jsou motory, transformátory a další elektrická zařízení před normálním provozem, prevence poškození zařízení a vypnutí v důsledku úniku, přetížení a dalších důvodů.

Veřejná zařízení: například nemocnice, školy, knihovny a další místa, používané k zajištění bezpečného provozu elektrického vybavení a bezpečného využívání elektřiny personálem.
