Typ 2p RCBO B

Typ 2p RCBO B je jistič dvou zbytkových proudů s ochranou proti nadproudlu (zbytkový proudový jistič s ochranou přetížení), může ovládat on-off požární linie 2p (L1) a nulovou linii (n); a 4p (L1, L2, L3) a nulovou linii (n) (n) ve stejnou dobu. Typ “obvykle odkazuje na konkrétní typ nebo specifikaci jističe obvodu, který může zahrnovat provozní charakteristiky, jmenovité proud, jmenovité napětí a další parametry jističe.

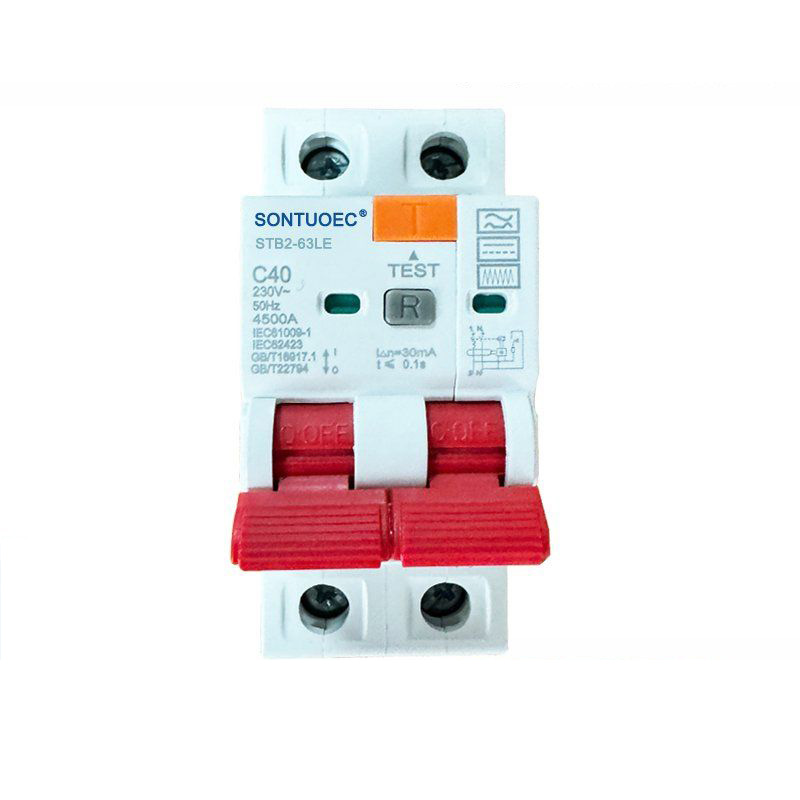

Modelka:STB2-63LE

Odeslat dotaz

Popis výrobku

	Norma	Jednotka	IEC/EN 61009-1 a IEC/EN62423
Elektrický funkce	Režim		Elektronický typ
	Typ (vlnová forma Země únik snímaný)		B
	Thermo-magnetické uvolnění charakteristický		B, C, D.
	Hodnocený proud ln	A	6,10,16,20,25,32,40; 63,80a
	Poláci	P	1p+n, 3p+n
	Jmenovité napětí ue	V	AC 230, 400
	Hodnocená citlivost i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Hodnocené zbytkové výroby a lámání Kapacita l △ m	A	500
	Hodnocená kapacita zkratu ICN	A	6000
	Doba přerušení pod I △ n	S	≤0,1
	Hodnocená frekvence	Hz	50/60
	Ohodnoceno impulsewithstand napětí (1,2/50) UIMP	V	4000
	Dielektrické zkušební napětí na ind.freq pro 1 minuty	KV	2
	Izolační napětí UI	V	250
	Stupeň znečištění		2
Mechanický funkce	Elektrický život		4000
	Mechanický život		10000
	Indikátor poruchového proudu		ANO
	Titul ochrany		IP20
	Okolní teplota (s denním průměrem ≤ 35 ° C)	° C.	-5 ~+40 (speciální aplikace, viz Korekce kompenzace teploty)
	Teplota skladování	° C.	-25 ~+70
Instalace	Typ připojení terminálu		Kabelový/pin-typ Busbar/U-type Busbar
	Velikost terminálu horní/dolní část pro kabel	mm2	25
	Velikost terminálu horní/dolní část pro kabel	Awg	18-5
	Velikost terminálu horní/dole pro Busbar	mm2	25
	Velikost terminálu horní/dole pro Busbar	Awg	18-3
	Montáž		Na DIN Rail EN 60715 (35 mm) pomocí rychlého klipu
	Spojení		Shora

Hlavní rysy a parametry

Akční charakteristiky: 2p 4p RCBO B Typ má funkci reziduálního proudu, když zbytkový proud (tj. Útokový proud) v obvodu dosáhne přednastavené hodnoty, bude jistič působí rychle, aby se zabránil nehodám elektrickým šokem a elektrickým požárům.

Hodnocený proud: V závislosti na konkrétním modelu a specifikacích se rozsah jmenovitého proudu 2p 4p RCBO B typu B se může lišit, ale obvykle zahrnuje širokou škálu specifikací, jako jsou 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, atd.

Jmenovité napětí: Typ 2p 4p RCBO B je obvykle hodnocen na 240 V AC pro domácí a komerční elektrické prostředí.

Hodnocená frekvence: Hodnocená frekvence tohoto jističe je obvykle 50/60 Hz, která odpovídá frekvenci napájení ve většině zemí a regionů.

Hodnocená kapacita zkratu: Typ 2p 4p RCBO B má vysokou kapacitu zkratu, jako je 6KA nebo 10KA, která je schopna odolat velkým proudovým šokům bez poškození v případě poruchy zkratu.

Úkovací akce Current: Únik Akce proudu tohoto jističe je obvykle 30 m

RCBO se používá hlavně v AC 50Hz (60 Hz), jmenovité napětí 230/400 V, jmenovitý proud 6a až 40A nízkopěťový koncový distribuční systém. RCBO se rovná funkci MCB+RCD; Používá se pro ochranu elektrických šoků a lidské nepřímé ochrany kontaktu, ochranu elektrických zařízení, když lidské tělo dotýká elektrická nebo elektrická síť, proud přesahuje stanovenou hodnotu a nad ochranou zatížení a zkratu; Může to být také nefrekvenční operátor v okruhu, který se divoce používá v obytné a komerční čtvrti. Splňuje standard IEC61009-1.

Aplikace a instalace

Aplikace: 2p 4p typ RCBO B je vhodný pro ochranu obvodů distribuce energie, které vyžadují současnou kontrolu jak požárních, tak nulových vodičů, jako je osvětlení, zásuvky, klimatizace a další obvody v domácích, komerčních, průmyslových a jiných místech.

Instalace: Jistič obvodů obvykle přijímá symetrické montáž nebo montáž panelu, což je vhodné pro rychlou instalaci a odstranění v distribuční krabici nebo distribuční skříni.

Zapojení: Typ 2p 4p RCBO B je flexibilní při zapojení a může být připojen ke třífázovým třívodičovým, třífázovým čtyřvodičovým nebo jednofázovým obvodům. Při zapojení se ujistěte, že vodiče požáru, nuly a zemní jsou správně spojeny, aby se zabránilo riziku elektrického nárazu a elektrického ohně.
