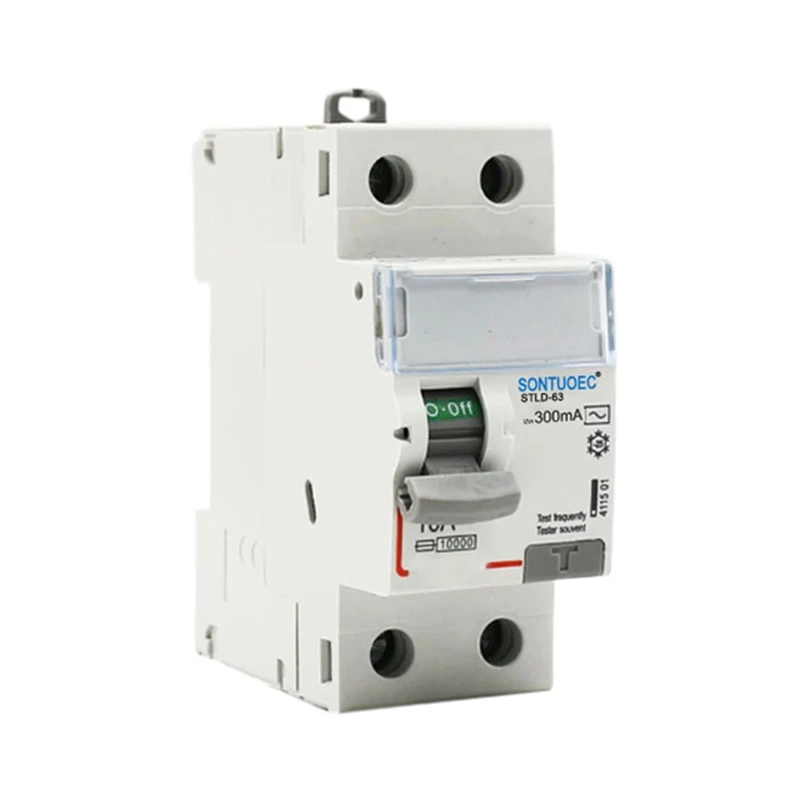

2P 63A/30MA RCD AC TYP

Provozní princip typu 2p 63a/30 mA RCD AC je založen na reziduálním proudovém transformátoru. Když se v elektrickém systému objeví nevyvážený proud (tj. Únik), reziduální proud transformátor detekuje tento nevyvážený proud a generuje magnetický tok úměrný únikovému proudu. Tento magnetický tok spustí mechanismus vnitřního uvolňování RCD, což způsobuje, že RCD rychle odřízne napájení.

Odeslat dotaz

Popis výrobku

Model:	Elektromagnetický typ; Elektronický typ
NORMA	IEC 61008-1
Zbytkový proudový charakteristiky:	A a

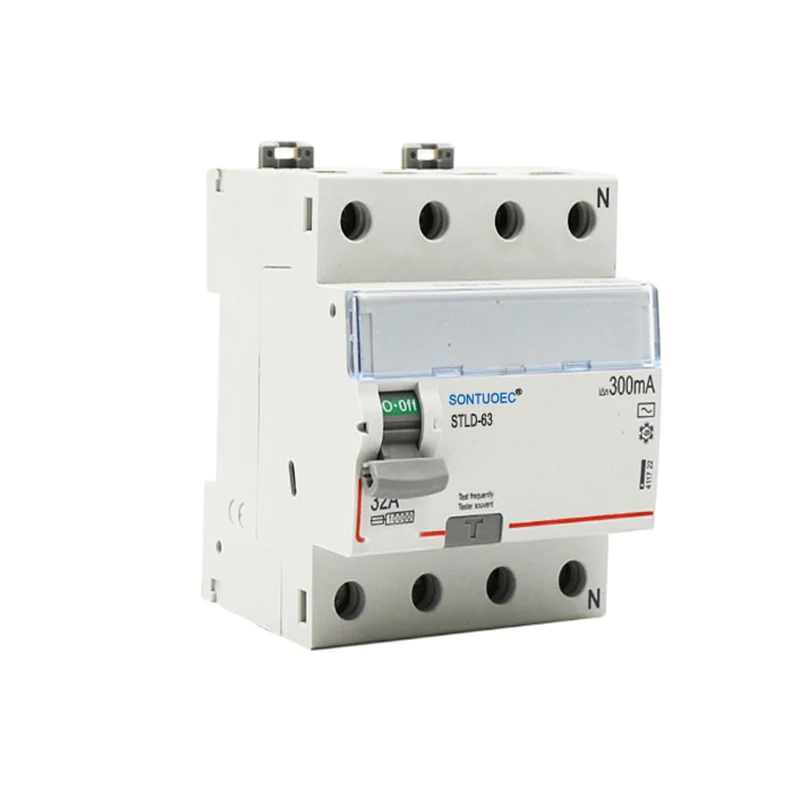

Pole no.:	2p, 4p
Hodnocený proud:	16a, 25a, 32a, 40a, 63a;
Jmenovité napětí:	230/400V AC
Hodnocená frekvence:	50/60Hz
Hodnocený zbytkový provozní proud IA:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Jmenovitý zbytkový neoperační proud i ΔNO:	≤0,5in
Hodnocené podmíněné zkratové proudy Inc:	6000A
Hodnocené podmíněné zbytkové zkraty Aktuální IAC:	6000A
Doba trvání zakopnutí:	Okamžité zakopnutí <0,1 s
Zbytkový rozsah proudu zakopnutí:	0,5iAn ~ IAn
Elektromechanická vytrvalost:	4000 cyklů
Upevňovací moment:	2,0nm
Terminál připojení:	Terminál pro sloup šroubování se svorkou

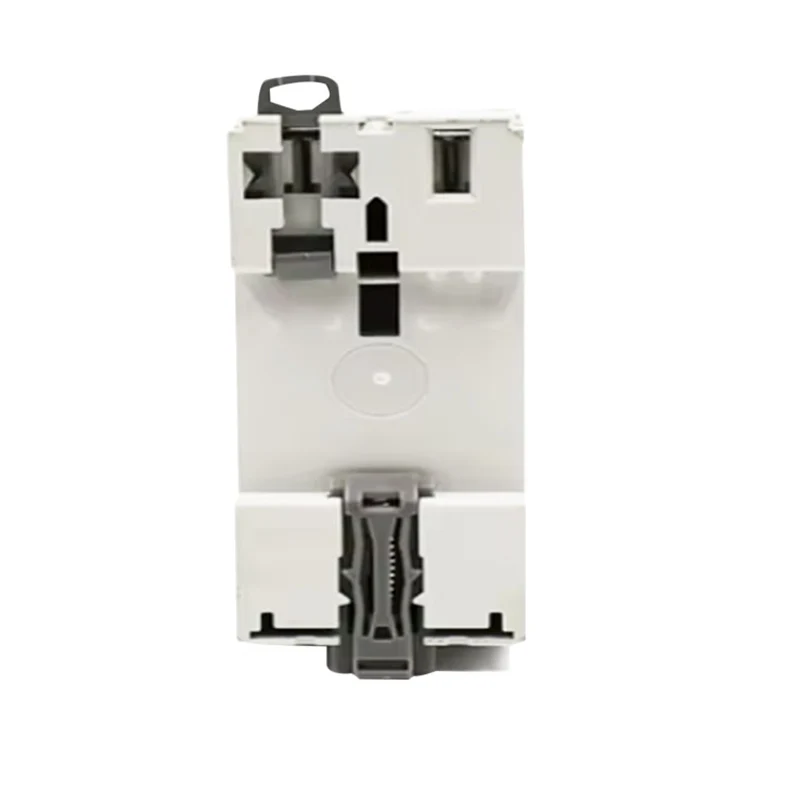

Instalace:	35 mm montáž DIN Rail

Základní koncept

 2p: Označuje, že tento RCD (zařízení zbytkového proudu) je bipolární spínač, tj. Může ovládat on-off dvou řádků současně. Tento design se obvykle používá tam, kde musí být fázové i nulové linie odříznuty současně, aby se zajistilo, že obvod může být v případě úniku nebo poruchy zcela odříznut, což zabrání bezpečnostním nehodám, jako je elektrické nebo elektrické požáry.

 63a: Označuje, že RCD je hodnoceno na 63 ampérů. Hodnocený proud je maximální hodnota proudu, kterou RCD může přenášet nepřetržitě, aniž by způsobila přehřátí nebo poškození. V praktických aplikacích by měl být vhodný hodnocený proud vybrán podle zatížení elektrického systému.

 30 mA: Označuje, že proud úniku tohoto RCD je 30 mA. Akce úniku proudu je minimální hodnota proudu, při které RCD detekuje únikový proud a spustí akci. Když únikový proud v elektrickém systému překročí tuto hodnotu, RCD rychle přeruší napájení, aby chránil osobní bezpečnost a zabránil nehodám, jako jsou elektrické požáry.

 RCD: Zbytkový proudový zařízení je elektrické bezpečnostní zařízení používané k detekci zbytkového proudu (tj. Únik proudu) v elektrickém systému a odříznutí napájení. V různých elektrických systémech s nízkým napětím se široce používá k poskytování komplexní ochrany elektrických zařízení a personálu.

 Typ AC: Označuje, že tento RCD je vhodný pro střídavé systémy proudu (AC). Střídavý proud (AC) je běžný způsob přenosu elektřiny a je charakterizován periodickými změnami ve směru napětí a proudu ve srovnání s přímým proudem (DC). Při výběru RCD by proto měl být vhodný model vybrán na základě typu elektrického systému (AC nebo DC).

1. Poskytněte ochranu před proudem pro zavinění/úniku zemního a funkce izolace

2. Vysoký zkratový proud vydrží kapacitu

3. Použijte se na připojení k terminálu a typu Pin/Fork typu přípojnice

4. vybavené terminály chráněné prstem chráněné

5. Automaticky odpojte obvod, když dojde k pozemské poruše/únikovému proudu a překročí jmenovitou citlivost

6. Nezávislé na napájení a napětí na lince a bez vnějšího rušení, kolísání napětí. ---------- Vodič připojení velké velikosti (kabel připojení 35 mm)

2P 63A/30mA RCD AC Type
