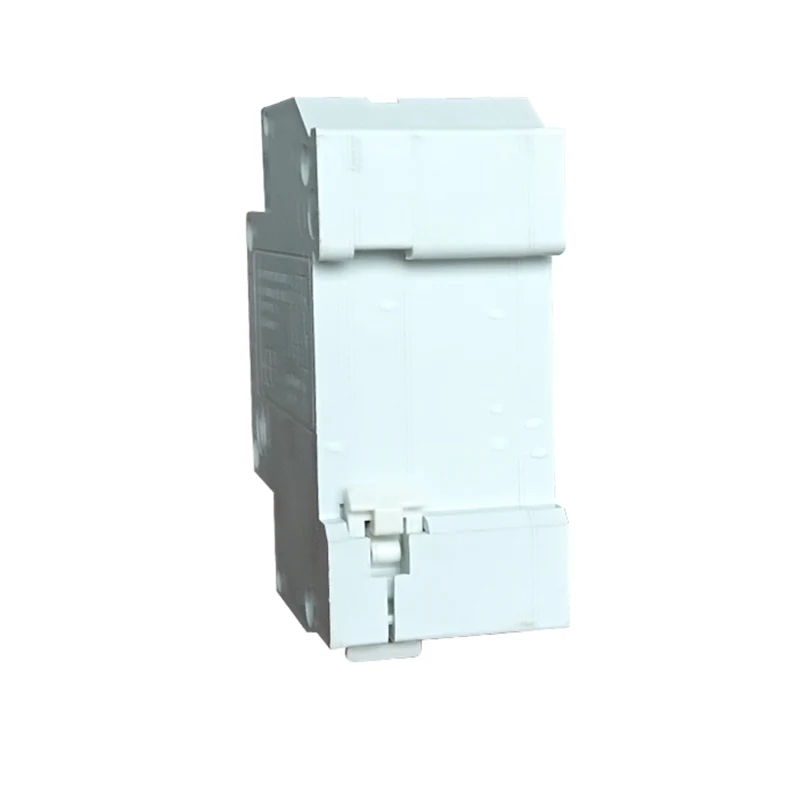

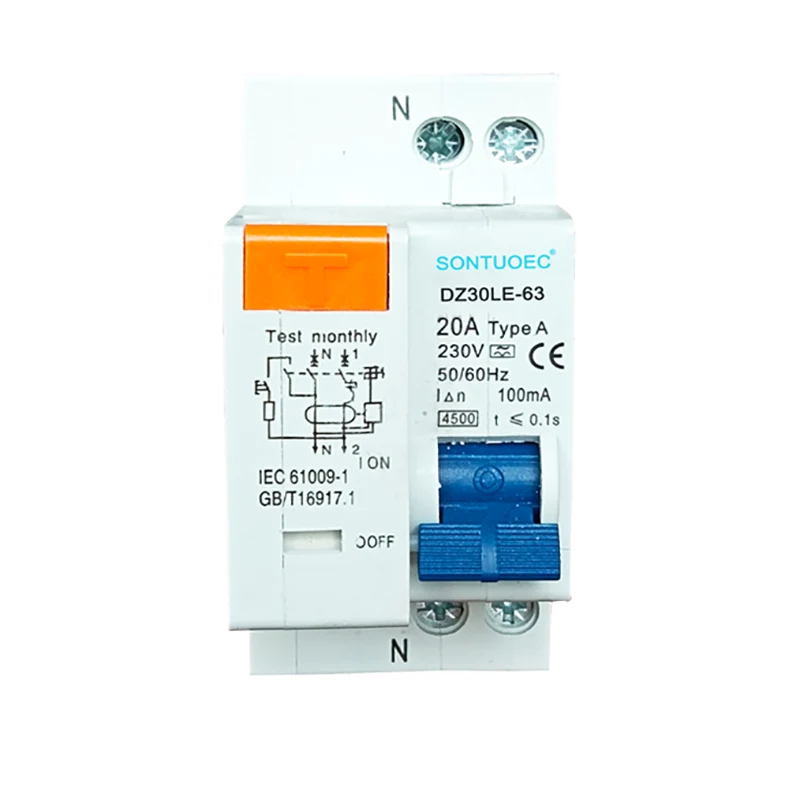

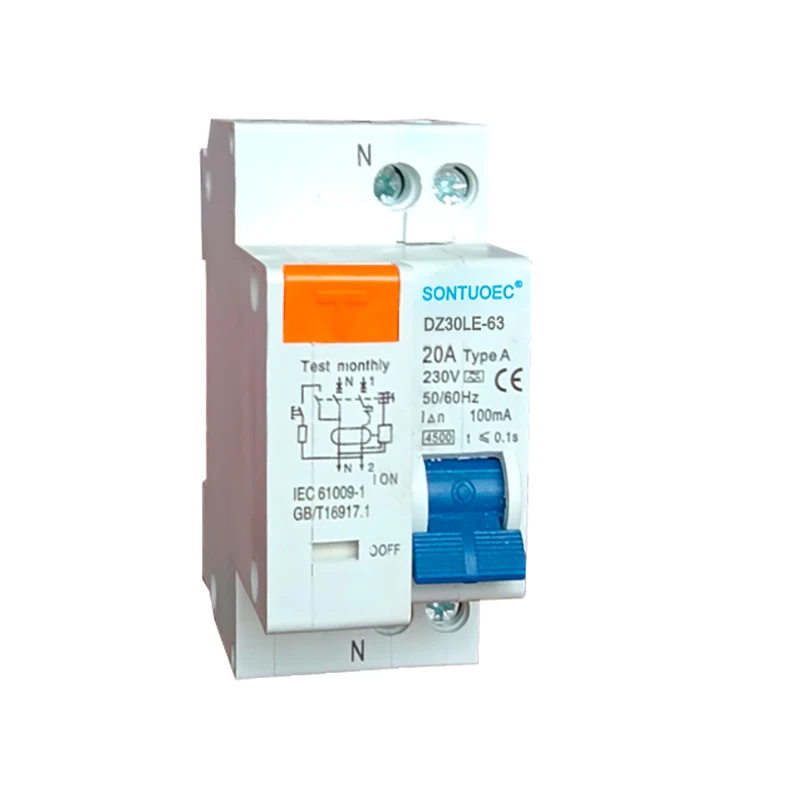

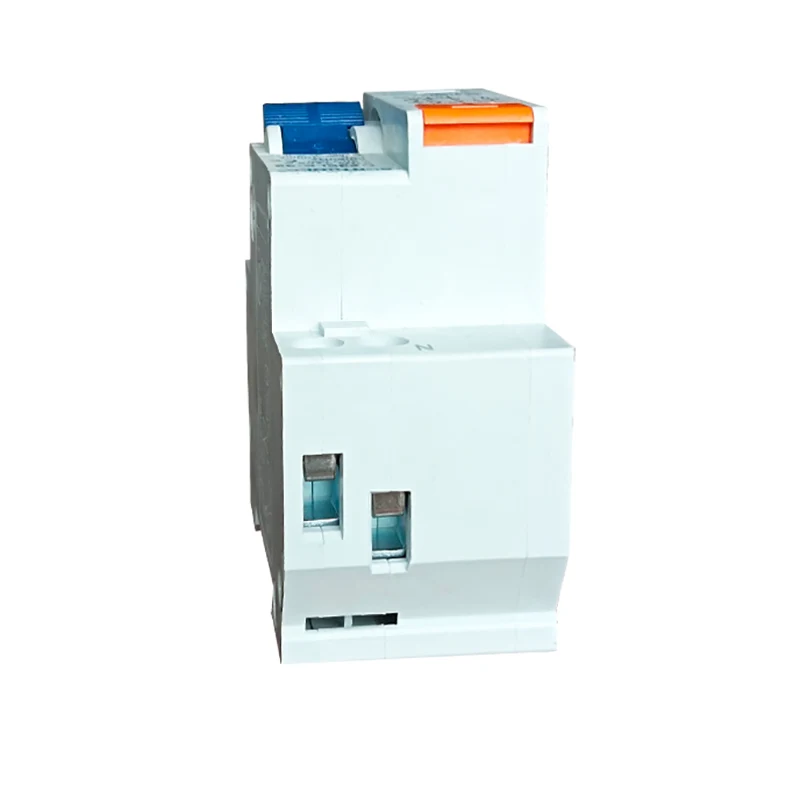

1p+n elektronický typ RCBO

1p+n elektronický typ rcbois speciální typ jističe, který využívá elektromagnetický princip k detekci a odříznutí zbytkového proudu (únikový proud) v obvodu, čímž se brání elektrickým požárům a osobním elektrickým šokovým nehodám. Současně má také nadproudovou ochrannou funkci, která může automaticky odříznout napájecí zdroj, když je obvod přetížen nebo zkratován pro ochranu bezpečnosti obvodu a zařízení.

Modelka:DZ30LE-63

Odeslat dotaz

Popis výrobku

Název produktu	DZ30L-63
Model	Elektronický typ (MCB+RCD)
Pól	1p+n	1p+n
Hodnocený proud (A)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Hodnocený podmíněný zbytkový proud zkratu	3ka, 4,5ka; 6ka
Norma	IEC61009-1
Elektromachanická vytrvalost	Více než 4000 cyklů
Jmenovitý zbytkový provozní proud	10 mA, 30 mA, 100 mA, 300 mA, 500 mA

Pracovní princip

 Detekce zbytkového proudu: Pokud je v obvodu zbytkový proud, transformátor nulového sekvenčního proudu v RCBO tento signál detekuje a převede jej na elektrický signál pro zpracování.

 Zpracování a srovnání signálu: Detekovaný signál zbytkového proudu bude amplifikován, filtrován a zpracován a poté porovnán s přednastavenou hodnotou proudu akce.

 Akce zakopnutí: Když zbytkový proud dosáhne nebo překročí hodnotu přednastavené akční hodnoty, RCBO spustí mechanismus vypnutí, aby odřízl výkon hlavního obvodu.

Funkce a výhody

 Elektromagnetický princip: Využití elektromagnetického principu pro detekci zbytkového proudu se vyznačuje vysokou citlivostí a rychlou rychlostí odezvy.

 Multifunkční ochrana: Kromě funkce na ochranu zbytkového proudu má také nadproudovou ochranu, která může komplexně chránit bezpečnost obvodů a vybavení.

 Bezpečné a spolehlivé: RCBO přijímá pokročilé elektronické komponenty a mechanismus uvolňování, který má vysokou spolehlivost a bezpečnost.

 Snadno instaluje a údrž: Struktura RCBO je přiměřeně navržena, snadno se instaluje a zároveň snadno provádí údržbu a generální opravu.

Tento elektronický typ RCBO 1P+N funguje jako kombinace jističe a zbytkového proudu, které chrání člověka před poruchou elektřiny z důvodu nadměrného proudu, zkratu, zemského poruchového proudu. Samokenní chrání až do maximálního zkratového proudu 32A nebo 63A. A dodržujte standardní IEC/EN 61009.1.

1. Poskytněte ochranu před proudem pro zavinění/úniku zemního a funkce izolace

2. Vysoký zkratový proud vydrží kapacitu

3. Použijte se na připojení k terminálu a typu Pin/Fork typu přípojnice

4. vybavené terminály chráněné prstem chráněné

5. Automaticky odpojte obvod, když dojde k pozemské poruše/únikovému proudu a překročí jmenovitou citlivost

6. Nezávislé na napájení a napětí na lince a bez vnějšího rušení, kolísání napětí.

1P+N Electronic Type RCBO
