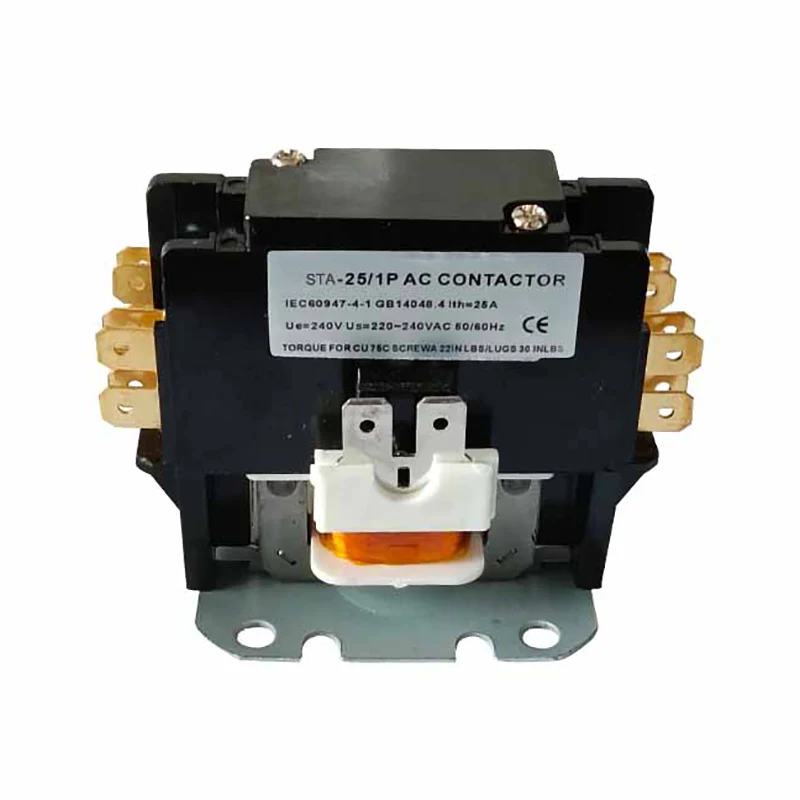

1,5p 25A 25A AC AC CONTISTING
1,5p 25A AC AC CONTRITING CONTRIZACE jsou definitivní účel AC SCACLOR je navržen pro použití v chladicích, klimatizaci a elektrické vytápění systens. Pomocí napájení lze provést buď pomocí šroubových terminálů s rychlým připojením nebo terminály s rychlým připojením V souladu s IEC60947-4-1
Odeslat dotaz
Popis výrobku

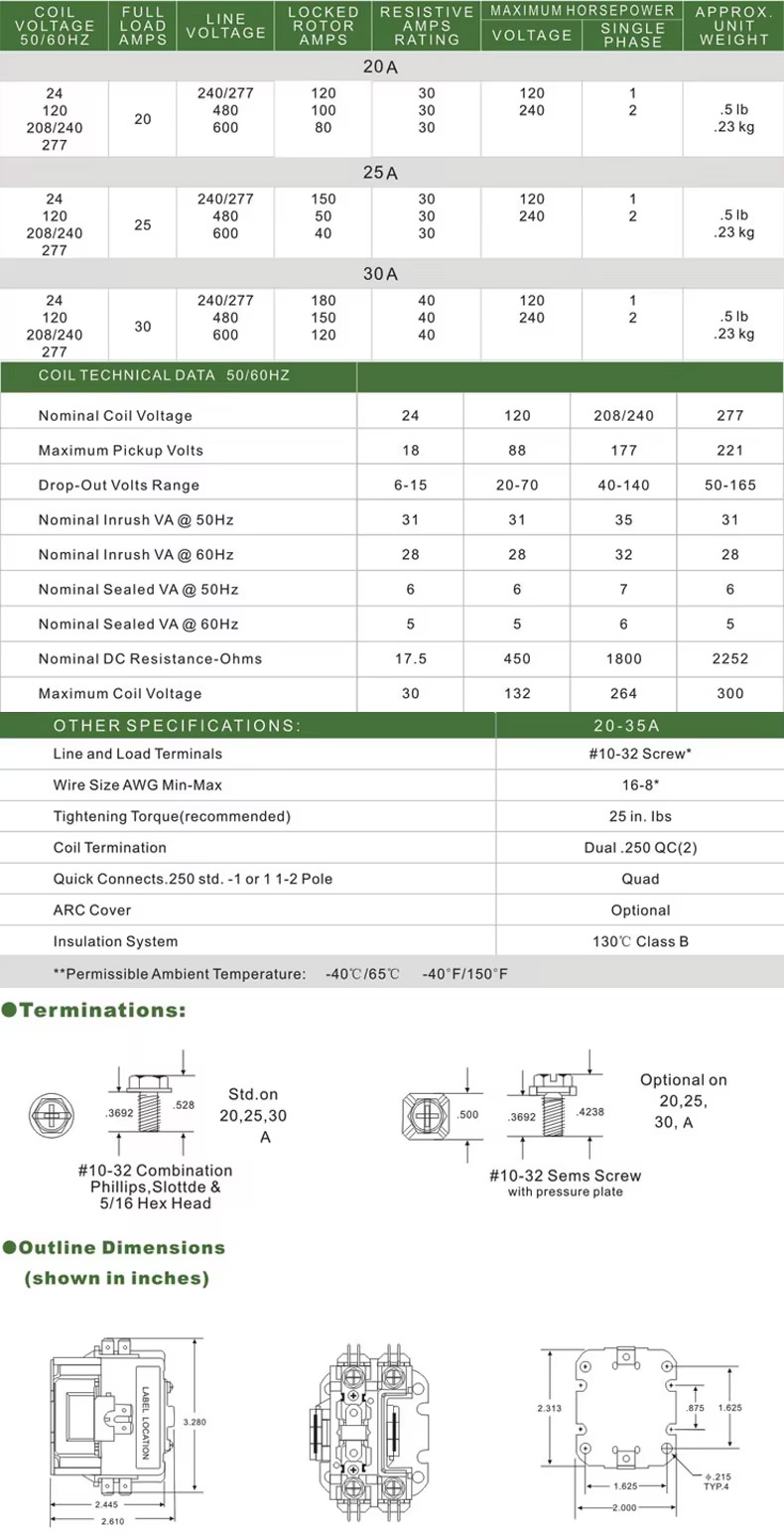

| Model č | Plné zatížení | Odporové zesilovače (a) | Pole č. | Napětí cívky ( PROTI) | Napětí linky (V) | Max HP | - | |
| Amps (A) | 50/60Hz | Napětí (PROTI) | Singl Fáze | Tři Fáze | ||||
| CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
| CJX9-20/1.5 | 1.5 | |||||||
| CJX9-20/2 | 2 | |||||||
| CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
| CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
| CJX9-25/1,5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
| CJX9-25/2 | 2 | |||||||
| CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
| CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
| CJX9-30/1,5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
| CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
| CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
| CJX9-30/4 | 4 | |||||||
| CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
| CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
| CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
| CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
| CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
| CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
| CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
| CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
| CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
| CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
| CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
| CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
| CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
| CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
| CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
|
Izolační materiál |
Kontaktní blok a nosič jsou vysoce kvalitní Termosetová pryskyřice elektrické třídy |
|
Teplotní rozsah |
-40 ° F až 150 ° F; -5-+40 |
|
Mechanický život (bez zatížení) |
Odpovídá standardu specifikací UL a ARI |
|
Electricl Life |
Odpovídá specifikacím UL a ARI Norma |
|
Váha (přibližné) |
9,25 oz |
|
Frekvence cívek |
50/60Hz |
|
Izolace cívky |
Třída B (130 ° C) |
|
Ukončení |
Tlakový konektor a dvojnásobek 1/4 Q.C |
|
Provozovat |
85% jmenovité kolísání kolísání; 110% maximální bezpečné provozovat |
|
Pracovní cyklus |
Nepřetržité |
Princip provozu
Když je pod napětím napětí cívka stykače AC AC 1,5p 25A, jádro železa se stane magnetickým a přitahuje kontaktní systém k uzavření, čímž spojuje elektrické zatížení ke zdroji energie. Když je cívka de-onesení, železné jádro ztrácí svůj magnetismus a kontaktní systém je oddělen pružinou, čímž odpojí zátěž od zdroje energie. Tímto způsobem stykač umožňuje dálkové ovládání elektrického zatížení.
Určitá aplikace pro stykače účelu:
• CJX9 (nebo STA) Série AC SCACOR je použitelný hlavně na linii AC 50Hz nebo 60 Hz, jmenovité izolační napětí je 240 V a jmenovité pracovní proud až do 60a, které se používá k uzavření nebo vypnutí linky
• Skryty klimatizace jsou určitým účelem AC SCAPLESS je navržen pro použití v chladicích, klimatizaci a elektrických topných systenech.
• Napájecí připojení lze provést buď pomocí šroubových terminálů s rychlým připojením nebo terminály s rychlým připojením
• V souladu s IEC60947-4-1
Struktura a rysy
Struktura:
Elektromagnetický systém: včetně cívky, jádra a dalších komponent, které se používá ke generování magnetického toku pro řízení otevření a uzavření kontaktního systému.
Kontaktní systém: Včetně hlavního kontaktu a pomocného kontaktu se hlavní kontakt používá k přepravě vysokého proudu a pomocný kontakt se používá k realizaci přenosu a zpětné vazby řídicího signálu.
Hasicí zařízení oblouku: Používá se k uhasení oblouku generovaného, když je kontakt odpojen, aby se chránil kontakt před poškozením.
Shell: Používá se k ochraně vnitřních složek před vnějším prostředím a zároveň poskytuje rozptyl tepla.
Funkce:
S dobře definovaným účelem a specifickým designem pro konkrétní energetické systémy a typy zátěže.
Kontaktní systém se vyrábí z vysoce kvalitních materiálů s dobrou elektrickou vodivostí a odporem opotřebení.
Elektromagnetický systém má dostatečnou sací sílu k spolehlivému zapojení a uvolnění kontaktů.
Hasicí zařízení oblouku může účinně uhasit oblouk a chránit kontakty před poškozením.
Shell je přiměřeně navržen s dostatečnou výkonem pevnosti a rozptylu tepla.
