Princip činnosti tepelného relé a opatření při výběru

Tepelná reléjsou klíčovým členem rodiny relé, často používané ve výrobě a mají velký význam.

Princip činnosti tepelných relé

Topné těleso v tepelném relé, které generuje teplo, by mělo být zapojeno do série s obvodem motoru. To umožňuje tepelnému relé přímo detekovat přetížení motoru. Snímacím prvkem tepelného relé je typicky bimetalový pásek. Bimetalový pás je kompozit dvou kovových plechů s různými koeficienty lineární roztažnosti, mechanicky slisovaných k sobě. Vrstva s větším koeficientem roztažnosti se nazývá aktivní vrstva, zatímco vrstva s nižším koeficientem roztažnosti se nazývá pasivní vrstva. Při zahřátí se bimetalový pás lineárně roztahuje. Díky různým koeficientům lineární roztažnosti dvou kovových vrstev a jejich těsnému kontaktu se bimetalový pás ohýbá směrem k pasivní vrstvě. Mechanická síla generovaná tímto ohybem způsobuje, že kontakty fungují.

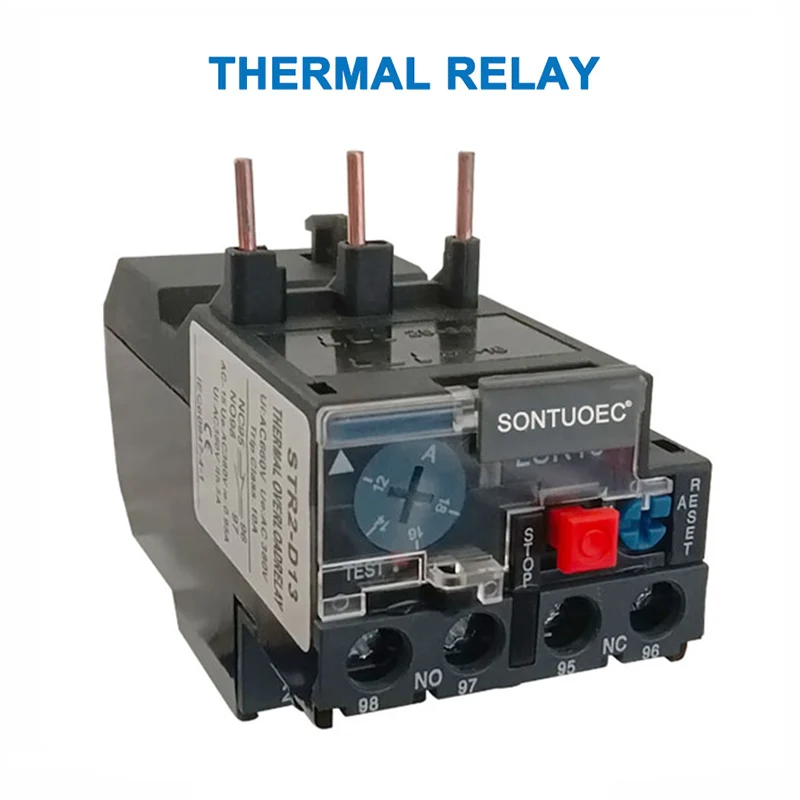

Rozebírání tepelného relé

Atepelné relésestává z topného článku, bimetalového pásku, kontaktů a převodového a nastavovacího mechanismu. Topné těleso je nízkoodporový odporový vodič zapojený do série s hlavním obvodem chráněného motoru. Bimetalový pás je vytvořen lisováním dvou plechů s různými koeficienty tepelné roztažnosti. Při přetížení motoru proud protékající topným tělesem překročí nastavený proud, což způsobí, že se bimetalový pásek vlivem tepla ohne nahoru, oddělí se od desky a otevře normálně sepnutý kontakt. Vzhledem k tomu, že normálně zavřený kontakt je připojen k řídicímu obvodu motoru, jeho rozepnutí ztratí napájení připojené cívky stykače, čímž se rozpojí hlavní kontakty stykače a dojde k odpojení hlavního obvodu motoru, čímž se zajistí ochrana proti přetížení.

Funkce tepelného relé

Primárně se používá k zajištění ochrany proti přetížení asynchronních motorů. Jeho princip činnosti spočívá v tom, že při průchodu nadproudového proudu tepelným článkem se bimetalový pásek zahřívá a ohýbá, tlačí akční člen a ovládá kontakty, čímž se odpojí řídicí obvod motoru a motor se vypne, čímž je zajištěna ochrana proti přetížení. Protože přenos tepla z bimetalového pásu během procesu ohýbání trvá dlouho, nelze použít tepelná relé pro ochranu proti zkratu; mohou být použity pouze jako ochrana proti přetížení pro tepelná relé ochrany proti přetížení.

Účel tepelného relé

Tepelná relé apoužívá se především pro ochranu obvodů proti přetížení.

 Jejich princip činnosti spočívá v tom, že když tepelným článkem prochází nadproudový proud, bimetalový pásek se zahřívá a ohýbá, tlačí akční člen a ovládá kontakty, čímž odpojí obvod a zastaví zátěž, čímž poskytuje ochranu proti přetížení. Protože přenos tepla z bimetalového pásu při jeho ohýbání trvá dlouho, nelze tepelná relé použít pro ochranu proti zkratu, ale pouze pro ochranu proti přetížení.

Opatření pro výběr tepelných relé
